Blanco ARGON-S ND Bedienungsanleitung

BLANCOARGON-S ND

BLANCOARGON ND

Montage- und Pflegeanleitung Seite 1

Installation and care instructions Page 2

Notice de montage et d'entretien Page 3

Instrucciones de montaje y mantenimiento Página 4

Инструкция по монтажу и уходу Стр. 5

Montage- en onderhoudsinstructies Pagina 6

Instruções de montagem e de conservação Página 7

Istruzioni di montaggio e manutenzione Pagina 8

Instrukcja montażu i pielęgnacji Strona 9

Montážny ná od a ná od k údržbe strana 10

Ná od k montáži a údržbě strana 11

Upute za montažu i održa anje Strana 12

Szerelési és ápolási útmutatás oldal 13

Инструкция за монтаж и поддържане Страница 14

Instrucţiuni de montare şi întreţinere Pagina 15

Na odila za montažo in zdrže anje Stran 16

Montaj e bakım talimatı Sayfa 17

RUS

19 18

2023

11 11

BLANCOARGON-S ND

BLANCOARGON ND

Ø 35 mm

Art.-No. 511 320

Art.-No.

128 434

1 2 3

4 5 6

1211109

Art.-No. 511 920

13 14 15

Art.-No. 513 605

Art.-No. 126 999

2019 21 22

2423 25 26

27 29

Art.-No. 511 324

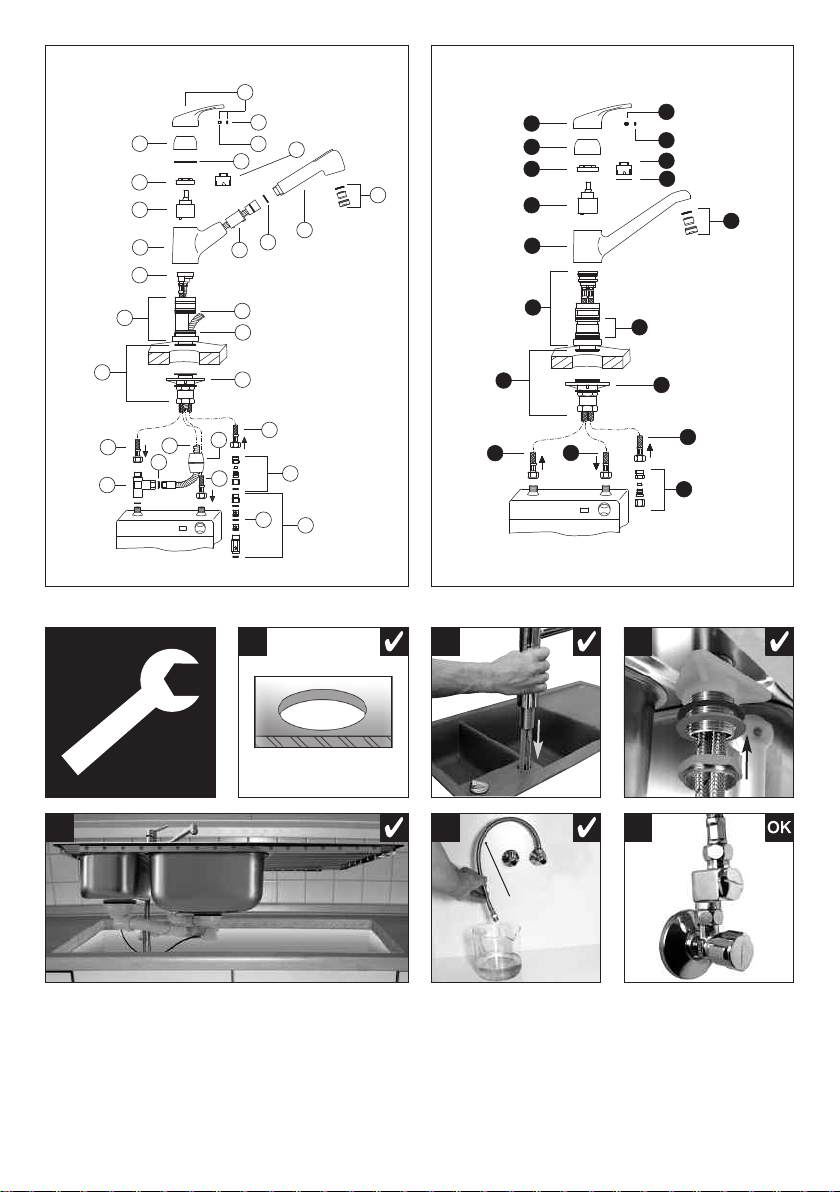

Teileliste BLANCOARGON-S ND / ND

Hebel

Schraube am Hebel

Farbkappe am Hebel

Abdeckring

Kartusche

Außenkörper

Schlüssel für Abdeckring

Dichtung

Passstück Brausekopf

Dichtung Brauseschlauch oben

Brausekopf

Strahlregler

Kartuschensitz

Durchflussbegrenzer D

Innenkörper

O-Ring

Stabilisierungsdreieck

Montageset

Flexschlauch rot

T-Stück

Brauseschlauch

Gewicht

Flexschlauch blau

Dichtung Rückflussverhinderer

Rückflussverhinderer

Dichtung Brauseschlauch unten

Flexschlauch

Kartuschensicherungsmutter

O-Ringe

Strahlregler

Flexschlauch

Kartuschensicherungsmutter

Flexschlauch

Stabilisierungsdreieck

Dichtung

Durchflussbegrenzer D

Schlüssel für Abdeckring

Technische Daten

Anwendungsbereich

• iederdruckspeicher und Boiler

• icht für Druckspeicher/Durchlauferhitzer geeignet

Betriebsdruck: Min. 0,5 Bar, Max. 10,0 Bar

Temper tur: empfohlen: 60° C / maximal: 80°C

Symbole

richtig falsch empfohlen

Installation

Abbildungen

Hahnlochbohrung: 35 mm

– Armatur befestigen

ACHTUNG: Dichtung zwischen Arm tur

und Aufl gefläche nicht vergessen!

Eckventil durchspülen

Empfehlung: Schmutzfilter einbauen

weitere Abbildungen auf der hinteren Ausklappseite

Übersicht Anschluss D-Armatur mit

Schlauchbrause

Übersicht Anschluss D-Armatur mit Festauslauf

– Anschlussleitungen befestigen

– Brauseschlauchführung

Perlator/Strahlregler spülen

Kontrolle n ch Fertigstellung der Mont ge:

Dichtigkeit, Bewegungsfunktion, voller Wasserstrahl

Pflege

Bitte be chten Sie die Hinweise und Abbildungen

uf der hinteren Auskl ppseite

Abbildungen

– Weiches (Mikrofaser-)Tuch und milde

Reinigungsmittel benutzen

– Vorsicht mit harten Gegenständen

– Gebrauch der Schlauchbrause

– Reinigung des Perlators/Strahlreglers mit Essig

Wichtig

Für eventuelle Rückfragen bitte hier die 11-stellige

Artikelnummer (siehe Banderole am Kaltwasser-

schlauch Ihrer Armatur) eintragen.

2 4

2927

2623

2221

2018

1614

Montage- und Pflegeanleitung

Damit Sie die hohe Funktionalität und den erstklassigen Komfort der

BLA CO Küchenarmaturen nutzen können, haben wir die wichtigsten

Produktinformationen hier für Sie zusammengestellt.

WirgrtulierenIhnenzum K uf

dieserBLANCOKüchen rmtur und

wünschenIhnenvielFreudedmit!

Beispiel

Parts list BLANCOARGON-S ND / ND

Lever

Fixing screw

Hot /Cold indication

Covering ring

Cartridge

Outer body

Wrench for cover ring

eal

Adapter shower hose

pray hose seal top

hower head

Flow traighter

Cartridge base

Flow restrictor low-pressure

Inner body

O ring seal

tabilisation triangle

Fixing kit

Flexi hose red

T-piece

pray hose

Weight

Flexi hose blue

eal non-return valve

Non-return valve

pray hose seal bottom

Flexi-hose

Cartridge retaining ring

O-rings

Flow traighter

Flexi-hose

Cartridge retaining ring

Flexi-hose

tabilisation triangle

eal

Flow restrictor low-pressure

Wrench for cover ring

echnical data

Use

• Low pressure store and boilerr

• Not suitable for pressurised hot water

tank / continuous flow water heater

Operating pressure: Min. 0.5 bar, Max. 10.0 bar

Temperature: recommended 60° C, maximum 80° C

Symbols: right wrong recommended

819

715

Installation

Illustrations

Tap hole: 35 mm

- Attach tap

NOTE: don't forget the seal between tap

and supporting surface!

Rinse through corner valve

Recommendation: fit dirt filter

further illustrations on the back fold-out flap

Overview connection low-pressure fitting with

shower hose

Overview connection low-pressure fitting with fixed

spout

– Connect flexi hoses

– pray hose guide

Rinse perlator/ jet regulator

hen tap has been fitted check:

tightness, movement, full jet of water

Care

Please note the following advice and the

illustrations on the back fold-out flap.

Illustrations

- Use soft (microfibre) cloth and mild cleaning

agent

- Take care with hard objects

- Using the hose spray

- Cleaning the perlator/ jet regulator with vinegar

Important

in the event of a query, please enter the 11-digit Article

Number (see wrapper on the cold water hose of your

tap) .

27 29

23 26

21 22

18 20

14 16

9 13

2 4

Installation and care instructions

We have put together the most important product information

to enable you to benefit from the high degree of functionality and the

first class comfort provided by BLANCO taps.

Congratulations onbuying

thisBLANCOtap– wehopeyou

are delightedwithit!

Example

Liste des pièces BLANCOARGON-S ND / ND

Manette

Vis de la poignée

Capuchon couleur sur la manette

Anneau de recouvrement

Cartouche

Corps extérieur

Clé pour bague de recouvrement

Joint

upport de douchette

Joint supérieur du flexible de douchette

Douchette

Brise-jet

iège de la cartouche

Limiteur de débit BP

Corps intérieur

Joint torique

Triangle de stabilisation

Ensemble de montage

Flexible, rouge

Pièce en T

Flexible de douchette

Poids

Flexible, bleu

Joint clapet anti-retour

Clapet anti-retour

Joint inférieur du flexible de douchette

Flexible

Écrou de blocage de la cartouche

Joints toriques

Brise-jet

Flexible

Écrou de blocage de la cartouche

Flexible

Triangle de stabilisation

Joint

Limiteur de débit BP

Clé pour bague de recouvrement

Caractéristiques techniques

Domaine d'application

• Accumulateurs / Chauffe-eau basse pression

• Inadapté aux accumulateurs de pression et

chauffe-eau instantanés

Pression de service: min. 0,5 bar, max. 10,0 bars

Température: recommandé 60° C, maximum 80° C

Symboles

vrai faux recommandé

819

715

Installation

Illustrations

Alésage du robinet : 35 mm

- Fixer le robinet

ATTENTION : ne pas oublier le joint entre

le robinet et la surface d'appui !

Rincer soigneusement le robinet d’arrêt

Recommandation : installer un filtre anti-particules

autres illustrations sur le verso du dépliant

Vue d’ensemble du raccordement de la

robinetterie BP avec la douchette extractible

Vue d’ensemble du raccordement de la

robinetterie BP avec le bec fixe

- Fixer les conduites de raccordement

- Guidage du flexible de douchette

Rincer le mousseur/brise-jet

Contrôle à l'issue du montage:

étanchéité, mobilité, jet d'eau maximum

Entretien

Veuillez consulter les remarques et les illustrations

sur le verso du dépliant.

Illustrations

- Utiliser un chiffon (microfibre) doux et des

produits de nettoyage non agressifs

- Prudence en cas d'utilisation d'objets durs

- Utilisation de la douchette

- Nettoyage du mousseur/brise-jet au vinaigre

Important

Pour toutes questions éventuelles, veuillez inscrire ici

la référence à 11 chiffres (voir bandeau sur le flexible

d'eau froide de votre robinet).

27 29

23 26

21 22

18 20

14 16

9 13

2 4

Notice de montage et d'entretien

Pour vous permettre de profiter pleinement de la fonctionnalité élevée

et du grand confort des robinets pour évier de BLANCO, nous avons

rassemblé ici pour vous l'essentiel des informations relatives au produit.

Nous vous félicitons del'achat

decerobinetpour évierBLANCOet

espérons que vous prendrez

beaucoup deplaisiràl'utiliser!

Exemple

Piezas BLANCOARGON-S ND / ND

Mando

Tornillo mando

Tapón embellecedor de color

Anillo protector

Cartucho

Cuerpo exterior grifo

Llave para anillo protector

Junta

Tope flexo

Junta flexo superior

Cabezal ducha

Aireador

Base de cartucho

Limitador de paso ND

Cuerpo interior grifo

Anillo tórico

Triángulo estabilizador

Kit de montaje

Flexo entrada agua caliente

Conexión en T

Flexo

Contrapeso

Flexo entrada agua fría

Junta válvula antiretorno

Válvula antiretorno

Junta flexo inferior

Flexo entrada agua

Tuerca de fijación del cartucho

Anillos tóricos

Aireador

Flexo entrada agua

Tuerca de fijación del cartucho

Flexo entrada agua

Triángulo estabilizador

Junta

Limitador de paso ND

Llave para anillo protector

Datos técnicos

Aplicación

• Acumulador de baja presión y calentador

• No apto para acumuladores de

presión/calentadores de agua

Presión de servicio: Mín. 0,5 bar, Máx. 10,0 bar

Temperatura: recomendado 60° C, máxima 80° C

Iconos: correcto falso recomendado

819

715

Instalación

Ilustraciones

Perforación para el grifo: 35 mm

- Fijar la grifería

ATENCIÓN: ¡Poner la junta entre el grifo y

la encimera!

Limpiar con agua la válvula angular

Recomendación: montar filtros anti-suciedad

Más ilustraciones en las páginas posteriores

Esquema de conexión de la grifería ND con ducha

extraíble

Esquema de conexión de la grifería ND con caño

fijo

- Conectar los flexos de entrada de agua

- eparador del flexo

Limpiar con agua el aireador

Control tras finalizar el montaje:

Estanqueidad, movimiento, abundante caudal de

agua.

Mantenimiento

Rogamos siga las indicaciones y tenga en cuenta

las ilustraciones de las páginas posteriores

Ilustraciones

- Utilizar paños (de microfibra) y detergentes

suaves

- Cuidado con los objetos duros

- Uso de la ducha extraíble

- Limpieza del aireador con vinagre

Importante

En caso de tener preguntas sobre el producto, indique

el número de artículo de 11 dígitos (véase el precinto

del tubo de agua fría).

27 29

23 26

21 22

18 20

14 16

9 13

2 4

Instrucciones de montaje y mantenimiento

Para aprovechar plenamente la alta funcionalidad y el máximo confort

de la grifería BLANCO, le detallamos la información más importante del

producto.

Enhorabuena porhaberadquirido

estegrifo deBLANCO. ¡Esperamos

que leseadegranutilidad!

Ejemplo

Составные части смесителя

BLANCOARGON-S ND / ND

Рычаг управления

Винт рычага

Указатель горячей/холодной воды

Защитное кольцо

Картридж

Внешний корпус

Ключ для предохранительного кольца

Прокладка

Переходник гибкого шланга

Прокладка

Выдвижной излив

Комплект рассекателя

Посадочное место картриджа

Ограничитель для низкого давления

Внутренний корпус

Уплотнительное кольцо

Стабилизирующая пластина

Монтажный комплект

Гибкий шланг, красный

Тройник

Гибкий шланг выдвижного излива

Грузик

Гибкий шланг, синий

Прокладка возвратного клапана

Возвратный клапан

Прокладка

Соединительный шланг

Удерживающая гайка для картриджа

Резиновые кольца

Комплект рассекателя

Соединительный шланг

Удерживающая гайка для картриджа

Соединительный шланг

Стабилизирующая пластина

Прокладка

Ограничитель для низкого давления

Ключ для предохранительного кольца

Техническая информация

Область применения

•Емкость низкого давления и бойлер

•Не подходит для емкости горячей воды под

давлением / проточного нагревателя

Рабочее давление: Мин. 0,5 бар, Макс. 10,0 бар

Температура: рекомендуется 60° C,максимум 80° C

Символы

правильно неправильно рекомендуется

819

715

Установка

Рисунки

Отверстие для установки смесителя: 35 мм

-Установить и закрепить смеситель

ВНИМАНИЕ:Незабудьтеопрокладкемежду

смесителем и поверхностью установки!

Промыть шланг подвода воды

Рекомендация: установить фильтр механических

загрязнений

Остальные рисунки см. на обороте

Общий вид монтажа смесителя низкого давления

с выдвижным изливом

Общий вид монтажа смесителя низкого давления

без выдвижного излива

- Подсоединить гибкие шланги

- Соединить шланг выдвижного излива

Промыть рассекатель

Контроль правильности монтажа смесителя:

отсутствие протечек воды, свободное движение

смесителя, хороший напор воды

Уход

Необходимо руководствоваться указаниями и

рисунками, представленными на обороте

Рисунки

- Мягкая тряпочка ("Микрофибр") и

неабразивные моющие средства

- Осторожно обращайтесь с острыми и

тяжелыми предметами

- Пользование выдвижным изливом

- Очистка уксусом рассекателя

Примечание

При обращении по вопросам сервиса просим

указывать 11-значный номер (см. наклейку на шланге

холодной воды смесителя)

27 29

23 26

21 22

18 20

14 16

9 13

2 4

Инструкция по монтажу и уходу

Для того, чтобы Вы могли насладиться высокой функциональностью

икомфортом использования кухонного смесителя BLANCO, мы

предоставляем основную информацию об этом смесителе.

RUS

МыпоздравляемВассприобретением

кухонногосмесителяBLANCOи

надеемся,чтоегоиспользование

доставит Вам удовольствие.

Пример

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Blanco Sanitärprodukte Handbücher

Blanco

Blanco Contemporary Kitchen Faucet without Side Spray... Bedienungsanleitung

Blanco

Blanco BlancoNorstar 513-622 Bedienungsanleitung

Blanco

Blanco Precision Microedge Sink 516196 Bedienungsanleitung

Blanco

Blanco ARUM-S 515585 Bedienungsanleitung

Blanco

Blanco 1-1/2 Reverse Bowl Undermount 513-619 Bedienungsanleitung

Blanco

Blanco BlancoSpex 501-112 Bedienungsanleitung

Blanco

Blanco Contemporary Kitchen Faucet with Pull-Down Spray... Bedienungsanleitung

Blanco

Blanco BlancoTerra 157-141 Bedienungsanleitung

Blanco

Blanco BlancoMerkur Plus 157-073P Bedienungsanleitung

Blanco

Blanco Equal Double Bowl Drop-In 511-747 Bedienungsanleitung

Blanco

Blanco BlancoSelect 509-302 Bedienungsanleitung

Blanco

Blanco ELIPSO-S II 514857 Bedienungsanleitung

Blanco

Blanco BlancoWave 514-470 Bedienungsanleitung

Blanco

Blanco 10 Triple Bowl Undermount 513-690 Bedienungsanleitung

Blanco

Blanco ATOS-S ND Bedienungsanleitung

Blanco

Blanco ANTAS ND Bedienungsanleitung

Blanco

Blanco Stellar Bar Single Bowl Undermount Sink... Bedienungsanleitung

Blanco

Blanco Pinnacle 441002 Bedienungsanleitung

Blanco

Blanco BlancoSupreme 514-481 Bedienungsanleitung

Blanco

Blanco Single Bowl Undermount 509-337 Bedienungsanleitung

Blanco

Blanco BlancoTerra 157-155 Bedienungsanleitung

Blanco

Blanco Precision Microedge 20" Single Bowl 516199 Bedienungsanleitung

Blanco

Blanco Single Bowl Undermount 513-616 Bedienungsanleitung

Blanco

Blanco BlancoMilano 157-092 Bedienungsanleitung

Beliebte Sanitärprodukte Handbücher anderer Marken

Weka

Weka 506.2020.00E Betriebsanleitung

Kohler

Kohler K-6228 Montageanleitung

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Bedienungsanleitung

American Standard

American Standard DetectLink 6072121 Bedienungsanleitung

Uponor

Uponor Contec TS Bedienungsanleitung

Pfister

Pfister Selia 49-SL Bedienungsanleitung

Fortis

Fortis VITRINA 6068700 Bedienungsanleitung

Fortis

Fortis MILANO 78211JS Bedienungsanleitung

Kohler

Kohler K-12183 Montageanleitung

Maxxus

Maxxus MX-M206-01 Bedienungsanleitung

Moen

Moen 5922 Series Bedienungsanleitung

Viega

Viega Prevista Pure 8512 Bedienungsanleitung

Kohler

Kohler Centerset K-15240 Montageanleitung

Viega

Viega Prevista Dry 8522.33 Bedienungsanleitung

Sanela

Sanela Lema SLP 59RB Bedienungsanleitung

Elkay

Elkay EDF15AC Installationshandbuch

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Handbuch

baliv

baliv WT-140 Bedienungsanleitung
