Instrukcja Obsługi
Personalny lokalizator GPS
BL053
78-643#
INSTUKCJA OBSŁUGI
2
Opis produktu
Dziękujemy za zakup przenośnego lokalizatora GPS. Służy on do śledzenia i ochrony
osób oraz mienia, dzięki technologiom U-blox GPS oraz GSM/GPRS. Urządzenie posiada
baterię wielokrotnego ładowania 500 mA.
Akcesoria
Lokalizator GPS –1 szt.
Kabel USB –1 szt.
Instrukcja obsługi –1 szt.
Specyfikacja
Parametr
Dane
Wymiary urządzenia
60x43x8,5mm
Waga netto
22 g
Częstotliwości GSM
850/900/1800/1900 MHz
GPRS
Klasa 12, TCP/IP
Chip GPS
MTK MT2503+RDA6625E
Zakres napięcia
3.6 do 4.2 V, DC
Prąd w trybie czuwania
≤ 2 mAh
Czas namierzania GPS
rozruch zimny = 38 s, ciepły = 32 s, gorący = 2 s
Dokładność namierzania GPS
≤ 10 m
Czułość GPS
-159 dB
Temperatura otoczenia
-40°C do 80°C
Wilgotność otoczenia
20% do 80% RH
Bateria
3.7 V, 500 mAh, wielokrotnego ładowania
INSTUKCJA OBSŁUGI
3
Montaż karty SIM

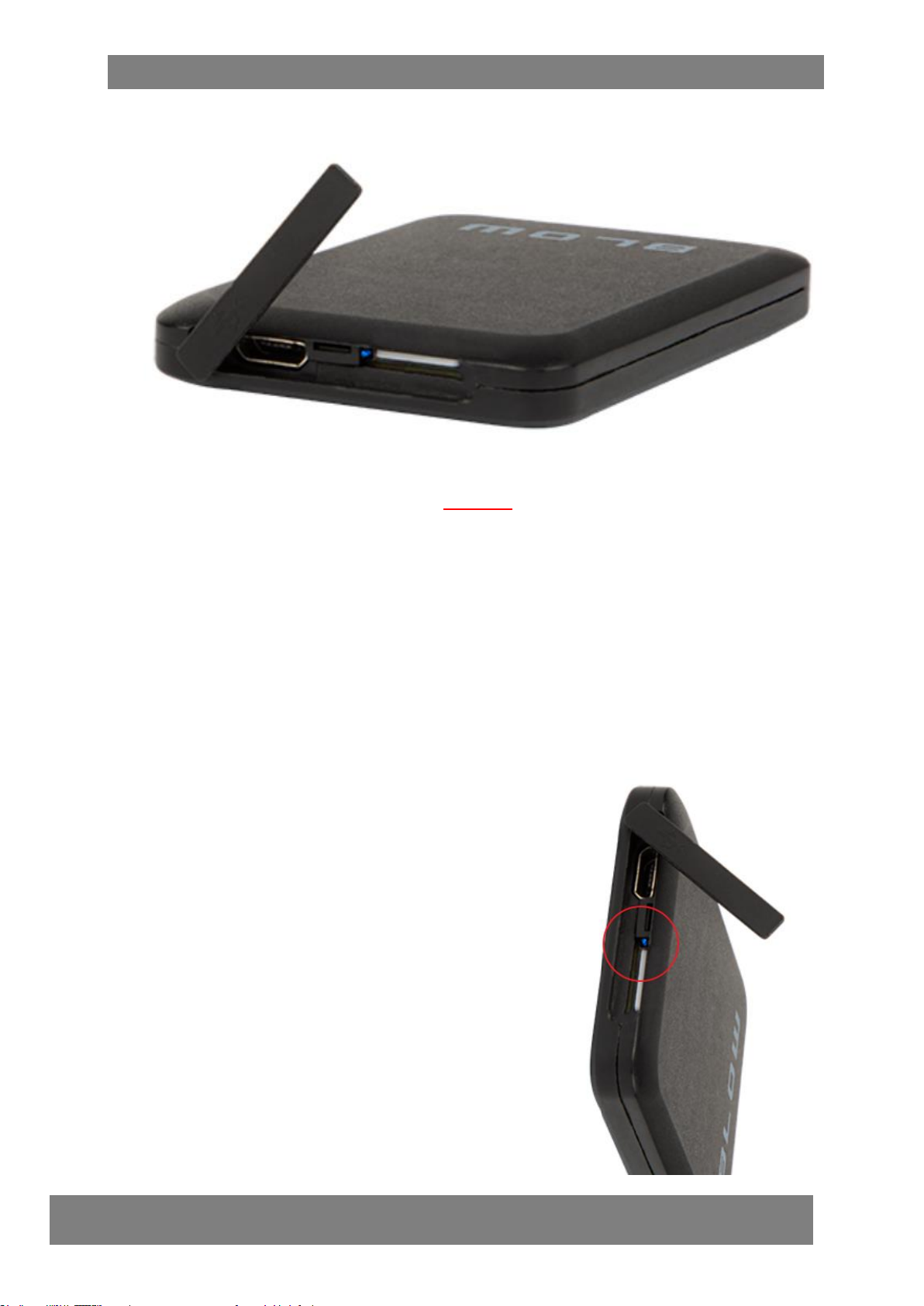

Fotografia przedstawia poprawny sposób włożenia karty SIM! (Format karty nanoSIM)
Karta SIM nie została załączona w zestawie. Urządzenie może pracować z dowolną
kartą SIM obsługującą sieć GSM 2G lokalnego operatora.
Uwaga: Przed instalacją karty SIM należy sprawdzić, czy nie jest chroniona kodem PIN. Jeśli
ochrona PIN występuje, należy użyć telefonu komórkowego w celu zdjęcia zabezpieczenia
PIN. Karta SIM powinna także zostać doładowana środkami w celu umożliwienia
komunikacji z użytkownikiem.
Ładowanie urządzenia
Przed pierwszym użyciem należy w pełni naładować baterię (ok. 2-3 godziny
ładowania) za pomocą ładowarki USB.
Włączanie urządzenia
Należy zainstalować kartę SIM, wkładając ją
odpowiednią stroną. W momencie instalacji lokalizator
włączy się automatycznie. Zasygnalizuje to niebieska dioda
pod klapką do ładowania. W przypadku wyłączenia
lokalizatora należy wyjąć kartę SIM
Po uruchomieniu, należy odczekać 10 minut na
załadowanie danych umiejscowienia na platformę. Po tym
czasie można zalogować się na stronie w celu namierzania
urządzenia.
INSTUKCJA OBSŁUGI
4
Stałe świeci się na niebiesko
Karta SIM włożona nieprawidłowo
Miga na niebiesko
Wyszukiwanie sygnału GPS
Zgaśniecie niebieskiej diody
Rozpoczęcie pracy
Stale świeci na czerwono
Ładowanie baterii
Zgaśnięcie czerwonej diody
Pełne naładowanie baterii
Konfiguracja lokalizatora odbywa się za pomocą komend SMS które należy
wysłać z pomocą telefonu na numer telefonu karty SIM znajdującego się w
lokalizatorze. Lokalizator po otrzymaniu odpowiedniej i poprawnej komendy
wysłanej z telefonu odpowiada wiadomością zwrotną z odpowiednią informacją.
Konfiguracja i obsługa przez SMS
1. Ustawianie numeru telefonu administratora.
a. Aby ustawić numer administratora należy użyć komendy:
admin123456(spacja)<NR_TELEFONU>
Przykład: admin123456 123456789
b. Aby wykasować numer administratora należy wysłać komendę z tego samego numeru:
noadmin123456(spacja)<NR_TELEFONU>
Przykład: noadmin123456 123456789
•Za pomocą usługi SMS w telefonie komórkowym wysłać powyższą komendę na
numer lokalizatora. Urządzenie odpowie wiadomością „noadmin ok”.
W dalszej części instrukcji liczby „123456” występujące w komendach to domyślne hasło do
lokalizatora. Hasło odo lokalizatora może zostać zmienione co zostanie wyjaśnione w dalszej
części instrukcji.
2. Ustawienia GPRS, przysłanie danych na serwer.
Aby używać funkcji GPRS w celu komunikacji lokalizatora z serwerem, co za tym idzie
widoczność lokalizatora w aplikacji GPSONE i stronie www.gps903.net należy dokonać
ustawień Access Point Name (APN) poprzez wysłanie odpowiedniej komendy.
Czym jest APN? APN to nazwa używana do identyfikacji usługi GPRS w sieci komórkowej
GSM. APN określa typ usług obsługiwanych w danym połączeniu danych pakietowych.
Przed przystąpieniem konfiguracji:
•Należy upewnić się, że karta SIM lokalizatora obsługuje funkcję GPRS obsługuje
obieranie i wysyłanie wiadomości SMS.
•Znać poprawną nazwę APN dla naszego operatora GSM.
Powyższe dane można otrzymać od operatora GSM karty sim.
a. Komenda ustanawiająca APN: apn123456(spacja) <nazwa apn>
Przykład: apn123456 internet
INSTUKCJA OBSŁUGI
5
Po wysłaniu komendy, urządzenie odpowie wiadomością „apn ok”.
Niektórzy operatorzy GSM oprócz nazwy APN wymagają również ustawienie nazwy
użytkownika i hasła
b. Komenda ustawienie nazwy użytkownika: apnuser123456(spacja) <nazwa użytkownika>
Przykład: apnuser123456 blow
Po wysłaniu komendy, urządzenie odpowie wiadomością „apnuser ok”.
c. Komenda ustawienie hasła użytkownika: apnpasswd123456(spacja) <hasło użytkownika>
Przykład: apnpasswd123456 blow
Po wysłaniu komendy, urządzenie odpowie wiadomością „apnpasswd ok”.
W przypadku wymiany karty sim na inną, należy przywrócić lokalizator do ustawień
fabrycznych (opis w dalszej części instrukcji) i ponownie ustawić prawidłowy APN operatora .
3. Prośba o lokalizację
Komenda: G123456# lub zadzwonienie pod numer lokalizatora (w trybie pozycjonowania)
W odpowiedzi urządzenie poda: nr IMEI, datę, godzinę, link do mapy, długość i szerokość
geograficzną.
Przykład:3568xxxxxxx2219<01-03 14:59:43>
Bat:38%
http://maps.google.com/maps?q=N22.669534,E114.011888
•Współrzędne można wprowadzić do Google Earth lub Google Maps. Po ich
wyszukaniu otrzymamy dokładną lokalizację urządzenia.
•Po kliknięciu w link pokaże się mapa Google z oznaczonym umiejscowieniem
urządzenia.
5. Zmiana hasła do lokalizatora
Domyślne hasło dla lokalizatora to: 123456
Hasło można zmienić. Po zmianie hasła z domyślnego na własne we wszystkich komendach
zamiast ciągu liczb „123456”należy użyć własnego hasła.
Komenda: pasword123456(spacja) <nowe hasło>
Przykład: password123456 987654
Po wysłaniu komendy, urządzenie odpowie wiadomością „password ok”.
6. Przywrócenia ustawień fabrycznych
Komenda: begin123456
Obsługiwane przez wszystkie numery telefonów.
Po wysłaniu komendy, urządzenie odpowie wiadomością „begin ok”.
7. Wykaz komend
Kliknij, aby wyświetlić całą listę w oddzielnym pliku PDF dla lepszej czytelności komend.
INSTUKCJA OBSŁUGI
6
INSTUKCJA OBSŁUGI
7
INSTUKCJA OBSŁUGI
8
Śledzenie urządzenia w czasie rzeczywistym
1. Korzystając z komputera
Zalogować się do platformy internetowej: www.gps903.net (międzynarodowa)
1. Kliknąć IMEI (1)
2. Wybrać język (2)
3. Login: Wprowadzić nr IMEI urządzenia
(na obudowie urządzenia, opakowaniu, po wysłaniu komendy ST# lub QP#) (3)
4. Hasło: Wprowadzić hasło do urządzenia (domyślne:123456) (4) 5. Po zalogowaniu
do platformy pierwszym razem należy zmienić hasło.
6. Kliknij przycisk „GO” w celu zalogowania do platformy (5)
INSTUKCJA OBSŁUGI
10
Logowanie przez wpisanie numeru IMEI
Hasło domyślne: 123456
Po zalogowaniu hasło należy zmienić.
Można wybrać opcję zapamiętania loginu i hasła.
