1. Introduction
1.1 Product Introduction
Thank you for purchasing a Brecknell bar code printer. Although the printer has a small
footprint, it delivers reliable, superior performance.
This printer provides direct thermal printing at user selectable speed of: 2.0, 3.0, 4.0 or 5.0
ips. It accepts roll feed, die-cut, and fan-fold media with gap or black mark. All common bar
d
formats are available. Fonts and bar codes can be printed in 4 directions, 8 differen
t
alphanumeric bitmap fonts and built-in scalable font capability. You will enjoy trouble free, high
throughput for printing labels with this printer.
1.2 Compliances
CE Class B:
EN55022: 1998+A1: 2000+A2: 2003
EN55024: 1998+A1: 2001 +A2: 2003 IEC 61 000-4 Series
EN61 000-3-2: 2006 & EN61 000-3-3: 1 995+A1: 2001
FCC Part 15, Class B
UL, CUL: UL60950-1
C-Tick:
CFR 47, Part 15/CISPR 22 3r
d
Edition: 1997, Class B
ANSI C63.4: 2003
Canadian ICES-003
TÜV/Safety: EN60950-1 / IEC 60950-1
Wichtige Sicherheits-Hinweise
1. Bitte lesen Sie diese Hinweis sorgfältig durch.
2. Heben Sie diese Anleitung fűr den späteren Gebrauch auf.
3.
Vor jedem Reinigen ist das Gerät vom Stromentz zu trennen. Verwenden Sie keine
Flüssig-oder Aerosolreiniger. Am besten eignet sich ein angefeuchtetes Tuch zur
Reinigung.
4. Die Netzanschluß-Steckdose soll nahe dem Gerät angebracht und leicht zugänglich
sein.
5. Das Gerät ist vor Feuchtigkeit zu schűtzen.
6. Bei der Aufstellung des Gerätes ist auf sicheren Stand zu achten. Ein Kippen oder
Fallen könnte Beschädigungen hervorrufen.
7. Beachten Sie beim Anschluß ans Stromnetz die Anschlußwerte.
8. Dieses Gerät kann bis zu einer Außentemperatur von maximal 40
betrieben
d
CAUTION
PARTS AWAY.
2. THE MAIN BOARD INCLUDES REAL TIME CLOCK FEATURE HAS LITHIUM BATTERY
CR2032 INSTALLED. RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN
INCORRECT TYPE.
1. HAZARDOUS MOVING PARTS IN CUTTER MODULE. KEEP FINGER AND OTHER BODY
3. DISPOSE OF USED BATTERIES ACCORDING TO THE MANUFACTURER INSTRUCTIONS.
ii
"ORSICHT"
Explosions
g
etahr bei unsach
g
emen Austausch der Batterie. Ersatz nur durch denselben oder
einem vom Hersteller empfohlenem nlichen Typ. Entsorgung gebrauchter Batteries nach
A
n
g
aben des Herstellers.
WARNUNG!
GEFÄHRLICHE BEWEGLICHE TEILE
—
FINGER UND ANDERE KÖRPERTEILE
FERNHALTEN!
VORSICHT!
EXPLOSIONSGEFAHR BEI ERSATZ DER
BATTERIE DURCH UNZULÄSSIGEN TYP.
VERBRAUCHTE BATTERIEN IMMER
VORSCHRIFTSGEMÄSS ENTSORGEN!
Note
The maximum printing ratio per dot line is 15% for this printer. To print the full web black line,
the maximum black line height is limited to 40 dots, which is 5mm for 203 DPI resolution
printer.
B
8171
7
(
1-714 1 JA-0.117 17
)
1---7-11qlIA1=-21 C 1 L ~qlIA1\}/4 ~ ry
.
0
1 71 17 1
=
-
2 1
-
714
-
T
71
7
1
T
-
A
1
iii
2. Operations Overview
2.1 Unpacking and Inspection
This printer has been specially packaged to withstand damage during shipping. Please
carefully inspect the packaging and printer upon receiving the bar code printer. Please retain
the packaging materials in case you need to reship the printer.
Unpacking the printer, the following items are included in the carton.
One printer unit
One Windows labeling software/Windows driver CD disk
One quick installation guide
One power cord
One auto switching power supply
One USB interface cable
One Micro SD card and Adapter
One How to create a Logo
Manual
If any parts are missing, please contact the Customer Service Department of your purchased
reseller or distributor.
2.2 Printer Overview
2.2.1 Front View
LP-225 model LP-225W model
1. Top cover open lever
2. MicroSD card socket
3. Media view window
4. LED indicator
5. Feed button
6. Paper exit chute
7. LCD display (Option for TDP-225 model)
* Recommended MicroSD card specification.
- The DOS FAT file system is supported for the SD card.
- Folders/files stored in the SD card should be in the 8.3 filename format
2
SD card spec SD card capacity Approved SD card manufacturer
V1.0, V1.1
MicroSD 128 MB Transcend, Panasonic
V1.0, V1.1
MicroSD 256 MB Transcend, Panasonic
V1.0, V1.1
MicroSD 512 MB Transcend, Panasonic
V1.0, V1.1
MicroSD 1 GB Transcend, Panasonic
V2.0 SDHC CLASS 6 MicroSD 4 GB Transcend
3

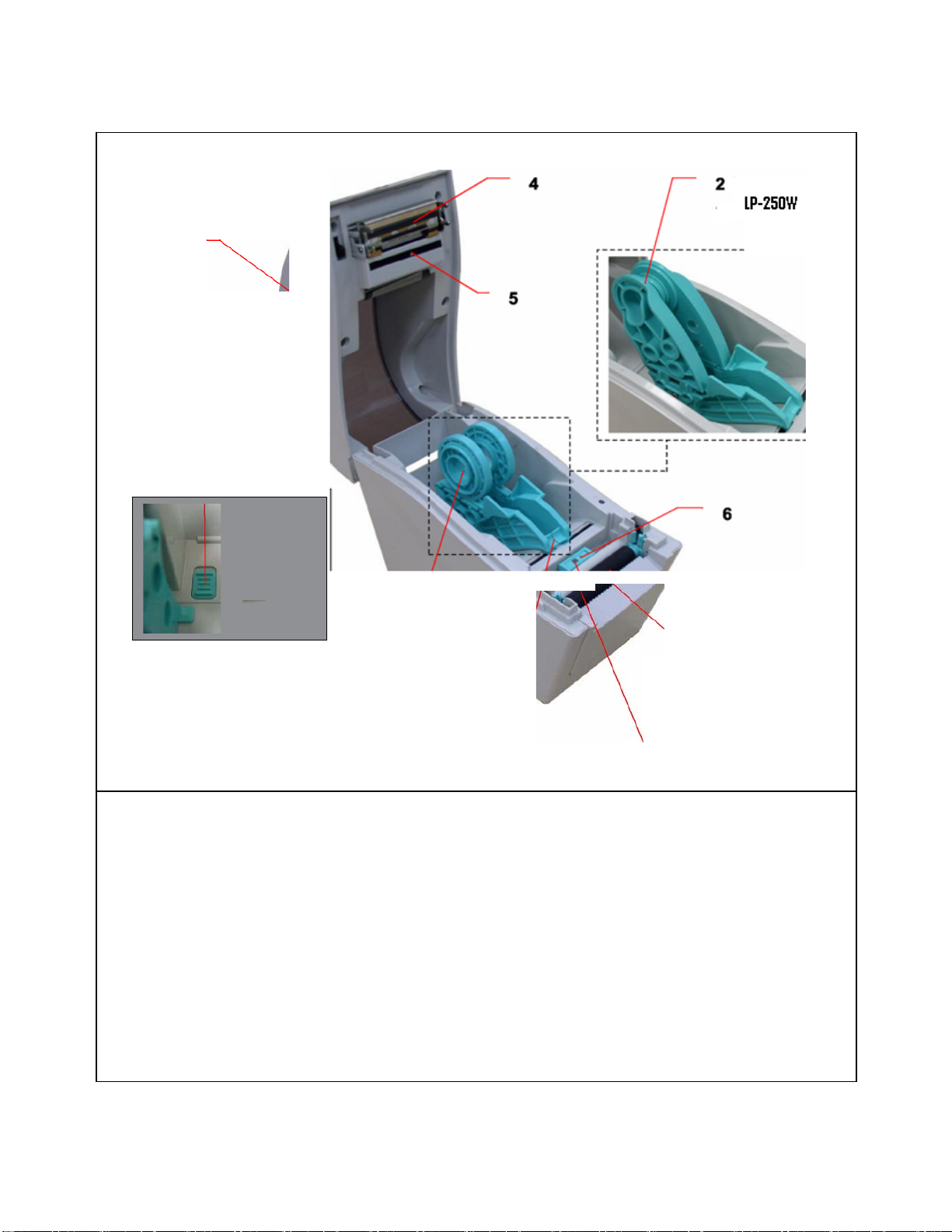

2.2.2 Interior Vie
w
1
9
7
2 (LP-250 Model)
38
1. Top cover
2. Media holder
3. Media guide
4. Printhead
5. Gap sensor (receiver)
6. Gap sensor (transmitter)
7. Platen roller
8. Black mark sensor
9. Media holder lock switch
4
