Brink 5749 Bedienungsanleitung

Fitting instructions

Make:

Kuga; 2013

Ford

Type: 5749

Your erfect fit

brink.eu

(NL) “Beste klant,

Dank u voor de aanschaf van dit Brink kwaliteitsproduct.

Het kan zijn dat u in deze handleiding verwijzingen tegen komt in

tekst of beeld naar het merk Thule. Graag willen wij u er op wijzen

dat per oktober 2014 de naam van het bedrijf Thule Towing

Systems B.V. is gewijzigd in Brink Towing Systems B.V. In voorko-

mende gevallen kunt u het merk en bedrijfsnaam ‘Thule’ dan ook

lezen als ‘Brink’. Dank voor uw begrip.

Brink Towing Systems B.V.

(GB) "Dear Customer,

Thank you for purchasing this quality Brink product. It may be the

case that you come across image or textual references in this ma-

nual to the Thule brand. We would like inform you that as of

October 2014, the name of the company Thule Towing Systems

B.V. has been changed to Brink Towing Systems B.V. In future,

you should therefore read any instances of the Thule brand or

company name as Brink. Thank you for your understanding.

Brink Towing Systems B.V.

(D) „Sehr geehrter Kunde, sehr geehrte Kundin,

Vielen Dank, dass Sie sich für dieses Qualitätsprodukt von Brink

entschieden haben. Es ist möglich, dass Sie in diesem Handbuch

Abbildungen oder Angaben ﬁnden, die sich auf die Marke Thule

beziehen.

Wir möchten Sie gerne darüber informieren, dass ab Oktober

2014 der Name des nternehmens Thule Towing Systems B.V. in

Brink Towing Systems B.V. geändert wurde. Wenn Sie zukünftig

die Bezeichnung oder Marke Thule sehen, bezieht sich dies auf

Brink. Vielen Dank für Ihr Verständnis.

Brink Towing Systems B.V.

(F) Cher client,

Nous vous remercions d'avoir choisi ce produit Brink. Il est possi-

ble que vous rencontriez la marque Thule au travers des images

ou des références textuelles du présent manuel. Nous souhai-

tons vous informer que depuis octobre 2014, le nom de la société

Thule Towing Systems a été modiﬁé en Brink Towing Systems

B.V. À l'avenir, toute mention faite de la marque ou de la société

Thule devra donc se lire Brink. Nous vous remercions de votre

compréhension.

Brink Towing Systems B.V.

(S) Bästa kund,

Tack för att du köpt denna kvalitetsprodukt från Brink. Det kan

hända att du stöter på bild- eller textreferenser till märket Thule

i den här manualen. Vi skulle vilja informera om att Thule Towing

Systems B.V. från och med oktober 2014 har bytt namn till Brink

Towing Systems B.V. Därmed ska alla förekomster av Thule läsas

som Brink. Vi ber om överseende med detta och tackar för din

förståelse.

Brink Towing Systems B.V.

(DK) "Kære kunde

Tak, fordi du har købt dette kvalitetsprodukt fra Brink. I denne

vejledning vil du muligvis støde på billeder eller tekstmæssige re-

ferencer til varemærket Thule. Vi vil gerne informere dig om, at

navnet på virksomheden Thule Towing Systems B.V. fra og med

oktober 2014 er blevet ændret til Brink Towing Systems B.V.

Fremover skal du derfor læse alle forekomster af Thule-va-

remærket eller ﬁrmanavnet som Brink. Tak for din forståelse.

Brink Towing Systems B.V.

(E) "Estimado/a cliente:

Muchas gracias por adquirir este producto Brink de alta calidad.

Es posible que encuentre en este manual referencias textuales o

imágenes relativas a la marca Thule. Nos gustaría informarle de

que, a partir de octubre de 2014, el nombre de la empresa Thule

Towing Systems B.V. ha cambiado a Brink Towing Systems B.V.

Por lo tanto, de aquí en adelante, todas las alusiones a la marca

Thule deben entenderse como referencias a la marca Brink.

Gracias por su comprensión.

Brink Towing Systems B.V.

(I) "Egregio Cliente,

La ringraziamo per aver acquistato questo eccellente prodotto

Brink. È possibile che il presente manuale presenti dei riferimenti

testuali o visivi al marchio Thule. Desideriamo informarLa che dal

mese di ottobre 2014, il nome della società Thule Towing

Systems B.V. è variato in Brink Towing Systems B.V. In futuro per-

tanto tutti i riferimenti al marchio Thule o al nome della società

indicheranno di fatto la società Brink. La ringraziamo per la colla-

borazione.

Brink Towing Systems B.V.

(PL) Szanowny Kliencie!

Dziękujemy za zakup wysokiej jakości produktu ﬁrmy Brink. W ni-

niejszej instrukcji mogą się znajdować graﬁczne lub tekstowe od-

niesienia do marki Thule. Pragniemy poinformować, że od paźd-

ziernika 2014 roku spółka Thule Towing Systems B.V. zmieniła

nazwę na Brink Towing Systems B.V. Dlatego wszelkie wzmianki

o marce Thule teraz odnoszą się do marki Brink. Dziękujemy za

wyrozumiałość.

Brink Towing Systems B.V.

(SF) "Arvoisa asiakas,

Kiitämme laadukkaan Brink-tuotteen hankinnasta. Tässä käyt-

töohjeessa saattaa olla kuvia tai tekstiviitteitä, jotka koskevat

Thule-merkkiä. Haluamme ilmoittaa teille, että lokakuussa 2014

Thule Towing Systems B.V. on muuttanut nimekseen Brink

Towing Systems B.V. Tulevaisuudessa kaikki kaikki viittaukset

Thule-merkkiin muutetaan Brink-merkiksi. Kiitämme ymmärtä-

myksestänne.

Brink Towing Systems B.V.

(CZ) „Vážený zákazníku,

děkujeme Vám, že jste si zakoupil tento kvalitní výrobek značky

Brink.

Možná jste v tomto návodu narazil na obrázek nebo textové od-

kazy se značkou Thule. Chtěli bychom Vás informovat, že od října

2014 byl název společnosti Thule Towing Systems B.V. změněn

na Brink Towing Systems B.V. V budoucnu byste proto měl brát

všechny odkazy na značku nebo název ﬁrmy Thule tak, že se jedná

o značku Brink. Děkujeme Vám za Vaše pochopení.

Brink Towing Systems B.V.

(H) Tisztelt Ügyfelünk!

Köszönjük, hogy a Brink minőségi termékét választotta.

Előfordulhat, hogy az útmutatóban található képeken vagy szö-

vegekben a Thule márkára való hivatkozást talál. Tájékoztatjuk,

hogy 2014 októberétől a Thule Towing Systems B.V. vállalat neve

Brink Towing Systems B.V. lett. Ezért, ha a jövőben a Thule

márkára vagy vállalatra való hivatkozást talál, azok a Brinkre vo-

natkoznak. Megértését köszönjük!

Brink Towing Systems B.V.

(RUS) Уважаемый покупатель!

Благодарим Вас за приобретение высококачественного из-

делия Brink. В данном руководстве Вам могут встретиться ил-

люстрации или текст со ссылкой на бренд Thule. Сообщаем

Вам, что с октября 2014 г. компания Thule Towing Systems B.V.

изменила свое название на Brink Towing Systems B.V. В даль-

нейшем все упоминания бренда или названия компании

Thule следует воспринимать как Brink. Спасибо за понима-

ние!

Brink Towing Systems B.V.

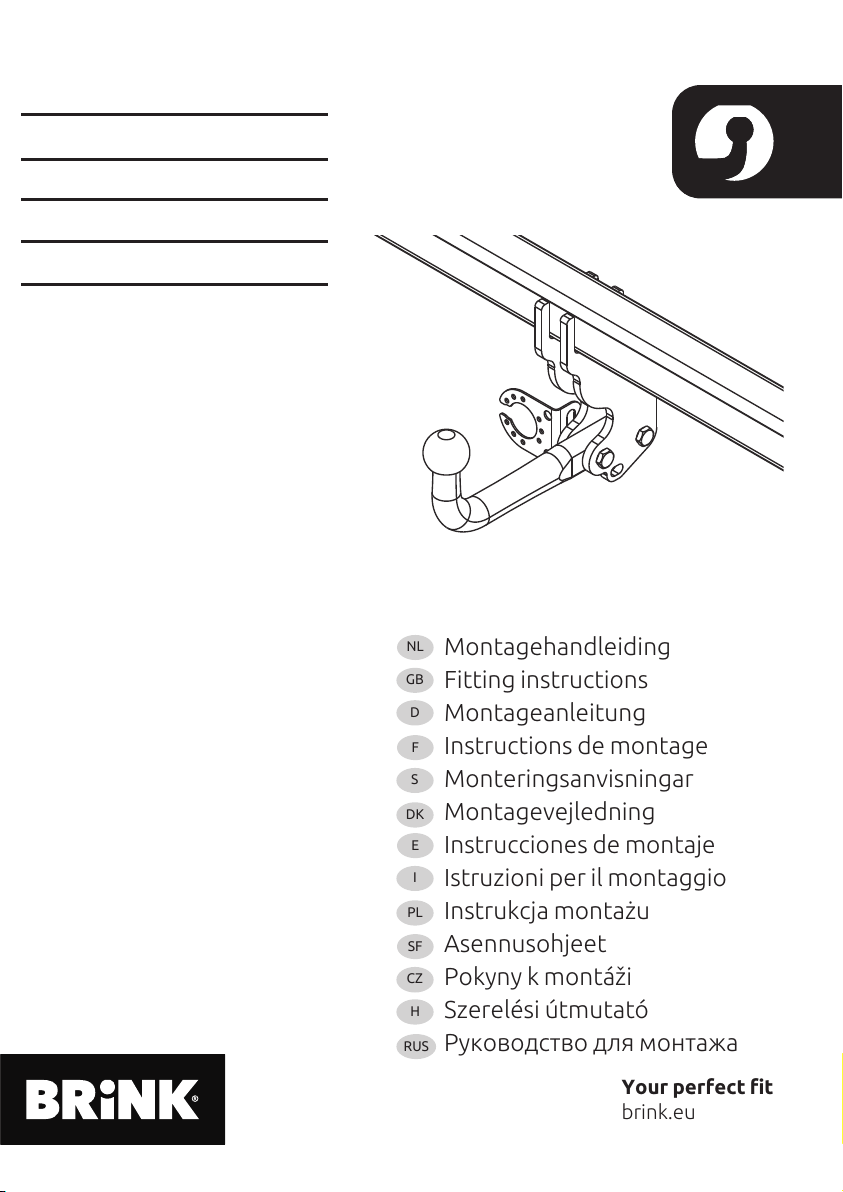

Montagehandleiding

Fitting instructions

Montageanleitung

Instructions de montage

Monteringsanvisningar

Montagevejledning

Instrucciones de montaje

Istruzioni per il montaggio

Instrukcja montażu

Asennusohjeet

Pokyny k montáži

Szerelési útmutat

Руководство для монтажа

R S

Your erfect fit

brink.eu

Bri k omslag 2015 [disclamer] (9601002)_Bri k omslag 2015 09-02-15 13:55 Pagi a 1

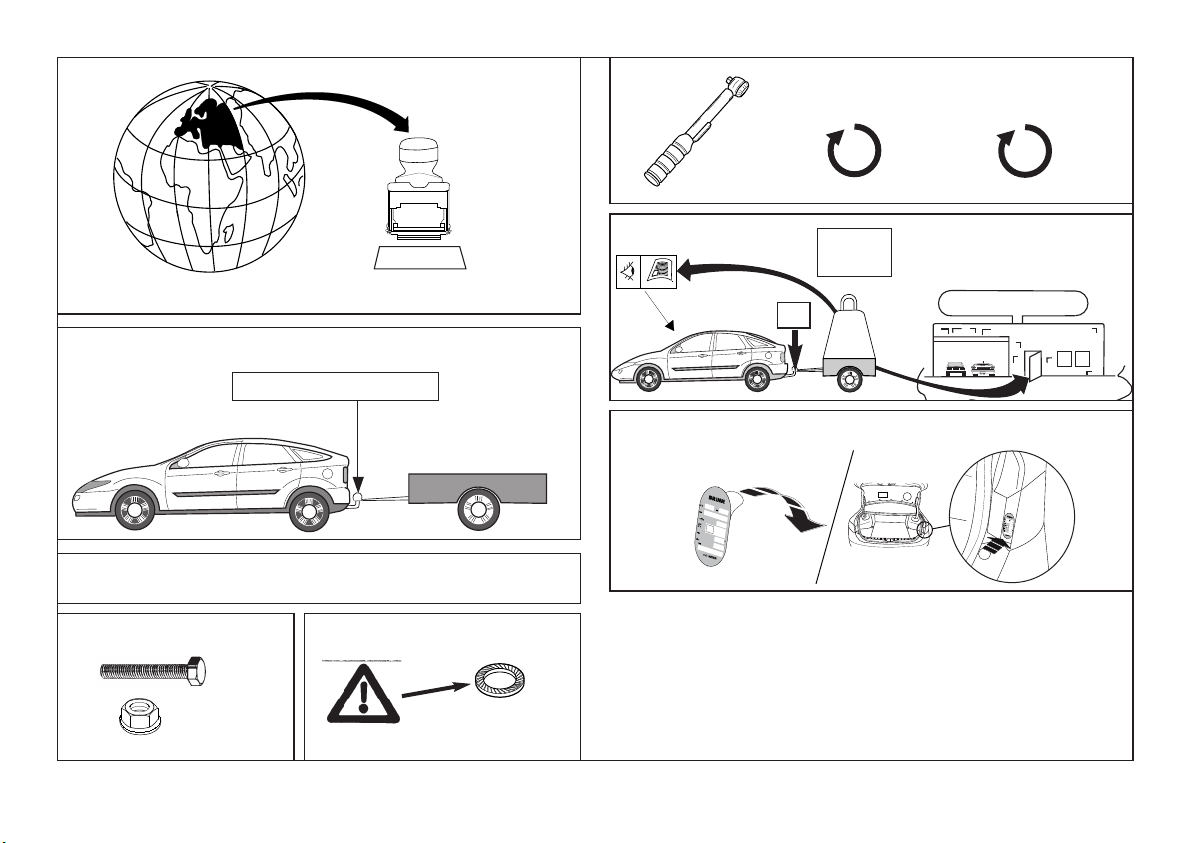

tested

euro

Approved

E11 55R 018645

ECE/R55

Couplingsclass: A50-X

D-Value: 10,7 kN

0km

1000km

10.9

RAYMOND

kg ?

Max. vertical load :

105 kg

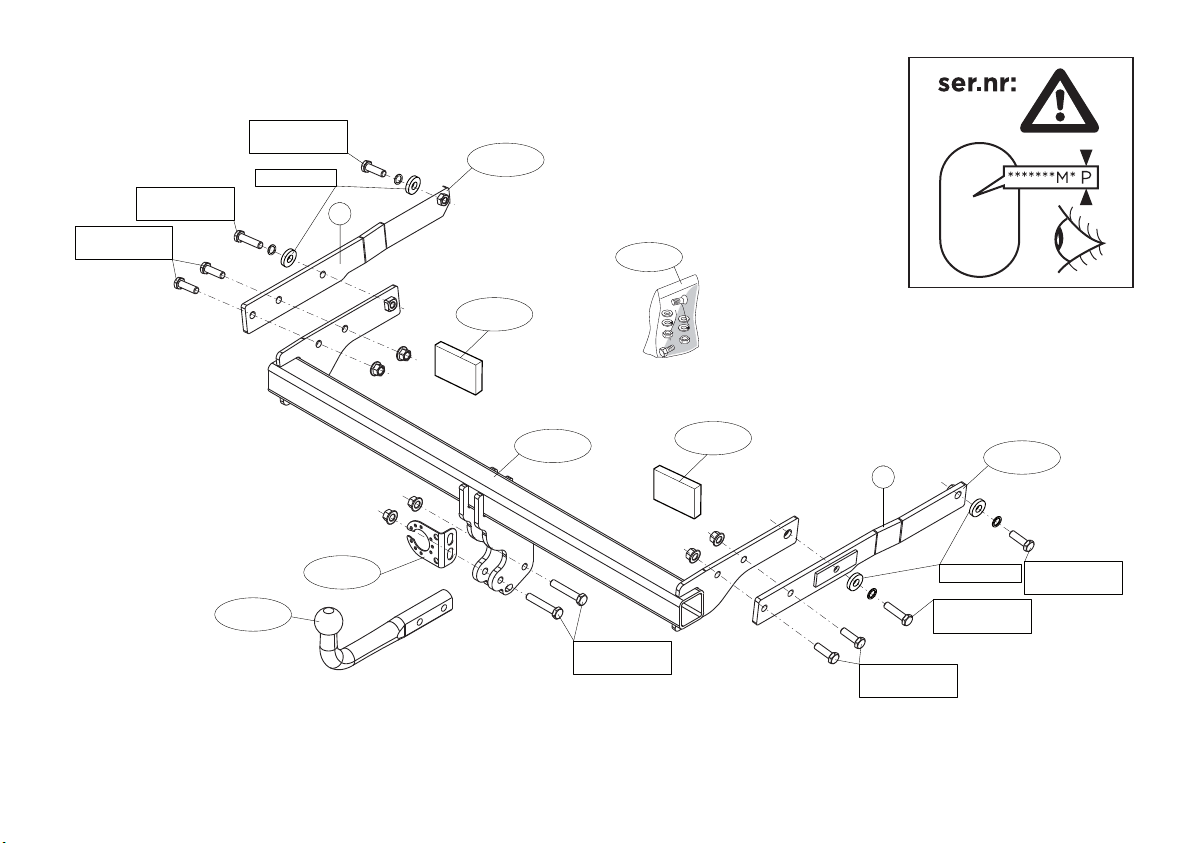

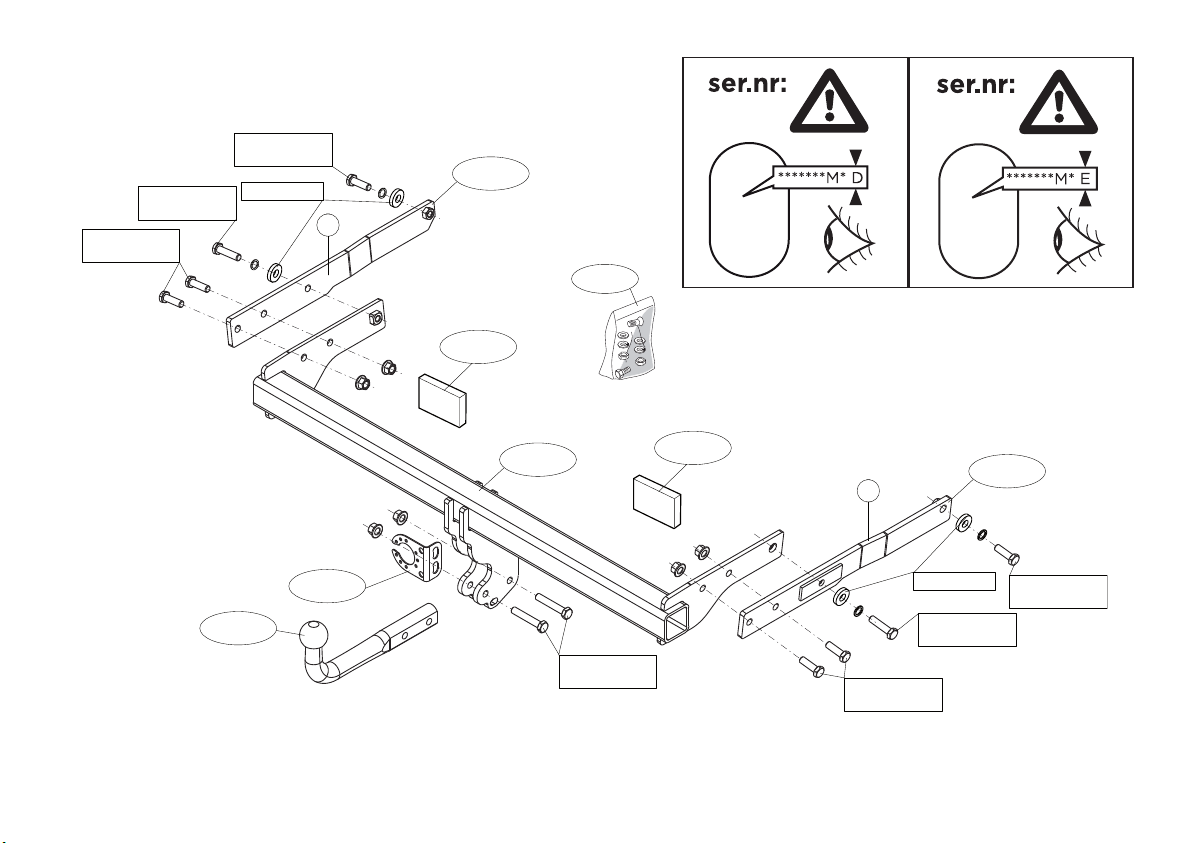

Copy of manufacturers plate

Copy of manufacturersplate

574980

9530971

9520092

5749/2

5749/3

5749/4

9550017

M12x40 (10.9)

75Nm

M12x50 (10.9)

75Nm

M12x40 (10.9)

110Nm

M12x70 (10.9)

110Nm

M12x40 (10.9)

110Nm

M12x50 (10.9)

75Nm

M12x40 (10.9)

75Nm

ø30x13x6

574980

9530971

9520092

5749/2

5749/3

5749/4

M12x40 (10.9)

75Nm

M12x50 (10.9)

75Nm

M12x40 (10.9)

95Nm

M12x70 (10.9)

95Nm

M12x40 (10.9)

95Nm

M12x50 (10.9)

75Nm

M12x40 (10.9)

75Nm

9550017

ø30x13x6

M NTAGEHANDLEIDING:

Voordat u met de montage begint dient u op het typeplaatje te kijken welke

schets, in de handleiding, van toepassing is.

1. Demonteer de achterlichtunits. Demonteer de bumper inclusief de

stalen stootbalk van het voertuig, de stootbalk wordt niet meer

gebruikt. Zie fig. 1.

2. Monteer de zijplaten A en B in het chassis.

3. Monteer het balkgedeelte tussen de zijplaten.

4. Monteer de kogelstang inclusief stekkerplaat.

5. Draai alle bouten en moeren overeenkomstig tabel vast.

6. Monteer het verwijderde.

Raadpleeg voor demontage en montage van voertuig onderdelen het

werkplaats handboek.

Raadpleeg voor montage en bevestigingsmiddelen de schets.

FITTING INSTRUCTI NS:

Before you start the fitting you must check the type plate to determine

which sketch, in the fitting instruction, is applicable.

1. Remove the rear-light units. Remove the bumper and the steel buffer

beam from the vehicle. The buffer beam will no longer be needed.

(see fig. 1).

2. Fit the side plates A and B in the chassis.

3. Fit the member section between the sideplates.

4. Fit the ball hitch, including socket plate.

5. Tighten all nuts and bolts to the torque indicated in the table.

6. Fit the section removed.

For dismantling and fitting the vehicle parts, see the site handbook.

For fitting instructions and attachment method, see drawing.

NL GB

BELANGRIJK:

* Voor eventueel noodzakelijke aanpassing(en) “van het voertuig” dient

men de dealer te raadplegen.

* Indien op de bevestigingspunten een bitumen of anti-dreunlaag aanwe-

zig is, dient deze verwijderd te worden.

* Voor de max. toegestane massa, welke uw auto mag trekken, dient u uw

dealer te raadplegen.

* Bij het boren dient men er zorg voor te dragen, dat electriciteits-, rem- en

brandstofleidingen niet worden geraakt.

* Verwijder "indien aanwezig" de plastik dopjes uit de puntlasmoeren.

* Deze handleiding dient na montage bij de voertuigpapieren gevoegd te

worden.

* Brink is niet aansprakelijk voor de schade die het direct of indirect gevolg

is van onjuiste montage, daaronder begrepen gebruik van niet-geschikte

gereedschappen en het gebruik van andere dan de voorgeschreven

montagewijze en middelen, dan wel onjuiste interpretatie van dit onder-

havig montagevoorschrift.

N TE:

* Should this installation process entail the cutting of the bumper – con-

formation MUST be obtained by the installation engineer of the custo-

mer’s acceptance prior to completion. Brink Towing Systems do not

accept responsibility for any matters arising as a result of this miscom-

munication.

* All measurements are in mm!

* The dealer should be consulted for possible necessary adjustment(s)

"of the vehicle".

* Remove the insulating material from the contact area of the fitting

points.

* Consult your dealer for the maximum tolerated pull weight and ball

hitch pressure of your vehicle.

* Do not drill through electrical-, brake- or fuellines.

* Remove (if present) the plastic caps from the spot welding nuts.

* This fitting instruction has to be enclosed in the vehicle documents after

fitting the towbar.

* Brink is not liable for damage caused directly or indirectly by incorrect

M NTAGEANLEITUNG:

Vor Beginn des Einbaus ist anhand der Typplakette der Anhängekupplung

festzustellen welches Bild in der Einbauanleitung maßgebend ist.

1. Die Rücklichter abmontieren. Die Stoßstange einschließlich des

stählernen Stoßbalkens vom Fahrzeug abmontieren. Der Stoßbalken

wird nicht mehr benötigt.

(Siehe Abb.1).

2. Die Seitenplatten A und B in das Fahrgestell montieren.

3. Den Trägerteil zwischen die Seitenplatten montieren.

4. Die Kugelstange einschließlich Steckdosenplatte montieren.

5. Alle Schrauben und Muttern gemäß den Angaben in der Tabelle fest-

drehen.

6. Das Entfernte montieren.

Für die Demontage und Montage von Fahrzeugteilen das Werkstatt-

Handbuch zu Rate ziehen.

Für die Montage und die Befestigungsmittel die Skizze zu Rate ziehen.

INSTRUCTI NS DE M NTAGE:

Avant de commencer le montage veuillez vérifier la plaque signalétique de

l’attelage afin de déterminer la figure correspondante dans la notice de

montage.

1. Démonter les feux arrière. Déposer le pare-chocs du véhicule y com-

pris la traverse en acier la traverse ne sera plus utilisée. (Voir fig. 1).

2. Monter les plaques latérales A y B dans le châssis.

3. Monter la poutre entre les plaques latérales.

4. Monter la barre de la rotule y compris la prise électrique.

5. Serrer tous les boulons et écrous conformément au tableau.

6. Monter ce qui a été retiré.

Pour le montage et le démontage des pièces du véhicule, consulter la noti-

ce du fabricant.

Consulter le croquis pour voir le montage et les moyens de fixation.

HINWEISE:

* Für (eine) eventuell erforderliche Anpassung(en) "des Fahrzeugs" ist

der Händler zu Rate zu ziehen.

* Im Bereich der Anlageflächen muß Unterbodenschutz, Hohlraumkonser -

vierung (Wachs) und Antidröhnmaterial entfernt werden.

* Vor dem Bohren prüfen, daß keine, dort eventuell vorhandene Leitungen

beschädigt werden können.

* Alle Bohrspäne entfernen und gebohrte Löcher gegen Korrosion schüt-

zen.

* Entfernen Sie "falls vorhanden", die Plastikkappen von den Punkt -

schweiß muttern.

* Für das höchstzulässige Zuggewicht und der erlaubte Kugeldruck Ihres

assembly, including the use of unsuitable tools, the use of other assem-

bly methods and means than the ones outlined, and the incorrect inter-

pretation of these assembly instructions.

Fahrzeugs ist IhrHändler zu befragen.

* Die Quetschmuttern müssen nach einem späteren lösen der Muttern

gegen neue ausgetauscht werden, da ansonsten die Sicherungswirkung

nicht mehr garantiert ist!

* Brink haftet nicht für Schäden, die als direkte oder indirekte Folge einer

nicht ordnungsgemäßen Montage auftreten, darunter fallen auch die

Benutzung von ungeeigneten Werkzeugen, andere als die vorgeschrie-

benen Montageverfahren und Montagemittel sowie eine fehlerhafte

Interpretation der betreffenden Montageanweisung.

REMARQUE:

* Pour une/des adaptations indispensables sur le véhicule, veuillez con-

sulter le concessionnaire.

* Enlever la couche de bitume ou d'anti-tremblement qui recouvre éventu-

ellement les points de fixation.

* Pour connaître le poids de traction maximum et le poids en flèche sur la

rotule autorisée du véhicule, veuillez consulter votre concessionnaire.

* Veiller en perçant à ne pas endommager les conduites de électrique, de

M NTERINGSANVISNINGAR:

Före du startar monteringen måste du kontrollera typskylten för att kunna

bedöma vilken skiss i monteringsanvisningen som skall användas.

1. Demontera bakljusmodulerna. Demontera stötfångaren inklusive stöt-

randen av stål från fordonet, stötranden förfaller. ( Se fig. 1.)

2. Montera in sidoplåtarna A och B i chassit.

3. Montera balkdelen mellan sidoplattorna.

4. Montera kulstången inklusive kontaktplattan.

5. Momentdrag alla skruvar och muttrar enligt tabellen.

6. Montera det som avlägsnats.

Se verkstadshandboken för demontering och montering av fordonets

delar.

Se skissen för montering och monteringsmaterial.

M NTAGEVEJLEDNING:

For at vælge rigtigt spændingsmoment, er det vigtigt at aflæse serienum-

meret på typepladen, for at kunne vælge hvilket af de medsendte dia-

grammer der skal anvendes.

1. Demonter baglysenhederne. Demonter kofangeren, inklusive køretø-

jets stålstødbjælke. Denne bliver overflødig. (fig. 1 .)

2. Monter sidepanelerne A og B i chassiset.

3. Monter bjælkedelen mellem sidepladerne.

4. Monter kuglestangen, inklusive kontaktplade.

5. Spænd alle bolte og møtrikker jf. tabellen.

6. Monter de fjernede dele.

Rådfør for demontering og montage af dele til køretøjet arbejdspladshånd-

bogen.

Rådfør for montage og montagemidler skitsen.

BS:

* Kontakta återförsäljaren om fordonet eventuellt bör modifieras.

* Om det finns ett bitumen- eller stötdämpande lager vid kontaktytor skall

detta avlägsnas.

* Kontakta din återförsäljare för ditt fordons max. dragvikt och tillåtna kul-

tryck.

* Vid borrning skall man se till att elektrisk-, broms- og bränsleledningar-

na inte skadas.

frein et de carburant.

* Retirer "si présents" les embouts en plastique des écrous de soudure par

point.

* Cette notice de montage doit être conervée à bord du véhicule après

montage de l'attelage.

* Brink décline toute responsabilité pour les dommages qui pourraient

directement ou indirectement résulter d’un montage incorrect, y compris

l’utilisation d’outils inappropriés et l’utilisation d’un mode d’emploi et de

moyens autres que ceux prescrits, ou bien résulter d’une interprétation

inexacte des présentes instructions de montage.

* Avlägsna de små plastlocken - om dessa finns - från punktsvetsmuttrar-

na.

* Efter att draget är monterat, placera monteringsanvisningen tillsam-

mans med bilens övriga dokument.

* Brink är inte ansvariga för skada som orsakats direkt eller indirekt av fel-

aktig montering, inklusive användning av olämpliga verktyg, andra mon-

teringsmetoder och processer än de som beskrivs, samt felaktig tolkning

av dessa monteringsinstruktioner.

BEMÆRK:

* Kontakt forhandleren i forbindelse med eventuelle påkrævede

ændring(er) på køretøjet.

* Undervognsbehandlingen skal fjernes de steder hvor trækket ligger an

mod bilen.

* Kontakt Deres forhandler for oplysninger om den maksimale trækkraft

og det tilladte kugletryk.

* Vær forsigtig ikke at bore i ledninger-,bremse elller benzinslange

* Fjern plasticpropperne "om de findes" fra de punktsvejsede m¢trikker.

INSTRUCCI NES DE M NTAJE:

Antes de comenzar el montaje por favor, verifique la placa descriptiva del

enganche con el fin de determinar la figura correspondiente en la rese-

ña de montaje.

1. Desmontar las unidades de las luces traseras. Desmontar el para-

choques inclusive el tope de acero del vehículo, el tope no se vuelve

a utilizar. (Véase la figura 1.)

2. Monte las placas laterales A y B en el chasis.

3. Montar la parte de larguero entre las placas laterales.

4. Montar la barra de la bola inclusive placa enchufe.

5. Apretar todos los tornillos y tuercas de acuerdo con los puntos de la

tabla.

6. Montar lo retirado.

Consultar para el desmontaje y montaje de piezas del vehículo el manual

de instalación de taller.

Consultar el croquis para el montaje y medios de fijación.

ISTRUZI NI PER IL M NTAGGI :

Prima di iniziare il montaggio verificare la terghetta per determinare quale

disegno, presente nelle istruzioni, è applicabile.

1. Smontare i gruppi dei fanali posteriori. Smontare il paraurti e la barra

d’acciaio dal veicolo la barra in acciaio non dovrà più essere montata.

((Vedi figura 1.)

2. Montare i pannelli laterali A e B sul telaio.

3. Montare la traversa fra i pannelli laterali.

4. Montare l’asta della sfera, completa di piastra di contatto.

5. Serrare tutti i dadi e bulloni alle coppie di serraggio indicate in tabella.

6. Montare quanto rimosso.

Per lo smontaggio ed il montaggio dei componenti del veicolo consultare il

manuale tecnico dell’officina.

Consultare il disegno per il montaggio ed i dispositivi di fissaggio.

N.B.:

* Para (una) eventual(es) adaptación(es) 'del vehículo' consúltese al

concesionario.

* Si en los puntos de fijación hay una capa de betún o anti-choque hay

que quitarla.

* Consulte a su concesionario para el peso máximo de tracción y la pre-

sión de la bola admitida de su vehículo.

* No agujerear cable de eléctrico, tubos de freno o gasolina"

* Retirar, si presentes, los capuchones de plástico de las tuercas de sol-

dadura por punto.

N.B.:

* Per eventuali necessari adattamenti "del veicolo" si consiglia di consul-

tare il fornitore.

* Rimuovere lo strato di materiale isolante dai punti d'attacco.

* Per il peso complessivo trainabile della Vostra vettura, consultate il

Vostro rivenditore autorizzato.

* Praticando i fori, prestare attenzione a non danneggiare i cavi elettrici, i

cavi del freno e i condotti del carburante.

* Rimuovere, se presenti, i coperchietti in plastica dai dadi di saldatura per

punto.

* Brink er ikke ansvarlig for skade der direkte eller indirekte er forårsaget

af forkert montage, herunder også iberegnet brug af forkert værktøj og

anvendelse af anden montagemetode og andre montagemidler end de

foreskrevne samt fejltolkning af den medfølgende montagevejledning.

* DENNE MONTERINGSVE LEDNING SKAL MEDBRINGES VED SYN.

* Guarde estas instucciones junto a la documentación del veículo despu-

és del montaje del enganche.

Brink no se responsabiliza por daños causados, directa o indirectamen-

te, por un montaje incorrecto, incluyendo el uso de herramientas inade-

cuadas, por el uso de métodos de montaje y medios distintos a los indi-

cados y por la interpretación incorrecta de estas instrucciones de monta-

je.

INSTRUKCJA MONTAŻU:

Przed rozpoczęcie ontażu należy sprawdzić tabliczkę zna io-

nową, żeby ustalić, który z szablonów znajdujących się w intrukcji

ontażowej należy wykorzystać.

1. Zde ontować zespół tylnych świateł. Zdemontować z pojazdu zder-

zak wraz ze stalową belką zderzakową, belka zderzakowa nie będzie

ponownie używana. ((Patrz rysunek) 1.)

2. Zamontować płyty boczne na podwoziu.

3. Zamontować odcinek poprzecznicy pomiędzy płytami bocznymi.

4. Zamontować drąg kuli wraz z płytą z gniazdem wtykowym.

5. Dokręcić wszystkie śruby i nakrętki zgodnie z tabelą.

6. Zamontować to co zostało usunięte.

Co do ontażu i ontowania części pojazdu zapoznać się z

podręcznikie warsztatowy .

Co do ontażu i środków ontażowych zapoznać się ze sche ate .

ASENNUS HJEET:

Ennen asennusta, selvitä tyyppikilvestä, mikä asennusohjeen piirros kos-

kee kyseistä autoa

1. Irrota takavaloyksiköt. Irrota ajoneuvosta puskuri sekä teräksinen

iskunvaimenninpalkki, iskunvaimenninpalkkia ei enää käytetä. ((Ks.

kuva 1).

2. Kiinnitä sivulevyt A ja B alustaan.

3. Kiinnitä palkkiosa sivulevyjen väliin.

4. Kiinnitä kuulavetolaite (hitch) sekä pistorasialevy.

5. Kiristä kaikki pultit ja mutterit taulukon mukaisesti.

6. Kiinnitä irrotetut osat.

Ajoneuvon osien purkamis- ja asennusohjeet, ks. työpaikalla käytetty käsi-

kirja.

Asennus- ja kiinnityohjeet, ks. piirros.

Wskazówki:

- Po rzejechaniu 1000 km dokręcić wszystkie elementy skręcane.

- Podczas ewentualnych odwiertów u ewnić się czy w obliżu nie znajdują

się rzewody instalacji elektrycznej, rzewody hydrauliczne lub rzewo-

dy aliwowe.

- Wszystkie ubytki owłoki lakierniczej zabez ieczyć rzed korozją.

- Należy wyjąć ewentualne lastikowe zaśle ki w unktach rzys awa-

nych nakrętek.

- Stosować nakrętki oraz śruby gatunkowe dostarczone w kom lecie.

- Utrzymywać kulę w czystości, oraz amiętać o regularnym jej smarowa-

niu.

- Hak holowniczy zarejestrować w stacji diagnostycznej.

Zastosowanie się do owyższych wskazań gwarantuje Państwu bez iec-

zeństwo, niezawodność i s rawność naszego wyrobu rzez cały okres

jego użytkowania.

* Firma Brink nie ponosi odpowiedzialności za straty poniesione pośrednio

lub bezpośrednio na skutek niewłaściwego montażu, w tym użycia

niewłaściwych narzędzi i sposobów montażu niezgodnych z instrukcją,

oraz niezastosowanie się do treści instrukcji.

TÄRKEÄÄ:

* "Ajoneuvoa" koskevasta mahdollisesta tarpeellisesta

sovellutuksesta/sovellutuksista on kysyttävä neuvoa jälleenmyyjältä.

* Mikäli kiinnityskohdissa on bitumi- tai tärinänestokerros, se on poistet-

tava.

* Auton vetämää sallittua enimmäiskuormitusta on tiedusteltava jälleen-

* Questa istruzione di montaggio deve essere allegata ai documenti del

veicolo dopo l'installazione del gancio.

* Brink non può essere ritenuta responsabile per eventuali danni diretta-

mente o indirettamente dovuti ad un errato montaggio, intendendo con

ciò anche l'uso di attrezzi non idonei e l'uso di metodi e mezzi di montag-

gio diversi da quelli prescritti, nonché all'errata interpretazione delle

seguenti istruzioni di montaggio.

P KYNY K M NTÁŽI:

Před instalací je nutno zkontrolovat typový štítek, abyste zjistili, který

nákres v pokynech pro instalaci máte použít.

1. Odstraňte jednotky zadních světel. Odstraňte nárazník o ocelovou

nosník nárazníku z vozidla. Nosník nárazníku již nebudete potřebo-

vat. (viz schéma 1).

2. Připevněte boční destičky A a B na podvozek.

3. Upevněte část nosníku mezi boční destičky.

4. Připevněte kulovou tažnou hlavici včetně destičky se zásuvkou.

5. utáhněte všechny matice a šrouby kroutivou silou uvedenou v tabulce.

6. Připevněte odstraněnou část.

Před demontáží a montáží částí vozidla konzultujte montážní příručku.

Montážní pokyny a metoda připevnění dle náčrtu.

SZERELÉSI ÚTMUTATÓ:

Mielőtt rögzítené az eszközt, ellenőrizze a típustáblát, hogy a rögzítési

útmutató alapján melyik ábra alkalmazandó.

1. Távolítsa el a hátsó világítótesteket. Távolítsa el a járműről az ütközőt

és az acél ütközőrudat. Az ütközőrúdra már nem lesz szükség. (Lásd

az 1.ábrát).

2. Illessze az oldalsó A és B lemezeket az alvázra.

3. Helyezze fel a rúdelemet az oldallemezek közé.

4. Helyezze fel a gömb alakú rögzítőt, az illesztőlemezzel együtt.

5. Szorítsa be az összes anyát és csavart a táblában feltüntetett csavar nyo-

matékig.

6. Helyezze vissza az eltávolított elemet.

A szétszerelés és a jármű alkatrészek összeillesztése érdekében, lásd a

munkahelyi kézikönyvet.

Az összeillesztési utasítás és a csatlakozási eljárás érdekében, lásd a

rajzot.

DŮLEŽITÉ

* Pokud je otřeba rovést na voze ú ravy, obraťte se na svého ro-

dejce.

* Pokud je místo montáže o atřeno asfaltovým nátěrem nebo vrstvou

nátěru snižující hluk, odstraňte je.

* Pro informaci o maximálním nákladu ovoleném k tažení se obraťte na

svého rodejce.

* Při vrtání dbejte zvýš ené ozornosti, zejména co se týče elektrických,

FONTOS

* Amennyiben a gé kocsin módosításra van szükség, kérjünk felvilágosí-

tást kereskedŒnktŒl.

* Amennyiben a csatlakozási ontok bitumennel, vagy zajcsökkentŒ any-

aggal van bevonva, ezeket távolítsuk el.

* A jármı által maximálisan vontatható megengedett teher mértékérŒl

myyjältä.

* Porattaessa on huolehdittava siitä, että ei jouduta kosketuksiin sähkö-,

jarru- tai polttoainejohtojen kanssa.

* Poista, "mikäli olemassa", pistehitsausmuttereiden muovisuojukset.

* Nämä asennusohjeet on asennuksen jälkeen säilytettävä yhdessä ajo-

neuvoa koskevien papereiden kanssa.

* Brink ei ole vastuussa vioittumisesta, joka on suoraan tai epäsuoraan

aiheutunut väärästä asennuksesta samoin kuin sopimattomien työkalu-

jen käytöstä, muiden kuin ohjeissa mainittujen asennusmenetelmien tai

välineiden käytöstä sekä kyseisten asennusohjeiden väärintulkinnasta.

brzdových a alivových kontaktů.

* Pokud jsou na maticích bodového svařování lastová víčka, odstraňte

je.

* Po montáži uschovejte tento manuál k ostatním dokladům vozidla.

* Společnost Brink neodpovídá za pří é ani nepří é škody způsobené

nesprávnou ontáží, včetně použití nevhodných nástrojů, použití jiných

etod ontáže a prostředků než uvedených a nesprávný pochopení

těchto pokynů k ontáži.

Inhaltsverzeichnis

Andere Brink Rack & Stand Handbücher

Brink

Brink 5832 Bedienungsanleitung

Beliebte Rack & Stand Handbücher anderer Marken

Salamander

Salamander Acadia AC/W/L400/WH Bedienungsanleitung

Fohhn

Fohhn VAT-09 Benutzerhandbuch

ricoo

ricoo FS0522 Bedienungsanleitung

AMSOIL

AMSOIL BMK-22 Kurzanleitung

Kargo Master

Kargo Master 48220 Bedienungsanleitung

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Bedienungsanleitung

ricoo

ricoo S1222 Bedienungsanleitung

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Bedienungsanleitung

VidaBox

VidaBox VB MNT FFS2 Bedienungsanleitung

Welch Allyn

Welch Allyn 48960 Bedienungsanleitung

Arkon

Arkon CM035-ST-2 Bedienungsanleitung

PROEL

PROEL PLWIN60C Bedienungsanleitung

Agilent Technologies

Agilent Technologies E2609B Bedienungsanleitung

Mustang

Mustang MV-ARM4 Bedienungsanleitung

Mounting Solutions

Mounting Solutions WRM-320 Bedienungsanleitung

Pyle

Pyle PMKSPAD1 Bedienungsanleitung

ShelterIt

ShelterIt 21208 Bedienungsanleitung

SPL

SPL RackPack?4 1040 Bedienungsanleitung
