CAMELBACK Displays Practico FPZ-640 Leitfaden

Model: FPZ-640

Installation and Assembly:

Practico Flat Panel Stand for up to 42" Screens

Max Load Capacity: 110 lb (49kg)

Security Fasteners

M4 x 12 mm (4)

(510-1079)

M4 x 25 mm (4)

(510-1082)

M5 x 12 mm (4)

(520-1064)

M6 x 30 mm (4)

(520-1067)

M6 x 12 mm (4)

(520-1050)

M6 x 25 mm (4)

(520-1211)

M6 x 20 mm (4)

(520-9554)

M5 x 25 mm (4)

(520-1122)

.048" washer (4)

(540-1040)

.5" spacer (4)

(540-1058)

Tools Needed for Assembly

• 1/2" wrench

• Do not begin to install your product until you have read and understood the instructions and warnings contained in

this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers

please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local

distributor.

• This product should only be installed by someone of good mechanical aptitude, has experience with basic building

construction, and fully understands these instructions.

• Never exceed the Maximum Load Capacity. See page one.

• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.

• Tighten screws ﬁrmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding

power.

• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal

injury.

WARNING

Parts List

Description Qty. Part #

Aadjustable column 1 201-1727

Bstand base 1 201-1717

Callen wrench 1 560-1129

1Open the four legs of stand base (B).

2Place adjustable column (A) on stand base (B).

Make sure the rod of stand base (B) aligns with the

hole of adjustable column (A).

Turn handle of stand base (B) to secure it to

adjustable column (A).

rod

hole

Select security screw that best ﬁts your screen. Center adapter plate of column (A) on the back of the screen and

align the four mounting holes. Attach column (A) to screen with four screws and four washers using allen wrench

and adapter plate of column (A) as shown in ﬁgure 5.2. Screw must make at least three full turns into mounting

hole and ﬁt snug into place.

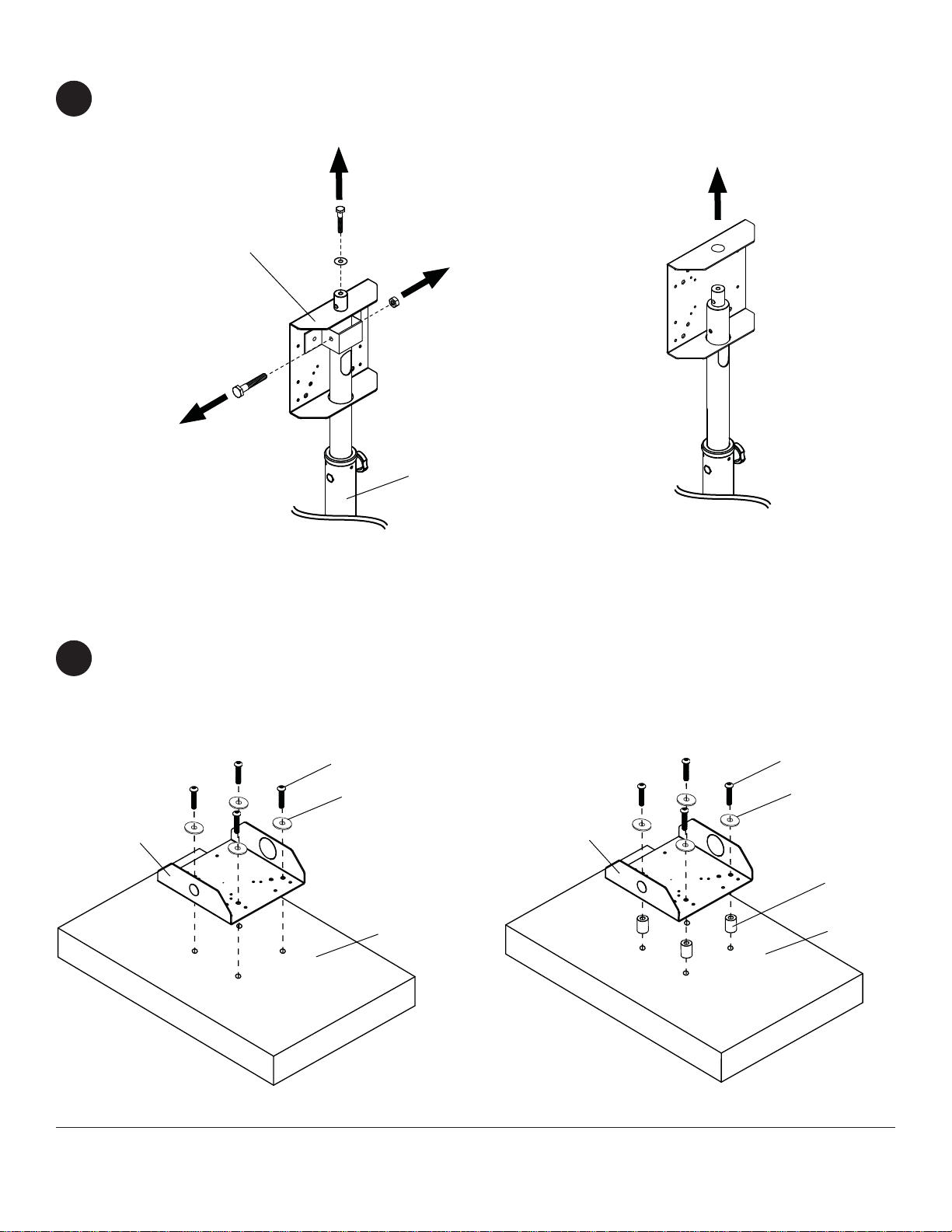

Remove Adapter Plate from Adjustable Column

Remove screw and washer from top of adjustable column (A) using a 1/2" socket wrench as shown in ﬁgure 4.1.

Remove hex nut and bolt from back of adapter plate. Slide adapter plate of adjustable column (A) off as shown in

ﬁgure 4.2.

Mounting and Removing Flat Panel Screen

screw

washer

screen

Figure 5.1 Figure 5.2

spacer

screw

washer

screen

adapter plate

Figure 4.1 Figure 4.2

adapter plate adapter plate

Loosen adjustment knob and remove bolt. Adjust

column to desired height. Insert bolt back into

column (A) and tighten adjustment knob.

Cords may be routed through column (A) as shown.

7 8

Height Adjustment Cord Management

adjustment knob

bolt

Slide adapter plate onto adjustable column (A) as shown in ﬁgure 6.1. Reinstall nut and bolt on back of adapter

plate using a 1/2" socket wrench as shown in ﬁgure 6.2. Reinstall screw and washer on top of adjustable column

(A).

Place Adapter Plate on Adjustable Column

Figure 6.1 Figure 6.2

Adjust column (A) to its lowest height as shown in step seven. Close the four legs of stand base (B).

Collapsing the Stand

Instalación y montaje:

Practico Monitor Plano de Pantalla Plana de 42"

Modelo: FPZ-640 Máxima capacidad de carga: 110 lb (49 kg)

Español

Lista de piezas

Descripción Cant. Nº de pieza

Acolumna 1 201-1727

Bsoporte 1 201-1717

Cllave allen 1 560-1129

Tornillos de Seguridad

M4 x 12 mm (4)

(510-1079)

M4 x 25 mm (4)

(510-1082)

M5 x 12 mm (4)

(520-1064)

M6 x 30 mm (4)

(520-1067)

M6 x 12 mm (4)

(520-1050)

M6 x 25 mm (4)

(520-1211)

M6 x 20 mm (4)

(520-9554)

M5 x 25 mm (4)

(520-1122)

.5" espaciador (4)

(540-1058) .048" arandela múltiple(4)

(540-1040)

Herramientas necesarias para el ensamblaje

•llave inglesa 1/2"

• No comience a instalar su producto hasta haber leído y entendido las instrucciones y las advertencias contenidas

en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por

favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por

favor, comuníquese con su distribuidor local.

• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga experien-

cia en construcción básica de ediﬁcios y que entienda estas instrucciones en su totalidad.

• Nunca sobrepase la capacidad máxima de soportar carga. Vea la página 6.

• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo

con más seguridad.

• Apriete los tornillos con ﬁrmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede disminu-

ir signiﬁcativamente su fuerza de ﬁjación.

• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar fal-

las del producto y lesiones a individuos.

ADVERTENCIA

Español

1Abrir las cuatro patas de soporte (B).

Coloque la columna ajustable (A) en la base

de soporte (B). Asegúrese de que la vara de la

base del soporte (B) se alinea con el oriﬁcio de la

columna ajustable (A).

Gire el mango de soporte (B) para asegurar que la

columna (A).

2 3

vara

oriﬁcio

Español

Seleccione el tornillo de seguridad que mejor se adapte a tu pantalla. Centro de soporte de adaptador de la

columna (A) en la parte posterior de la pantalla y alinee los cuatro agujeros de montaje. Coloque la columna (A)

a la pantalla con cuatro tornillos y cuatro arandelas con una llave allen (C) como se muestra en la ﬁgura 5.1. Si

la pantalla tiene un golpeado o empotrada posterior puede utilizar espaciadores entre la pantalla y el soporte

adaptador de la columna (A) como se muestra en la ﬁgura 5.2. El tornillo debe dar por lo menos tres vueltas

completas en el agujero de instalación y debe quedar ajustado en su lugar.

Instalación y desinstalación de la pantalla plana

tornillo

arandela

pantalla

Figura 5.1 Figura 5.2

espaciadores

tornillo

arandela

pantalla

Retirar la Placa Adaptadora de la Columna Ajustable

Quite el tornillo y la arandela de la parte superior de la columna ajustable (A) con una 1/2" llave como se muestra

en la ﬁgura 4.1. Quite la tuerca hexagonal y el tornillo de la parte posterior de la placa adaptadora. Placa

adaptadora de diapositivas de la columna ajustable (A) de la manera ilustrada en la ﬁgura 4.2 .

Placa

Adaptadora

Figura 4.1 Figura 4.2

Placa

Adaptadora Placa

Adaptadora
