Candy CMDG 919 Series Betriebsanleitung

Instructions pour l’installation & l’utilisation MOD.

Hotte CMDG 919X

Users- & Installation Instruction

Cooker Hood

Bedienungs- & Installationsanleitung

Dunstabzugshaube

CONS71116

Instructions pour l’installation et l’utilisation

Hotte

SOMMAIRE

1………………………………….….. Remarque

2………………………………….….. Caractéristiques

3………………………………….….. Installation

4………………………………….….. Remarque sur l’installation

5………………………………….….. Avertissements de sécurité

6………………………………….….. Utilisation

7………………………………….….. Entretien

8………………………………….….. Service Après Vente

REMARQUE

1. Merci d’avoir choisi notre hotte Candy. Veuillez lire attentivement ce manuel

avant utilisation.

2. L’installation de cette hotte doit être effectuée par une personne qualifiée et

compétente.

3. Le fabricant décline toute responsabilité en cas de dommage ou de blessure

causés par un non respect des instructions d’installation contenues dans ce

manuel.

Cette hotte fonctionne sur un branchement 220/240V, 50Hz.

CARACTERISTIQUES

1. Cette hotte au design sobre et élégant est composée de matériaux de

qualité.

2. Equipée d’un moteur électrique puissant, cette hotte produit une forte

aspiration tout en ayant un niveau sonore réduit. Dotée de filtre à graisse

métallique, cette hotte est également facile à nettoyer.

3. Avec le raccordement électrique isolé, 12vAC, les lumières fonctionnent en

toute sécurité.

L’efficacité de cette hotte est liée à la conception particulière de son

système de circulation d’air mais également à ces filtres à graisse. Les

particules en suspension seront rapidement piégée et l’air purifié.

INSTALLATION

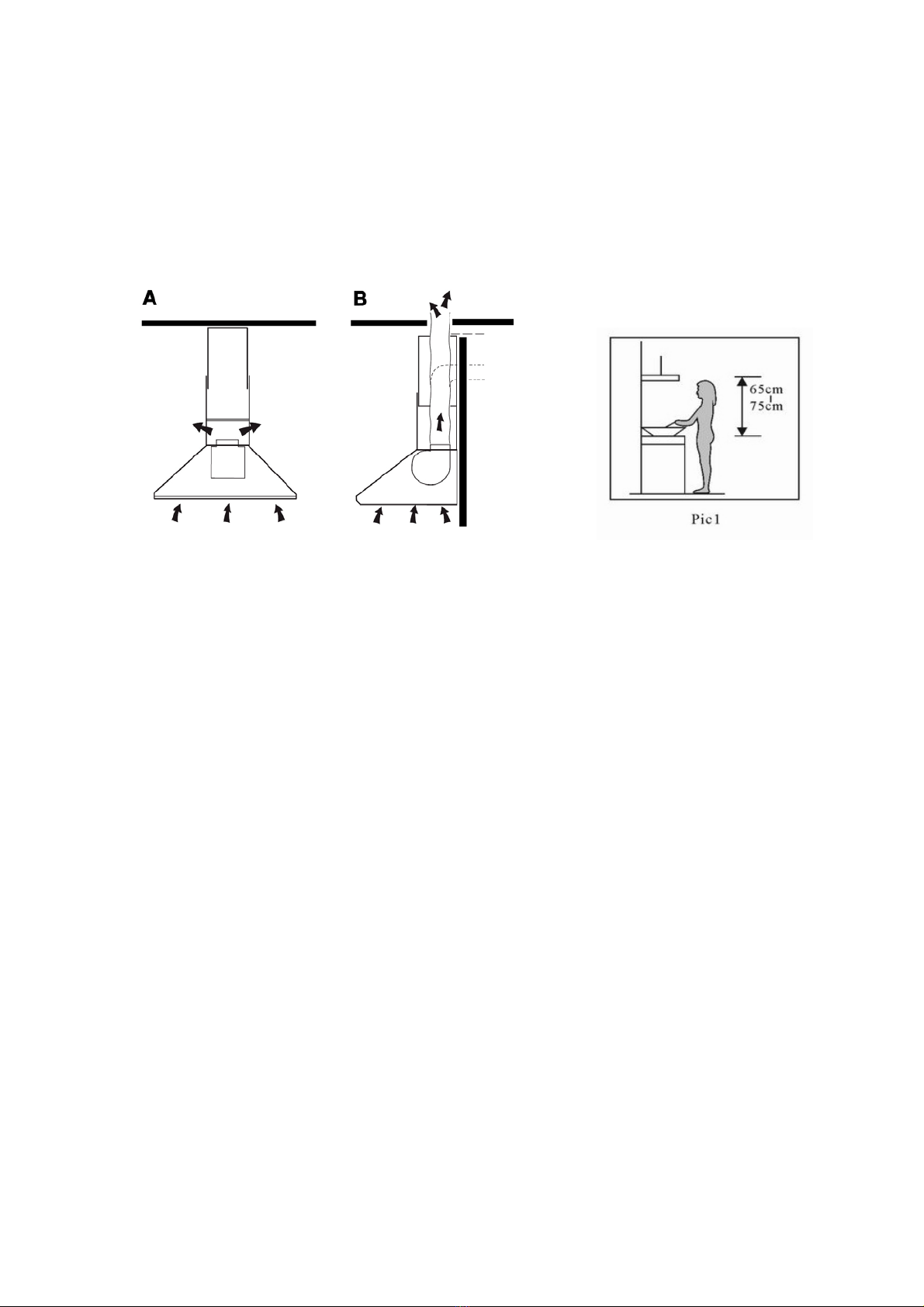

La hotte peut être installée en mode recyclage ou en mode évacuation.

Mode recyclage (Fig. a) : la hotte aspire l’air de la cuisine saturé en odeurs et

en vapeurs, le purifie à travers les filtres à graisse et le filtre à charbon, et le

rejette purifié dans la pièce. Pour une efficacité optimale, le filtre à charbon doit

être changé périodiquement.

Mode évacuation (Fig. b): la hotte aspire l’air de la cuisine saturé en odeurs et

en vapeurs. Celui-ci passe à travers le filtre à graisse et est expulsé vers

l’extérieur par le conduit. En mode évacuation, le filtre à charbon n’est pas requis.

Le mode évacuation garantit une meilleure performance d’aspiration.

3.1 La hotte doit être placée à une distance comprise entre 65cm et 75 cm (pour

une plaque avec brûleur gaz) de la surface de cuisson pour une utilisation

optimale (Voir Fig. 1).

3.2 Pour fixer la hotte au mur, percer 3 trous de diamètre 8 mm espacés de 100

mm dans l’alignement de la barrette à crochets.

3.3 Insérer les vis dans les trous

3.4 Pour fixer les crochets au mur utiliser le gabarit de perçage. Voir pic2.

3.5 MODE EVALUATION

Ajouter le conduit d’évacuation au clapet anti-retour, et le faire sortir à l’extérieur.

(Voir Image 3).

MODE RECYCLAGE

Ne pas utiliser le conduit d’évacuation (Voir Image 5)

Les filtres à carbone doivent être utilisés uniquement en mode recyclage (Voir

mise en place Chap. 7.1)

Les filtres doivent être changes régulièrement (environ tous les 6 mois) en

fonction de l’utilisation de la hotte.

3.6 Placer la cheminée sur le corps de la hotte (Image 3A) et placer le verre

délicatement à l’emplacement prévu. Fixer le verre avec les 4 vis fournies à cet

effet (Image 3B). Calculer la hauteur finale de la cheminée puis en ajuster la

hauteur (Image 4). Pour finir percer 2 trous de Ø8 mm dans l’alignement de la

barrette de fixation. Répéter l’action décrite au point 3.3 (Image 4A).Fixer la

cheminée a la barrette et serrer les vis.

3.7 Pour le branchement

La tension électrique doit correspondre à la tension notée à l’intérieur de la hotte.

La prise utilisée pour le branchement doit être facilement accessible et conforme à

la réglementation en vigueur. En cas de branchement direct au réseau (sans

prise), placer un interrupteur bipolaire normalisé à pas moins de 3mm de distance

(accessible) des contacts.

Hook= Barrette à crochets

Drilling template = gabarit de perçage

Soot tube = conduit flexible d’évacuation

Valve = Clapet

U-Shaped section = Cheminée

Plate = Barrette de fixation

Screw = vis

Version Evacuation

Version Recyclage (Pic 5)

REMARQUE D’INSTALLATION

1. Avant installation, s’assurer que la surface est propre pour éviter toute

aspiration de morceaux de bois ou de poussière.

2. Ne pas partager le conduit d’évacuation avec tout autre appareil (tuyau de gaz,

circuit de chauffage, conduit d’air chaud, VMC…).

Image 5

pic 2 pic 3

pic 3

pic 2

pic 4B

3. L’inclinaison de la cheminée ne doit pas excéder 120°. La cheminée doit être

fixée au mur.

4. Après installation, s’assurer que la hotte est à niveau pour éviter une

accumulation de graisse d’un côté.

AVERTISSEMENTS DE SECURITE

• Ne pas laisser d’enfants utiliser l’appareil

• Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas

être utilisée pour les barbecues, les rôtisseries ou toute autre activité

professionnelle ou commerciale.

• Confier l’installation à une personne qualifiée.

• La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir

un bon état de fonctionnement.

• Couper le courant principal avant tout nettoyage.

• Respecter les consignes de ce manuel pour le nettoyage de la hotte.

ATTENTION : l’absence d’entretien de nettoyage régulier de la

hotte, peut entrainer un risque d’incendie.

• En cas de défaut de l’appareil, contacter le Service Clients.

Réglage de la vitesse (voir figure)

1. Allumer la hotte. Le buzzer retentit 5 fois pour indiquer que la hotte est

branchée.

2. Appuyer sur la première vitesse « Low » , le bouton s’allume, le buzzer

sonne une fois et le moteur fonctionne en puissance minimale. Appuyer de

nouveau sur le bouton et le moteur s’arrête.

3. Appuyer sur la deuxième vitesse « Mid », le bouton s’allume, le buzzer

sonne une fois et le moteur fonctionne en puissance moyenne. Appuyer de

nouveau sur le bouton et le moteur s’arrête.

4. Appuyer sur la troisième vitesse « High », le bouton s’allume, le buzzer

sonne une fois et le moteur fonctionne en puissance maximale. Appuyer de

nouveau sur le bouton et le moteur s’arrête.

5. Appuyer sur le bouton lumière « Light ». Le bouton s’allume et les deux

lampes halogènes fonctionnent. Appuyer de nouveau sur le bouton et la

lumière s’éteint. A chaque fois, le buzzer sonne une fois.

MAINTENANCE

7.1 Le nettoyage du filtre à graisse

Le filtre à graisse métallique est composé d’inox haute densité. Ne pas utiliser de

détergent corrosif. Garder le filtre à graisse propre assure un bon fonctionnement

de l’appareil. Merci de suivre le guide ci-dessous :

Méthode 1 : mettre le filtre dans de l’eau propre à 40-50°C, verser un détergent

et laisser tremper pendant 2 à 3 minutes. Se protéger avec des gants et nettoyer

avec une brosse souple sans exercer trop de pression pour ne pas endommager le

filtre.

Méthode 2 : Dans le cas l’autorisant, le filtre peut être lavé au lave-vaisselle avec

une température autour de 60°C.

Remplacement du filtre à charbon : pour fixer ou remplacer le filtre à

charbon, retirer tout d’abord les filtres à graisse métalliques pour avoir accès au

moteur (voir figure ci-dessus), puis fixer le filtre à charbon en tournant en sens

inverse des aiguilles d’une montre (voir figure ci-dessous). Pour l’enlever tourner

dans l’autre sens.

7.2 Remplacement des lampes

Débrancher la hotte du réseau électrique

ATTENTION : avant de toucher les ampoules s’assurer d’un complet

refroidissement.

Retirer les ampoules et les remplacer par un modèle identique.

7.3 Instructions pour le nettoyage de la hotte

A. Couper le courant électrique avant de nettoyer

B. Pour protéger le corps principal contre la corrosion pour une longue période,

la hotte doit être nettoyée avec de l’eau chaude et un détergent non corrosif

tous les 2 mois.

C. Ne pas utiliser de détergent abrasif qui pourrait endommager le corps.

D. Ne pas mouiller le moteur ou toute autre pièce car cela pourrait

endommager l’appareil.

E. Le filtre à charbon ne doit pas être exposé à la chaleur.

F. Ne pas chercher à ouvrir le filtre à charbon.

G. Si le câble ou la prise électrique sont endommagés, le remplacer par un

câble souple.

SERVICE APRES VENTE

Avant d’appeler le Service Après Vente

Si la hotte ne fonctionne pas bien, avant d’appeler le Service Après Vente, nous

vous conseillons de :

- consulter le tableau de résolution des problèmes

- vérifier que la hotte est bien branchée au réseau électrique

Si après ces vérifications, le problème persiste, éteindre l’appareil, ne pas le

démonter et appeler le Service Après Vente.

Avant d’appeler le Service Après Vente, se munir du numéro de série

inscrit sur la plaque signalétique du produit.

Le certificat de garantie fourni garantit que la hotte sera réparée gratuitement par

le Service Après Vente.

Cet appareil électroménager est produit conformément à la Directive Européenne

2002/69/CE concernant la mise au rebut des Déchets d’Equipements Electriques

et Electroniques.

Le fait que cet article ait été réalisé en conformité avec les normes en vigueur,

contribue à prévenir toute conséquence nuisible pour l’environnement et la santé,

la simple mise au rebut de cet appareil provoquerait en revanche de graves

dommages.

Ce symbole indique que ce produit ne peut en aucun cas être traité comme un

déchet ménager, il doit être remis à un centre de collecte chargé du recyclage des

équipements électriques et électroniques.

Pour obtenir de plus amples détails au sujet du traitement, de l’élimination et du

recyclage de cet appareil, contacter le service local de collecte des déchets ou

bien s’adresser au magasin dans lequel l’article a été acheté.
