SVENSKA SE
2.3 BATTERI
Se 6.8
2.4 SITS
Lossa spärren (2:S) och fäll upp sitskonsolen.
Montera infästningen i de bakre (övre) hålen enligt
följande:
OBS! För att underlätta monteringen i sitsen,
applicera en droppe olja på de fyra skruvarna
innan de skruvas in i sitsen.

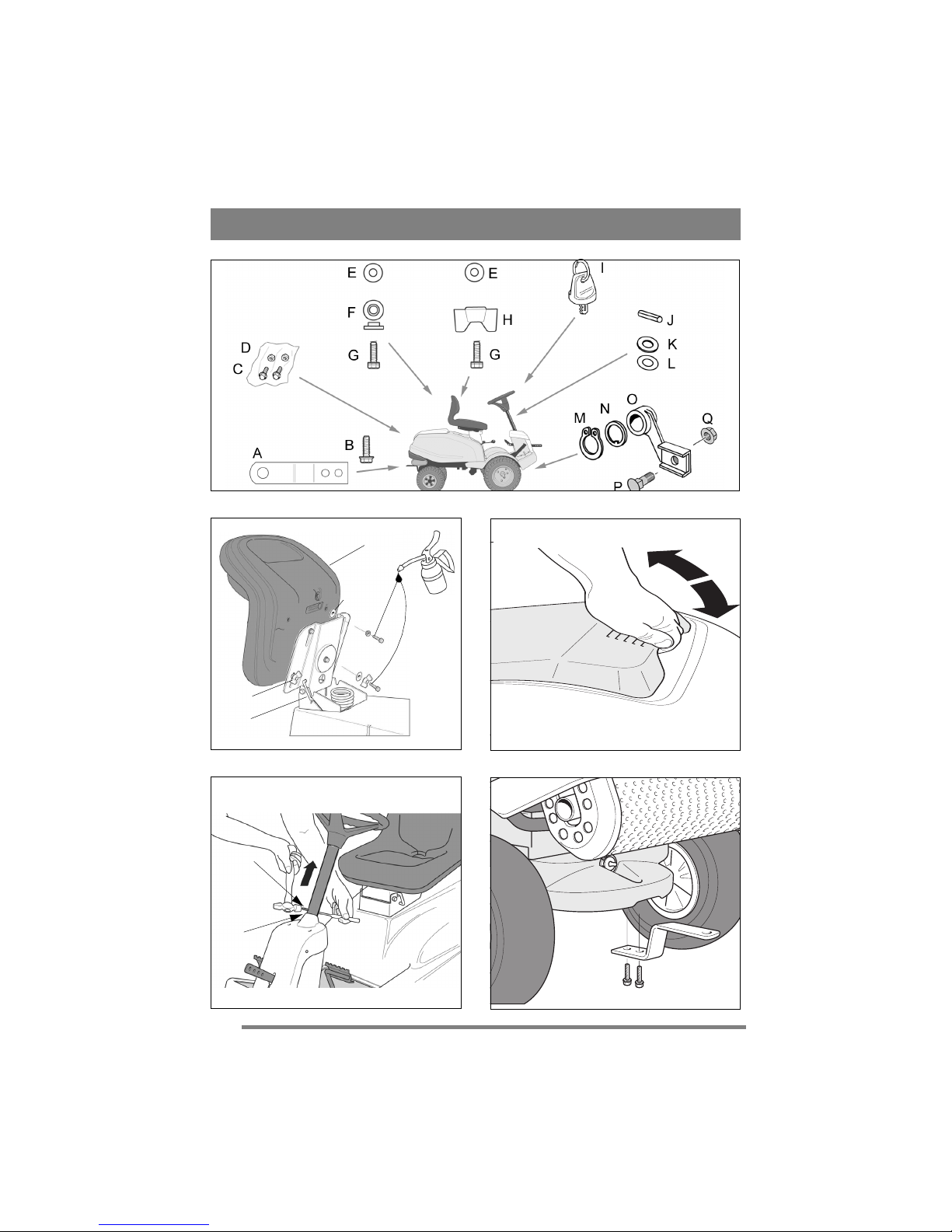

1. Montera ansatsbrickorna (1:F) på skruvarna
(1:G).
2. Stick in skruvarna genom slitsarna i konsolen.
Placera en bricka (1:E) mellan sitsen och
konsolen.
3. Drag fast skruvarna i sitsen.
Åtdragningsmoment: 9±1,7 Nm.
Om skruvarna drages hårdare än 9±1,7
Nm kommer sitsen att förstöras.
4. Kontrollera att sitsen löper lätt i konsolens
slitsar.
Montera infästningen i de främre (nedre) hålen
enligt följande:
1. Montera skruvvreden (1:H) på skruvarna (1:G).
2. Montera en bricka (1:E) på vardera skruven.
3. Stick in skruvarna genom slitsarna i konsolen
och drag fast för hand i sitsen.
4. Fäll ner sitsen och ställ in den i önskat läge.
5. Drag fast skruvvreden (1:H) för hand.
Skruvvreden (1:H) och sitsen förstörs
om verktyg används.
Sitsen är fällbar. Om maskinen parkeras utomhus
vid regn, fäll sitsen framåt för att skydda sittdynan
från väta.

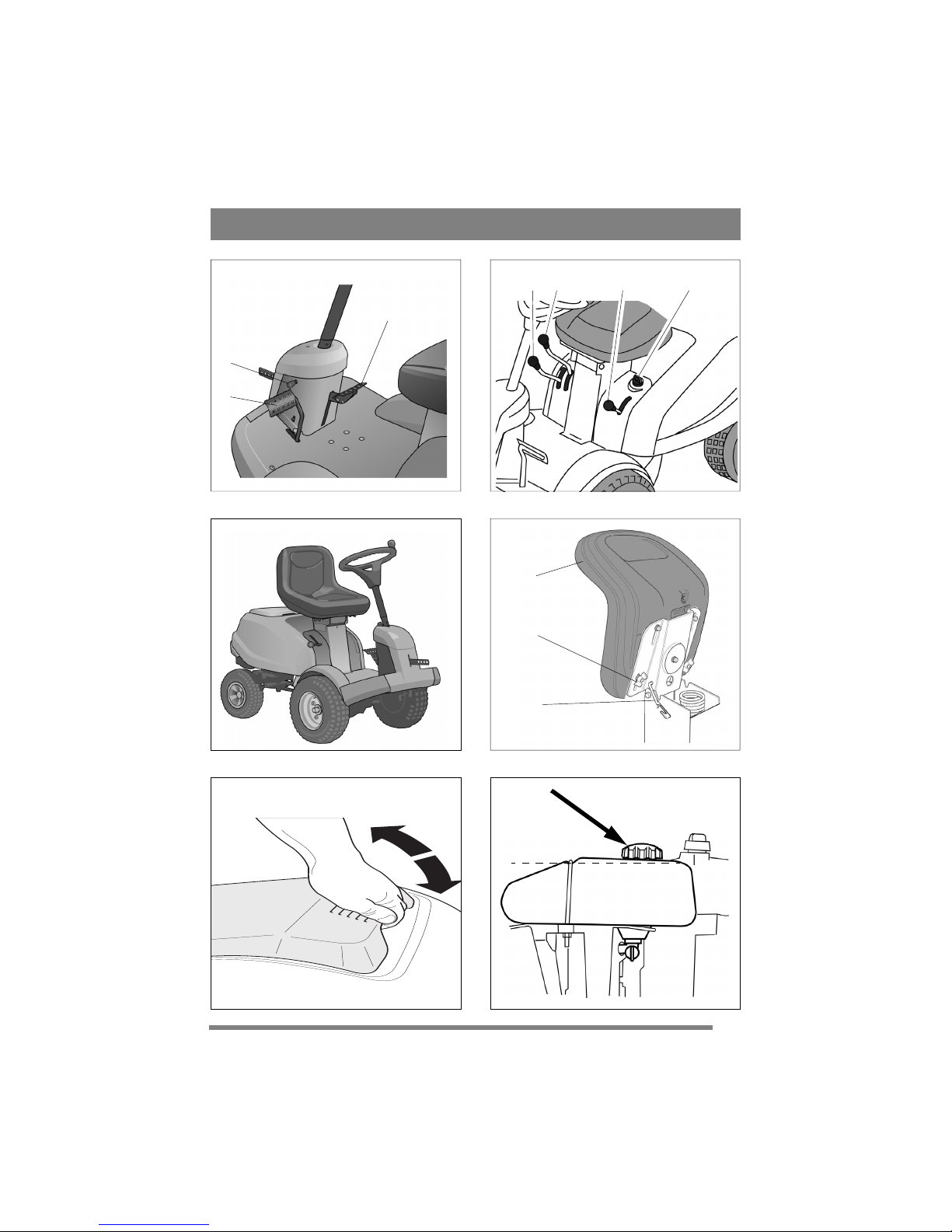

Sitsen är spärrad. För att fälla upp eller ner sitsen,
lossa spärren (2:S).
2.5 RATT
För att minimera axialspelet i rattaxeln skall
shimsbrickorna (4:K) och/eller (4:L) monteras på
axeln mellan rattrör och konsol enligt följande:
1. Montera rattröret på axeln och fixera genom att
slå in sprinten (1:J) ca 1/3.
2. Drag rattrör och axel uppåt.
3. Kontrollera utifrånom ingen bricka, brickan 0,5
mm, brickan 1,0 mm eller båda brickorna kan
skjutas in i spalten. Brickan/brickorna får ej
forceras in, ett litet axialspel skall finnas.
4. Drag ut sprinten och demontera rattröret.
5. Montera bricka/brickor enligt punkt 3 ovan.
6. Montera rattröret på axeln och fixera genom att
slå in sprinten helt. Använd mothåll.
Ratten skall monteras så att rattknoppen kommer i
läge ”kl. 10”.
2.6 DRAGPLATTA
Montera dragplattan (5:A) baktill på maskinen.
Använd skruvarna (5:B).
Åtdragningsmoment: 22 Nm.
2.7 AGGREGATFÄSTEN
Här beskrivs endast montering på höger axel.
Samma procedur skall utföras på vänster axel.
1. Demontera låsring (1:M) och den yttre brickan
(1:N).
2. Montera aggregatfästet (1:O).
Brickan (1:N) med en inre tapp skall
alltid placeras mot låsringen. Annars
finns risk att låsringen lossnar.
3. Montera den yttre brickan (1:N) och låsringen
(1:M).
4. Smörj aggregatfästets smörjkopp med
fettspruta tills fett tränger ut invid axeln.
Skruvarna (1:P) och muttrarna (1:Q) skall
användas att montera arbetsredskapet i
aggregatarmarna (5:O).
2.8 DÄCKTRYCK
Kontrollera lufttrycket i däcken. Rätt lufttryck:
Fram: 0,4 bar (6 psi)
Bak: 1,2 bar (17 psi)
2.9 TILLBEHÖR
För montering av klippaggregat och andra
tillbehör, se separat monteringsanvisning, vilken
bifogas respektive tillbehör.
3 BESKRIVNING
3.1 DRIVNING
Maskinen är 2-hjulsdriven och driver på
framhjulen.
Frontmonterade redskap drivs via kilremmar.
3.2 STYRNING
Maskinen är bakhjulsstyrd. Bakhjulsstyrningen
gör att maskinen lätt kan svänga runt träd och
andra hinder. Styrning sker via wire.
3.3 SÄKERHETSSYSTEM
Maskinen är utrustad med ett elektriskt
säkerhetssystem. Säkerhetssystemet avbryter vissa
aktiviteter som kan medföra fara vid felmanöver.
T.ex. kan motorn endast startas om pedalen
koppling-parkeringsbroms är nedtryckt.
Säkerhetssystemets funktion skall alltid
kontrolleras före varje användning.
