Gamme: Contrôle d’Accès centraliséRange: Online Access Control /
MANUEL D’INSTALLATION
Module de conversion RS232 > RS485
INSTALLATION MANUAL
RS232 > RS485 Converter
2www.cdvi.com
www.cdvigroup.com

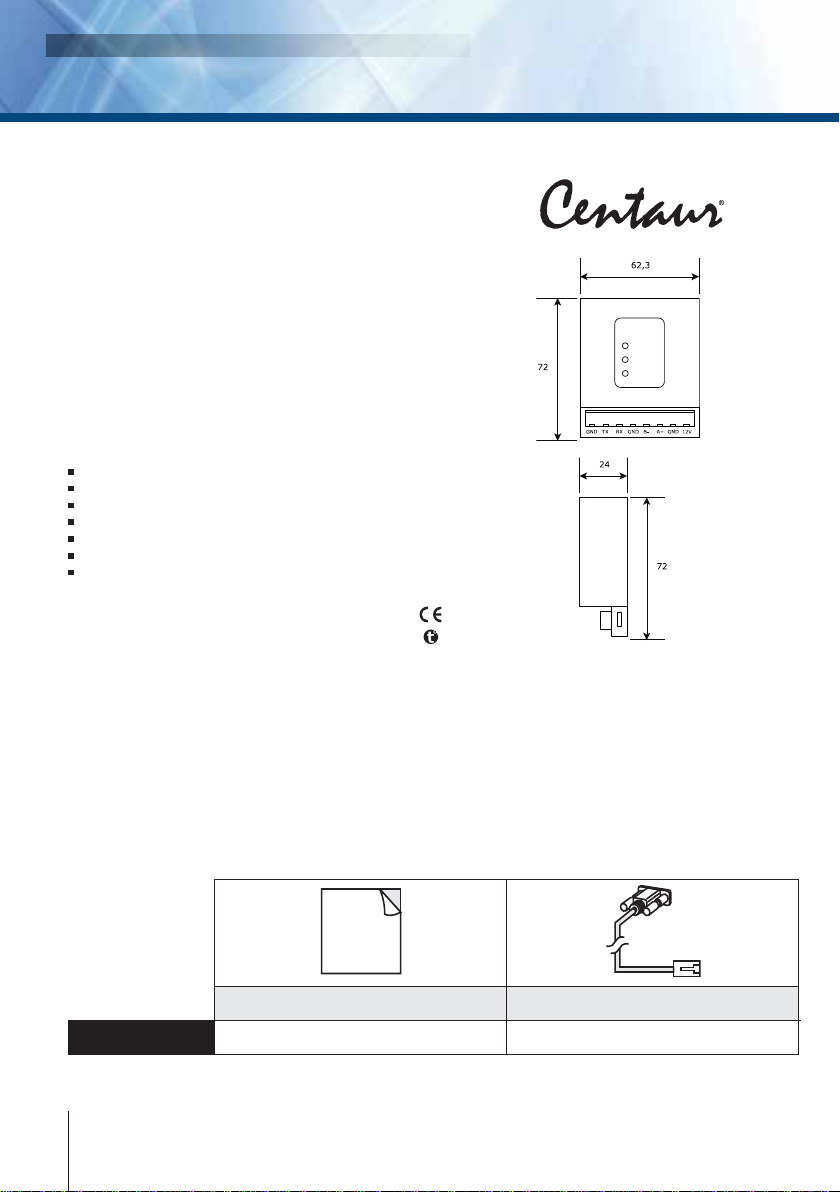

Two-sided adhesive DB9-25F cable
3] MOUNTING KIT
1] PRODUCT OVERVIEW
The CA-A360-A > RS-485 Converter module
is a
communication interface that is installed between
the managing computer and the first controller of
your access control system. Connect the controllers
in a “daisy chain” configuration up to a distance
of 1220m (4000ft). Two converters can also be
used as a
repeater, extending the distance of an RS-232 or
RS-485 bus by 1220m (4000ft). Transmit, receive
and power LEDs provide visual indication of the
module’s status.
Technical specifications
Converts RS-485 protocol to RS-232/USB protocol
Allows a total of up to 1220m (4000 feet) of RS-485
Utilizes UTP cable (Cat 5)
Transmit, Receive and Power status LEDs
Power Requirements: 12Vdc
Current consumption: 100mA max
Operating temp: -10°C to 55°C (14°F to 131°F)
CA-A360-A 11
-10°C to +55°C
CT-V900-A Controllers communicate with the managing computer via an RS485 bus,
and to “plug and play” expansion modules through a second RS485 bus.
We recommend you use CBL-485 Bus Cable or its equivalent (Belden 1227A)
for both communication buses.
2] RECOMMENDATIONS
CA-A360-A
Module de conversion RS232 > RS-485
INSTALLATION MANUAL
3
www.cdvi.com
www.cdvigroup.com
4] ACCESS CONTROL SYSTEM INSTALLATION
Connect one end of the 6 pin cable that comes with the CA-A360-A module
to the connector on the module. The other end of the 6 pin cable should be connected
to the serial communications port on the computer using the appropriate adapter
(9 and 25 pin adapters provided). Connect the A+, B- and GND terminals of the CA-A360-A
module to the A1+, B1- and GND terminals of the first controller using shielded, 4 wire,
stranded cable (refer to Figure 1). The +12V and GND terminals of the CA-A360-A
should be connected to the +12V and GND terminals of the CT-V900-A controller (refer
to Figure 1).
5] REPEATER MODULES INSTALLATION
Using the screw-in terminals, connect RX of the first CA-A360-A repeater module
to TX of the 2nd module. Connect TX of the first module to RX of the 2nd module.
Ground terminal of the first module should be connected to GND on the 2nd module
(7.6m / 25ft maximum). Connect the A+, B- and GND terminals of each CA-A360-A
module to the A1+, B1- and GND terminals of the appropriate controller using a shielded,
4 wire, stranded cable (refer to Figure 2). Power can be supplied by the model CT-V900-A
controllers or a separate power supply. When using a separate supply, connect the GND
terminal of the CA-A360-A module to the negative terminal of the controller.
COM
Z15-16
A1+
B1-
GND
+12
CT-V900-A Controller
Centrale CT-V900-A
CA-A360-USBRS
Connect to RS232
Connection RS232
Connect to PC
(RS232 port)
GND
Z9-10
COM
Z11-12
Z13-14
GND TX RX GND A+B- GND 12V
DB-9F
DB-25F
Or/Ou
Figure 1: System Installation
CA-A360-A
Module de conversion RS232 > RS-485
MANUEL D’INSTALLATION
4www.cdvi.com
www.cdvigroup.com
Figure 2:
Figure 2:
Repeater Installation
Repeater Installation
COM
Z15-16
A1+
B1-
GND
+12
CT-V900-A Controlle
r
Centrale CT-V900-A
CA-A360-USBRS
EOL = ON
EOL = ON
EOL = ON
EOL = OFF
EOL = OFF
EOL = OFF
EOL = OFF
PREMIER MODULE
FIRST MODULE
SECOND MODULE
CA-A360-USBRS
CA-A360-USBRS
Distance maximum 1200 m (4000 pieds)
Maximum distance = 1200m (4000ft)
Distance maximum 7,5 m (25 pieds)
Maximum distance = 7,5 m (25ft)
GND
Z9-10
COM
Z11-12
Z13-14
COM
Z15-16
A1+
B1-
GND
+12
GND
Z9-10
COM
Z11-12
Z13-14
COM
Z15-16
A1+
B1-
GND
+12
GND
Z9-10
COM
Z11-12
Z13-14
COM
Z15-16
A1+
B1-
GND
+12
GND
Z9-10
COM
Z11-12
Z13-14
COM
Z15-16
A1+
B1-
GND
+12
GND
Z9-10
COM
Z11-12
Z13-14
1
CT-V900-A Controlle
r
Centrale CT-V900-A
2
CT-V900-A Controlle
r
Centrale CT-V900-A
3
CT-V900-A Controlle
r
Centrale CT-V900-A
4
CT-V900-A Controlle
r
Centrale CT-V900-A
5
GND TX RX GND A+B- GND 12VGND TX RX GND A+B- GND 12VGND TX RX GND A+B- GND 12V
Connect to PC
(RS232 port)
DB-9F
DB-25F
Or/Ou
CA-A360-A
Module de conversion RS232 > RS-485
INSTALLATION MANUAL
5
www.cdvi.com
www.cdvigroup.com
6] WIRING
LED Indicators
RX (receive data):
Incoming transmission from controller network.
TX (transmit data):
Outgoing transmission to controller network.
Power: Indicates the presence of 12Vdc.
Jumpers
JP1 and JP2 (Positive and Negative bias):
Jumpers JP1 and JP2 are used to adjust the bias
on the RS-485 bus. Must remain “on” in the above
configurations.
JP3 (End of line resistor)
Must remain “ON” for the first CA-A360-A
of an RS-485 bus. (Default: ON)
JP5 (Baud rate)
“ON” for 9.6KBps; “OFF” for 19.2KBps.
Rating
Maximum current consumption: 100mA @ 12Vdc
Cable Function DB25
Pin DB9
Pin
White
White
RS485 (B-)
RS485 (B-)
N/A
N/A
N/A
N/A
Black
Black
RS485 (A+)
RS485 (A+)
N/A
N/A
N/A
N/A
Red
Red
Not used
Not used
N/A
N/A
N/A
N/A
Green
Green
RS485
RS485
Ground
Ground
7
7
5
5
Yellow
Yellow
RS485
RS485
Receive
Receive
3
3
2
2
Blue
Blue
RS485
RS485
Transmit
Transmit
2
2
3
3
Note: All above connections can also be made from
the screw-in terminal located on the unit.
7] NOTES
CA-A360-A
Module de conversion RS232 > RS-485
MANUEL D’INSTALLATION
6www.cdvi.com
www.cdvigroup.com
CA-A360-A
Module de conversion RS232 > RS-485
INSTALLATION MANUAL
7
www.cdvi.com
www.cdvigroup.com
Adhésif double-face Cable DB9-25F
3] KIT DE MONTAGE
1] PRESENTATION DU PRODUIT
Le CA-A360-A est un module de conversion
RS-232 à RS-485, installé entre le Serveur et la
centrale CT-V900-A, il permet une configuration
en « connection série », permettant d’augmenter
la distance maximale entre le serveur Centaur et la
CT-V900-A à 1200 m* (tous module supplémentaire
aura un rôle de «répéteur» et permettra d’aug-
menter
la distance de 1200 m de plus). Des LEDs
«Ré
ception» et «Transmission» des données
aident
à visualiser le statut du module.
* RequisquandladistanceentreleserveuretlacentraleCT-V900-A,
la plus proche, est à une distance supérieure à 8,5 m.
Caractéristiques techniques
Convertit le protocole série RS-232
au protocole RS-485.
Communique avec une centrale CT-V900-A
jusqu’à 1 220 m de distance.
Utilise câble UTP (Cat 5).
LED de statut d’Alimentation, Réception
et Transmission.
Cavaliers Fin de ligne (EOL) et de Bias intégré.
Inclut connecteur 9-Pin D-Sub RS-232 de 2 m.
Alimentation : 12 V DC.
Consommation : 190 mA.
CA-A360-A 11
-10°C à +55°C
Les centrales CT-V900-A communiquent avec l’ordinateur de gestion via un bus
RS485, et avec les modules d’extension « plug and play » via un second bus RS485.
Nous recommandons d’utiliser le câble de bus de communication CBL-485 ou un câble
équivalent (Belden 1227A) pour les deux bus de communications.
2] RECOMMENDATIONS
CA-A360-A
Module de conversion RS232 > RS-485
MANUEL D’INSTALLATION
8www.cdvi.com
www.cdvigroup.com
4] INSTALLATION DU SYSTÈME DE CONTRÔLE D’ACCÈS
Raccordez une des extrémités du câble connecteur à 6 broches, livré avec le module
A-A360-A, au connecteur du module. L’autre extrémité de ce câble doit être raccordée
au port de communications série de l’ordinateur à l’aide de l’adaptateur correspondant.
(adaptateurs 9 et 25 broches fournis). Raccordez les bornes A+, B- et MASSE (GND)
du module CA-A360-A aux bornes A1+, B1- et MASSE du premier contrôleur
à l’aide d’un câble blindé, toronné à 4 fils (voir illustration 1). Les bornes +12 V
et MASSE du module CA-A360-A doivent être raccordées aux bornes +12 V
et MASSE de la centrale CT-V900-A (voir illustration 1).
CA-A360-A
Module de conversion RS232 > RS-485
5] INSTALLATION DES MODULES DE CONVERSIONS (MODE «REPETEUR»)
A l’aide des bornes à visser, raccordez le récepteur (RX) du premier module CA-A360-A
à l’émetteur (TX) du second module. Raccordez l’émetteur du premier module
au récepteur du second module. La borne de masse du premier module doit être raccordée
à la MASSE du second module (7,6 m / 25 pieds au maximum). Raccordez les bornes A+,
B- et MASSE de chaque module CA-A360-A aux bornes A1+, B1- et MASSE de la centrale
correspondante à l’aide d’un câble blindé, toronné à 4 fils (voir illustration 2).
L’alimentation peut être fournie soit par les centrales CT-V900-A, soit
par une alimentation séparée. Dans le second cas, raccordez la borne de MASSE
du module CA-A360-A à la borne négative de la centrale.
Remarque : Retirez le cavalier EOL monté sur les centrales CT-V900-A raccordé
aux modules CA-A360-A qui ont la fonction de répétition (Centrales 3 et 4
sur l’illustration 2).
COM
Z15-16
A1+
B1-
GND
+12
CT-V900-A Controller
Centrale CT-V900-A
CA-A360-USBRS
Connect to RS232
Connection RS232
Connect to PC
(RS232 port)
GND
Z9-10
COM
Z11-12
Z13-14
GND TX RX GND A+B- GND 12V
DB-9F
DB-25F
Or/Ou
Illustration 1 : Installation du système
MANUEL D’INSTALLATION
9
www.cdvi.com
www.cdvigroup.com
CA-A360-A
Module de conversion RS232 > RS-485
Illustration 2 : Installation des modules CA-A360-A
COM
Z15-16
A1+
B1-
GND
+12
CT-V900-A Controlle
r
Centrale CT-V900-A
CA-A360-USBRS
EOL = ON
EOL = ON
EOL = ON
EOL = OFF
EOL = OFF
EOL = OFF
EOL = OFF
PREMIER MODULE
FIRST MODULE
SECOND MODULE
CA-A360-USBRS
CA-A360-USBRS
Distance maximum 1200 m (4000 pieds)
Maximum distance = 1200m (4000ft)
Distance maximum 7,5 m (25 pieds)
Maximum distance = 7,5 m (25ft)
GND
Z9-10
COM
Z11-12
Z13-14
COM
Z15-16
A1+
B1-
GND
+12
GND
Z9-10
COM
Z11-12
Z13-14
COM
Z15-16
A1+
B1-
GND
+12
GND
Z9-10
COM
Z11-12
Z13-14
COM
Z15-16
A1+
B1-
GND
+12
GND
Z9-10
COM
Z11-12
Z13-14
COM
Z15-16
A1+
B1-
GND
+12
GND
Z9-10
COM
Z11-12
Z13-14
1
CT-V900-A Controlle
r
Centrale CT-V900-A
2
CT-V900-A Controlle
r
Centrale CT-V900-A
3
CT-V900-A Controlle
r
Centrale CT-V900-A
4
CT-V900-A Controlle
r
Centrale CT-V900-A
5
GND TX RX GND A+B- GND 12VGND TX RX GND A+B- GND 12VGND TX RX GND A+B- GND 12V
Connect to PC
(RS232 port)
DB-9F
DB-25F
Or/Ou
MANUEL D’INSTALLATION
10 www.cdvi.com
www.cdvigroup.com
CA-A360-A
Module de conversion RS232 > RS-485
7] NOTES
6] RACCORDEMENTS DES CABLES
Voyants DEL
Récepteur RX (réception de données) :
données en provenance du réseau de contrôleurs.
Emetteur TX (transmission de données) :
données envoyées vers le réseau de contrôleurs.
Alimentation : indique la présence de courant 12 V cc.
Cavaliers
JP1 et JP2 (polarisation positive et négative)
Les cavaliers JP1 et JP2 servent à ajuster
la polarisation sur le bus RS-485. Ils doivent rester
sur la position « ON » dans les configurations ci-dessus
JP3 (résistance de fin de ligne)
Il doit rester sur la position « ON » pour le premier
module CA-A360-A d’un bus RS-485.
Position par défaut : ON).
JP5 (vitesse de transmission)
Position « ON » pour 9,6 KBps ; position « OFF » pour 19,2 KBps.
Intensité nominale
Intensité maximale absorbée : 100 mA sous 12 V cc.
Remarque : Toutes les connexions indiquées ci-dessus
doivent être effectuées depuis la plaque de connexions
à visser située sur l’unité.
Cable
RS232 Bornier
DB25 Bornier
DB9
Blanc
RS485 (B-)
N/A N/A
Noir
RS485 (A+)
N/A N/A
Rouge Not used N/A N/A
Vert
RS485
Ground
75
Jaune
RS485
Receive
32
Bleu
RS485
Transmit
23
MANUEL D’INSTALLATION
Inhaltsverzeichnis
Sprachen:
Andere CDVI Medienkonverter Handbücher
