WOOD FIREPLACE MANTEL
23DE1447
WOOD MANTEL ASSEMBLY INSTRUCTIONS
Requires Electric FireplaceRequires Electric Fireplace
Insert with HeaterInsert with Heater
www.twinstarhome.com
In English call: 866-661-1218
In French call: 866-374-9203
In Spanish call: 866-661-1218
ATTENTION
For Customer Service:
Twin-Star International, Inc.
Delray Beach, FL 33445
Made in China
Printed in China

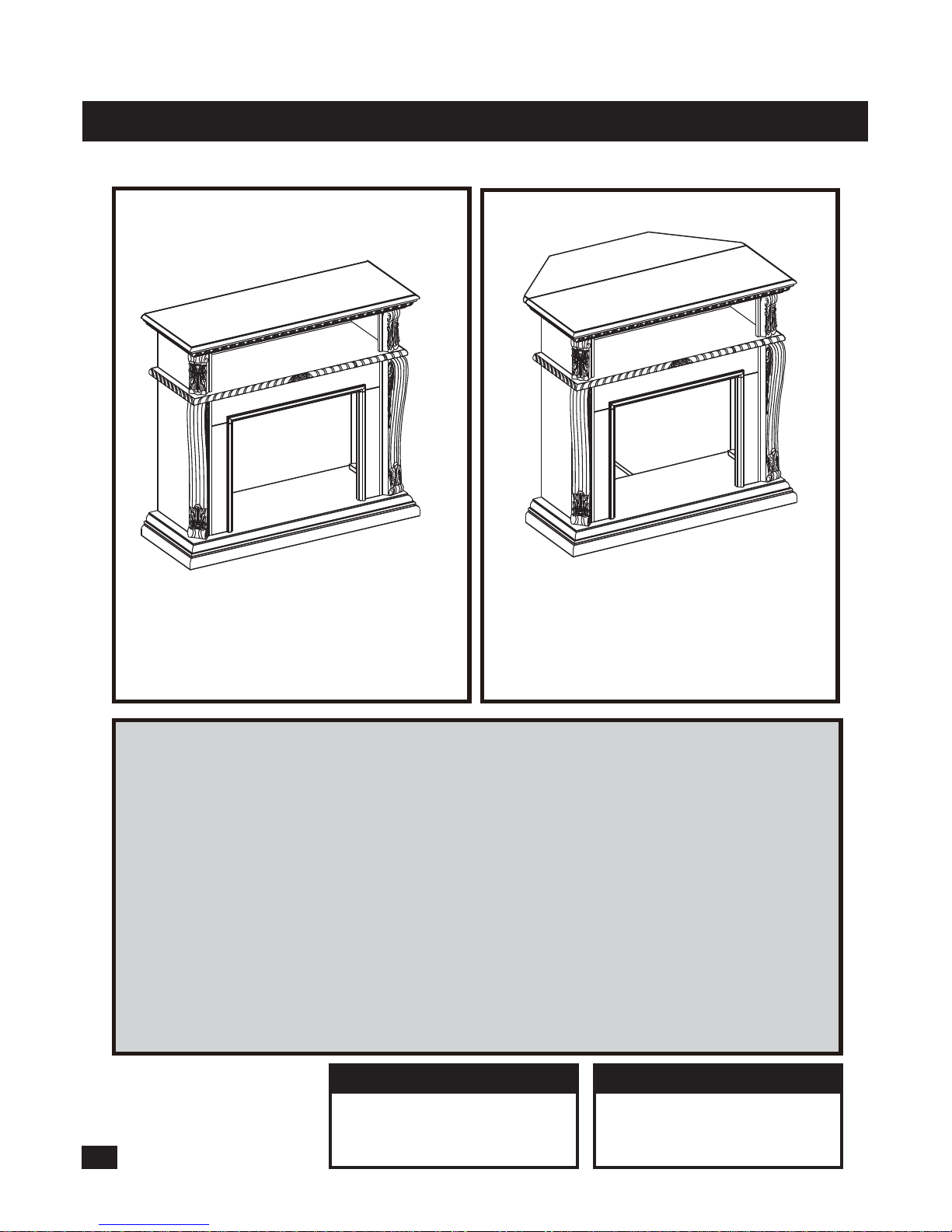

PARTS LIST
Description
PARTS
Hearth/Base
Left Front Panel
Right Front Panel
Center Front Panel
Left Side Panel
Right Side Panel
Mantel/Top
“L” Corner Brace
Top Corner Extension
HARDWARE
Bolt 1/4 in. x 1-1/4 in.
Flat Washer
Wood Dowel
Touch-Up Pen
Part
A
B
C
D
E
F
G
P
R
L
M
N
P
Quantity
1
1
1
1
1
1
1
1
1
25+1 extra
25+1 extra
22+1 extra
1
Corner MantelWall Mantel
V1.0
E-2E-2 V1.0
For a complete tight f t every bolt
should have a f at washer.
All panels are labeled Left and Right as
viewed from the front of unit.

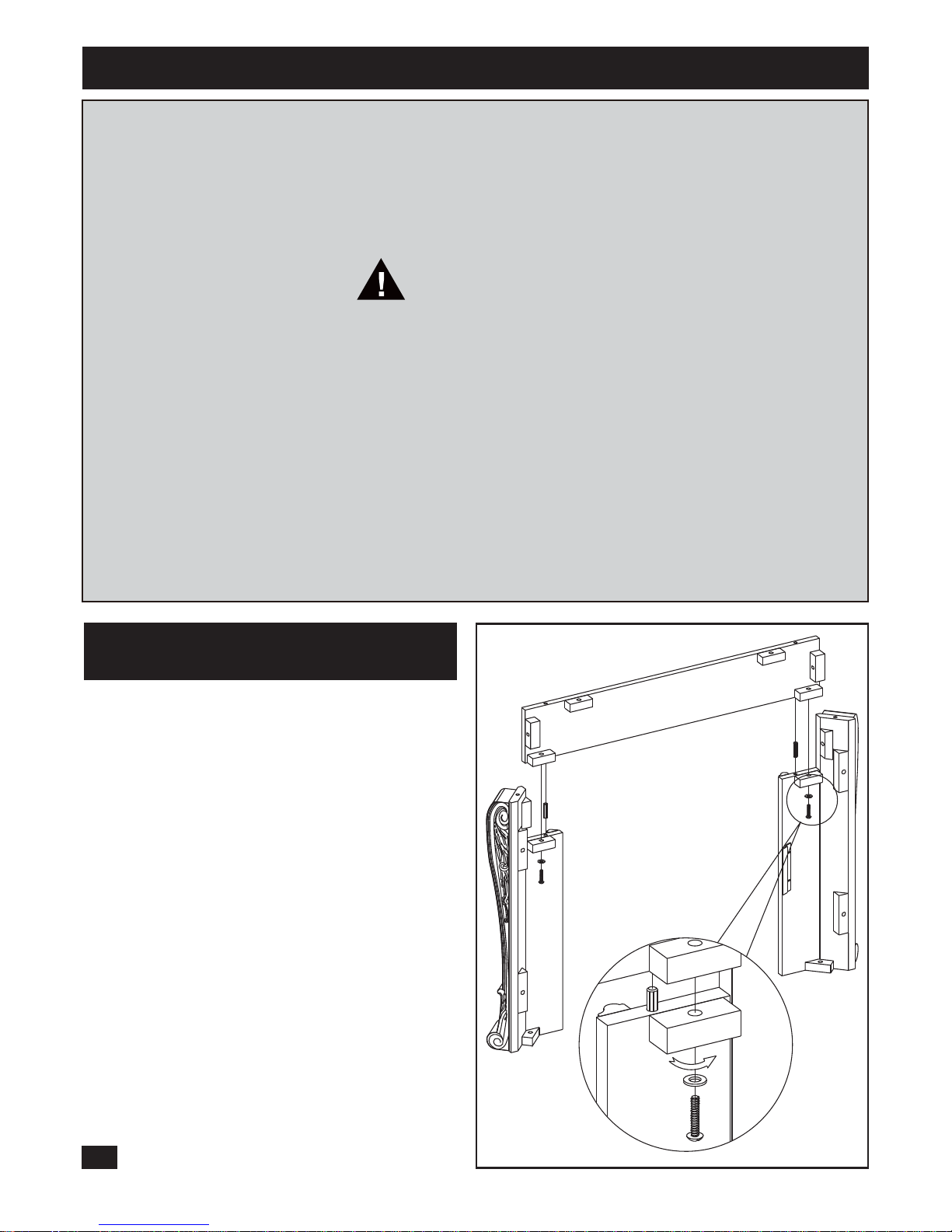

1. Locate the Center Front Panel (D), Right
Front Panel (C) and Left Front Panel (B) and
set out face down on a scratch-free surface.
2. Insert one Wood Dowel (N) into each of the
pre-drilled holes.
3. Push the Right Front Panel (C) and Left Front
Panel (B) snug to the Center Front Panel (D).
Make sure the Wood Dowels (N) are seated in
the pre-drilled holes. Insert Bolt (L) and
Washer (M) into the pre-drilled holes in the
mounting blocks.
HAND TIGHTEN ONLY.
Left
Front
Panel
Right
Front
Panel
Center
Front Panel
N
N
N
B
L
M
C
D
PLEASE READ AND FOLLOW ALL SAFETY TIPS
GETTING STARTED
1. Before assembly, carefully use scissors or utility knife to cut and unwrap all parts. Make sure you
do not discard the hardware.
2. Make sure that you have all the parts listed. If you are missing any parts please email Customer
Service: www.twinstarhome.com or call 1-866-661-1218 in English, 1-866-374-9203 in French
or 1-866-661-1218 in Spanish. Please identify the parts you need and model number. Make sure
to include your name and address.
CAUTION:
DO NOT MOVE MANTELOR INSERT WHILE PLUGGED INTO POWER SUPPLY.
HELPFUL HINTS
• Some steps are more easily handled with two adults.
• Attach the f replace insert to the completed wood mantel last. Install insert in from the back of
the f replace so as not to scratch the hearth/base.
• Use care in assembling your new f replace, take your time and use the hardware provided and a
quality Phillips head screwdriver.
NEVER OVER TIGHTEN BOLTS.
• Do not sit on any part of the mantel.
CARE & CLEANING
1. Dust your f replace regularly with a soft non-lint producing cloth or household dusting product.
2. You can clean your f replace with a gentle non-abrasive household cleaner. Make sure to dry your
f replace immediately with a soft cloth or towel.
E-3E-3 V1.0

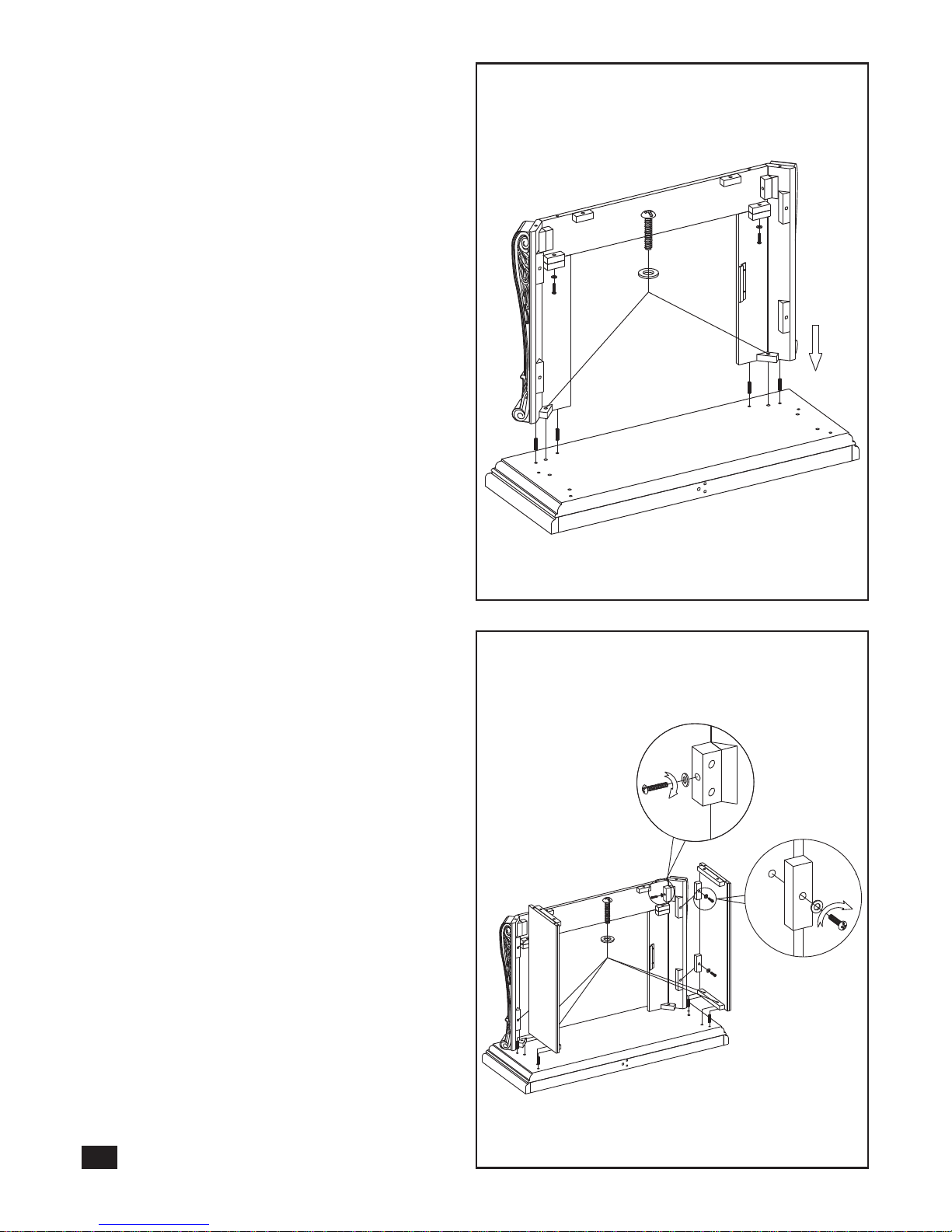

4. Locate Hearth/Base (A) and set out f nished
side up on the f oor.
5. Insert one Wood Dowel (N) into each of the
pre-drilled holes.
6. Attach the completed front assembly from
step 3 to the Hearth/Base (A). Make sure that
Wood Dowels (N) are seated into the
pre-drilled holes in the hearth/base. Using
Bolt (L) and Washer (M) attach panels
through pre-drilled holes in the mounting
blocks.
HAND TIGHTEN ONLY. Hearth/Base
L
NN
A
N
N
M
L
E
F
L
L
M
M
M
Left
Side
Panel
Right
Side
Panel
N
N
N
N
7. Locate Left Side Panel (E) and Right Side
Panel (F), insert one Wood Dowel (N) into
each of the pre-drilled holes. Attach to the
completed front panel assembly and
Hearth/Base using Bolt (L) and Washer (M)
through the pre-drilled holes in the mounting
blocks.
HAND TIGHTEN ONLY.
E-4E-4 V1.0
G
N
N
N
N
N
N
N
L
M
Mantel/Top
Electric
Fireplace Insert
Mounting
Bracket
Completed Unit
Install
Insert
From
Back

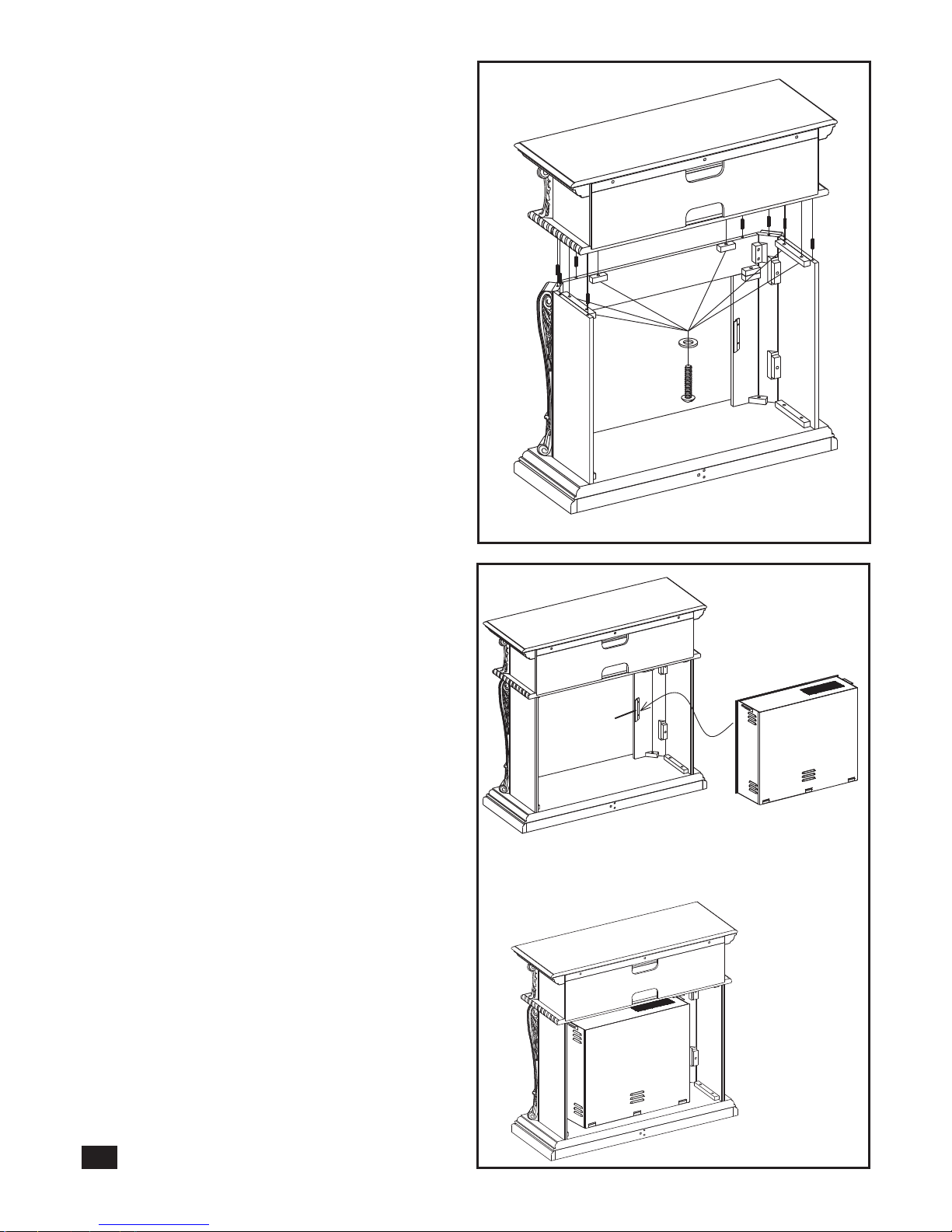

8. Insert one Wood Dowel (N) into each of the
pre-drilled holes on the top edges of the
Assembly from step 7. Then locate
Mantel/Top (G) and lay f nished side up on
top of completed assembly. From the inside,
attach Mantel/Top (G) using Bolt (L) and
Washer (M) through the pre-drilled holes in
the mounting blocks.
HAND TIGHTEN ONLY.
9. Using Phillips head screwdriver tighten all
Bolts alternating top and bottom, left and
right.
10. Remove the two mounting brackets attached
to the back of the Left and Right Front
panels. Set aside with the wood screws.
PLEASE READ ALL “ELECTRIC
FIREPLACE INSERT” INSTRUCTIONS
PRIOR TO INSTALLING ELECTRIC
INSERT IN YOUR COMPLETED
FIREPLACE MANTEL. INSTALL
THE INSERT IN YOUR FIREPLACE
11. Lift insert carefully into the back of the unit
and center in the insert opening. Do not drag
insert across Hearth/Base (A) as it may
scratch your unit.
12. Install the mounting brackets to hold insert
f ush against the inside of the mantel front
panel.
MOVE YOUR COMPLETED UNIT
ONLY SHORT DISTANCES. MOVE
COMPLETED UNIT WITH GREAT
CARE. IT TAKES TWO PEOPLE TO
MOVE COMPLETED UNIT INTO ITS
FINAL POSITION.
E-5E-5 V1.0
Twin-Star International, Inc.
Delray Beach, FL 33445
In English: 1-866-661-1218
In French: 1-866-374-9203
In Spanish: 1-866-661-1218
Model# 23DE1447
Made in China
Printed in China
© 2010, Twin-Star International, Inc.

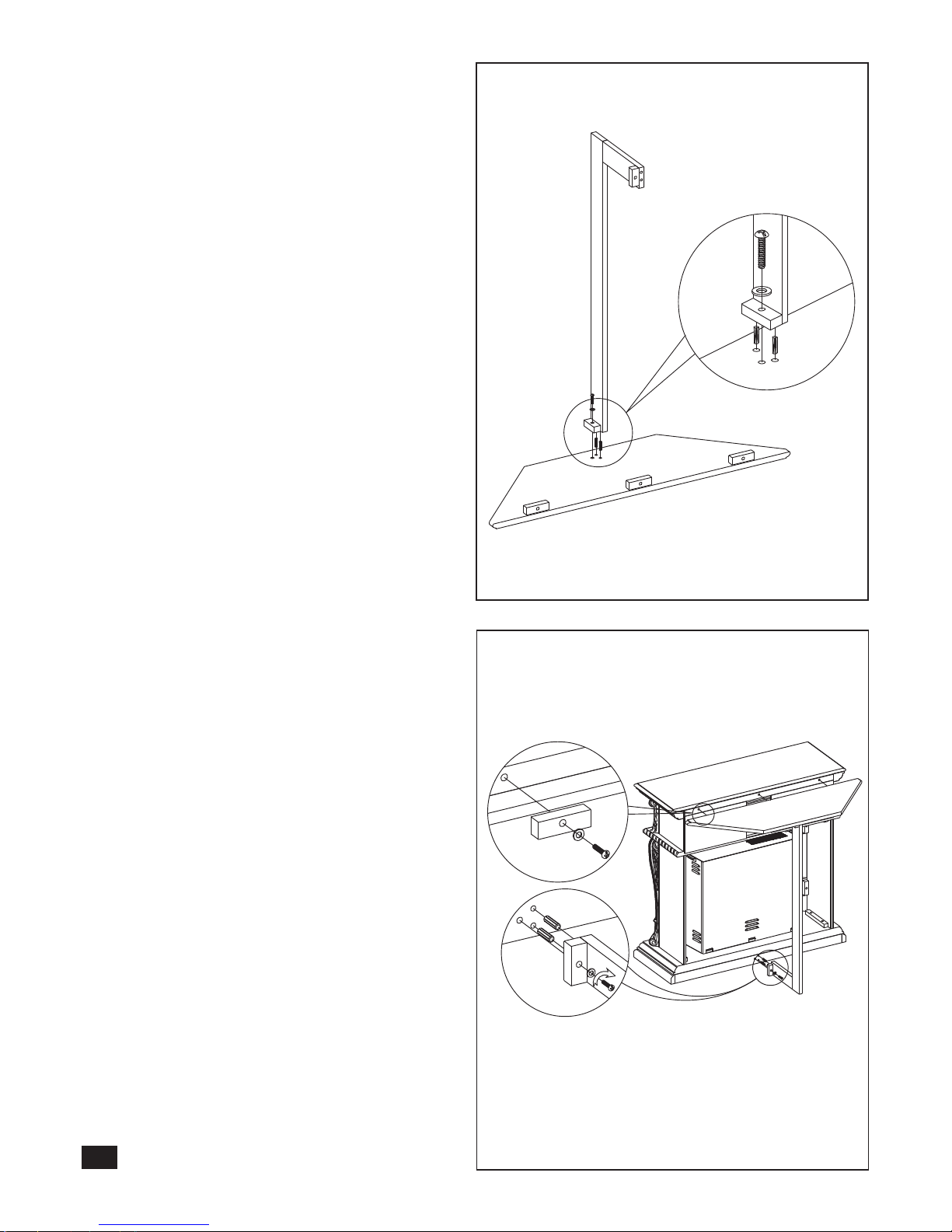

13. Locate the “L” Corner Brace (P), Top Corner
Extension (R) and set out face down on a
scratch-free surface. Insert one Wood Dowel
(N) into each of the pre-drilled holes. Attach
the “L” Brace snug to Top Corner Extension
(R), insert Bolt (L) and Washer (M) into the
holes in the mounting blocks.
HAND TIGHTEN ONLY.
"L"
Corner
Brace
Top Corner
Extension
14. Insert one Wood Dowel (N) into each of the
pre-drilled holes. Carefully slide the
Complete assembly from step 13 into place
at back of Mantel. Then use Bolts (L) and
Washers (M) through the pre-drillled holes in
the mounting blocks.
HAND TIGHTEN ONLY.
Now you may tighten down all the bolts
holding the Corner Back assembly. Be
careful not to over tighten.
N
N
N
N
L
L
M
M
P
R
S-1 V1.0

CHIMENEA CON REPISA DECORATIVA DE MADERA
23DE1447
INSTRUCCIONES PARA EL MONTAJE DE LA REPISA DECORATIVA DE MADERA
www.twinstarhome.com
Línea para llamadas en inglés: 866-661-1218
Línea para llamadas en francés: 866-374-9203
Línea para llamadas en español: 866-661-1218
Servicio de atención al cliente:
Twin-Star International, Inc.
Delray Beach, FL 33445
Fabricado en China
Impreso en China
Repisa De Chimenea De Pared Repisa De Chimenea De Esquina
LISTA DE PIEZAS
Descripción
PIEZAS
Chimenea/Base
Panel Frontal Izquierdo
Panel Frontal Derecho
Panel Frontal Central
Panel Lateral Izquierdo
Panel Lateral Derecho
Repisa/Parte Superior
Soporte Angular En “L”
Pieza Angular Superior
ELEMENTOS PARA EL MONTAJE
Perno 1/4 Pulg. X 1/4 Pulg.
Arandela ¼ Pulg.
Espiga De Madera
Bolígrafo Para Retocar
Pieza
A
B
C
D
E
F
G
P
R
L
M
N
P
Cantidad
1
1
1
1
1
1
1
1
1
25+1 adicional
25+1 adicional
22+1 adicional
1
V1.0
Requiere Un Hogar EléctricoRequiere Un Hogar Eléctrico
Para Chimenea Con CalentadorPara Chimenea Con Calentador
ATENCIÓN
S-2 V1.0
A f n de que los tornillos queden
debidamente ajustados, deberá
colocarles una arandela plana.
LEA TODOS LOS CONSEJOS PRÁCTICOS DE SEGURIDAD
COMIENZO
1. Antes de comenzar con el montaje, utilice las tijeras o una navaja para cortar el envoltorio CON
MUCHO CUIDADO y, a continuación, extraiga todas las piezas. Tenga cuidado de no arrojar los
elementos que utilizará en el montaje de la unidad.
2. Controle que estén todas las piezas de la lista. Si le falta alguna pieza, envíe un mensaje de correo
electrónico o llame a Servicios de atención al cliente: www.twinstarhome.com, o llame al:
(línea en inglés)1-866-661-1218; (línea en francés)1-866-374-9203; (línea en español)
1-866-661-1218. Describa las piezas que necesita y el número del modelo. No se olvide de
colocar su nombre y dirección.
PRECAUCIÓN:
NO MUEVA LA REPISA NI EL HOGAR MIENTRAS
ESTÁN CONECTADOS AL SUMINISTRO DE ENERGÍA.
CONSEJOS PRÁCTICOS
• Para realizar algunos pasos, le recomendamos que solicite ayuda a personas adultas.
• Coloque el hogar eléctrico una vez que haya terminado de montar la repisa decorativa de madera.
Instale el hogar eléctrico desde la parte posterior de la chimenea a f n de evitar que se dañe la base
del hogar.
• Tómese el tiempo necesario para armar la chimenea, hágalo con cuidado, y utilice los elementos
de montaje provistos así como un destornillador Phillips de buena calidad.
LE RECOMENDAMOS QUE NO AJUSTE DEMASIADO LOS TORNILLOS.
• No se siente sobre ninguna parte la repisa de la chimenea.
CUIDADO Y LIMPIEZA
1. Quite el polvo de la chimenea de forma regular con un paño suave que no deje pelusa, o bien
utilice un producto de limpieza.
2. Asimismo, puede aplicar un limpiador no abrasivo. Recuerde secar la chimenea inmediatamente
con un paño o toalla suave.
Si observa la parte Delantero de los
paneles, comprobará que en los lados se
indica Izquierda (Left) y Derecha (Right).
1. Ubique los panel frontal central (D), el panel
frontal derecho (C) y el panel frontal
izquierdo (B) y colóquelos sobre una
superf cie sin rayones.
2. Inserte una espiga de madera (N) en cada
uno de los orif cios pretaladrados.
3. Empuje el Panel Frontal Derecho (C) y el
Panel Frontal Izquierdo (B) ajustándolo al
Panel Frontal Central (D). Asegúrese que las
Espigas de Madera (N) están situadas en los
agujeros pre-perforados. Inserte el tornillo (L)
y la aranderla (M) dentro de los agujeros
pre-perforados en los bloques del montaje.
APRIETE A MANO SOLAMENTE.
Panel
Frontal
Derecho
Panel
Frontal
Izquierdo
panel frontal
central
N
N
N
B
L
M
C
D
S-3 V1.0
4. Ubique la chimenea/base (A) y colóquela con
el lado acabado hacia arriba sobre el piso.
5. Inserte una espiga de madera (N) en cada uno
de los orif cios pretaladrados.
6. Fije el ensamble frontal completo del paso
3 en la chimenea/base (A). Asegúrese de que
las espigas de madera (N) se asienten en los
orif cios pretaladrados de la chimenea/base
(A). Con Tornillo (L) y Arandela (M), f je
los paneles a través de los orif cios
pretaladrados en los bloques de montaje.
APRIETE A MANO SOLAMENTE.
chimenea/base
L
NN
A
N
N
M
7. Sitúe el Panel Lateral Izquierdo (E) y el
Panel Lateral Derecho (F), inserte una Espiga
de Madera (N) dentro de cada uno de los
agujeros pre-perforados. Sujételo al montaje
del panel frontal completado y al
Corazón/Base usando tornillo (L) y arandela
(M) a través de los agujeros pre-perforados
en los bloques del montaje.
APRIETE A MANO SOLAMENTE.
L
E
F
L
L
M
M
M
N
N
N
N
Panel
Lateral
Izquierdo
Panel
Lateral
Derecho
S-4 V1.0
8. Inserte una Espiga De Madera (N) en cada
uno de los orif cios previamente perforados
del borde superior del Conjunto que armó en
el paso 7. Luego, tome la Repisa/Parte
Superior (G) y colóquela, con el lado
acabado hacia arrinba, sobre el conjunto
armado. Desde el interior, ajuste la Repisa
colocando un Tornillo (L) y una Arandela
(M) en los orif cios previamente perforados
de los bloques de montaje.
APRIETE A MANO SOLAMENTE.
9. Utilizando un destornillador Phillips
(cruciforme), apriete todos los pernos,
alternando entre la parte superior e inferior,
la izquierda y la derecha.
10. Quite los dos soportes de montaje f jados en
la parte trasera de los paneles izquierdo y
derecho. Coloque a un lado los tornillos
para madera.
LEAATENTAMENTE TODAS LAS
INSTRUCCIONES DEL “HOGAR
ELÉCTRICO” ANTES DE SU
INSTALACIÓN EN LACHIMENEA
DECORATIVA. UBIQUE EL HOGAR
ELÉCTRICO EN LA POSICIÓN
DEFINITIVA DENTRO DE LA
CHIMENEA.
11. Levante el hogar cuidadosamente, colóquelo
en la parte posterior de la unidad y céntrelo
en la abertura de la chimenea. No empuje el
hogar desde su Base dado que la unidad se
puede dañar.
12. Coloque los soportes de montaje de modo
que el hogar se encuentre nivelado con
respecto a la parte interior del panel frontal
de la repisa.
MUEVA LA UNIDAD COMPLETA
SÓLO EN DISTANCIAS CORTAS.
MUEVA LA UNIDAD COMPLETA
CON MUCHO CUIDADO. SE
NECESITAN DOS PERSONAS PARA
DESPLAZAR LA UNIDAD
COMPLETAAL LUGAR
DEFINITIVO QUE VAA OCUPAR.
Repisa/Parte Superior
Unidad
Terminada
Instalar El
Hogar Desde
La Parte
Posterior
G
N
N
N
N
N
N
N
L
M
Hogar Eléctrico
Para Chimenea
Abrazadera
De Montaje
