Concept2 PDV7575bc Bedienungsanleitung

Plynová deska vestavná

Plynová doska vstavaná

Płyta gazowa do zabudowy

Iebūvējama gāzes plīts virsma

In-built Gas Hob

PDV7575bc

ENLVPLSKCZ

PDV7575bc

PODĚKOVÁNÍ

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem

spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby

iostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Rady a tipy k úspoře energie

Návod k obsluze

Výměna trysek a seřízení minimální výšky plamene

Čištění a údržba

Instalace spotřebiče

Řešení potíží

TECHNICKÉ PARAMETRY

Napětí 230 V ~ 50 Hz

Výrobce si vyhrazuje právo na

případné technické změny,

tiskové chyby a odlišnosti ve

vyobrazení bez předchozího

upozornění.

Typ zemního plynu G20, 20 mbar

Typ propan-butanu (po výměně trysek) G30/G31, 28-30 mbar

Typ a rozměr plynové přípojky G 1/2“

Malý hořák

Tepelný výkon 1,0 kW

Označení trysek Ø 0,78 Ø 0,50

Spotřeba plynu 73 g/h (LPG)

Středně velký hořák

Tepelný výkon 1,75 kW

Označení trysek Ø 1,03 Ø 0,67

Spotřeba plynu 127 g/h (LPG)

Velký hořák

Tepelný výkon 3,0 kW

Označení trysek Ø 1,28 Ø 0,87

Spotřeba plynu 219 g/h (LPG)

WOK hořák

Tepelný výkon 4,2 kW

Označení trysek Ø 0,68 x 1

Ø 1,02 x 2

Ø 0,45 x 1

Ø 0,69 x 2

Spotřeba plynu 308 g/h (LPG)

Max. celkový tepelný výkon 11,7 kW

Vnější rozměry (š x h x v) 750 x 510 x 97

Rozměry pro instalaci (š x h x v) 560 x 480 x 45

Hmotnost 15,8 kg

4PDV7575bc

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání plynové desky

yIhned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy

k poškození.

yPOZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté,

mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!

yPokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte na

dodavatele.

yPřed prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové

materiály.

yObalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

yTento spotřebič musí být instalován v souladu s platnými předpisy

a jeho použití se připouští pouze v dobře větraném prostoru. Před

instalováním a používáním spotřebiče se seznamte s návody.

Při instalaci

ySpotřebič je určený k zabudování do výřezu v pracovní desce kuchyňského

nábytku.

yTěsnění, které je nalepené na okrajích varné desky, zabraňuje zatékání

kapalin pod varnou desku.

yNepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

yPři instalaci musí být spotřebič odpojen od elektrické sítě a hlavní uzávěr

plynu musí být uzavřený.

yOvěřte, zda připojované napětí a přívod plynu odpovídá hodnotám na

typovém štítku spotřebiče. Používejte pouze přívod elektrického napětí s

uzemněním.

yPo instalaci musí být volně přístupná elektrická zástrčka, nebo jistič a uzávěr

přívodu plynu.

yTento spotřebič může být používán v domácnostech a podobných

prostorech, jako jsou:

yKuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

ySpotřebiče používané v zemědělství.

ySpotřebiče používané hosty v hotelích, motelech a jiných oblastech.

ySpotřebiče používané v podnicích zajišťujících nocleh se snídaní.

PDV7575bc

yBěhem použití spotřebiče zajistěte dostatečné větrání místnosti,

protože při hoření plynu dochází ke spalování kyslíku v místnosti a

vzniku škodlivých spalin!

yUjistěte se, že během vaření je místnost dobře odvětrávaná.

Během vaření doporučujeme mít zapnutý odsavač par z důvodu

odtahu škodlivých spalin a vzniklé páry během vaření.

yPřívodní kabely jiných elektrospotřebičů se nesmějí dotýkat horkých mřížek

hořáků. Může se poškodit jak izolace kabelů, tak i samotný spotřebič.

yNedotýkejte se horkých povrchů během použití, nebo krátce po použití

spotřebiče.

yNesahejte na spotřebič vlhkýma, nebo mokrýma rukama.

yNepoužívejte spotřebič, pokud přijde do kontaktu s vodou.

yPokud se pod spotřebičem nachází zásuvka, nesmíte v ní uchovávat žádné

hořlavé předměty nebo spreje. Nebezpečí požáru!

yNedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat,

používejte ho mimo jejich dosah.

yDěti si nesmí hrát se spotřebičem.

yDbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

yNedovolte, aby byl spotřebič používán jako hračka.

yTento spotřebič může být používán dětmi ve věku od 8 let výše a osobami

se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo

bez patřičných zkušeností a znalostí, pokud jsou pod dohledem, nebo byly

seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí

jeho rizikům.

yV případě poruchy vypněte spotřebič, vytáhněte zástrčku ze zásuvky

elektrického napětí a uzavřete přívod plynu ke spotřebiči.

yPři vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

yNeponořujte přívodní kabel, nebo zástrčku do vody ani do jiné kapaliny.

yPravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

yNezapínejte poškozený spotřebič.

yNení-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací

prvky ve vypnuté poloze.

yHořáky používejte pouze v případě, když je na nich varná nádoba.

Nezahřívejte prázdné varné nádoby.

6PDV7575bc

yPOZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku

nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití

nádob s menším průměrem než které je doporučeno, by mohl plamen začít

hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových

držadel.

yNepoužívejte varné nádoby s prohnutým dnem, nebo s menším průměrem

dna než je doporučeno. Snižovala by se tím tak účinnost vaření.

yVarné nádoby musí stát na mřížkách hořáků, nesmí stát přímo na hořácích!

yVarné nádoby stavte nad střed hořáků, jinak hrozí nebezpečí převrhnutí.

yNestavte horké varné nádoby na ovládací panel, nebo na okraj spotřebiče.

Mohlo by dojít k jeho poškození.

yPokud sundáte varnou nádobu z plynového hořáku, snižte jeho plamen na

minimum, nebo hořák úplně vypněte!

yNedoporučujeme zahřívat nádobí současně na více hořácích, protože

následná akumulace tepla pod nádobím by mohla vést k poškození

spotřebiče.

yNa spotřebiči nikdy nepoužívejte varné nádoby z plastu, nebo z hliníkové

fólie.

yNa spotřebič neodkládejte hořlavé předměty. Hrozí nebezpečí požáru!

yNepoužívejte spotřebič jako pracovní plochu, nebo jako odkládací prostor!

yUdržujte spotřebič v čistotě. Zbytky jídla by se mohly při provozu vznítit a

způsobit požár!

yPři fritování nebo smažení pokrmů mějte tyto pokrmy stále pod dohledem.

Při přehřátí oleje hrozí nebezpečí požáru!

yTuk, nebo olej nikdy nezahřívejte bez dozoru. Přehřátý olej, nebo tuk se může

rychle vznítit. Hrozí nebezpečí požáru!

yKdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned

přikryjte pokličkou nebo talířem. Spotřebič vypněte a nádobu na něm nechte

vychladnout.

yNepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

yNepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je

opotřebované, případně má jiné defekty.

yNa čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a

čištěním prodlužujete životnost spotřebiče.

yČištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud

nejsou starší 8 let a pod dozorem.

PDV7575bc

Případné závady

ySpotřebič může opravovat a zásahy v něm provádět pouze kvalikovaný

odborník.

yPři opravách a zásazích musí být spotřebič odpojen od elektrické sítě.

Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.

yPři vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

yPokud dojde k poškození přívodního kabelu, obraťte se na autorizovaný

servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako

záruční.

8PDV7575bc

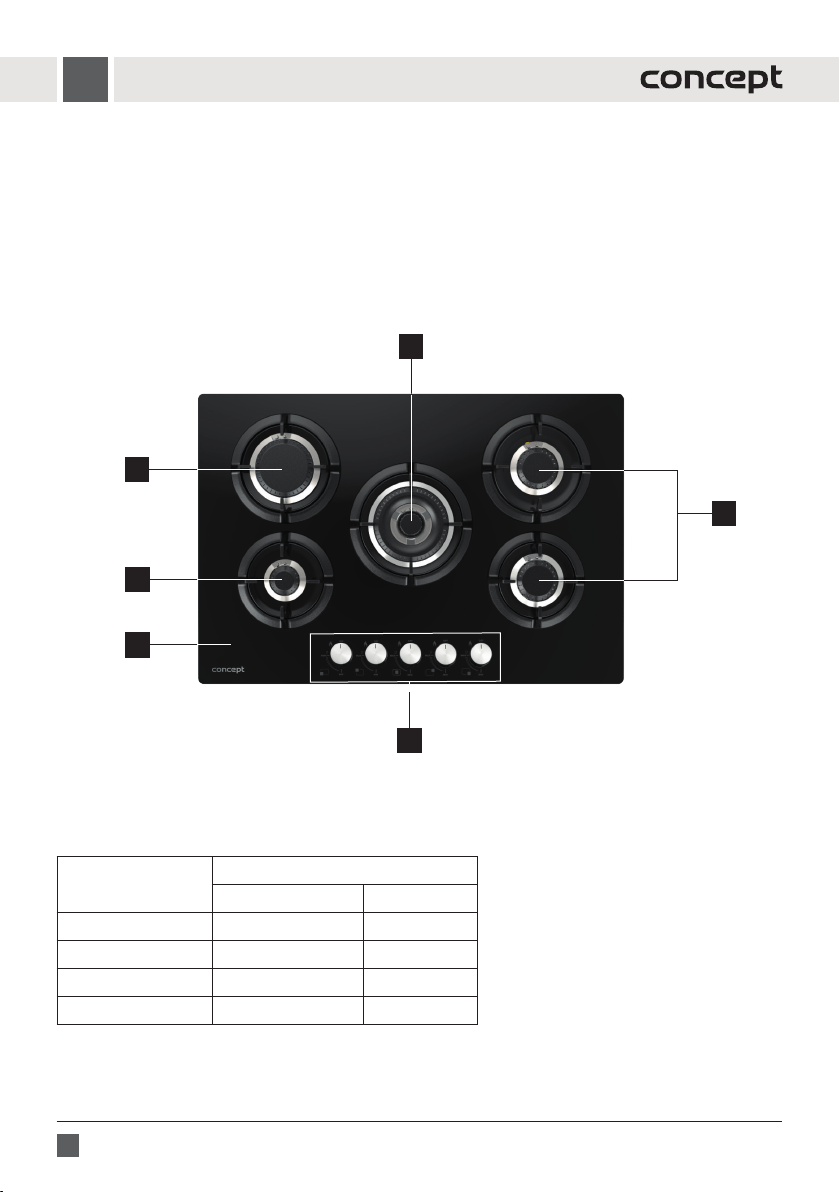

POPIS VÝROBKU

1 Skleněná deska

2 Malý hořák

3 Středně velký hořák

4 WOK hořák

5 Ovládání jednotlivých hořáků

6 Litinové mřížky hořáků

RADY A TIPY K ÚSPOŘE ENERGIE

Průměr dna nádobí musí odpovídat průměru hořáku.

Typ hořáku Průměr dna nádobí

Min. Max.

WOK hořák 200 mm 240 mm

Středně velký hořák 160 mm 180 mm

Malý hořák 120 mm 160 mm

Velký hořák 200 mm 240 mm

Poznámka:

yNepoužívejte nádobí přesahující okraj hořáku nebo nádobí, které je menší než daný hořák.

PDV7575bc

Vždy používejte nádobí, které je pro

daný hořák vhodné, abyste zabránili

zbytečné spotřebě plynu a ožehnutí

nádobí.

Na velkých hořácích nepoužívejte

nádobí malého průměru. Plameny nesmí

dosahovat na boky nádobí.

Aby byla ztráta energie co nejmenší,

zakryjte nádobí pokličkou.

Nevařte bez pokličky nebo se zpola

odkrytou pokličkou - vede to ke ztrátám

energie.

Používejte pouze nádobí s plochým

dnem.

Nepoužívejte nádobí s vypouklým, nebo

s prohnutým dnem.

Nádobí vždy postavte přesně nad střed

hořáku, nikoli k jedné straně.

Nestavějte nádobí na okraj hořáku,

mohlo by dojít k jeho převrácení.

Na mřížky hořáků v blízkosti ovladačů

nestavějte nádobí s velkým průměrem,

které by se v případě postavení nad

střed hořáku dotýkalo ovladačů, nebo

bylo v jejich bezprostřední blízkosti,

čímž by docházelo ke zvýšení teploty

vmístě ovladačů a mohlo by dojít k

jejich poškození.

Nádobí vždy postavte na mřížku hořáku.

Nádobí nikdy nestavte přímo na kryt

hořáku.

Nic nepokládejte mezi nádobí a mřížku

hořáku (omezovač plamene, azbestovou

desku atd.). Mohlo by dojít k závažnému

poškození spotřebiče.

Pokud je nádobí umístěné na mřížce

hořáku, manipulujte s ním opatrně.

Spotřebič (desku) nadměrně

nezatěžujte. Vyvarujte se úderům

těžkými předměty.

10 PDV7575bc

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít vlhkým hadříkem.

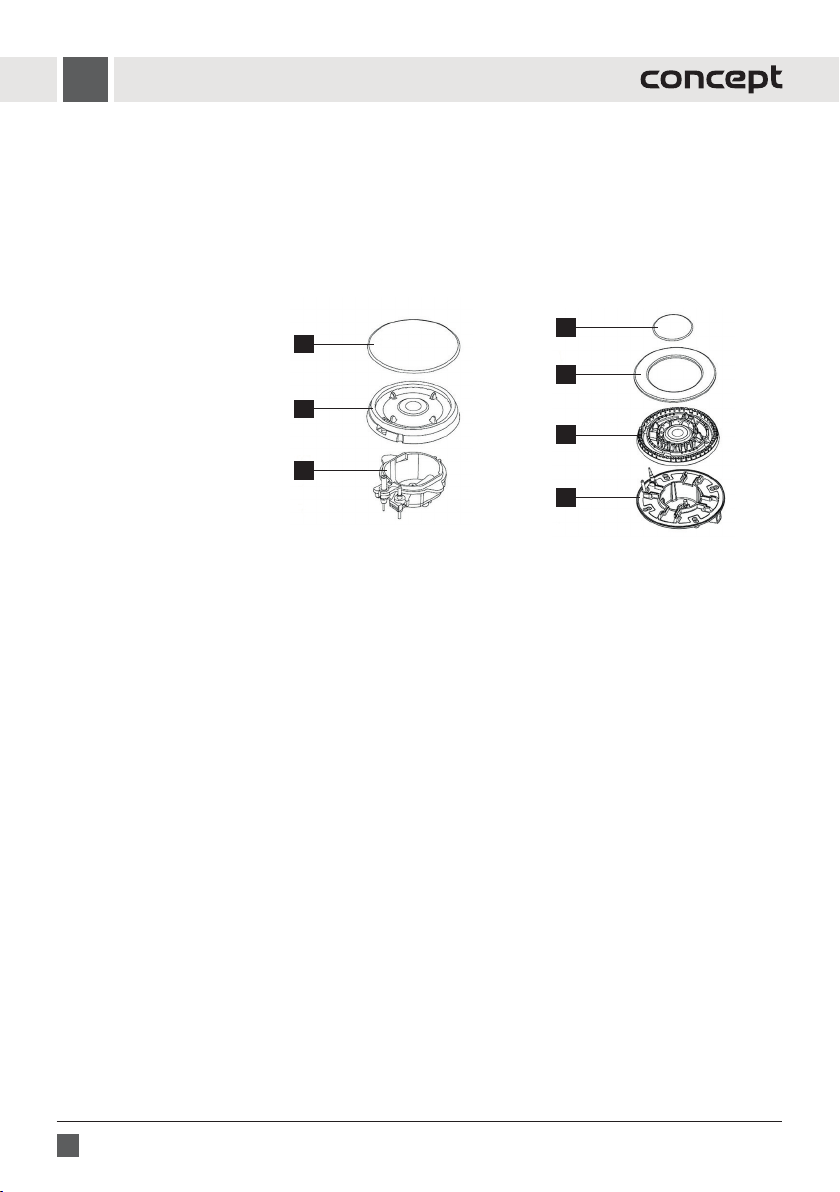

Všechny hořáky pečlivě sestavte dle Obr. 1a a Obr. 1b, aby všechny díly dosedly správně a plamen byl pak

rovnoměrný.

1. Kryt hořáku

2. Kryt hořáku WOK – vnitřní

3. Kryt hořáku WOK – vnější

4. Rozdělovač plamene

5. Tělo hořáku

1. Rozdělovač plamene (4) umístěte na tělo hořáku (5) tak, aby zapalovací elektroda a termoelektrický článek

procházely příslušnými otvory v rozdělovači plamene (4).

2. Kryt hořáku (1), případně kryty WOK hořáku (2) a (3), umístěte na rozdělovač plamene (4).

Zapálení hořáku

Každý hořák je vybaven bezpečnostním zařízením, které je určeno k uzavření přívodu plynu v případě, pokud

dojde k zhasnutí plamene.

Symbol vedle jednotlivých ovladačů hořáku ukazuje, který hořák je příslušným ovladačem ovládán.

1. Stiskněte a otočte příslušný ovladač hořáku proti směru hodinových ručiček do maximální polohy (MAX).

2. K automatickému zapálení hořáku dojde pouze v případě, pokud přidržíte ovladač hořáku vmaximální

poloze.

3. Po zapálení hořáku podržte stisknutý ovladač hořáku přibližně 15 sekund. Následně stisknutí uvolněte.

4. Po uvolnění stisknutého ovladače hořáku upravte plamen otáčením ovladače na požadovanou úroveň.

Provozní poloha musí být v rozmezí mezi maximální (MAX) a minimální polohou (MIN).

5. K vypnutí hořáku otočte ovladačem po směru hodinových ručiček do polohy OFF (vypnuto).

Obr. 1a Obr. 1b

Inhaltsverzeichnis

Sprachen:

Andere Concept2 Kochfeld Handbücher

Concept2

Concept2 IDV5260 Bedienungsanleitung

Concept2

Concept2 IDV 2660n Bedienungsanleitung

Concept2

Concept2 IDV4560bf Bedienungsanleitung

Concept2

Concept2 PDV7460bc Bedienungsanleitung

Concept2

Concept2 PDV7230bc Bedienungsanleitung

Concept2

Concept2 PDV7260bc Bedienungsanleitung

Concept2

Concept2 IDV4460 Bedienungsanleitung

Concept2

Concept2 PDV7160wh Bedienungsanleitung

Concept2

Concept2 IDV 2330 Bedienungsanleitung

Concept2

Concept2 IDV4260 Bedienungsanleitung

Concept2

Concept2 IDV5660 Bedienungsanleitung

Concept2

Concept2 IDV 2660 Bedienungsanleitung

Concept2

Concept2 IDV3560 Bedienungsanleitung

Concept2

Concept2 IDV1430 Bedienungsanleitung

Concept2

Concept2 IDV 2760WH Bedienungsanleitung

Concept2

Concept2 IDV2460 Bedienungsanleitung

Concept2

Concept2 SDV 2330 Bedienungsanleitung

Concept2

Concept2 IDV5360 Bedienungsanleitung

Concept2

Concept2 SDV1260 Bedienungsanleitung

Concept2

Concept2 SDV1230 Bedienungsanleitung

Concept2

Concept2 PDV4760 Bedienungsanleitung

Concept2

Concept2 SDV3460 Bedienungsanleitung

Concept2

Concept2 IDV2060 Bedienungsanleitung

Concept2

Concept2 PDV7060 Bedienungsanleitung

Beliebte Kochfeld Handbücher anderer Marken

Siemens

Siemens EX875KYV1E Technisches Datenblatt

AEG

AEG CERAMIC HOB 6010 K Bedienungsanleitung

VALERA

VALERA CT 70A Bedienungsanleitung

Zanussi

Zanussi ZGF 6420 Bedienungsanleitung

Gaggenau

Gaggenau CI 273 Bedienungsanleitung

G3 Ferrari

G3 Ferrari Energy Bedienungsanleitung

Pkm

Pkm IN4B Bedienungsanleitung

Award

Award H903BG Bedienungsanleitung

Zanussi

Zanussi VCH 5005 RZ Bedienungsanleitung

Miele

Miele KM 523 Bedienungsanleitung

Hotpoint

Hotpoint IS67V8CCXT/E Bedienungsanleitung

AEG

AEG HK854870XB Bedienungsanleitung

Cookology

Cookology SEP600BK Bedienungsanleitung

Bauknecht

Bauknecht Hob Bedienungsanleitung

Zanussi

Zanussi ZGM 782 Bedienungsanleitung

dipo INDUCTION

dipo INDUCTION DIBK218S Bedienungsanleitung

Miele

Miele KM 5987 Bedienungsanleitung

Miele

Miele KM 360 G Bedienungsanleitung
