Convision CC-8 Series Bedienungsanleitung

Installationshandbuch
1
Benutzerhandbuch
CONVISION
CC-81xx Serie
Stand: April 2012 Convision Systems GmbH
www.convision.com

Benutzerhandbuch Convision Systems GmbH
Erläuterungen zum Benutzerhandbuch
Das Benutzerhandbuch besteht aus zwei Teilen:
1. Installationshandbuch
Im Installationshandbuch-Teil finden Sie die elektrische und mechanische Installation von der Kamera
2. Konfigurationshandbuch
Im Konfigurations-Handbuchteil finden Sie die Beschreibung der Benutzerschnittstelle über den
Internet-Browser und die Einstellungen der Parameter der Kamera, wie z.B. Videoeigenschaften,
Ereignisse, usw.

Teil 1
Installationshandbuch
Megapixel-Netzwerkkamera
CONVISION CC-81xx Serie
Vers. 1.3
Stand: März 2012 Convision Systems GmbH

Installationshandbuch CC-81xx Serie 1

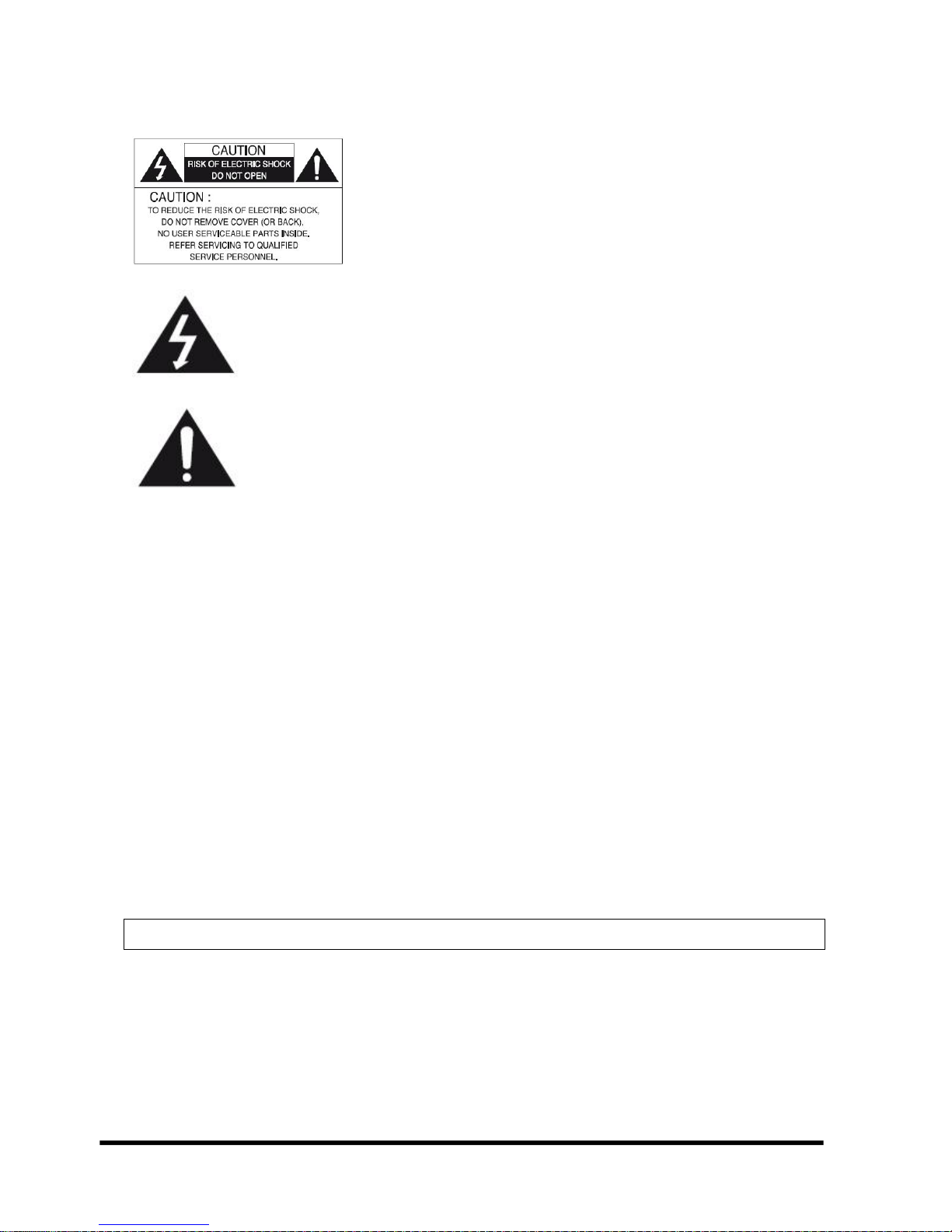

Warnung vor gefährlicher elektrischer Spannung.
Zur Wartung befolgen Sie bitte dieAnweisungen des Handbuches.
INFORMATION - Dieses Gerät entspricht den Richtlinien der Kategorie A für digitale Geräte, gemäß § Teil
15 der FCC- Richtlinien und der CE-Richtlinien.
Diese Richtlinien dienen dem angemessenen Schutz gegen schädliche Störung wenn das Gerät in einer
kommerziellen Umgebung genutzt wird. Das Gerät kann Hochfrequenzenergie erzeugen. Dies kann
bei nicht sachgemäßem Gebrauch schädliche Störungen zu den Funkverbindungen verursachen.
Der Betrieb dieses Gerätes im Privatbereich kann schädliche Störungen verursachen. In diesem Fall ist der
Benutzer aufgefordert, die Störung auf eigene Kosten zu beheben.
WARNUNG Änderungen oder Abänderungen, die nicht ausdrücklich vom Hersteller genehmigt
wurden, unterliegen keiner Garantieverpflichtung.
VORSICHT : Zur Verhinderung von elektrischen Schlägen oder Feuer:
Verwenden Sie keine anderen Energiequellen als angegeben.
Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus
Die Installation sollte nur von qualifiziertem Fachpersonal durchgeführt werden!

Installationshandbuch CC-81xx Serie 2
Warnung
Die Kamera muss regelmäßig gewartet werden.
Kontaktieren Sie bitte einen Spezialisten für die Inspektion.
Benutzen Sie bitte Ihre Kamera bei einem Defekt nicht weiter
Falls Sie Ihre Kamera bei Rauchentwicklung oder Überhitzung weiterbenutzen,
kann ein Brand verursacht werden.
Installieren Sie die Kamera nur auf einem tragfähigen Untergrund
Bei nicht passendem Untergrund kann es zu Verletzungen oder Beschädigungen kommen.
Berühren Sie niemals die Stecker mit feuchten Händen
Sie könnten einen Stromschlag erleiden.
Bauen Sie die Kamera nicht auseinander
Es kann einen elektrischen Schlag oder andere Gefahren geben.
Die Kamera nicht in der Nähe eines Gas- oder Öllecks benutzen
Es könnte ein Feuer entstehen oder andere Gefahren geben.

Installationshandbuch CC-81xx Serie 3
Inhaltsverzeichnis
1. Installation von IP-Scan auf einem Windows PC 4
2. Die CC-81xx Serie 4
3. Basis-Installation der Kamera 4
4. VideoAusgang 6
5. Konfiguration der Netzwerk Einstellungen 6
6. Zugriff auf die IP-Kamera über das Web-Interface 7
7.Anschluss der Kamera an ein NVR System 8

Installationshandbuch CC-81xx Serie 4
1Installation von IP-Scan auf einem Windows PC
Das IP-Scan Programm dient zur Konfiguration von Netzwerkeinstellungen der Kamera. Das IP-Scan Programm
steht Ihnen auf CD-ROM zur Verfügungoder Sie können es von unserer Website downloaden unter
www.convision.de .
2Die CC-81xx Serie
Nachstehend wird die Rückseite der Kamera-Serie mit den zugehörigen IO Kabeln (oben rechts) und dem
Netzanschlusskabel (unten rechts) abgebildet.
Die folgende Darstellung beschreibt das Elektro-Schema des digitalen Eingangs:
- Umgebungstemperatur: 25º C
- ausschließlich TTL-Signal
- Externe Spannungsquelle: 3-5Vdc ±10%
- TTL-Signal High/Low Level: 3.3V
- Max. Stromversorgung: 20mA
3Basis-Installation der Kamera
Bitte lesen Sie die folgenden Hinweise sorgfältig durch, bevor Sie mit der Installation beginnen. Die nachfolgenden
Schritte sind empfohleneArbeitsschritte zur Installation, es kann aber abhängig von der Installationsumgebung falls
nötig davon abgewichen werden.

Installationshandbuch CC-81xx Serie 5
1. Schrauben Sie das Objektiv auf den Objektivaufnehmer der Kamera und verbinden Sie das Kabel des Objektives
mit demAUTO IRIS Eingang auf der Rückseite der Kamera.
ACHTUNG: Schrauben Sie das Objektiv nicht zu fest auf, da ansonsten das Objektiv in Kontakt mit der Sensor
Platte der Kamera kommen könnte.
2. Befestigen Sie Kamera auf einer Halterung oder in einem Schutzgehäuse.
3. Schließen Sie ein CAT5 RJ-45 Ethernet Kabel an.
4. Falls Sie digitale I/O oder RS-422/RS-485 Geräte betreiben möchten, schließen Sie bitte ein I/O-Kabel an die
Kamera an.
5. Wenn benötigt, verbinden Sie die digital I/O-Kabel entsprechend.
ACHTUNG: Ein unsachgemäßes Vertauschen der positiven/negativen Kabel kann zu Problemen führen und kann
die Kamera oder I/O-Geräte irreparabel schädigen.
6. Wenn benötigt, verbinden Sie die RS-422/RS-485 Geräte.
ACHTUNG: Ein unsachgemäßes Vertauschen der positiven/negativen Terminals führt zur irreparablen
Beschädigung der Kamera.
7. Anschluss vonAudio Eingang/Ausgang; die Kameraverfügt über ein eingebautes Mikrofon.
8. Verbinden Sie das Netzkabel mit der PowerAnschlussbuchse.
ACHTUNG: Unsachgemäße Verbindung von positiven/negativen Buchsen führt zu irreparabler Beschädigung der
Kamera.
9. Wenn benötigt, schieben Sie bitte eine SD-Karte in den dafür vorgesehenen SD-Karten Slot.
10. Verbinden Sie nun das Netzteil mit dem Netzkabel der Kamera. Es gibt keinen separaten Einschalter, mit der

Installationshandbuch CC-81xx Serie 6
Stromzufuhr startet die Kamera automatisch.
Die Kamera kann ebenso auch über PoE versorgt werden.
4VideoAusgang
Das Videosignal kann durch die 3 Videoanschlüsse des I/O-Kabels sowohl im “component” als auch im “composite”
Format ausgegeben werden.
HINWEIS: Die CC-81xx Serie unterstützt nur das „composite“ Videosignal, nicht das “component“. Ein für das
„composite“ benötiger RCA-BNCAdaptor ist bei dieser Kamera nicht eingebaut.
5Konfiguration der Netzwerk Einstellungen
Die Werkseinstellung der IP-Adresse lautet wie folgt:
IPAddress 192.168.1.2
Subnet Mask 255.255.255.0
Gateway 192.168.1.1
Starten Sie das IP-Scan Programm von der beigefügten CD-ROM und wählen Sie aus den angezeigten Geräten das
Gerät mit der IP-Adresse 192.168.1.2, um die von Ihnen installierte Kamera zu konfigurieren. Wählen Sie dann die
Taste „Change Settings“, um die Netzwerkeinstellungen Ihrer Kamera zu ändern. Nehmen Sie die gewünschten
Netzwerk-Einstellungen vor und drücken Sie auf „Apply“, um die vorgenommen Einstellungen zu übernehmen.

Installationshandbuch CC-81xx Serie 7
6Zugriff auf die IP-Kamera über das Web-Interface
Wenn Sie die IP-Kamera das erste Mal über die Brwoser-Oberfläche ansprechen möchten oder wenn Sie die IP-
Adresse geändert haben, werden einige Einstellungen zumActiveX Control benötigt.
1. ÖffnenSie den Browser des Internet Explorers
2. Geben Sie die IPAdresse in die URL-Zeile ein: http://<IPADDRESS> (z.B. http://10.1.21.53)
3. Pop-up Fenster und Meldungen zum Download oder zur Ausführung des Active X Controls (Beispiele unten)
werden voraussichtlich erscheinen.
Wählen Sie immer Installieren oder Ausführen bei all diesen Meldungen aus.
Klicken Sie auf die “add-on” Meldung und wählen Sie “RunAdd-on”
Wiederholen Sie die oben genannten Schritte bis alle ActiveX Controls initiert wurden. Sobald dieser Prozess
vollständig abgeschlossen ist, wird das Live Bild im IE dargestellt.
