Custom Audio Electronics FUSION NF Beilage

Italiano / English

GUIDA RAPIDA

SHORT GUIDE

FUSION NF

Grazie per aver scelto

un prodotto Custom®

Thank you for choosing

a Custom®product

Per i dettagli relativi ai comandi consultare il manuale cod.

77100000003300

For details on the commands, refer to the manual with code

77200000003700

MANUAL

BOX CONTENT

Make sure that all the components illustrated below are present in the box and that there

are no signs of damage.

1. AC adapter

2. Device

3. Documentation (Short guide)

4. AC power cable

CONTENUTO DELLA CONFEZIONE

Assicuratevi che vi siano i componenti illustrati in seguito e che essi non siano danneggiati.

1. Adattatore CA

2. Dispositivo

3. Documentazione (Guida rapida)

4. Cavo di alimentazione CA

431 2

ITALIANO ENGLISH

DEVICE DESCRIPTION

1. Cover for paper compartment

2. Touch screen

3. Paper out

4. Customer side display

5. Button for manual opening of

paper compartment cover

6. ON/OFF key

7. Status LED

8. HDMI port

9. Drawer port

10. ETHERNET port

11. RS232 port (x2, x4)

12. USB port (x4, x2)

13. Power supply port

14. MiniUSB port (only for printer rmware up-

grade)

15. Device label

DESCRIZIONE DEL DISPOSITIVO

1. Coperchio vano carta

2. Touch screen

3. Uscita carta

4. Display lato cliente

5. Pulsante apertura manuale

coperchio carta

6. Tasto ON/OFF

7. LED di stato

8. Porta interfaccia HDMI

9. Porta cassetto

10. Porta interfaccia ETHERNET

11. Porta interfaccia RS232 (x2, x4)

12. Porta interfaccia USB (x4, x2)

13. Porta alimentazione

14. Porta interfaccia miniUSB (solo per aggior-

namento rmware della stampante)

15. Etichetta prodotto

FUSION PC

15 14

13 12 11 11 10 9 8

1415

13 12 12 11 10 9 8

FUSION ANDROID

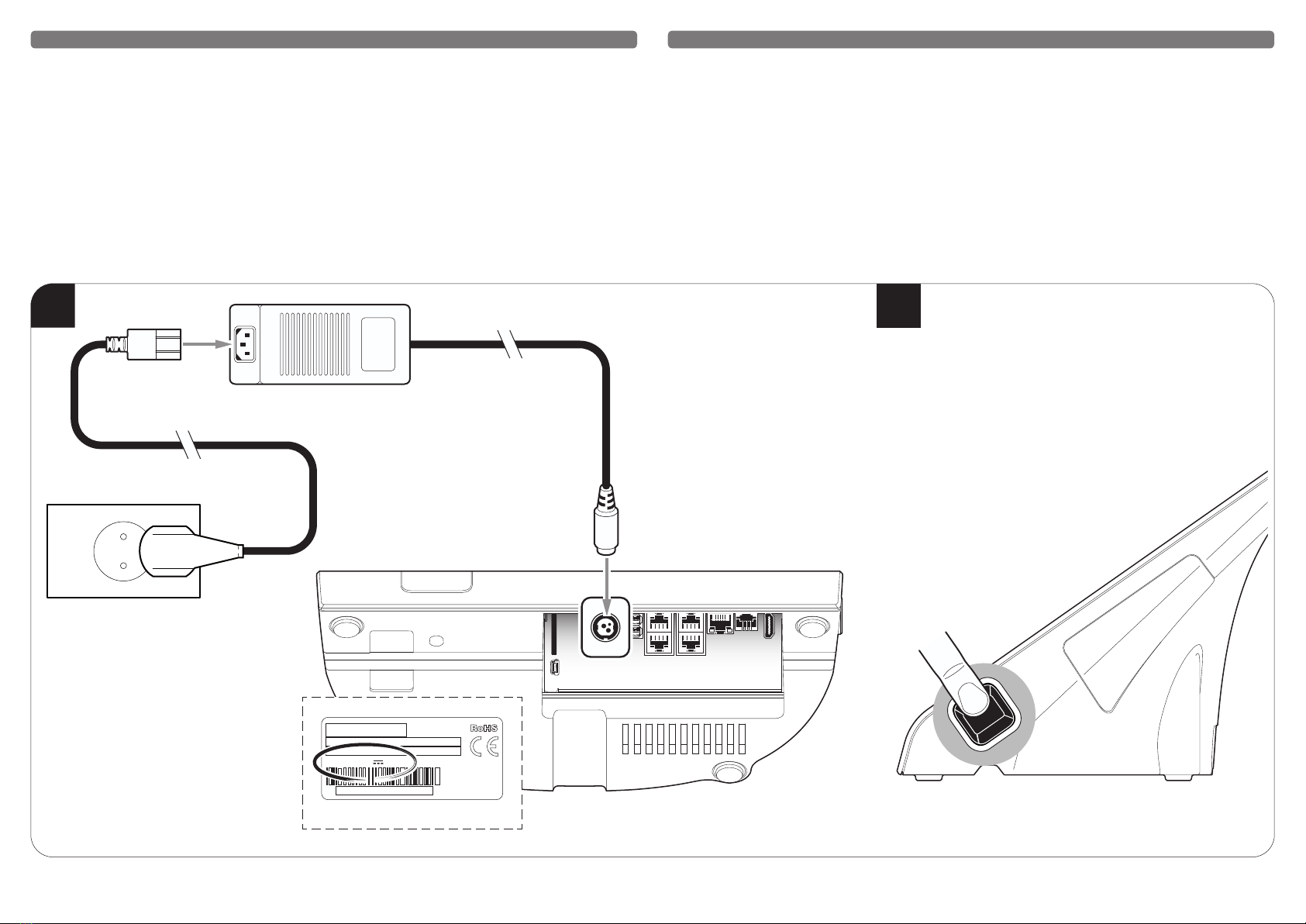

SWITCH THE DEVICE ON/OFF

• Connect the power adapter (supplied) to the device and the mains outlet. Use the type

of electrical power supply indicated on the label.

• Switch device On pressing key ON/OFF.

• Switch device Off pressing key ON/OFF.

ACCENSIONE E SPEGNIMENTO

• Collegare l’adattatore di rete in dotazione al dispositivo e alla presa di rete. Utilizzare il

tipo di alimentazione elettrica indicato sull’etichetta del dispositivo.

• Accendere il dispositivo premendo il tasto ON/OFF.

• Spegnere il dispositivo premendo il tasto ON/OFF.

ON/OFF

IN DC 24V 1.46A

VIn 24Vdc

ITALIANO ENGLISH

CONNECTIONSCOLLEGAMENTI

ETHERNET

SERIAL DEVICE

ETHERNET

SERIAL DEVICE

FUSION ANDROID

FUSION PC

HOST USB CASH DRAWER

CASH DRAWER

USB DEVICE

(debug port

to connect to PC)

cod. 26500000000308

cod. 26500000000049

USING INTERNAL PRINTER

To use the internal printer of the device setting the following serial communication param-

eters:

FUSION PC

SERIAL INTERFACE

Communication port COM6

Communication speed 115200

Data bits 8

Parity None

Stop bits 1

Handshaking Hardware

FUSION Android

SERIAL INTERFACE

Communication port /dev/ttymxc4

Communication speed 115200

Data bits 8

Parity Nessuna

Stop bits 1

Handshaking Hardware

Notes:

The display is controlled and managed by the internal printer.

For the communication protocol, refer to the comnmands manual of the device with code 77200000003700.

The printer is compatible with the CePrinterSet software available in the download area of the web site

www.custom.biz.

With the CePrinterSet software tool it is possible upgrade the printer rmware (only for FUSION PC ).

UTILIZZO STAMPANTE INTERNA

Per l'utilizzo della stampante interna del dispositivo impostare i seguenti parametri di co-

municazione dell'interfaccia seriale:

FUSION PC

INTERFACCIA SERIALE

Porta di comunicazione COM6

Velocità di comunicazione 115200

Bit di dati 8

Parità Nessuna

Bit di stop 1

Controllo di usso Hardware

FUSION Android

INTERFACCIA SERIALE

Porta di comunicazione /dev/ttymxc4

Velocità di comunicazione 115200

Bit di dati 8

Parità Nessuna

Bit di stop 1

Controllo di usso Hardware

Note:

Il display è pilotato e gestito dalla stampante interna.

Per il protocollo di comunicazione fare riferimento al manuale comandi del dispositivo cod. 77100000003300.

La stampante è compatibile con il software CePrinterSet disponibile nell'area DOWNLOAD del sito www.custom.biz.

Con il software CePrinterSet è possibile fare l'aggiornamento rmware della stampante (solo per FUSION PC).

ITALIANO ENGLISH

SEGNALAZIONI DI STATO

OFF DISPOSITIVO NON ALIMENTATO

BLU DISPOSITIVO ACCESO

ROSSO DISPOSITIVO ALIMENTATO MA SPENTO

STATUS MESSAGES

OFF DEVICE OFF (NON POWERED DEVICE)

BLUE DEVICE ON

RED DEVICE OFF (POWERED DEVICE)

SERVICE

123

CARICAMENTO DELLA CARTA

• Il meccanismo di apertura del coperchio scatta automaticamente quando la carta nisce

e invita l’utente a una semplice e veloce sostituzione. In caso di anomalie premere il

tasto OPEN presente sul touch screen o il pulsante di servizio.

• Inserire il rotolo nel vano carta e far uscire la carta per alcuni centimetri.

• Chiudere il coperchio del dispositivo. Un triplo bip sonoro avverte che il dispositivo è

pronto all’uso.

LOADING PAPER

• The opening mechanism of the cover snaps automatically in case of paper end and

invites the user to a quick and easy replacement. In case of faults press the OPEN key

on the touch screen or the service button.

• Insert the paper roll in the paper compartment and pull out the paper for a few centimetres.

• Close the cover of paper compartment. A triple beep warns that the device is ready for use.

ITALIANO ENGLISH
