DFF092C1BSLDB / DFF092C1WDB

FROST FREE REFRIGERATOR

RÉFRIGÉRATEUR SANS GIVRE

REFRIGERADOR SIN ESCARCHA

Remove exterior and interior packings, wipe the

outside thoroughly with a soft dry cloth and the

inside with a wet, lukewarm cloth. Avoid placing the

unit in a narrow recess or near any heat source, direct

sunlight, or moisture. Let air circulate freely around

the unit. Keep the rear of the refrigerator 2 inches

away from the wall.

Location

1) Select a place with a strong, level floor.

2) Allow 2 inches of space between the back of the

refrigerator and any adjacent wall.

3) Avoid direct sunlight and heat. Direct sunlight

may affect the acrylic coating. Heat sources

nearby will cause higher electricity consumption.

The refrigerating system in this refrigerator is a

“Frost Free” system. This type of system requires no

user intervention (i.e. defrosting) other than selecting

required cooling temperatures and the usual care and

maintenance.

To avoid vibration, the unit must be set level. This is

accomplished by adjusting the front leveling leg,

located under the refrigerator.

NOTES:

• This appliance is intended for FREE-STANDING

INSTALLATION ONLY, and is NOT intended to

be built-in.

• Before connecting this appliance to electrical

power supply, leave it to stand for approx. 24

hours, which will reduce the possibility of mal-

function in the cooling system due to transport

handling.

• This appliance is approved for INDOOR USE

ONLY and is NOT intended for outdoor operation.

IMPORTANT:

AMBIENT TEMPERATURES BELOW 50º F (10º

C) WILL AFFECT THE OPERATION OF YOUR

REFRIGERATOR. WHEN THE UNIT IS PLACED

IN AN AREA WHERE THE TEMPERATURE

DROPS LOWER THAN 50º F (10º C), SET THE

TEMPERATURE CONTROL SELECTORS TO

“MAX” IN BOTH THE REFRIGERATOR AND

FREEZER SECTIONS.

NOTE:

IF THE UNIT IS UNPLUGGED, HAS LOST

POWER, OR IS TURNED OFF, YOU MUST WAIT

3 TO 5 MINUTES BEFORE RESTARTING THE

UNIT. IF YOU ATTEMPT TO RESTART BEFORE

THIS TIME DELAY, THE REFRIGERATOR-

FREEZER WILL NOT START.

INSTALLATION INSTRUCTIONS

DOOR AND HINGE REMOVAL

1. Unplug refrigerator or disconnect power.

2. Keep both doors closed until you are ready to lift them free from the cabinet.

NOTE: Provide additional support for the doors while the hinges are being moved. Do not depend on the door

magnets to hold the doors in place while you are working.

3. Remove the parts for the top hinge as shown in Top Hinge graphic. Lift the freezer door from the cabinet.

4. Remove the parts for the center hinge as shown in the Center Hinge graphic. Lift the refrigerator door free

from the cabinet.

5. Remove the parts for the bottom hinge as shown in the Bottom Hinge graphic.

DOOR REVERSAL CABINET

1. Remove the cover of upper hinge hole from left side and move them to opposite side (see Graphic 1).

2. Remove hole plugs from left side and move them to opposite side (see Graphic 2)

Your refrigerator is built with a reversible door. You have the choice of either opening it from the left or the

right side. In order to reverse the opening direction of your door, please follow these simple instructions:

IMPORTANT

Before you begin, unplug refrigerator or disconnect power. Remove food

and any adjustable door or utility bins from doors.

DOOR REVERSAL

INSTRUCTIONS

INSTALLATION INSTRUCTIONS

DOORS

1. Remove door hinge hole plug from the top of freezer and refrigerator door (see graphic 4)

2. Remove the door stop from refrigerator door and move to the other side (see graphic 5)

3. Take out the left door stop of freezer door and screw from the accessory bag and fix it on the handle

(see graphic 3)

NOTE: The left door and the right door stop of the freezer door are different. They can’t replace each other.

DOOR AND HINGE REPLACEMENT

1. Replace the parts for the bottom hinge as shown (see Bottom Hinge graphic). Tighten screws. Replace the

refrigerator door.

NOTE: Provide additional support for the doors while the hinges are being moved. Do not depend on the door

magnets to hold the doors in place while you are working.

2. Assemble the parts for the center hinge as shown and tighten all screws (see Center Hinge graphic). Replace

the freezer door.

3. Assemble the parts for the top hinge as shown (see Top Hinge graphic). Do not tighten screws completely.

4. Line up the doors so that the bottom of the freezer door aligns evenly with the top of the refrigerator door.

Tighten all screws.

INSTALLATION INSTRUCTIONS (cont’d)

DOOR REVERSAL

INSTRUCTIONS

FINAL STEPS

1. Check all holes to make sure that hole plugs and screws are in place.

2. Plug in refrigerator or reconnect power.

3. Reset the controls (see “temperature control” section).

4. Return all removable door parts to doors and food to product.

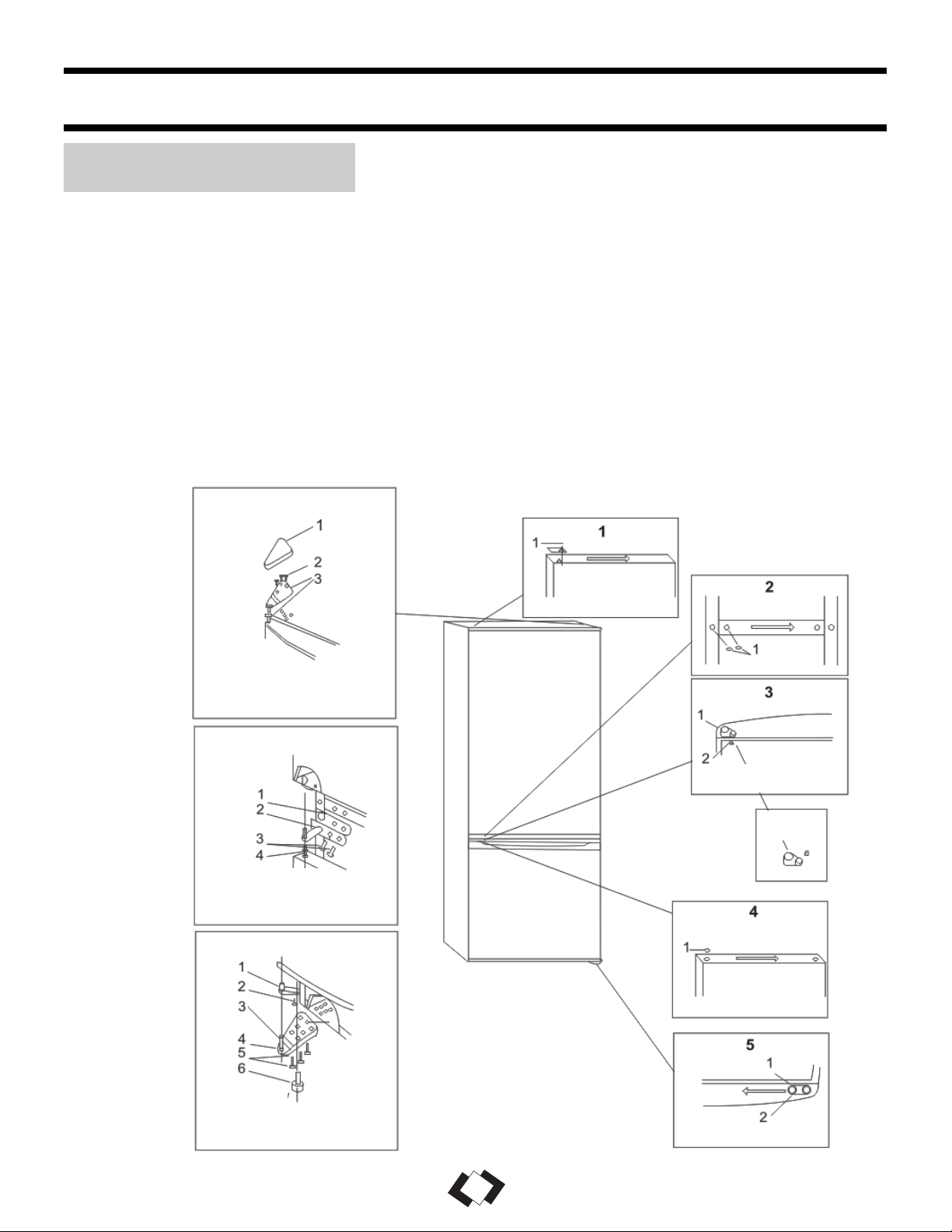

Top Hinge

1. Top hinge cover

2. Top hinge spindle

3. Top hinge

Center Hinge

1. Center hinge space

2. Center hinge

3. Screws

4. Bush

Bottom Hinge

1. Door stop

2. Door stop screw

3. Door stop pole

4. Bottom hinge

5. Bottom hinge screws

6. Adjustable feet

1. Cover of upper hinge hole

1. Hole plugs

1. Left door stop

2. Door stop screw

Accessory

bag

1. Door hinge hole plug

1. Door stop

2. Door stop screw

Enlevez les emballages extérieurs et intérieurs.

Essuyez completement l’extérieur avec un linge

doux sec et l’intérieur avec un linge humide

tiède. Il ne faut jamais situer l’appareil dans un

recoin étroit, proche d’une source d’air chaude.

L’air doit circuler à l’entour de l’appareil.

Éloigner le réfrigérateur au moins 2 pouces du

mur.

Emplacement

1) Choisir une place qui à un plancher fort et à

niveau.

2) Éloigner l’appareil de 2 pouces des murs

arrières et de côté.

3) Éviter les rayons de soleil et la chaleur directs

qui peuvent affecter la surface en acrylique. Les

sources de chaleur rapprochées augmentent la

consommation d’énergie.

Le système de réfrigération de ce réfrigérateur

est « sans givre ». Ce type de système n’éxige

aucune intervention telle que la décongélation

par l’utilisateur autre que le choix de témpérature

de réfrigération. Peut être réglé pour les plus

petits contenants.

Pour éviter la vibration, l’appareil doit être

absolument horizontal. Les deux premiers pieds

de nivellement au dessous du réfrigérateur peu-

vent être ajustés.

REMARQUES :

• Cet appareil est pour L'INSTALLATION

AUTONOME SEULEMENT, et n'est pas pour

l'installation intégrée.

• Lassier reposerle réfrigérateur pendant 24

heures avent de le brancher à l’alimentation

électrique. Ceci réduit la possibilité de prob-

èmes du système de refroidissement causés

par la manutention durant le transport.

• Cet appareil est approuvé pour L’USAGE

D’INTERIEUR SEULEMENT et n’est pas

approuvé pour l’usage extérieur.

IMPORTANT : LES TEMPÉRATURES

AMBIANTES INFÉRIEURES À 50ºF (10 ºC)

AFFECTERONT LE FONCTIONNEMENT DE

VOTRE RÉFRIGÉRATEUR. LORSQUE

L’APPAREIL EST PLACÉ DANS UNE ZONE

OÙ LA TEMPÉRATURE ATTEINT MOINS

DE 50 ºF (10ºC), RÉGLER LES BOUTONS DE

SÉLECTION DE LA TEMPÉRATURE DES

COMPARTIMENTS DU RÉFRIGÉRATEUR ET

DU CONGÉLATEUR SUR « MAX ».

REMARQUE : LORSQUE L’APPAREIL EST

DÉBRANCHÉ, QUE LE COURANT EST

COUPÉ OU QU’IL EST ARRÊTÉ, IL FAUT

ATTENDRE DE 3 À 5 MINUTES AVANT DE

LE REMETTRE EN MARCHE. EN CAS DE

TENTATIVE DE REMISE EN MARCHE

AVANT QUE CE LAPS DE TEMPS SE SOIT

ÉCOULÉ, LE RÉFRIGÉRATEUR-

CONGÉLATEUR NE SE REMETTRA PAS EN

MARCHE.

INSTRUCTIONS D’INSTALLATION

INSTRUCTIONS D’INSTALLATION (suite)

DIRECTIVES RELATIVES À

L’INVERSION DE LA PORTE

Votre réfrigérateur est muni d'une porte réversible. Vous pouvez donc l'ouvrir par la gauche ou par la droite.

Pour inverser l'ouverture de la porte, il vous suffit de suivre les consignes suivantes :

IMPORTANT

Avant de commencer, débranchez votre réfrigérateur ou coupez l'alimen-

tation électrique. Enlevez la nourriture ainsi que toute porte ajustable ou

tout compartiment des portes.

DÉSINSTALLATION DE LA PORTE ET DES CHARNIÈRES

1. Débranchez le réfrigérateur ou coupez l'alimentation électrique.

2. Laissez les deux portes fermées jusqu'à ce que vous soyez prêt à les soulever pour les séparer du meuble.

REMARQUE: assurez un soutien supplémentaire des portes pendant la désinstallation des charnières. Ne vous

fiez pas aux aimants des portes pour tenir celles-ci en place pendant que vous travaillez.

3. Retirez les pièces de la charnière supérieure comme le montre l'illustration de la charnière supérieure.

Soulevez la porte du congélateur pour la séparer du meuble.

4. Retirez les pièces de la charnière centrale comme le montre l'illustration de la charnière centrale. Soulevez la

porte du réfrigérateur pour la séparer du meuble.

5. Retirez les pièces de la charnière inférieure comme le montre l'illustration de la charnière inférieure.

INVERSION DE LA PORTE

1. Retirez les capuchons des trous de la charnière supérieure du côté gauche et mettez-les sur le côté opposé

(voir l'illustration 1).

2. Retirez les bouchons des trous du côté gauche et mettez-les sur le côté opposé (voir l'illustration 2).

PORTES

1. Retirez le bouchon du trou de la charnière du haut de la porte du congélateur et du réfrigérateur (voir l'illus-

tration 4).

2. Retirez l'arrêt de porte de la porte du réfrigérateur et mettez-le sur le côté opposé (voir l'illustration 5).

3. Retirez l'arrêt de porte gauche de la porte du congélateur et la vis du sac d'accessoires, puis fixez l'arrêt sur

la poignée (voir l'illustration 3).

REMARQUE :

L'arrêt de porte gauche et l'arrêt de porte droit de la porte du congélateur sont différents. Ils ne sont pas interchange-

ables.

REMPLACEMENT DE LA PORTE ET DE LA CHARNIÈRE

1. Remettez les pièces de la charnière inférieure en place comme le montre l'illustration (voir l'illustration de la

charnière inférieure). Resserrez les vis. Remettez la porte du réfrigérateur en place.

REMARQUE :

assurez un soutien supplémentaire des portes pendant la désinstallation des charnières. Ne vous fiez pas aux aimants

des portes pour tenir celles-ci en place pendant que vous travaillez.

2. Assemblez les pièces de la charnière centrale comme le montre l'illustration et resserrez toutes les vis (voir l'illus-

tration de la charnière centrale). Remettez la porte du congélateur en place.

3. Assemblez les pièces de la charnière supérieure comme le montre l'illustration (voir l'illustration de la charnière

supérieure). Ne serrez pas les vis à fond.

4. Positionnez les portes de sorte que la partie inférieure de la porte du congélateur soit dans le prolongement exact

de la partie supérieure de la porte du réfrigérateur. Resserrez toutes les vis.

DERNIÈRES ÉTAPES

1. Inspectez chaque trou pour vous assurer que les bouchons et les vis sont en place.

2. Branchez le réfrigérateur ou rétablissez le courant.

3. Remettez les réglages au niveau désiré (voir la section intitulée « Réglage de la température »).

4. Réinstallez les pièces amovibles à l'intérieur des portes, et remettez la nourriture dans le réfrigérateur.

INSTRUCTIONS D’INSTALLATION (suite)

DIRECTIVES RELATIVES À

L’INVERSION DE LA PORTE

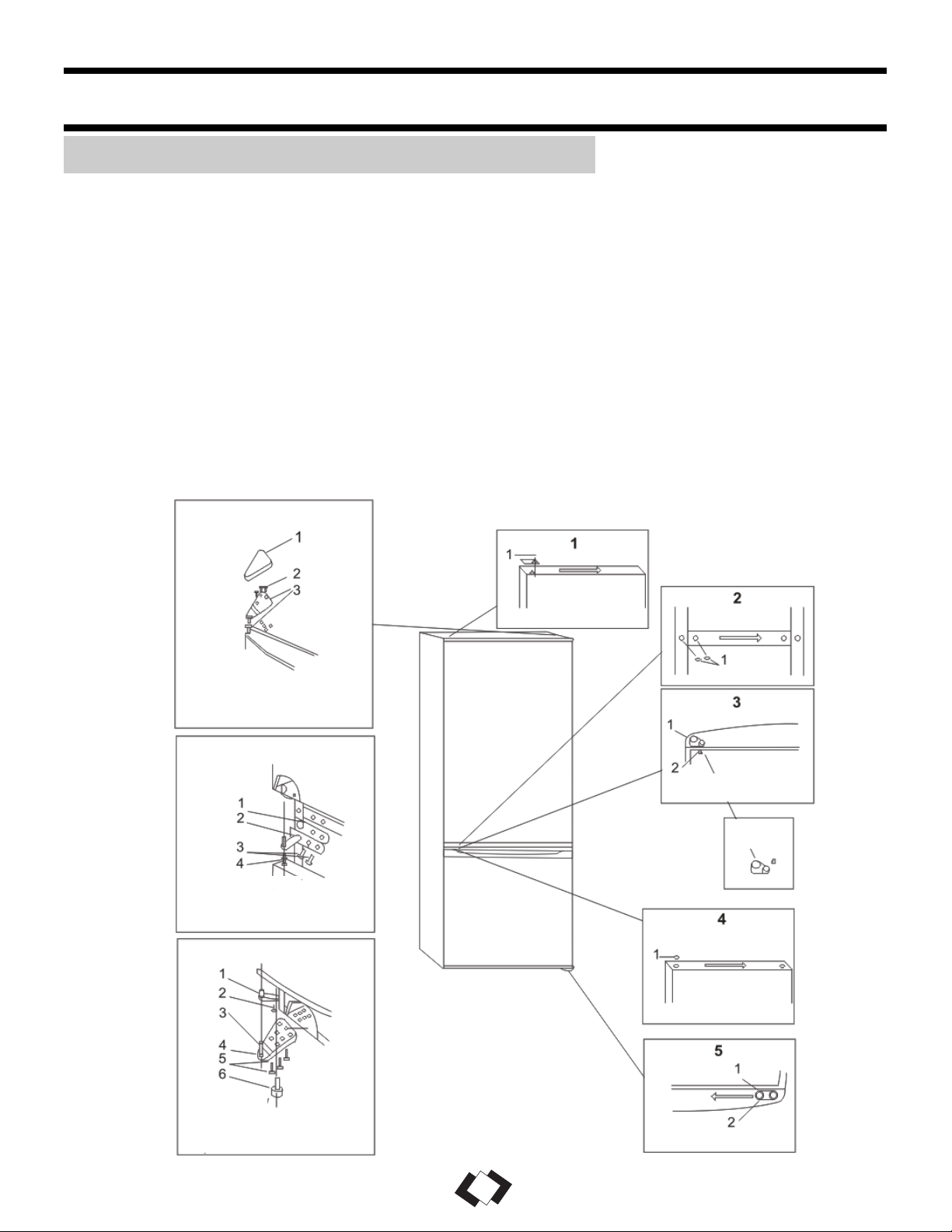

Charnière supérieure

1. Cache de la charnère supérieure

2. Tige de la charnière supérieure

3. Charnière supérieure

Charnière centrale

1. Entretoise de la charnière centrale

2. Charnière centrale

3. Vis

4. Manchon

Charnière inférieure

1. Butée de porte

2. Vis de butée de porte

3. Tige de butée de porte

4. Charnière inférieure

5. Vis de la charnière inférieure

6. Pied réglable

1. Cache des trous de la charnière

supérieure

1. Bouchons cache-trous

1. Butée de porte gauche

2. Vis de butée de porte

Sac d’acces-

soires

1. Bouchon cache-trous pour

la charnière de la porte

1. Butée de porte

2. vis de butée de porte

Saque los embalajes exteriores e interiores, limpie el

exterior bien con un pano suave seco y el interior con

un pano húmedo y tibio. Evite colocar la unidad en

un hueco estrecho o cerca de una fuente de calor, luz

de sol directa, o lugar húmedo. Deje que el aire

circule libremente alrededor de la unidad. Mantenga

la parte posterior del refrigerador a 2 pulgadas de la

pared.

Ubicación

1) Seleccione un lugar con un piso firme y nivelado.

2) Permita 2 pulgadas de espacio entre la parte

posterior del refrigerador y toda pared contigua.

3) Evite luz directa del sol o calor. La luz directa

del sol puede afectar la capa de acrilico. Las fuentes

de calor en su proximidad causarán un consumo

mayor de electricidad.

El sisterna de refrigeración de este refrigerador en un

sistema “sin escarcha”. Esta tipo de sistema no

requiere intervención del usuario (i.e.descon-

gelación), salvo seleccionar la temperatura de enfri-

amiento y el cuidado y mantenimento usual.

Para evitar vibración, el refrigerador debe estar bien

nivelado. Este se logra ajustando los dos pies

graduales delanteros, ubicados bajo el refrigerador.

NOTAS:

• Este aparato es pensado para la INSTALACIÓN

AUTONOMO, y no es pensado para la instalación

integrada.

• Antes de conectar el artefacto eléctrico a la fuente

de energia eléctrica, déjelo reposar durante

de horas. Esto reducirá la posibilidad de

alos funcionamientos en el sistema de enfiado

debido a la manipulación para su transporte.

IMPORTANTE: LAS TEMPERATURAS

AMBIENTE INFERIORES A LOS 50º F (10º C)

AFECTARÁN EL FUNCIONAMIENTO DE SU

REFRIGERADOR. CUANDO LAUNIDAD ESTÉ

UBICADA EN LUGAR DONDE LA TEMPERATU-

RA DISMINUYA A MENOS DE 50º F (10º C), FIJE

LOS SELECTORES DE CONTROL DE TEMPER-

ATURA EN “MÁX”, TANTO PARA EL REFRIG-

ERADOR COMO PARA EL

CONGELADOR.

NOTA: SI LA UNIDAD SE DESENCHUFA,

PERDIÓ POTENCIA O SE APAGÓ, DEBE

ESPERAR ENTRE 3 Y 5 MINUTOS PARA

VOLVER A ENCENDERLA. SI INTENTA HAC-

ERLO ANTES DEL TIEMPO SEÑALADO, EL

REFRIGERADOR-CONGELADOR NO SE

ENCENDERÁ.

INSTRUCCIONES DE INSTALACIÓN

• Su refrigerador es aprobada para EL USO

DE INTERIOR SOLAMENTE y no es aprobada

para el uso al aire libre.

INSTRUCCIONES DE INSTALACIÓN

INSTRUCCIONES PARA LA

INVERSIÓN DE LA PUERTA

Su refrigerador tiene una puerta reversible. Tiene la posibilidad de abrirla desde la derecha o desde la

izquierda. Para revertir la dirección de apertura de la puerta, siga estas sencillas instrucciones:

IMPORTANTE

Antes de comenzar, desenchufe el refrigerador o corte el suministro eléc-

trico. Retire los alimentos y las puertas ajustables o los recipientes con-

tenedores de las puertas.

EXTRACCIÓN DE LA PUERTA Y LA BISAGRA

1. Desenchufe el refrigerador o corte el suministro eléctrico.

2. Mantenga ambas puertas cerradas hasta que esté listo para retirarlas del marco.

NOTA: Coloque un soporte adicional a las puertas mientras se mueven las bisagras. No deje que los imanes de la

puerta soporten toda la carga de las puertas mientras usted está trabajando.

3. Retire las piezas de la bisagra superior, como se muestra en la ilustración de la bisagra superior. Levante la puerta

del congelador y retírela de su marco.

4. Retire las piezas de la bisagra del centro, como se muestra en la ilustración de la bisagra del centro. Levante la

puerta del refrigerador y retírela de su marco.

5. Retire las piezas de la bisagra inferior, como se muestra en la ilustración de la bisagra inferior.

GABINETE DE INVERSIÓN DE PUERTAS

1. Retire la tapa del orificio de la bisagra superior del lado izquierdo y colóquela en el lado opuesto (vea la ilus-

tración 1).

2. Retire los tapones de los orificios del lado izquierdo y colóquelos en el lado opuesto (vea la ilustración 2).

PUERTAS

1. Retire el tapón del orificio de la bisagra de la parte superior de la puerta del congelador y del refrigerador (vea la

ilustración 4).

2. Retire el tope de puerta de la puerta del refrigerador y colóquelo en el lado opuesto (vea la ilustración 5).

3. De la bolsa de accesorios, tome el tope de puerta izquierdo de la puerta del congelador y el tornillo, y colóquelo

en la manija (vea la ilustración 3).

NOTA: El tope de puerta izquierdo y de puerta derecho de la puerta del congelador son diferentes. No se pueden

intercambiar.

REEMPLAZO DE LA PUERTA Y LA BISAGRA

1. Vuelva a colocar las piezas de la bisagra inferior, como se ilustra (vea la ilustración de la bisagra inferior). Apriete

los tornillos. Vuelva a colocar la puerta del refrigerador.

NOTA: Coloque un soporte adicional a las puertas mientras se mueven las bisagras. No deje que los imanes de la

puerta soporten toda la carga de las puertas mientras usted está trabajando.

2. Arme las piezas de la bisagra del centro, como se ilustra y apriete todos los tornillos (vea la ilustración de la bis-

agra del centro). Vuelva a colocar la puerta del congelador.

3. Arme las piezas de la bisagra superior, como se ilustra (vea la ilustración de la bisagra superior). No apriete los

tornillos completamente.

4. Alinee las puertas de manera que la parte inferior de la puerta del congelador quede pareja con la parte superior de

la puerta del refrigerador. Apriete todos los tornillos.

PASOS FINALES

1. Revise todos los orificios para asegurarse de que los tapones y tornillos estén colocados.

2. Conecte el refrigerador o vuelva a conectar el suministro eléctrico.

3. Restablezca los controles (vea la sección "Control de temperatura").

4. Vuelva a colocar todas las piezas desmontables de la puerta y los alimentos en su refrigerador.

INSTRUCCIONES DE INSTALACIÓN

INSTRUCCIONES PARA LA INVERSIÓN DE LA PUERTA

Bisagra superior

1. Tapa de bisagra superior

2. Eje de bisagra superior

3. Bisagra superior

Bisagra central

1. Separador de bisagra central

2. Bisagra central

3. Tornillos

4. Manguito

Bisagra inferior

1. Tope de puerta

2. Tornillo de tope de puerta

3. Barra de tope de puerta

4. Bisagra inferior

5. Tornillos de bisagra inferior

6. Pata regulable

1. Tapa de orificios de bisagra

superior

1. Tapones de orificios

1. Tope de puerta de lado izquierdo

2. Tornillo de tope de puerta

Boisa de

accesorios

1. Tapón de orificio de

bisagra de puerta

1. Tope de puerta

2. Tornillo para tope de

puerta

Andere Handbücher für DFF092C1BSLDB

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Danby Kühlschrank Handbücher

Danby

Danby DAR044A9SLDB Bedienungsanleitung

Danby

Danby DFF100A1SLDB Montageanleitung

Danby

Danby CONTEMPORARY CLASSIC DAR110A2MDB Montageanleitung

Danby

Danby Millennium DAR254W Bedienungsanleitung

Danby

Danby DFF1144 Bedienungsanleitung

Danby

Danby DFF070B1BSLDB-6 Bedienungsanleitung

Danby

Danby DBC128BLS Bedienungsanleitung

Danby

Danby Designer DAR033A1WDD Bedienungsanleitung

Danby

Danby DCR045B1SLDB Bedienungsanleitung

Danby

Danby DAR044A6MDB-RF Bedienungsanleitung

Danby

Danby DAR044XA6MDB Bedienungsanleitung

Danby

Danby DFF177A1WDD Montageanleitung

Danby

Danby DFF101E1WDB Bedienungsanleitung

Danby

Danby CONTEMPORARY CLASSIC DAR044A8BBSL Montageanleitung

Danby

Danby DCR016C1WDB Bedienungsanleitung

Danby

Danby DAR044A4BSLDD Bedienungsanleitung

Danby

Danby DCR016A3WDEDB Montageanleitung

Danby

Danby DAG016A1BDB Bedienungsanleitung

Danby

Danby DH032A1W Bedienungsanleitung

Danby

Danby DAG026A1BDB Bedienungsanleitung

Danby

Danby DFF100A2WDB Montageanleitung

Danby

Danby DFF1708 Bedienungsanleitung

Danby

Danby DFF110A1WDBL1 Bedienungsanleitung

Danby

Danby DAR010A1BDB Bedienungsanleitung

Beliebte Kühlschrank Handbücher anderer Marken

Bonnet Neve

Bonnet Neve SKYVIEW PLUS Bedienungsanleitung

Zanussi Electrolux

Zanussi Electrolux ZERB 8441 Bedienungsanleitung

Sharp

Sharp SJ-BA31IEXW2-EU Bedienungsanleitung

CORBERO

CORBERO CC2300MCW Bedienungsanleitung

KitchenAid

KitchenAid 2205264 Bedienungsanleitung

Stengel

Stengel KU 1101 A++ Bedienungsanleitung

NEFF

NEFF KI181 Series Bedienungsanleitung

Hoshizaki

Hoshizaki Reach-In Bedienungsanleitung

Amana

Amana ASD2524VES00 Bedienungsanleitung

BOMANN

BOMANN KGC 213 Bedienungsanleitung

Samsung

Samsung RF323TE Bedienungsanleitung

Beko

Beko CSA31022 Bedienungsanleitung

IKEA

IKEA FROSTIG C 185 E Bedienungsanleitung

Electrolux

Electrolux ER 6821 D Bedienungsanleitung

True

True TS-28 Bedienungsanleitung

Frigidaire

Frigidaire FSC23R5DW9 Bedienungsanleitung

Beko

Beko LSP4579W Bedienungsanleitung

Teledyne

Teledyne 6712FR and Betriebsanleitung
