Danfoss KPI 34 Bedienungsanleitung

Installation guide

Pressure switch

Type KPI 34, KPI 35, KPI 36 and KPI 38

© Danfoss A/S (AC-MCI/jmn), 2013-11 IC.PI.P10.D5.02 / 520B5862 1

060R9308

060R9308

CAUTION:

Disconnect power supply before wiring connections

are made or service to avoid possible electrical shock

or damage to equipment. Do never touch live parts

with your ngers or with any tool.

Ptest max.

Standard contact

Alternating current

AC-1 : 10A, 440V

AC-3 : 6A, 440V

AC-15: 4A, 440V

Blocked rotor: 112A

Direct current:

DC-13, 12W, 220V

Voltage FL LR Resist.

load

Pilot

duty

AC DC A A

240 — 6 36 8A

3A

120 — 8 48 10A

—240 — — — 12W

Listed refrigeration

controller 61B5

Use copper wire only

Tightening torque 20 lb. in.

2 IC.PI.P10.D5.02 / 520B5862 . © Danfoss A/S (AC-MCI/jmn), 2013-11

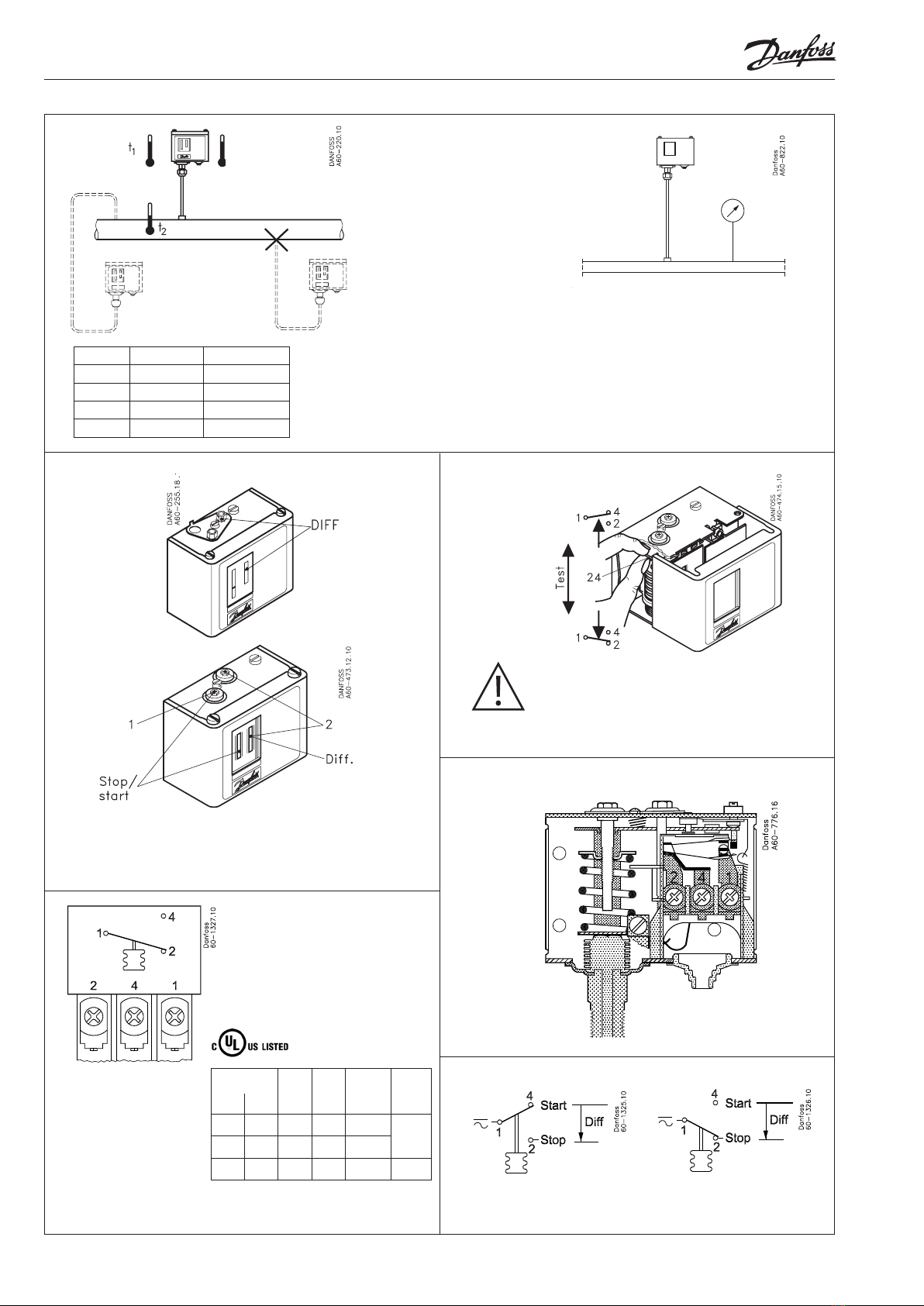

Type Range Di.

KPI 34 -0.2 − 3 bar 0.5 − 1.25 bar

KPI 35 -0.2 − 8 bar 0.4 − 2 bar

KPI 36 4 − 12 bar 0.5 − 1.6 bar

KPI 38 8 − 28 bar 1.8 − 6 bar

Please note: No maintenance is required for the

switches after nal installation.

KPI 34, KPI 35, KPI 36, KPI 38

t1min. -40 °C

t1max. 65 °C

t2min. -40 °C

t2max. 100 °C

KPI 34: 18 bar

KPI 35: 18 bar

KPI 36: 18 bar

KPI 38: 30 bar

Please note: scale in KP units is indicative only.

For accurate setting or when using according to FM

aproval use additional pressure gauge to set the unit.
