Dantherm AD 290 B Bedienungsanleitung

045786 •Version 1.1 • 15.07.2013

AD 290B

Service manual

Rev. 1.1

da en de fr

Der tages forbehold for trykfejl og ændringer

Dantherm can accept no responsibility for possible errors and changes

Irrtümer und Änderungen vorbehalten

Dantherm n’assume aucune responsabilité pour erreurs et modifications éventuelles

045786 •Version 1.1 • 15.07.2013

Introduktion

Overblik

Introduktion

Dette er servicemanualen for affugteren AD 290 B fra Dantherm.

Indholdsfortegnelsen nedenfor giver et overblik over alle afsnit i manualen.

Advarsel

Det er operatørens ansvar at læse og forstå denne servicemanual og øvrige in-

formationer samt at anvende den korrekte drifts- og vedligeholdelsesprocedure.

Læs hele manualen, inden aggregatet startes første gang. Det er vigtigt at kende den

korrekte driftsprocedure for aggregatet og alle sikkerhedsforanstaltningerne for at und-

gå mulig skade på materiel og/eller mandskab.

Indhold

Servicemanualen indeholder følgende emner:

Emne

Se side

Generel information

Produkt- og funktionsbeskrivelse

Klargøringsvejledning

Udpakning og installation

Opstart og indregulering

Servicevejledning

Forebyggende vedligeholdelse

Tilbehør

Fejlfinding

Serviceaftale

Tekniske data

Teknisk information

Dimensioner

Kapacitetsdiagram

Nøglediagram

Ledningstræk

Reservedele

Appendiks A –Eksternt tryk

Generel information

Introduktion

Dette afsnit giver generel information omkring aggregatet og servicemanualen.

Manualens vare-

nummer

Servicemanualen har varenummer 045786.

Målgruppe

Servicemanualens målgruppe er de teknikere, der installerer aggregatet samt foretager

forebyggende vedligeholdelse og udskifter dele ved fejl.

Kopiering af servicemanualen eller dele af den er ikke tilladt uden en skriftlig tilladelse

fra Dantherm A/S.

Forbehold

Dantherm A/S forbeholder sig retten til, til hver en tid at foretage ændringer og forbed-

ringer på produktet og i servicemanualen uden forudgående meddelelse eller forpligtel-

ser.

EU overensstem-

melseserklæring

Dantherm A/S, Marienlystvej 65, DK-7800 Skive erklærer på eget ansvar, at følgende

produkt:

Luftaffugter, type AD 290 B, varenummer 351032:

som er omfattet af denne erklæring, er i overensstemmelse med følgende direktiver:

98/37/EEC Maskindirektivet

73/23/EEC Lavspændingsdirektivet

89/336/EEC EMC-direktivet

- og er fremstillet i overensstemmelse med følgende harmoniserede normer:

EN 12100-1 Maskinsikkerhed

EN 12100-2 Maskinsikkerhed

EN 60204-1 Sikkerhed af maskiner

EN 61000-6-3 01 Generisk standard

EN 61000-6-3 02 Generisk standard

Skive, 14.11.2007

Andre

erklæringer

Rusland:

Bortskaffelse

Aggregatet er designet til at holde i mange år. Når aggregatet skal bortskaffes skal det

foregå i henhold til nationale love og procedurer for at beskytte miljøet.

045786 •Version 1.1 • 15.07.2013

Produkt- og funktionsbeskrivelse

Introduktion

Dette kapitel giver en produktbeskrivelse af AD 290 B samt beskrivelse af funktionalitet:

Anvendelse

Affugteren AD 290 B fjerner vand fra en gennemstrømmende luftmængde, og det fjer-

nede vand føres med regenereringsluften væk fra affugteren. Selve vandoptagelsen og

vandafgivelsen foregår ved adsorption i en vandfast silicagel rotor (tåler frit vand).

VIGTIGT!

Luften der skal tørres, skal være fri for forurening af faste partikler, kemiske stoffer,

opløsningsmidler og eksplosionsfarlige dampe/gasser. Tilsvarende gælder for den an-

vendte regenereringsluft.

Ligeledes må affugteren ikke opstilles i rum, hvor der kan forekomme eksplosionsfarli-

ge dampe/gasser, oliedampe, udstødningsgasser fra diesel motorer eller lignende.

Udsæt ikke aggregatet for en belastning svarende til 20 kg. eller derover, da dette kan

skade affugteren.

Luft

Tilgangsluftens grænseværdi for lufttemperatur er 45ºC og grænseværdien for max/min

lufttryk er atm. +/- 300 Pa.

Varierende lufttryk forekommer oftest når affugteren tilsluttes øvrigt luftbehandlings-

system. Tryk i hovedsystem vil da forplante sig ind i affugteren.

Da for store trykvariationer vil kunne reducere affugterens kapacitet bør De i disse til-

fælde rådføre Dem med Deres leverandør af affugteren.

PTC

varmelegeme

Varmelegemet forbruger energi alt efter værdien af den gennemstrømmende luftmæng-

de, dvs. ingen luft = intet energiforbrug. Der er derfor ikke monteret drifts- eller sik-

kerhedstermostater, da deres funktion ville være sikring af en given temperatur ved va-

rierende luftmængde. Det monterede varmelegeme sikrer dette i sig selv.

Advarsel:

Berør ikke varmelegemet når der er strøm til dette, da finner/ribber er strømførende.

Installation

AD 290 B er beregnet til indendørs, stationære installationer. Den bør ikke installeres

hvor der er mulighed for frit vand på kabinettet. Se afsnittet ”Udpakning og installation”

side 9.

Fortsættes på næste side

Produkt- og funktionsbeskrivelse, fortsat

Illustration

Det følgende illustrerer luftens vej gennem affugteren:

Sådan fungerer

affugteren

Det følgende beskriver luftens vej gennem affugteren:

Fase

Beskrivelse

Ventilatoren trækker fugtig luft ind gennem filteret i affugteren

Rotoren optager fugten fra den fugtige luft

Den tørre luft forlader affugteren

Regenereringsluften tages fra de to 30 grader sektioner af rotoren, der er

placeret på hver sin side af regenereringssektionen

PTC varmelegemet varmer regenereringsluften op til ca. 110 ºC (ved 20 ºC

tilgang)

Regenereringsluften optager fugten fra rotoren

Den fugtige regenereringsluft forlader affugteren

De to luftveje er faste og rotoren drejer, og der opnås derfor en automatisk og kontinu-

erlig tørre/regenereringsproces.

Illustration

Dette illustrerer affugteren:

Set fra fronten

Set fra bagsiden

Fortsættes på næste side















Styring

Håndtag

Tørluft afgang

Strømforsyningskabel



Regenereringsluft afgang

Luftindsugning

(procesluft tilgang)

med filter bag risten

045786 •Version 1.1 • 15.07.2013

Produkt- og funktionsbeskrivelse, fortsat

Illustration,

styring

Dette illustrerer styringen:

Del/funktion

styring

Det følgende beskriver funktionen af de forskellige dele på styringen:

Del

Funktion

Amperemeter

Display hvor strømstyrke vises

Driftstimetæller

Triptæller hvor antal driftstimer kan aflæses

Drejeomskifter

Omskifter hvor ønsket position indstilles:

MAN: Kontinuerlig drift

0: Afbrudt

AUTO: Hygrostatstyret (tilbehør)

Strømforsyning

Sørger for strøm til aggregatet

Hygrostatstik

Aggregatet kan udstyres med hygrostatstyring og/eller dug-

punktsstyring (tilbehør). Se afsnit ”Tilbehør”, side 16.

Driftstimetæller

Drejeomskifter

Amperemeter

Hygrostat stik

Strømforsyning

Klargøringsvejledning

Overblik

Indhold

Dette kapitel dækker følgende emner:

Emne

Se side

Udpakning og installation

Opstart og indregulering

045786 •Version 1.1 • 15.07.2013

Udpakning og installation

Introduktion

Dette afsnit vil guide igennem udpakning og installation af AD 290 B.

Vigtigt

Kun uddannede og certificerede teknikere må installere aggregatet!

Før du starter

Sørg for at have følgende klar inden installationen påbegyndes:

Kanaler/slanger

Spændbånd

Anvend kanaler/slanger med samme størrelse som de monterede tilslutninger.

Tilsluttet effekt, ef-

fektforbrug og luft-

mængder

Varmelegemet vil kunne optage 1800W, hvorfor installationen skal være forberedt til

dette. Effektoptagelsen i varmelegemet er afhængig af den gennemstrømmende luft-

mængde (regenereringsluftmængden). Denne er bestemt af affugterens indre trykfor-

hold, som primært er bestemt af aktuel procesluftmængde.

Indpakning

AD 290 B er leveret i en papkasse.

Procedure

Følg denne procedure for at pakke affugteren ud og installere den:

Trin

Handling

Åbn papemballagen i toppen og træk aggregatet ud af kassen ved hjælp af

håndtaget øverst på aggregatet

Placer aggregatet indendørs på et vandret underlag, hvilende på de 4 fodstøt-

ter af gummi

Forsyn regenereringsluft afgangen bag på aggregatet med en kanal/slange

ø80 drænende væk fra aggregatet. Kanalstrækningen skal være så kort som

muligt.

OBS:

Hvis kanalen er stigende væk fra affugteren skal drænaftapning sikres f.eks.

ved et drænhul, min. ø4 på det laveste sted

Følg denne procedure for installation af øvrige kanaler/slanger, hvis nødvendigt i for-

bindelse med affugtningsprocessen:

Trin

Handling

Forsyn tørluft afgangen med en kanal/slange ø100, samt evt. spjæld for ind-

regulering af luftmængden

Erstat nettet for lufttilgangen med en plade med to studse til procesluft til-

gang og regenereringsluft tilgang (tilbehør). Se afsnit ”Tilbehør”, side 16.

Fortsættes på næste side

Udpakning og installation, fortsat

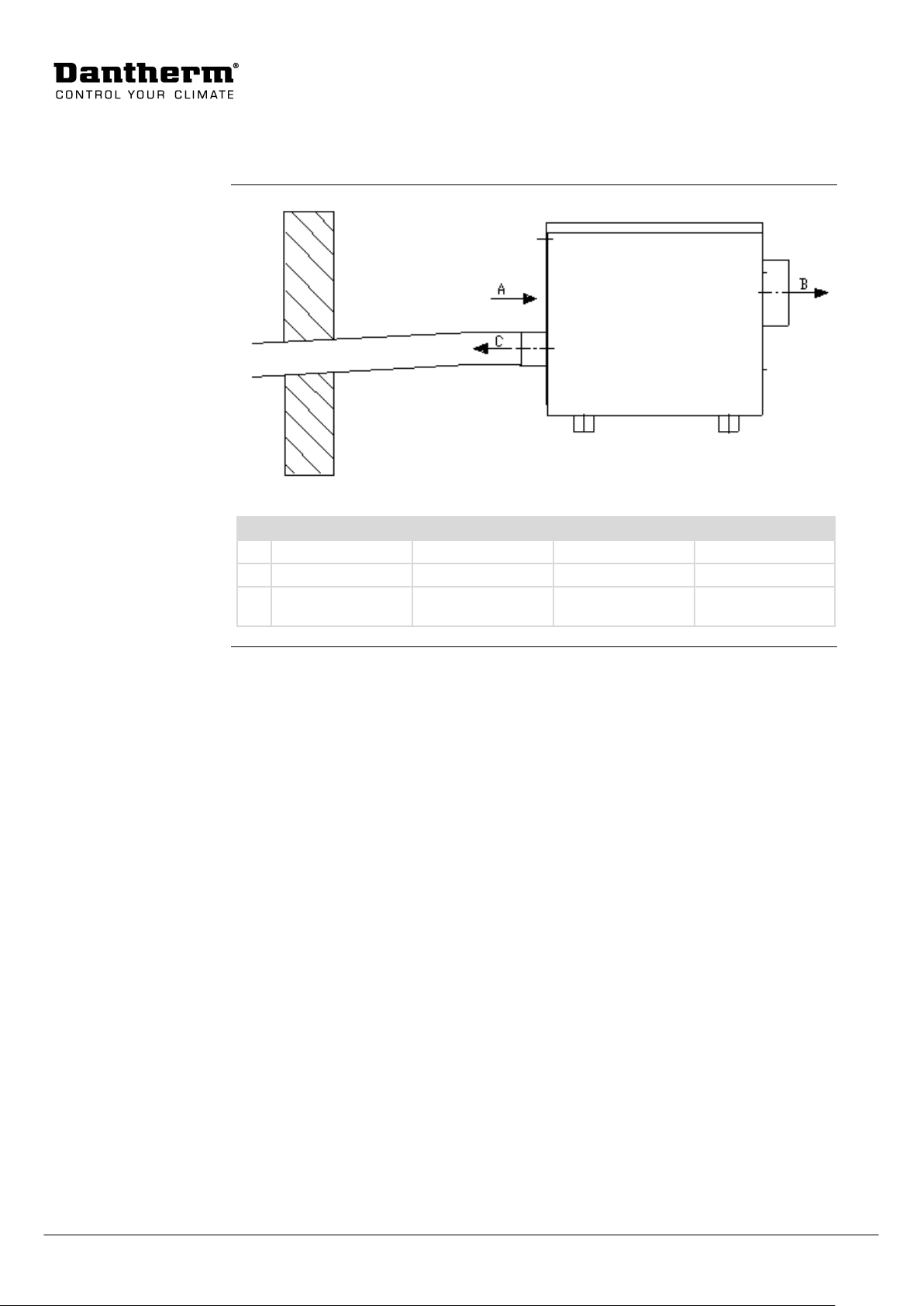

Illustration

kanaltilslutninger

Procesluft tilgang

Process air intake

Prozesslufteintritt

Entrée d’air process

Tørluft afgang

Dry air outlet

Trockenluftaustritt

Sortie d’air sec

Regenereringsluft

afgang

Regeneration air

outlet

Regenerationsluft-

austritt

Sortie d’air ré-

génération
