DFI ADP253 Bedienungsanleitung

DDR4_SODIMM

M.2 B Key

M.2 E Key

M.2 M Key

2345

22 23 24 25 26

Top View

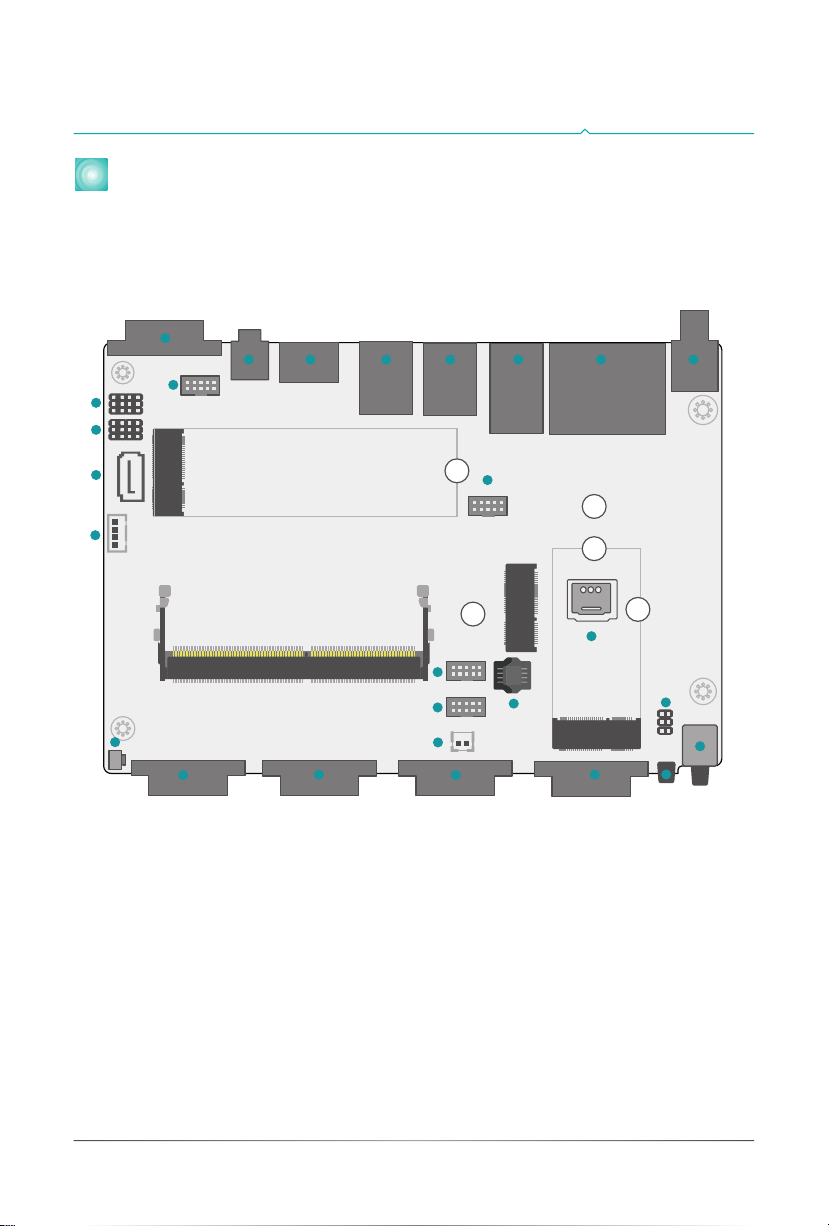

Board Layout

www.dfi.com

ADP253

Quick Reference

Quick Reference | ADP253 1

121

222

323

424

525

626

727

COM3

Audio

HDMI

▲USB3.2 Type A

▼USB3.2 Type C

▲USB3.2 Type A

▼USB3.2 Type C

2.5G LAN3

LAN2 / LAN1

DC-IN

Front Audio

COM Serial / DIO Switch (JP8)

COM Serial / DIO Switch (JP9)

SATA

SATA Power

USB2.0

COM6

COM5

RTC Battery

SPI

SIM Slot

Front Panel

Clear CMOS

COM2

COM1

COM4/DIO (Opt.)

VGA

Reset Button

Power Button

Jumper Settings

PIN Assignment

XSATA Power

Pin Assignment

112V

2GND

3GND

45V

XRTC Battery

Pin Assignment

1V_BAT

2GND

XSATA

Pin Assignment

1GND

2TX+

3TX-

4GND

5RX-

6RX+

7GND

COM Serial / DIO Switch JP8 & JP9

Serial COM Signal (Default) 1-2 ; 4-5 ; 7-8 ; 10-11 ON

DIO Signal (Opt.) 2-3 ; 5-6 ; 8-9 ; 11-12 ON

10 11

Quick Reference | ADP253 2

XFront Panel

Pin Assignment Pin Assignment

1PWR_BTN0 2V_SUS_LED

3GND 4SUS_LED#

5SYS_RST0 6HD_LED#

XCOM4/DIO (Opt.)

XCOM5

Pin Assignment Pin Assignment

1MDCD- 2MSIN-

3MSO- 4MDTR-

5GND 6MDSR-

7MRTS- 8MCTS-

9MRI- 10 NC

Pin Assignment Pin Assignment

1MDCD- 2MSIN-

3MSO- 4MDTR-

5GND 6MDSR-

7MRTS- 8MCTS-

9MRI- 10 NC

Quick Reference | ADP253 3

XFront Audio

XUSB2.0

Pin Assignment Pin Assignment

1Mic2-L 2GND

3Mic2-R 4NC

5Line2-R 6Mic2-JD

7GND 8NC

9Line2-L 10 Line2-JD

Pin Assignment Pin Assignment

15V 25V

3USB2_5_N 4USB2_6_N

5USB2_5_P 6USB2_6_P

7GND 8GND

9NC 10 NC

XCOM6

DFI reserves the right to change the specifications at any

time prior to the product's release. This QR may be based

on the product’s revision. For more documentation and

drivers, please visit the download page at www.dfi.com/

downloadcenter, or via the QR codes to the right.

Pin Assignment Pin Assignment

1MDCD- 2MSIN-

3MSO- 4MDTR-

5GND 6MDSR-

7MRTS- 8MCTS-

9MRI- 10 NC

Quick Reference | ADP253 4
