ES COMPACT 1.4

Gracias por su adquisición y por conar en nuestra gama de productos. Compact es

un equipo de Aire Acondicionado diseñado y fabricado por Dirna Bergstrom para ser

utilizado a motor del vehículo parado durante los períodos de descanso a la sombra y/o

por la noche. El único mantenimiento requerido es la limpieza periódica del condensador

y las válvulas de drenaje al menos 1 vez al año (1) (ver página 7).

Compact está diseñado con la más avanzada tecnología para lograr un ecaz

rendimiento, una reducción en el gasto de combustible y en las emisiones de CO2a

la atmósfera. Son estas características lo que lo hace único en el mercado del Aire

Acondicionado para vehículos.

Si la temperatura en la cabina de su vehículo es muy elevada para el descanso, enfrie la

cabina con el Aire Acondicionado del vehículo durante unos minutos y después conecte

el Compact para mantener la temperatura de confort.

Para cualquier duda consulte a su concesionario o directamente a Dirna Bergstrom

No olvide solicitar a su concesionario su tarjeta de garantía.

ATENCIÓN: Si durante el montaje el equipo se inclina

o cada vez que se abata la cabina con el equipo

montado, se deberá esperar un mínimo de 60 minutos

desde que el equipo quede en posición horizontal

antes de ponerlo en funcionamiento.

ADVERTENCIA:

Para un mejor funcionamiento del equipo es

aconsejable ponerlo en marcha ocasionalmente

durante los meses de invierno, con el n de evitar

que las juntas se deterioren.

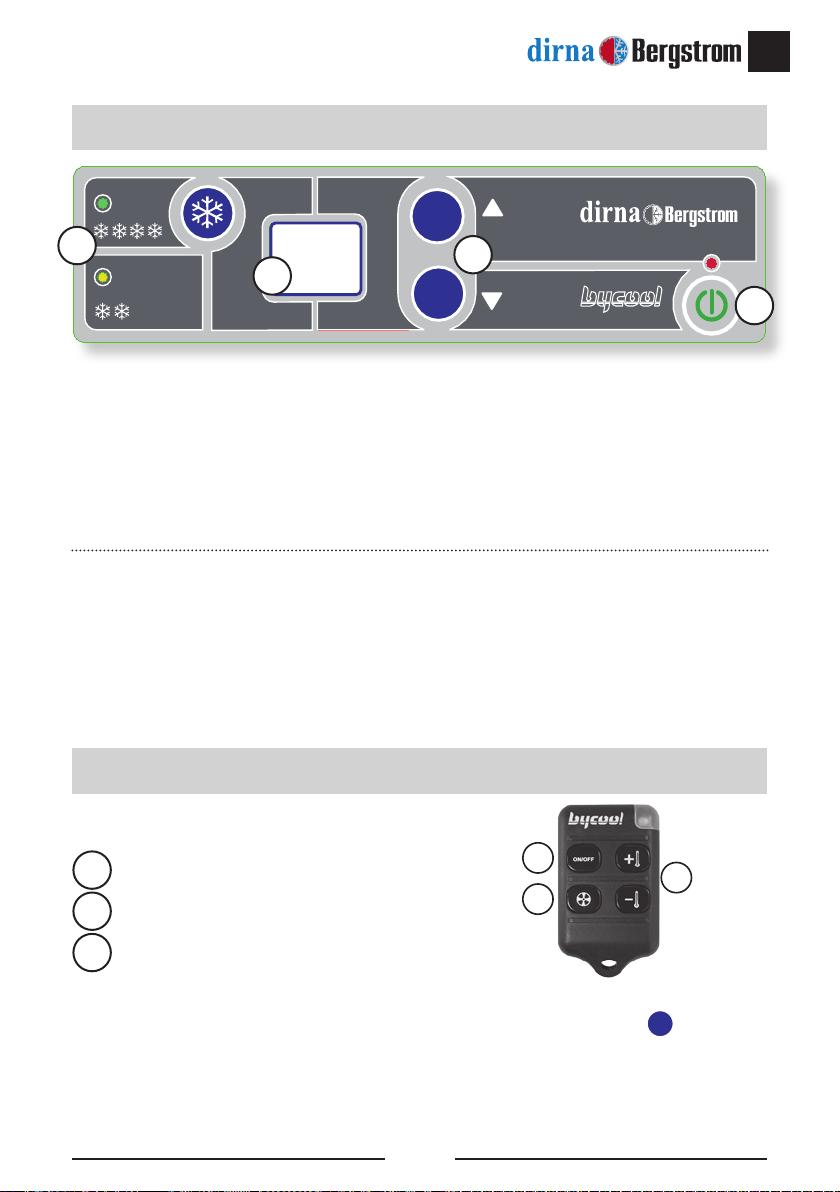

COMPACT 1.4

1.- On/off: encendido y apagado del equipo y selección de modos de funcionamiento.

2.- Indica el funcionamiento de los compresores.

3.- Display: Pantalla donde se indica la función seleccionada y el estado del equipo.

4.- Selectores de temperatura: Selección de la temperatura ambiente y la velocidad del

soplador (esta sólo en modo manual), programación del mando y grados Fahrenheit.

• Al conectar, el equipo hace un chequeo de los leds, aparece en display 88--bd y se apaga.

Funciones del Mando a distancia:

Encendido / Apagado del equipo.

Control de las velocidades del soplador.

Control de temperatura.

Dar de alta el mando a distancia:

Para dar de alta el mando a distancia, con el equipo apagado mantener pulsada la tecla

del panel de control hasta que aparezca en el display

parpadeando, cuando quede jo

pulsar la tecla On/off del mando antes de 30 seg. o habrá que repetir la operación completa.

Panel de control

Mando a distancia

Mensajes especiales del display (mirar Diagnosis de averías):

Lb: Batería baja.

EO: Mal contacto de los cables del sensor aire de retorno o sensor de aire de retorno averiado.

E2: Fallo ventilador del condensador o soplador centrífugo.

E9: Protección compresores (cabina abatida).

ºC

ºF

TEMP

ON/OFF

ES COMPACT 1.4

Seleccionando esta función el equipo indica en su display la temperatura interior de la cabina.

programa el equipo para su desconexión automática en un período de entre 1 y 9 horas.

Para programar mantener pulsada la tecla On/off hasta visualizar en el display

seleccionar el tiempo de funcionamiento con las teclas

y conrmar pulsando On/off

Para encender el equipo pulsar la tecla On/off . El equipo siempre arranca en Función

(Función Automática). Para cambiar de función se debe mantener pulsado On/off ,

irán pasando las distintas funciones por el display, soltar al obtener la función deseada. En la

primera puesta en marcha el equipo se iniciará con los parámetros establecidos de fábrica.

Encendido del equipo

Función

-Función termómetro digital

Función

-Función Programadora de tiempo

Al seleccionar

en el display se muestra la temperatura seleccionada y le permite al

usuario elegir la temperatura de confort que aparecerá en el display de 15ºC a 27ºC ó 59ºF

a 71ºF así como variar la velocidad del soplador del equipo (5 velocidades señaladas con las

siglas

La temperatura de confort se controla pulsando brevemente las teclas

. del panel de

control o del mando.

Las velocidades del soplador será controlado manteniendo pulsadas las teclas

del

panel de control o desde del mando apareciendo en el display las siglas

. Cuando el equipo está en funcionamiento aparecerá en el display los grados

seleccionados.

Función

-Funcionamiento Manual

Dar de baja el mando a distancia:

Para dar de baja el mando a distancia se debe mantener pulsada la tecla

del panel de

control hasta que aparezca en el display

,parpadeando, cuando quede jo pulsar la tecla

del panel antes de 30 seg. o habrá que repetir la operación completa.

COMPACT 1.4

Para activar esta función se debe mantener pulsada la tecla On/Off hasta que aparezca

en el display

, soltar la tecla y se activará directamente ºF. Para volver a ºC se debe

mantener pulsada la tecla

del panel de control con el equipo apagado, aparecerá en el

display

parpadeando, cuando se quede fijo pulsar la tecla

del panel de control.

Al realizar esta operación el mando se desactiva por lo que al nalizar se debe dar de alta el

mando de nuevo.

Función

-Selección º F

Al seleccionar

le permite al usuario elegir la temperatura de confort 15ºC a 27ºC, o

59ºF a 71ºF que seleccionará desde las teclas

del panel de control o de las teclas

del mando. Al seleccionar aparecerá en el display intercalados

y los grados

seleccionados. Con esta función el equipo regula y controla automáticamente la temperatura

de confort actuando sobre las velocidades del soplador y los compresores. Pulsando la tecla

del mando a distancia se anula la función

y pasa a

(Función Manual). En el

primer encendido el equipo se inicia en

con los parámetros de fábrica.

Función

-Funcionamiento automático del equipo

ES COMPACT 1.4

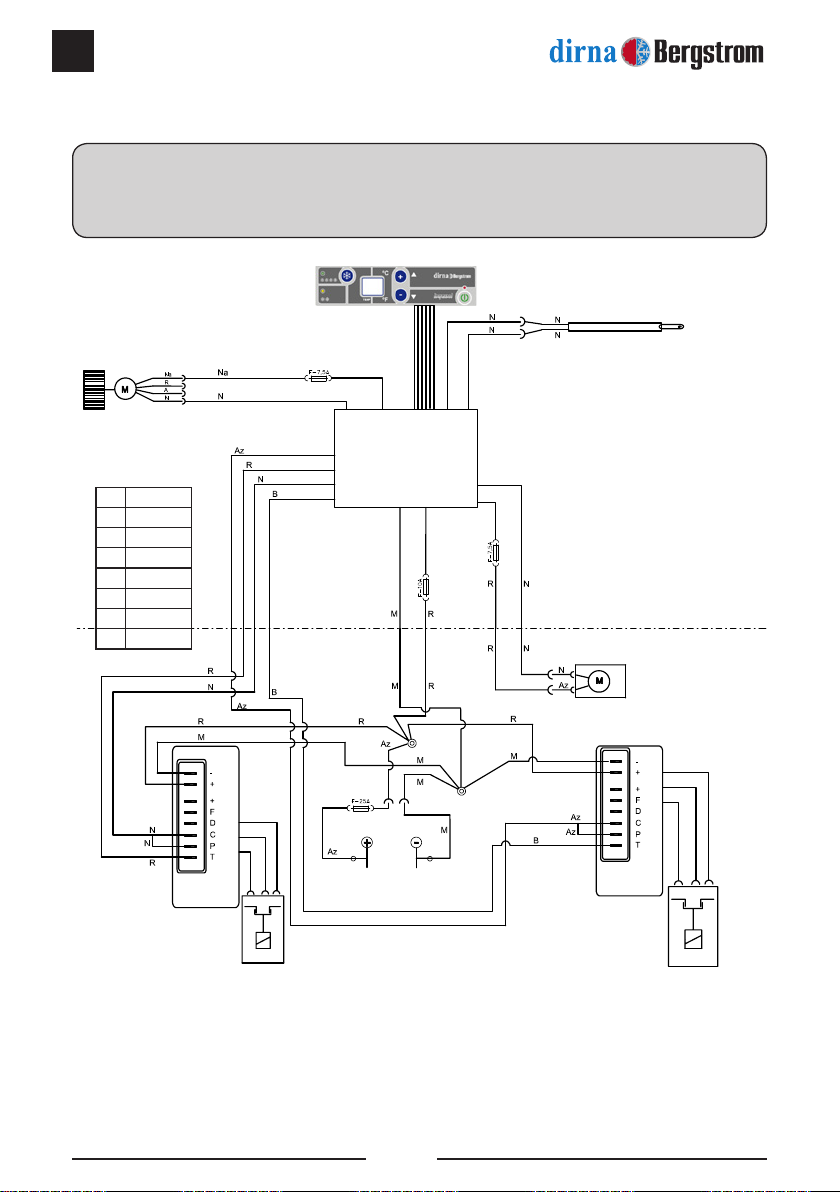

Esquema eléctrico

¡AVISO IMPORTANTE!

Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera la placa no se

enciende y el equipo no funciona.

Az Azul

N Negro

R Rojo

V Verde

B Blanco

A Amarillo

Na Naranja

M Marrón

Sensor

aire de retorno

Control

electrónico

Soplador

centrífugo

Ventilador del

condensador

Módulo

electrónico

1º Compresor

Módulo

electrónico

2º Compresor

1 Compresor

2 Compresor

Toma original

COMPACT 1.4

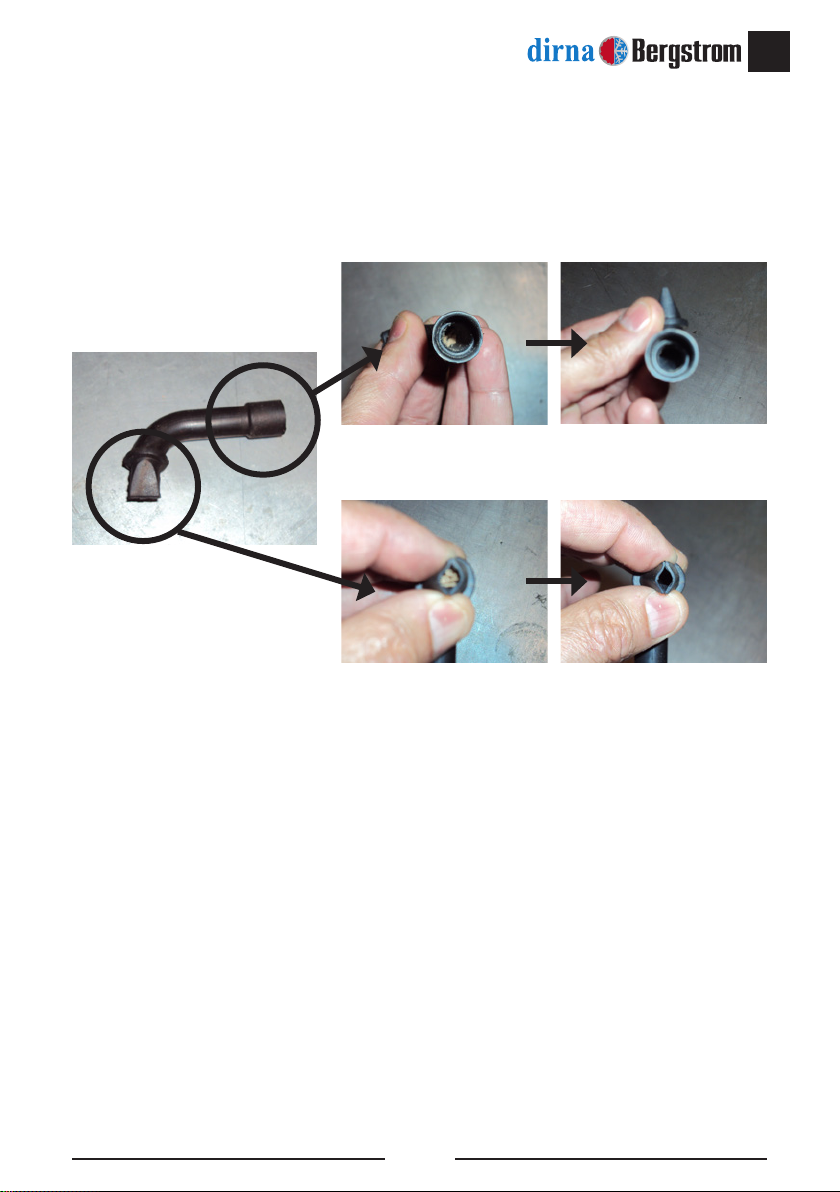

Para limpiar el condensador o las válvulas de drenaje (*) es necesario desmontar la tapa

superior de plástico del equipo (7 tornillos roscachapa) y soplar con aire a presión el

condensador, las válvulas de drenaje hay que desmontarlas y limpiarlas interiormente.

Es recomendable que esta operación la realice un Servicio Autorizado por Dirna

Bergstrom.

(*)

EN COMPACT 1.4

Thank you for acquiring and trusting our products range. Compact is an Air Conditioning

equipment designed and made by Dirna Bergstrom to be used with vehicle´s engine

off, during resting periods under the shade and/or at night. The only maintenance that is

required is a periodical cleaning of the condenser, at least once a year (1) (See page 13).

Compact is designed with the most advanced technology to achieve an efcient output,

a reduction in energy expenses and CO2emissions to the atmosphere. These are the

characteristics which make it unique on the market of Air Conditioning for vehicles.

If the temperature inside your vehicle cabin is too high for you to rest, cool down cabin

with vehicle Air Conditioning during a few minutes, then connect Compact to maintain

comfort temperature.

If you have any doubt, please consult your dealer or directly Dirna Bergstrom

Do not forget to ask your dealer for your warranty card.

NOTE:

If, during assembly, the unit becomes slanted or the

cabin drops with the unit mounted, wait for at least

60 minutes from the moment the unit is horizontal

before starting up.

RECOMMENDATION:

For optimal operation of the unit, it is recommended

to start it up occasionally during the winter months in

order to prevent the joints from deteriorating.

COMPACT 1.4

1.- On/off switch on /off the unit and functioning selection mode.

2.- Indicate the compressors functioning.

3.- Display: Screen where it shows the slected functioning and condition of the unit.

4.- Temperature selectors : To select the surrounding temperature and the blower speed

(this only in manual mode) , remote control programmation and Fahrenheit degrees.

• When you connect, the engine make leds control and you can read 88--bd on the display

and the engine swith off.

Remote control functions:

Switching on /off of equipment.

Blower speeds control.

Temperature control.

How to activate remote control:

In order to activate remote control, while equipment is switched off, push key

from control

panel until

ashes on display. When it stops ashing, push the On/off key on in the remote

control. You will have to do it within 30 seconds or else you will have to repeat the whole

operation.

Control panel

Remote control

Special display symbols (please see troubleshooting manual):

Lb: Low battery.

EO: Poor contact of wires on return air sensor or return air sensor faulty.

E2: Failure condenser fan centrifugal or blower.

E9: Compressor protection (cabin tilted).

ºC

ºF

TEMP

ON/OFF

EN COMPACT 1.4

By selecting this function, Compact displays temperature inside cabin.

programs the equipment so that it is automatically disconnected during a 1-9 hour period.

In order to program, push the On/off key until

is shown on display, select functioning

time using the keys

and conrm by pushing On/off .

In order to switch on Compact, push the On/off key . Equipment always starts on function

(Automatic Function). To change function, push the On/off key and the various

functions will be displayed one by one. Release key when desired function is reached. The

rst time equipment is switched on, it will be initiated with the pre-established parameters.

Equipment switching on

Function

-Digital thermometer function

Function

-Time programming function

How to deactivate remote control:

In order to deactivate remote control, push key

of control panel until

, ashes on dis-

play. Once it stops ashing, push key

on panel. You will have to do it within 30 seconds

or else you will have to repeat the whole operation.

To select

the display shows the set temperature and allows the user to choose the

comfort temperature which will be displayed from 15ºC to 27ºC (59ºF to 71ºF) and to

vary the unit blower speed (5 speeds indicated with the characters

Comfort temperature can be controlled by briey pressing the keys

. of the control

panel or remote control.

The blower speeds are controlled by keeping the keys

of the control panel

pressed down or from the remote control, with the display showing

. The display shows the degrees selected when the unit is running.

Function

- Manual operation

Andere Handbücher für Bycool Compact 1.4

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere dirna Bergstrom Klimaanlage Handbücher

dirna Bergstrom

dirna Bergstrom Bycool Green Line Compact 3.0 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom COMPACT N&D Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool FLAT Betriebsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line LITE Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Compact TRP Compact Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Green Line Compact 3.0 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green Series Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool TRPLITE Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Compact 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Compact 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 3.0 Betriebsanleitung

dirna Bergstrom

dirna Bergstrom BYCOOL GREENLINE SLIM Betriebsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom COMPACT 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line INTEGRAL POWER Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Green Line Compact 3.0 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green Series Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line LITE Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Green Line Compact 3.0 Betriebsanleitung

dirna Bergstrom

dirna Bergstrom bycool green Series Betriebsanleitung

Beliebte Klimaanlage Handbücher anderer Marken

Spheros

Spheros CC 355 Bedienungsanleitung

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Bedienungsanleitung

Panasonic

Panasonic CS-E12HKEW Bedienungsanleitung

nedis

nedis ACMB1WT7 Bedienungsanleitung

Samsung

Samsung AR KV Series Leitfaden

Daikin

Daikin FCFV50A Bedienungsanleitung

Fujitsu

Fujitsu Inverter ASBA30JFC Bedienungsanleitung

Toshiba

Toshiba RAS-M10SMUV-E Bedienungsanleitung

Daikin

Daikin FXLQ20MAVE Bedienungsanleitung

Hitachi

Hitachi RAS-E24CAK Bedienungsanleitung

CIAT

CIAT Magister 2 Series Leitfaden

Bestron

Bestron AAC6000 Bedienungsanleitung

Hisense

Hisense 7K Technisches Handbuch

Frigidaire

Frigidaire FFRE0533S1E0 Bedienungsanleitung

Samsung

Samsung AS09HM3N Bedienungsanleitung

Frigidaire

Frigidaire CRA073PU11 Betriebsanleitung

Soleus Air

Soleus Air GB-PAC-08E4 Bedienungsanleitung

McQuay

McQuay MCK020A Bedienungsanleitung
