Dirna Bergstrom TRP SLIMCOOL Betriebsanleitung

Diagnosis de averías ES

Troubleshooting EN

Diagnostic de pannes FR

Diagnose bei Ausfällen GE

Diagnosi dei guasti IT

1001845149

F-4220 rev.01

SLIMCOOL

Dirna Bergstrom DAF

1001845905 1541250

SLIMCOOL

ATENCIÓN

Equipo precargado de gas r-134a

con maquina de alta precisión.

A- manipular la carga del equipo lo deja automáticamente

Fuera de garantía.

B- la conexión a batería o punto autorizado en instrucciones

de montaje es absolutamente obligatoria.

En caso de no hacerlo perdemos el control de la batería Y la

electrónica queda dañada irreparablemente.

Anulando la garantía del equipo.

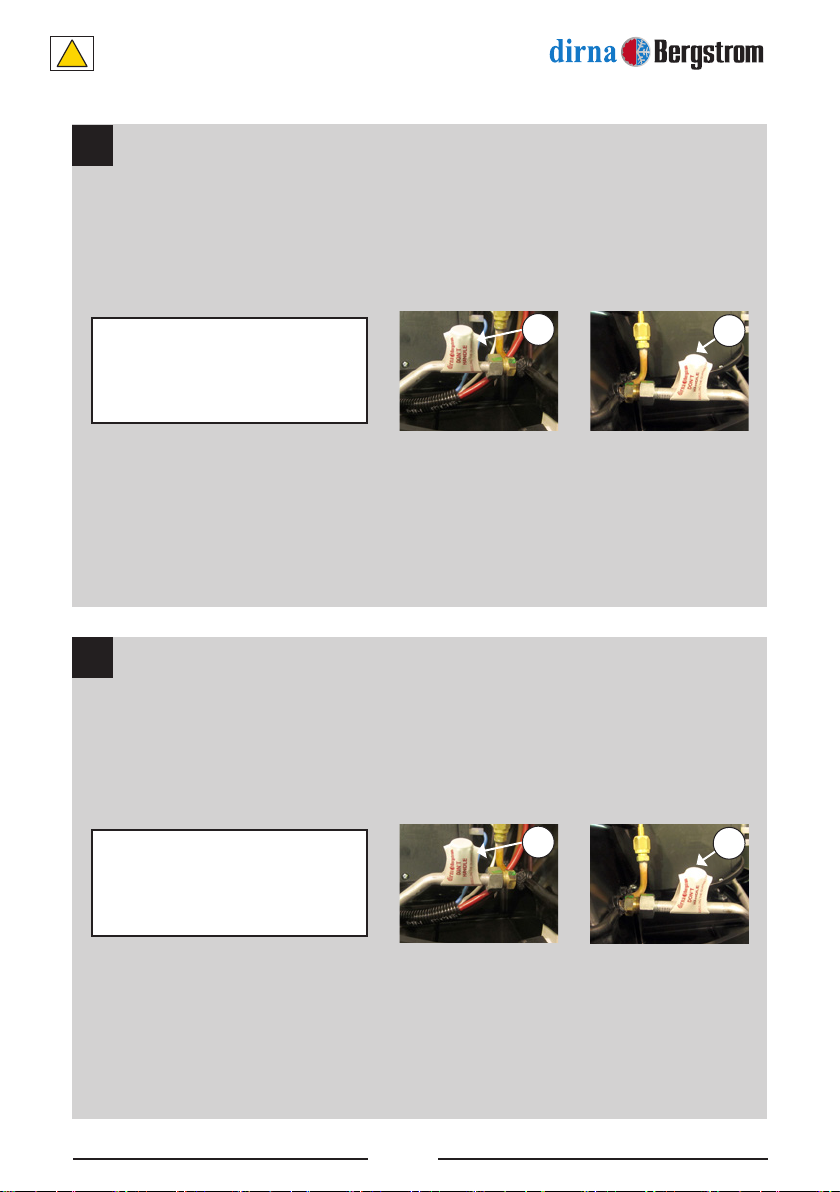

Los Racores de carga del

equipo (R) van autosellados,

si estos se manipulan se pierde

automáticamente LA GARANTÍA.

ATTENTION

Unit pre-loaded of gas r-134a

with high precision machine.

A- by manipulating the load of the unit leaves

it out of warranty.

B- The connection to the battery or any authorised point set in the

mounting instructions is absolutely compulsory.

In case of not doing so, the battery control is lost

and the electronics will be damaged irreversively

cancelling the warranty of the unit

The charge ttings of the (R)

unit are autosealed.If these are

manipulated, THE WARRANTY is

automatically lost.

SLIMCOOL

ATTENTION

Appareil préchargé avec du gaz r-134a

avec machine de grande precision.

A- Toute manipulation de la charge de l’appareil en

annule automatiquement la garantie

B- Le branchement à la batterie ou au point autorisé dans les instructions

de montage est imperatif.

Si ce branchement n’est pas effectué, vous perdrez le contrôle de la

batterie et l’électronique s’en verrait endommagée de façon irreversible,

annulant ainsi la garantie de l’appareil.

Les Raccords de charge de

l’appareil (R) sont auto-scellés,

s’ils sont manipulés, la GARANTIE

est automatiquement annulée.

ACHTUNG

Anlage mit Gasvorlling r-134a

Mit Hochpräzisionsmaschine.

A- Jede Manipulierung der Ladung der Anlage

setzt die Garantie automatiisch ausser Kraft.

B- Anschluss an eine Batterie oder an einen nach den Anweisuingen

zulässigen Einbaupunkt ist zwingend vorgeschrieben.

Anderenfalls geht die Batteriesteuerung verloren und die Elektronik

wird irreparabel beschädigt. Die Gewährleistung der Anlage wird damit

wirkungslos.

Die Ladeverschraubungen der

Anlage (R) sind selbstversiegelt. Ihre

Manipulierung setzt die GARANTIE

automatisch außer Kraft.

SLIMCOOL

ATTENZIONE

Attrezzatura precaricata con gas r-134a

Con macchina ad alta precisione

A- la manomissione del carico dell’attrezzatura comporta

la decadenza automatica della garanzia.

B- È Assolutamente Obbligatoria La Connessione Alla Batteria O Ad Un

Punto Autorizzato Indicato Nelle Istruzioni Di Montaggio.

In caso di mancata connessione, si perde il controllo della batteria,

l’elettronica ne è danneggiata irreparablemente

E decade la garanzia dell’attrezzatura.

I raccordi di carico dell’attrezzatura

(R) sono autosigillati: in caso di

manomissione LA GARANZIA

decade automaticamente.

UWAGA

Urządzenie wstępnie załadowane gazem r-134a

Z maszyną wysokiego ciśnienia

A- obsługa ładunku urządzenia automatycznie

Powoduje anulowanie gwarancji

B- podłączenie do akumulatora lub punktu autoryzowanego zgodnie z

instrukcją montażu jest absolutnie obowiązkowe.

W przypadku nie wykonania tego, tracimy kontrolę nad

Akumulatorem, a elektronika zostaje nieodwołalnie uszkodona, przez

Co gwarancja na urządzenie zostaje anulowana.

Złączki do ładowania urządzenia

(R) automatycznie zaplombowane

- jeżeli będziesz nimi manipulować,

automatycznie utracisz GWARANCJĘ.

SLIMCOOL

UPOZORNĚNÍ

Zařízení předem naplněné plynem r-134a

Se strojem s vysokou přesností

A- v případě jakékoli manipulace s náplní zařízení

Automaticky zaniká nárok na záruku.

B- je bezpodmínečně nutné připojení na baterii

Nebo místo, povolené v návodu k montáži.

Pokud se to neučiní, ztratíme schopnost ovládat

Çbaterii a elektrické vybavení se nezvratně

Poškodí, čímž zanikne nárok na záruku.

Plnicí hrdla zařízení (R) jsou

zapečetěna výrobcem. Dojde-li

k jejich manipulaci, automaticky

zaniká nárok na ZÁRUKU.

OPGELET

Installatie met gas r-134a onder vooraf

Geladen drukmet machine van hoge precisie

A- manipulatie van de gaslading van de installatie

Doet de garantie automatisch vervallen

B- de verbinding met de batterij of toegelaten punten volgens de

montage-instructies is strikt verplicht.

In het geval dat dit niet gebeurt verliezen we de controle over de

batterij en zal de elektronica op Niet-repareerbare wijze worden

beschadigd - de garantie wordt hierdoor

De verbindindingen van de

gaslading (R) zijn verzegeld. Bij

manipulatie verliest u automatisch uw

GARANTIERECHTEN.

ES SLIMCOOL

Síntoma Causa Solución

• Si el display no se enciende o

durante su funcionamiento se apaga

el display y el equipo.

• Fusible de alimentación fundido o

desconectado.

• Control electrónico defectuoso.

• Cable de alimentación desconectado,

con mal contacto o cortado.

• Fusible de alimentación del control

electrónico (10A) desconectado o fundido.

• Polaridad del cable de alimentación

invertida.

• Conectar o sustituir el fusible de la alimentación del equipo (en caja de fusibles).

• Sustituir control electrónico.

• Vericar y corregir posibles malos contactos, roturas o desconexión del cable de

alimentación.

• Conectar o sustituir el fusible de la alimentación del control electrónico (para

acceder es necesario desmontar el panel frontal del panel de control).

• Comprobar y corregir la posición de los cables de conexión a alimentación del

equipo (cable R a + y cable B a -).

(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• Al encender el equipo o durante su

funcionamiento se muestra en el

display

alternando con

(fallo

en sensor aire de retorno). Durante

este error el equipo funciona, pero

no regula el sensor de aire de

retorno (y no se puede subir ni bajar

la temperatura). Para apagar pulsar

una vez el botón On/Off del panel

de control o del mando.

• Mala conexión en terminales o cables del

sensor de aire de retorno.

• Sensor de aire de retorno desconectado

o averiado.

• Comprobar y corregir posibles malos contactos en terminales o cables del sensor

de aire de retorno.

• Conectar o sustituir sensor de aire de retorno.

(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• Al encender el equipo o durante

su funcionamiento, emite pitidos

intermitentes, y cuando cesan éstos

el display muestra Lb (batería baja).

El equipo se para automáticamente.

• Mal contacto en conexiones o terminales

de alimentación.

• Batería descargada o defectuosa.

• Comprobar y corregir posibles malos contactos en conexiones o terminales del

cable de alimentación.

• Cargar o sustituir la batería.

(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

SLIMCOOL

Síntoma Causa Solución

• Si el display no se enciende o

durante su funcionamiento se apaga

el display y el equipo.

• Fusible de alimentación fundido o

desconectado.

• Control electrónico defectuoso.

• Cable de alimentación desconectado,

con mal contacto o cortado.

• Fusible de alimentación del control

electrónico (10A) desconectado o fundido.

• Polaridad del cable de alimentación

invertida.

• Conectar o sustituir el fusible de la alimentación del equipo (en caja de fusibles).

• Sustituir control electrónico.

• Vericar y corregir posibles malos contactos, roturas o desconexión del cable de

alimentación.

• Conectar o sustituir el fusible de la alimentación del control electrónico (para

acceder es necesario desmontar el panel frontal del panel de control).

• Comprobar y corregir la posición de los cables de conexión a alimentación del

equipo (cable R a + y cable B a -).

(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• Al encender el equipo o durante su

funcionamiento se muestra en el

display

alternando con

(fallo

en sensor aire de retorno). Durante

este error el equipo funciona, pero

no regula el sensor de aire de

retorno (y no se puede subir ni bajar

la temperatura). Para apagar pulsar

una vez el botón On/Off del panel

de control o del mando.

• Mala conexión en terminales o cables del

sensor de aire de retorno.

• Sensor de aire de retorno desconectado

o averiado.

• Comprobar y corregir posibles malos contactos en terminales o cables del sensor

de aire de retorno.

• Conectar o sustituir sensor de aire de retorno.

(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• Al encender el equipo o durante

su funcionamiento, emite pitidos

intermitentes, y cuando cesan éstos

el display muestra Lb (batería baja).

El equipo se para automáticamente.

• Mal contacto en conexiones o terminales

de alimentación.

• Batería descargada o defectuosa.

• Comprobar y corregir posibles malos contactos en conexiones o terminales del

cable de alimentación.

• Cargar o sustituir la batería.

(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES SLIMCOOL

Síntoma Causa Solución

• En el display aparece

, se

apaga el equipo automáticamente

quedando en el display el error

hasta que se repare la anomalía.

Para que deje de aparecer en el

display pulsar una vez la tecla

On/Off del panel de control o del

mando a distancia.

• Soplador centrífugo o ventilador del

condensador bloqueado en cortocircuito

o desconectado.

• Fusible 7,5A del soplador centrífugo o del

ventilador del condensador fundido.

• Reparar la posible obstrucción del soplador centrífugo o ventilador del condensador;

si persiste el error, sustituir el soplador centrífugo o ventilador del condensador

(para acceder al soplador centrífugo o ventilador del condensador es necesario

desmontar la tapa exterior del equipo, para el soplador también la tapa del

evaporador).

• Sustituir fusible de 7,5A. Para acceder a los fusibles del soplador centrífugo o

ventilador del condensador es necesario desmontar la tapa de acceso del panel de

control montada en el panel interior de distribución de aire.

(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• En display se muestra

, se

apaga el equipo automaticamente

quedando en el display

hasta

que se repare la anomalía. Para

que deje de aparecer

en display

pulsar una vez la tecla On/Off del

panel de control o del mando a

distancia.

• Compresor o compresores defectuosos o

averiados.

• Módulo o módulos de compresor

desconectados del compresor o

defectuosos.

• Sustituir el compresor o compresores defectuosos.

• Conectar correctamente el módulo del compresor o sustituir (Para acceder a los

módulos y a los compresores es necesario desmontar la tapa exterior del equipo).

Nota: las referencias de cada uno de los módulos son distintas, vericar que se

sustituye por la referencia correcta.

(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• Al encender el equipo o durante

su funcionamiento se muestra en

el display

(fallo en el cable de

comunicaciones). El equipo se

apaga automáticamente, quedando

en el display hasta que se

repare la anomalía. Para que deje

de aparecer

en el display pulsar

una vez la tecla On/Off del panel de

control o del mando a distancia.

• Mala conexión en terminales o cables de

los módulos de compresor.

• Clemas del cable de comunicación mal

conectadas o desconectadas del control

electrónico.

• Módulos de compresor no compatibles.

• Vericar conexiones de terminales del compresor o posibles cortes en cables.

• Conectar clemas en el control electrónico.

• Vericar que las referencias de cada uno de los módulos son distintas.

(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

SLIMCOOL

Síntoma Causa Solución

• En el display aparece

, se

apaga el equipo automáticamente

quedando en el display el error

hasta que se repare la anomalía.

Para que deje de aparecer en el

display pulsar una vez la tecla

On/Off del panel de control o del

mando a distancia.

• Soplador centrífugo o ventilador del

condensador bloqueado en cortocircuito

o desconectado.

• Fusible 7,5A del soplador centrífugo o del

ventilador del condensador fundido.

• Reparar la posible obstrucción del soplador centrífugo o ventilador del condensador;

si persiste el error, sustituir el soplador centrífugo o ventilador del condensador

(para acceder al soplador centrífugo o ventilador del condensador es necesario

desmontar la tapa exterior del equipo, para el soplador también la tapa del

evaporador).

• Sustituir fusible de 7,5A. Para acceder a los fusibles del soplador centrífugo o

ventilador del condensador es necesario desmontar la tapa de acceso del panel de

control montada en el panel interior de distribución de aire.

(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• En display se muestra

, se

apaga el equipo automaticamente

quedando en el display

hasta

que se repare la anomalía. Para

que deje de aparecer

en display

pulsar una vez la tecla On/Off del

panel de control o del mando a

distancia.

• Compresor o compresores defectuosos o

averiados.

• Módulo o módulos de compresor

desconectados del compresor o

defectuosos.

• Sustituir el compresor o compresores defectuosos.

• Conectar correctamente el módulo del compresor o sustituir (Para acceder a los

módulos y a los compresores es necesario desmontar la tapa exterior del equipo).

Nota: las referencias de cada uno de los módulos son distintas, vericar que se

sustituye por la referencia correcta.

(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

• Al encender el equipo o durante

su funcionamiento se muestra en

el display

(fallo en el cable de

comunicaciones). El equipo se

apaga automáticamente, quedando

en el display hasta que se

repare la anomalía. Para que deje

de aparecer

en el display pulsar

una vez la tecla On/Off del panel de

control o del mando a distancia.

• Mala conexión en terminales o cables de

los módulos de compresor.

• Clemas del cable de comunicación mal

conectadas o desconectadas del control

electrónico.

• Módulos de compresor no compatibles.

• Vericar conexiones de terminales del compresor o posibles cortes en cables.

• Conectar clemas en el control electrónico.

• Vericar que las referencias de cada uno de los módulos son distintas.

(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES SLIMCOOL

Síntoma Causa Solución

• Elequipoemitepitidosintermitentes.

• Cable de conexión entre panel de control

y control electrónico mal conectado o

invertido.

• Desmontar el panel frontal de panel de control y conectar correctamente el

cableado de conexión entre panel de control y control electrónico.

•

aparecerá cuando el equipo

tenga una inclinación de más de

45º (abatiendo la cabina).

• Inclinación del equipo 45º o más. • Cuando el equipo éste en posición menor de 45º desaparecerá. El control electrónico

es el que detecta la indicación (el equipo no debe funcionar con una inclinación

igual o superior a 45º para que no se produzcan daños en el compresor).

• En el interior de la cabina cae agua

o se ltra del exterior.

• Tubo de desagüe o válvulas obstruidas.

• Junta EPDM mal pegada o defectuosa.

• Las salidas de los cableados en la tapa del

habitáculo del evaporador y soplador no

están bien sellados.

• Limpiar la obstrucción de tubos de desagüe y válvulas (Para acceder es necesario

desmontar la tapa exterior del equipo).

• Sustituir junta EPDM (es necesario desmontar el equipo y limpiar bien la supercie

donde se va a pegar la junta EPDM).

• Sellar la salida de los cableados en la tapa del habitáculo del evaporador y soplador

(Para acceder es necesario desmontar la tapa exterior del equipo).

• El equipo funciona pero no enfría.

• Falta o exceso de carga.

• Suciedad en el condensador.

• Ventilador del condensador defectuoso.

• Tapón en el circuito.

• Vericar la carga comprobando la presión, en caso de estar por debajo de 0,5 bar o

por encima de 5,0 bar con el equipo en funcionamiento, recuperar la carga y hacer

vacío de al menos 30 minutos en el circuito e introducir 250 gr. de gas R134a (el

equipo lleva 250 grs en cada circuito).

• Limpiar condensador con aire a presión.

• Conectar o sustituir el ventilador del condesador.

• Vericar la presión y en caso de estar por debajo de 0,5 bar con el equipo en

funcionamiento hacer limpieza en el circuito o sustituir componentes obstruidos

(posiblemente el tubo capilar de ujo continuo).

Andere Handbücher für TRP SLIMCOOL

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere dirna Bergstrom Klimaanlage Handbücher

dirna Bergstrom

dirna Bergstrom bycool green line LITE Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom TRP SLIMCOOL Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line INTEGRAL POWER Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green Series Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom TRP COMPACT N&D Betriebsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Compact 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Green Line Compact 3.0 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool SLIM COOL TRP Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Flat Concept Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool FLAT Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Compact 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line INTEGRAL POWER Betriebsanleitung

dirna Bergstrom

dirna Bergstrom bycool SLIM FIT Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line LITE Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green Series Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line LITE Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Green Line Compact 3.0 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Compact Betriebsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line SLIM COOL TRR Betriebsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Compact Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool COMPACT 3.0 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom TRP SLIMCOOL Bedienungsanleitung

Beliebte Klimaanlage Handbücher anderer Marken

Spheros

Spheros CC 355 Bedienungsanleitung

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Bedienungsanleitung

Panasonic

Panasonic CS-E12HKEW Bedienungsanleitung

nedis

nedis ACMB1WT7 Bedienungsanleitung

Samsung

Samsung AR KV Series Leitfaden

Daikin

Daikin FCFV50A Bedienungsanleitung

Fujitsu

Fujitsu Inverter ASBA30JFC Bedienungsanleitung

Toshiba

Toshiba RAS-M10SMUV-E Bedienungsanleitung

Daikin

Daikin FXLQ20MAVE Bedienungsanleitung

Hitachi

Hitachi RAS-E24CAK Bedienungsanleitung

CIAT

CIAT Magister 2 Series Leitfaden

Bestron

Bestron AAC6000 Bedienungsanleitung

Hisense

Hisense 7K Technisches Handbuch

Frigidaire

Frigidaire FFRE0533S1E0 Bedienungsanleitung

Samsung

Samsung AS09HM3N Bedienungsanleitung

Frigidaire

Frigidaire CRA073PU11 Betriebsanleitung

Soleus Air

Soleus Air GB-PAC-08E4 Bedienungsanleitung

McQuay

McQuay MCK020A Bedienungsanleitung

dirna Bergstrom TRP SLIMCOOL Betriebsanleitung

Beliebte Klimaanlage Handbücher anderer Marken
