Duramaxx 10028049 Leitfaden

10028049

10028060

Wasserpumpe

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwen-

dungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzu-

beugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch

entstehen, übernehmen wir keine Haftung.

Technische Daten

Artikelnummer 10028049

Leistung 10W

Maximale Förderhöhe 2m

Durchsatz 3000 l/std.

Anschlüsse 3/4“ 1“ 1 1/4“

Kabel 2,5m

Artikelnummer 10028060

Leistung 30W

Maximale Förderhöhe 4m

Durchsatz 4500 l/std.

Anschlüsse 3/4“ 1“ 1 1/4“

Kabel 2,5m

Sicherheitshinweise

• Um die Gefahr von Stromschlägen zu reduzieren entfernen Sie keine der Abdeckungen. Das Ge-

rät enthält Teile, die dem Benutzer nicht zugänglich sind.

• Die Gerätekennzeichnung beﬁ ndet sich auf der Rückseite des Geräts.

• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen oder Gieskannen, darauf ab.

• Lassen Sie keine Gegenstände aus Metall auf dieses Gerät fallen.

• Stellen Sie keine schweren Gegenstände auf dieses Gerät.

• Benutzen Sie nur Zubehör und Anbauteile, die vom Hersteller zugelassen sind.

• Ziehen Sie den Stecker aus der Steckdose wenn es gewittert, stürmt oder Sie das Gerät längere

Zeit nicht benutzen. So können Sie Schäden vorbeugen.

• Lassen Sie Reparaturen nur von qualiﬁ zierten Fachkräften durchführen.

• Eine Reparatur ist dann erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, das

heißt wenn Gegenstände darauf gefallen sind, wenn es nicht ordnungsgemäß funktioniert oder

fallengelassen wurde. Versuchen Sie nicht das Gerät selbst zu reparieren. Durch Öﬀ nen der Ab-

deckung setzen Sie sich der Gefahr von Stromschlägen und anderen Verletzungen aus.

• Ziehen Sie nicht am Kabel, knicken Sie es nicht und stellen Sie keine schweren Gegenstände

darauf.

• Fassen Sie den Stecker nicht mit nassen Händen an.

• Stellen Sie keine Quellen oﬀ ener Flammen, z.B. brennende Kerzen, auf das Gerät.

• Lassen Sie die Pumpe nie leer laufen.

• Verbinden Sie das Gerät niemals mit einer Wechselstrom. Es ist nur für den Betrieb mit Gleich-

strom ausgelegt.

• Betreiben Sie die Pumpe nur in Süßwasserteichen bei Temperaturen bis maximal 50°C.

• Die Pumpe ist geeignet um Teichﬁ lter, Wasserfälle, Springbrunnen oder Aquarienﬁ lter zu betrei-

ben.

• Öﬀ nen Sie NIEMALS das Motorgehäuse - LEBENSGEFAHR!

Kleine Objekte / Verpackungsteile

• Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial) und Verpackungs-

teile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden

können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Transport des Gerätes

Bitte bewahren Sie die Originalverpackung auf. Um einen ausreichender Schutz beim Transport des

Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung.

Reinigung der äußeren Oberﬂ äche

Verwenden Sie keine ﬂ üchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim

Abwischen können die Oberﬂ ächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über

einen längeren Zeitraum mit dem Gerät in Kontakt sein.

Geräteübersicht

1Einstelldüse 5O-Ring 93/4“ - > 1“ Anschluss

2Filterkorb 6Lager 10 Anschlussmuﬀ e

3Pumpen-Gehäuse 7Motor-Block 11 1 1/4“ Anschluss

4Rotor-Baugruppe 8Unterlegscheibe

Inbetriebnahme / Wartung

• Befestigen Sie zunächst eine Art Schleppseil (Nylonschnur o.ä.) an der Pumpe, mit dem sie diese

bei Bedarf aus dem Wasser ziehen können.

• Schließen Sie die entsprechenden Schläuche Ihres Aquariums/Teichs/Springbrunnens etc. an der

Pumpe an. Stellen Sie sicher, dass sich keine Luftblasen im Rohrsystem beﬁ nden.

• Installieren Sie die Pumpe mindestens 20cm und höchstens 2m (10028049) bzw. 4m (10028060)

unter der Wasseroberﬂ äche.

• Stellen Sie die Pumpe nicht in den Schmutz/Bodensatz auf dem Grund des Wasser, sondern in

eine etwas erhöhte Position.

• Schützen Sie das Stromkabel vor Beschädigungen durch Knicken und/oder scharfe Kanten, wenn

Sie es verlegen.

• Schließen Sie die Pumpe an die Steckdose an.

Achtung: Betreiben Sie die Pumpe nie ohne den Filterkorb (1). Der Filter schützt die Pum-

pe vor Verschmutzungen und Verstopfungen durch Bodensatz, Staub und Schmutz. Betrei-

ben Sie die Pumpe nicht im Trockenen.

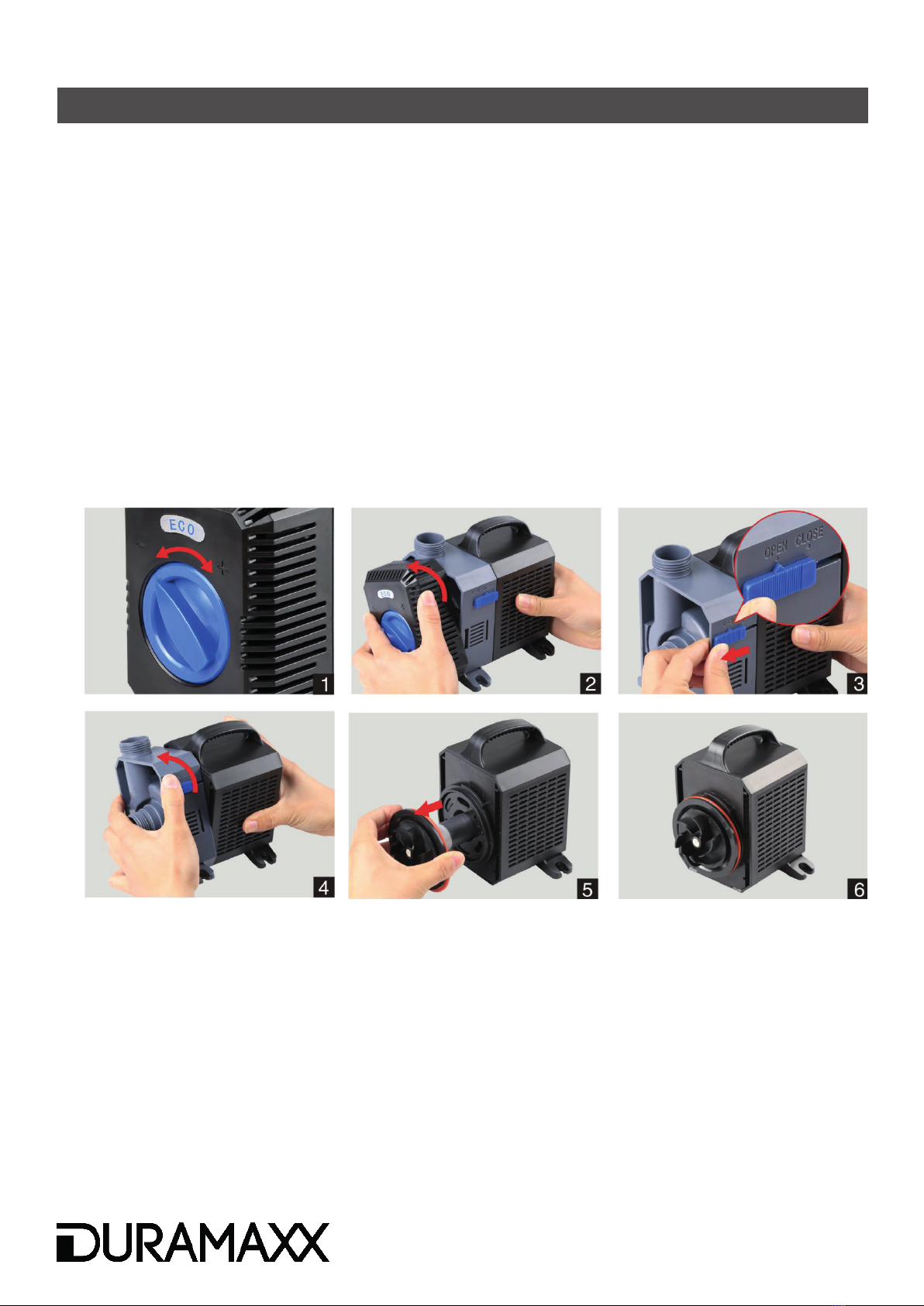

1. Stellen Sie an dem blauen Regler die Fließgeschwindigkeit ein.

2. Drehen Sie den Filterkorb wie in der Abbildung zu sehen, um ihn abzunehmen.

3. Schieben Sie den blauen Schalter nach links, um den Motorblock zu öﬀ nen.

4. Drehen Sie den Motorblock gegen den Uhrzeigersinn.

5. Säubern / tauschen Sie den Propeller.

6. Stellen Sie sicher, dass der O-Ring wie in der Abbildung gezeigt sitzt.

Nehmen Sie die Pumpe im Winter aus dem Wasser und lagern Sie sie in frostfreier Umge-

bung, wenn möglich in einem mit Wasser gefüllten Behälter, um den O-Ring vor Austrock-

nung und . Säubern Sie die Pumpe sorgfältig und prüfen Sie nach erneutem Zusammenbau

auf etwaige Schäden.

Problembehebung

Mögliche Ursache Mögliche Lösung

Pumpe funktioniert nicht • Kein Strom

• Überhitzung

• Rotor blockiert

• Kein Wasser

• Mit Steckdose verbinden

• Blockagen beseitigen

• Wasser hinzufügen

Pumpe gibt störende/laute

Geräusche ab

• Filtergehäuse blockiert oder

Schaft beschädigt

• Keramischer Schaft oder

Aufnahme haben starke Ge-

brauchsspuren

• Blockagen beseitigen

• Schaft oder Aufnahme er-

setzen

Ungenügende Wasser-För-

derleistung

• Ventil geschlossen oder ver-

stopft

• Filterkorb verstopft/blo-

ckiert

• Impeller beschädigt

• Zu niedrige Spannung

• Ventil öﬀ nen / reinigen

• Filterkorb reinigen

• Impeller auswechseln

• An passender Spannung an-

schließen.

Hinweise zur Entsorgung

Elektroaltgeräte

Beﬁ ndet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem

Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit

dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen

Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften.

Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht

über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Um-

welt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen

geschützt. Materialrecycling hilft, den Verbrauch von Rohstoﬀ en zu verringern.

Konformitätserklärung

Der Hersteller dieses Produktes ist die CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2011/65/EU (RoHS)

2014/30/EU (EMV)

Dear Customer,

Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid

damaging the item. We do not cover any damages that may arise from improper use of the item or the

disregard of the safety instructions.

Technical Data

Article no. 10028049

Electrical Power 10W

H-Max 2m

Flow-rate 3000 l/h

House Adapter 3/4“ 1“ 1 1/4“

Cable 2,5m

Article no. 10028060

Electrical Power 30W

H-Max 4m

Flow-rate 4500 l/h

House Adapter 3/4“ 1“ 1 1/4“

Cable 2,5m

Safety Instructions

• Read all instructions before using.

• Do not let the cord hang over edge of table counter or touch hot surface.

• If liquid penetrates inside the battery housing, unplug the appliance and have it checked by a qua-

liﬁ ed technician before it is used again.

• Do not place the appliance close to heating equipment or any heat source, or in a location subjected

to excessive dust or mechanical shocks.

• Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate

climates.

• The use of attachments that are not recommended by the appliance manufacturer may result in

ﬁ re, electric shock or personal injury.

• This appliance is not intended for use by persons (including children) with reduced physical, senso-

ry or mental capabilities, or lack of experience and knowledge, unless they have been given super-

vision or instruction concerning use of the appliances by a person responsible for their safety.

• Children should be supervised to ensure that they do not play with the appliance.

• The appliance is not a toy. Do not let the children play it. Never let children insert foreign objects

into the appliance.

• Do not use the appliance for other than intended use. This appliance has been designed solely for

domestic use; the manufacturer‘s liability shall not be engaged in the event of any professional

use, by any misuse or by any use not complying with the operating instructions.

• Any altering of the product itself or changing of the components is forbidden.

• Do not connect the pump to any AC voltage power, it is intended ONLY for DC Voltage power.

• Operate in freshwater only (never above 50°C).

• Do not strike the solar panel.

• Do not let the pump run dry.

• Save these instructions.

Overview

1Adjuster 5O-Ring 93/4“ - > 1“ Outlet

2Filter basket 6Bearing 10 Outlet nut

3Pump housing 7Motor body 11 1 1/4“ Outlet

4Rotor subassembly 8Washer

Initial Use / Maintenance

• Read and familiarize yourself with the safety instructions before placing in service. Compare the

line voltage and frequency of your elecrical circuit with the data on the model plate.

• Fasten a hauling rope to the pump. With it you can pull the pump out of the water in case this is

necessary.

• Make the necessary hose connections if required, or install a fountain attachment. After the ins-

tallation, make sure that there are no air bubbles in the hose system.

• Install the pump horizontally on a ﬁ xed support at least 20cm below the water surface,

• Comply with the maximum permitted immersion depth.

• Do not place the pump directly in the pond ﬂ oor mud. Place it on a raised surface instead.

• Lay the power cord in a protected manner to exclude the possibility of damage.

• Connect to electricity.

Please note: Never operate the pump without the ﬁ lter basket. The ﬁ lter basket protects

the pump from coarse dirt that can lead to plugging the pump. Never operate the pump

without water. The pump bearing will take damage.

1) Adjust the ﬂ ow rate in the direction as indicated by the arrow.

2) Turn the ﬁ lter case in the direction as indicated by the arrow, then take it out.

3) Move the blue switch to OPEN, then you can open the motor body, on the contrary the

motor body is locked.

4) Turn the motor body in the direction as indicated by the arrow, then take it out.

5) Ciean and change the impeller after taking out.

6) Make sure to put the O-ring at the right place (as shown in the pic).

Winter care

• Take the pump out of the water.

• Thoroughly clean the pump (see section 6.0)

• Check the pump for damage.

• Caution: Never immerse the connecting plug!

• Store the ump in frost-free conditions, in a container with water if possible.

Trouble Shooting

Possible Cause Possible Solution

Pump does not work

• No power

• Burned

• Rotor is blocked

• Running without water

• Plug in

• Clear blockages

• Plug in again and add water

Noise

• Filter housing is blocked or

shaft is broken

• Ceramic shaft or bearing:

Wearing occurs

• Clean blockages after ope-

ning

• Change the shaft or bearing

Insuﬃ cient water displace-

ment

• Impeller broken

• Flow rate valve closed

• Filter housing is clogged

• Low voltage

• Change impeller

• Open the ﬂ ow rate valve

• Clean blockages and plug in

• Change to right voltage

Environment Concerns

According to the European waste regulation 2002/96/EG this symbol on the product

or on its packaging indicates that this product may not be treated as household was-

te. Instead it should be taken to the appropriate collection point for the recycling of

electrical and electronic equipment. By ensuring this product is disposed of correct-

ly, you will help prevent potential negative consequences for the environment and

human health, which could otherwise be caused by inappropriate waste handling of

this product. For more detailled information about recycling of this product, please

contact your local council or your household waste disposial service.

Declaration of Conformity

Producer: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin.

This product is conform to the following European Directives:

2011/65/EU (RoHS)

2014/30/EU (EMC)

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Duramaxx Wasserpumpe Handbücher

Duramaxx

Duramaxx 10028063 Bedienungsanleitung

Beliebte Wasserpumpe Handbücher anderer Marken

Neptun

Neptun NPHW 5500 Bedienungsanleitung

Sensidyne

Sensidyne Gilian BDX-II Montage- und Bedienungsanleitung

Draper

Draper 47808 Bedienungsanleitung

Trolla

Trolla 12820 Bedienungsanleitung

Sunfab

Sunfab SVH Series Bedienungsanleitung

WilTec

WilTec 50740 Bedienungsanleitung

Fieldmann

Fieldmann FVC 5015 EK Bedienungsanleitung

Everbilt

Everbilt EFSUB5-122HD Bedienungsanleitung

Graco

Graco Husky 3300e Bedienungsanleitung

esotec

esotec 101018 Bedienungsanleitung

moyno

moyno 2000 CC Bedienungsanleitung

Becker

Becker BASIC VASF 2.80/1-0.AC230 Bedienungsanleitung

Sykes AmeriPumps

Sykes AmeriPumps GP100M Fehlerbehebungshandbuch

DUROMAX

DUROMAX XP WX Series Bedienungsanleitung

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Bedienungsanleitung

Franklin Electric

Franklin Electric IPS Bedienungsanleitung

Xylem

Xylem e-1532 Series Bedienungsanleitung

Milton Roy

Milton Roy PRIMEROYAL Bedienungsanleitung
