DURKOPP ADLER 697 Leitfaden

Teileliste und Näheinrichtungen

Spare Parts List and Sewing Equipment

697

Postfach 17 03 51, D-33703 Bielefeld •Potsdamer Straße 190, D-33719 Bielefeld

Telefon (05 21) 9 25-0 •Telefax (05 21) 9 25 2645

Ausgabe / Edition: 12/00 •LU Printed in Federal Republic of Germany Teile-/Part-No.:0791 697801

Teileliste und Näheinrichtungen

Spare Parts List and Sewing Equipment

697

Inhaltsverzeichnis Tafel/Table Contents

Grundtype 1-4 Base type

Besondere Teile der 697 - 153, - 153 H, 5 Special parts of the 697 - 153, - 153 H,

- 453 P - 453 P

Besondere Teile der 697 - 403 P, - 453 P 6 Special parts of the 697 - 403 P, - 453 P

Besondere Teile der 697 - 155, - 6155, 7 Special parts of the 697 - 155, - 6155,

- 15155, - 24155 - 15155, - 24155

Besondere Teile der 697 - 6155, - 24155 8 Special parts of the 697 - 6155, - 24155

Besondere Teile der 697 - 15155 9 Special parts of the 697 - 15155

Besondere Teile der 697 - 15155, - 24155 10 Special parts of the 697 - 15155, - 24155

Beipack 11, 12 Accessories

Zusatzeinrichtung Z116 1701 13 Additional equipment Z116 1701

Fußlüftung 14 Footlifting

Nähantrieb (VD552/6F82AV) 15 Sewing drive (VD552/6F82AV)

Nähleuchten, Nähantrieb (FIR) 16 Sewing lamp, sewing drive (FIR)

Wartungseinheit 17 Maintenance unit

Näheinrichtungen Sewing equipment

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

001Tafel/ Table:

Seite/ Page:

1von/ of 2

Ausgabe/ Edition:

12/2000

Klasse/ Class: 0697

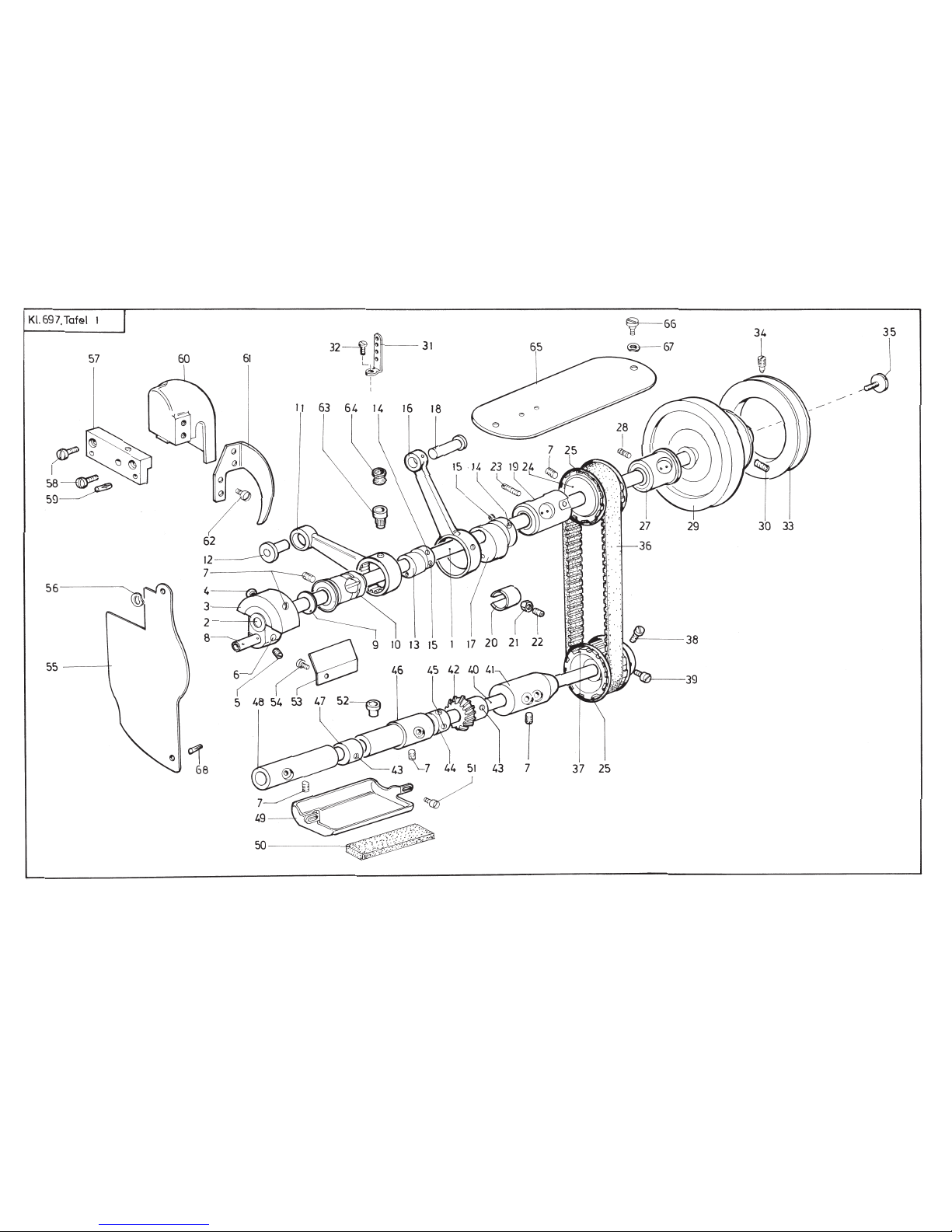

Grundtyp Base type

10249 000006 Armwelle10003

20219 000321 Verschl.-Kappe10004

30249 000010 K Kurbel,kpl.10005 (mit Pos. 4, 5, 6 und 7)

40249 000011 Zapfenschraube10007

50249 000016 Gewindestift10008

60249 000016 Gewindestift10009

70012 000232 Gewindestift10010

80380 000045 Kurbelzapfen10011

90249 000008 Scheibe10012

10 0082 000382 K Armlager10013

11 0241 000263 Zugstange10014

12 0241 000188 Hülse10015

13 0541 001378 Exzenter,kpl10016

14 0241 000183 Gewindestift10017

15 0249 000016 Gewindestift10018

16 0697 000132 Zugstange10019

17 0697 000133 Exzenter,kpl.10020 (mit Pos. 14 und 15)

18 0697 000129 Bolzen10022

19 0249 000190 K Armlager,kpl.10023 (mit Pos. 20, 21 und 22)

20 0249 000205 Klemmring10025

21 0055 000250 6,Kt.Mutter10026

22 0249 000206 Gewindestift10027

23 0233 000152 Gewindestift10028

24 0249 000417 K Riemenlauf,kpl.10029 (mit Pos. 7, 25 und 26)

25 0251 000195 Ring10031

27 0249 000193 MT Armlager10032

28 0078 000018 Gewindestift10033

29 0223 001738 K Handrad,kpl.10034 (mit Pos. 30, 31 und 32)

30 0075 000133 Gewindestift10036

31 0249 000136 Fadenführung10037

32 0021 000185 Zylinderschraube10038

33 0505 000018 Zusatzring,kpl.10039 (mit Pos. 34)

34 0505 000020 Gewindestift10041

35 0249 000009 Schraube10042

36 0549 000415 A Gurt10043

37 0249 000420 K Riemenlauf,kpl.10044 (mit Pos. 25, 38 und 39)

38 0249 000421 Zylinderschraube10046

39 0249 000423 Zylinderschraube10047

40 0249 000305 Antriebswelle10048

41 0249 000313 Lagerbuchse10049

42 0697 000455 Kegelrad,kpl.10050 (mit Pos. 43)

43 0301 000313 Gewindestift10052

44 0249 000326 K Stellring,kpl.10053 (mit Pos. 45)

45 0223 000646 Gewindestift10055

46 0249 000309 Lagerbuchse10056

47 0225 000457 Hubexzenter,kpl.10057 (mit Pos. 43)

48 0249 000306 Lagerbuchse10059

49 0249 000323 Ölfangschale10060

50 0249 000325 Filzteil10061

51 0015 000264 Zylinderschraube10062

52 0024 000449 Kugelöler10063

53 0249 000175 Ölfangblech10064

54 0075 000200 Zylinderschraube10065

55 0697 000258 Frontplatte10066

56 0052 000861 Federscheibe10067

57 0697 000004 Lagerplatte10068

58 0902 000602 Zylinderschraube10069

59 0380 000009 Stift10070

60 0697 000297 Schutzhaube10071

61 0697 000299 Halteblech10072

62 9203 100938 Zylinderschraube10073

63 0241 000185 Öltopf10074

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

001Tafel/ Table:

Seite/ Page:

2von/ of 2

Ausgabe/ Edition:

12/2000

Klasse/ Class: 0697

64 0211 000013 Kunststoffmuffe10075

65 0249 000199 Armdeckel10076

66 0249 000200 Zylinderschraube10077

67 0211 000056 Federscheibe10078

68 0216 000007 Stift10079

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

002Tafel/ Table:

Seite/ Page:

1von/ of 2

Ausgabe/ Edition:

12/2000

Klasse/ Class: 0697

Grundtyp Base type

10697 000008 Lagerbock10082

29203 004278 Zylinderschraube10083

30697 000118 Antriebswelle,kpl.10084

(mit Pos. 4)

40933 920988 Gewindestift10086

50697 000127 K Antriebshebel,kpl.10087

(mit Pos. 4, 6 und 7)

69202 003178 Zylinderschraube10089

70570 000304 6,Kt.Schraube10090

80697 000113 Zugstange10091

90251 000034 Bolzen10092

10 0570 000055 Gewindestift10093

11 0697 000124 K Bolzen10094

12 0241 000196 Antriebswelle,kpl.10095

(mit Pos. 13 und 14)

13 0241 000198 Kurbelzapfen10097

14 0055 000405 6,Kt.Mutter10098

15 0241 000189 Antriebshebel,kpl.10099

(mit Pos. 16)

16 0040 000139 Zylinderschraube10101

17 0241 000192 Bolzen10102

18 0557 000582 Scheibe10103

19 0241 000193 6,Kt.Mutter10104

20 0241 000200 Zuglasche10105

21 0241 000201 Winkelhebel,kpl.10106

(mit Pos. 22, 23 und 24)

22 0241 000210 Bolzen10108

23 9330 000098 Scheibe10109

24 9231 110108 6,Kt.Mutter10110

25 0460 000114 Schraube10111

26 0460 000094 Gelenkstück10112

27 0460 000095 Transportstange10113

28 0697 000137 Nadelst.-Kulisse10114

29 0380 000060 Bolzen10115

30 0697 000145 Ring10116

31 0216 001146 Gewindestift10117

32 0249 000050 Führungswinkel10118

33 0249 000051 A Scheibe10119

34 0249 000161 Zylinderschraube10120

35 0249 000118 Schaftschraube10121

36 0697 000088 Nadelstange,kpl.10122

(mit Pos. 37)

37 0702 000073 Gewindestift10124

38 0697 000091 Kreuzkopf10125

39 0697 000100 Fadenhebel10126

40 0249 000018 K Kreuzkopf10127

41 0249 000094 Gewindestift10128

42 0249 000017 Nadelzugstange10129

43 0549 001297 Skalablech*10130

44 0212 000044 Senkschraube10131

45 0241 000279 K Stichst.-Knopf,kpl.10132

(mit Pos. 46 bis 50)

46 0204 000922 Stichst.-Stift10134

47 0241 000283 Führungsblech10135

48 0204 000925 Stellmutter10136

49 0204 000928 Stahlkugel*10137

50 0204 000927 Druckfeder10138

51 0241 000275 Stichstellhebel10139

(mit Pos. 52)

52 9205 102178 Zyl.-Schraube10141

53 0381 160170 Wechselscheibe10142

54 0697 000426 Schubstange10143

55 0249 000220 K Exzenterstein10144

56 0249 000246 K Schubexzenter10145

57 9205 102178 Gewindestift10146

58 9205 102178 Gewindestift10147

59 0697 003335 Transportstange*10148

60 0697 000398 Transporthebel,kpl.*10149

(mit Pos. 61)

61 0351 000092 Zyl.-Schraube10151

62 0241 000318 Ansatzschraube*10152

63 0697 000401 Scheibe10153

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

002Tafel/ Table:

Seite/ Page:

2von/ of 2

Ausgabe/ Edition:

12/2000

Klasse/ Class: 0697

64 9330 000118 Scheibe10154

65 0570 000939 B 6,Kt.Mutter*10155

66 0239 000108 Transportwelle,kpl.10156

(mit Pos. 67, 68, 69 und 70))

67 0055 000276 Gewindestift10158

68 0249 000055 B Scheibe10159

69 0249 000052 Gleitstein10160

70 0249 000053 Bolzen10161

71 0380 007297 Schubwelle,kpl. best. aus10162

Pos. 72, 73 und 75

72 0380 007297 A Schubwelle10164

73 0380 007306 Gabelhebel,kpl.10165

(mit Pos. 4 und 74)

74 9202 002893 Zyl.-Schraube10167

75 0249 000258 A Haltebolzen10168

76 0249 000251 Stellring,kpl.10169

(mit Pos. 77)

77 0249 000016 Gewindestift10171

78 0549 000261 K Transport-Halter,kpl.10172

(mit Pos. 49, 79 und 80)

79 0021 000256 Druckfeder*10174

80 0249 000274 Stellschraube*10175

81 0225 000449 Exzentergabel,kpl.10176

(mit Pos. 82 und 83)

82 0249 000265 Filzteil10178

83 0012 000102 Zyl.-Schraube10179

84 0021 000185 Zyl.-Schraube10180

85 0249 000264 A Scheibe10181

86 0380 007294 Kloben,kpl.*10182

(mit Pos. 87)

87 9203 004328 Zyl.-Schraube*10184

88 0249 000282 Ansatzschraube10185

89 0249 000282 A Ring10186

90 9330 000108 Scheibe10187

91 9231 110128 6,Kt.Mutter10188

92 0541 000292 Stopfen10189

93 0697 003366 Fadenführung10190

94 0211 000256 Fadenklemmfeder10191

95 0933 020030 Scheibe10192

96 0697 003366 Fadenführung10193

97 0933 020030 Scheibe10194

98 0211 000256 Linsenschraube10195

* nur für Reparatur

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

003Tafel/ Table:

Seite/ Page:

1von/ of 2

Ausgabe/ Edition:

12/2000

Klasse/ Class: 0697

Grundtyp Base type

10249 000099 Führungsbolzen10200

20249 000094 Gewindestift10201

30223 000112 Regulierbuchse10202

40223 000111 Führungsbuchse10203

50249 000097 K Führungskloben,kpl.10204

(mit Pos. 6)

60078 000112 Zyl.-Schraube10206

70697 000186 Hebelkloben,kpl.10207

(mit Pos. 8 und 9)

80460 000113 Zyl.-Schraube10209

90460 000114 Linsenschraube10210

10 0241 000132 Ansatzschraube10211

11 0697 000195 Druckfeder10212

12 0697 000191 Auslöseblech10213

13 0697 000168 Stoffstange10214

14 0225 000097 Führungsbuchse10215

15 0380 000203 Druckstift10216

16 0380 000202 Druckfeder10217

17 0241 000153 Lüfterhebel10218

18 0012 000012 Ansatzschraube10219

19 Z115 000427 Lüfterhebel10220

20 0012 000014 Ansatzschraube10221

21 Z115 000408 Drehfeder10222

22 0697 000221 Lüfterzugdraht10223

23 0697 000019 Schaltsäule,kpl.10224

(mit Pos. 24, 25, 26,

27, 28 und 29)

24 0697 000028 Anschlagbolzen10227

25 9205 102178 Gewindestift10228

26 0211 000511 Federstift10229

27 0223 000688 Schrauböse10230

28 0697 000575 Buchse10231

29 0902 000140 Gewindestift10232

30 0697 000573 Welle10233

31 0697 000455 Kegelrad,kpl.10234

(mit Pos. 32)

32 0301 000313 Gewindestift10236

33 0697 000582 Exzenter,kpl.10237

(mit Pos. 34)

34 0702 000020 Gewindestift10239

35 0697 000586 Exzenterhebel,kpl.10240

best. aus Pos. 25, 36, 37, 38,

41 und 42

36 0697 000587 Exzenterhebel10243

37 0212 000075 Bolzen10244

38 9357 000080 Sicher.-Scheibe10245

39 0697 000592 Bolzen10246

40 0697 000594 Drehfeder10247

41 0697 000593 Klinke10248

42 9357 000060 Sicher.-Scheibe10249

43 9203 100001 Zyl.-Schraube10250

44 0697 000611 Schalthebel,kpl.-10251

(mit Pos. 45)

45 0551 001805 Federstift10253

46 0697 000615 Bolzen10254

47 0697 000618 K Schaltstange,kpl.10255

(mit Pos. 48 und 49)

48 0697 000620 Kugelgriff10257

49 9231 000051 6,Kt.Mutter10258

50 0100 052171 Zugfeder10259

51 0557 001186 Zugfeder10260

52 0697 000623 Abdeckplatte10261

53 9203 100021 Zyl.-Schraube10262

54 0697 000604 Zugstange,kpl.10263

(mit Pos. 55 und 56)

55 0697 000606 Mitnehmerstück10265

56 0557 002301 Zyl.-Schraube10266

57 0902 000540 Ansatzschraube10267

58 0697 000199 Schl.-Halterbuchse,kpl.10268

(mit Pos. 59, 60 und 61)

59 9205 101548 Gewindestift10270

60 0697 000203 Stift10271

Andere Handbücher für 697

Inhaltsverzeichnis

Andere DURKOPP ADLER Nähmaschine Handbücher

DURKOPP ADLER

DURKOPP ADLER 867 - 10-2010 Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 745-35-10 F Betriebsanleitung

DURKOPP ADLER

DURKOPP ADLER D868 Betriebsanleitung

DURKOPP ADLER

DURKOPP ADLER 906 Betriebsanleitung

DURKOPP ADLER

DURKOPP ADLER 888 Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 767 - Leitfaden

DURKOPP ADLER

DURKOPP ADLER DAC BASIC - CLASS 271 PART II V 12-2010 Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 867 Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 580 - Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 550-12-33 Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 381 Betriebsanleitung

DURKOPP ADLER

DURKOPP ADLER 888-460522 Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER H868 Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 8967 Leitfaden

DURKOPP ADLER

DURKOPP ADLER 805 Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 878-M PREMIUM Betriebsanleitung

DURKOPP ADLER

DURKOPP ADLER 745-35-10 S Betriebsanleitung

DURKOPP ADLER

DURKOPP ADLER 267 Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 867 - AND SEWING EQUIPMENT REV 5.0 Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 650-10 Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 1265-5 Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 559 - Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 272-160362 Bedienungsanleitung

DURKOPP ADLER

DURKOPP ADLER 827-M Bedienungsanleitung

Beliebte Nähmaschine Handbücher anderer Marken

Riccar

Riccar RL634DE Bedienungsanleitung

Singer

Singer 2517 Bedienungsanleitung

Pfaff

Pfaff 3307-1 SERIES Bedienungsanleitung

Janome

Janome Quilt Maker Pro 18 VERSA Bedienungsanleitung

Siruba

Siruba C007JP Bedienungsanleitung

Husqvarna Viking

Husqvarna Viking Designer SE Bedienungsanleitung

Singer

Singer 148-5 Bedienungsanleitung

IKEA

IKEA SY Bedienungsanleitung

Pfaff

Pfaff 571 Bedienungsanleitung

Singer

Singer 15-91 Bedienungsanleitung

Brother

Brother BB370 Bedienungsanleitung

Pegasus

Pegasus WT100 Series Bedienungsanleitung

Reliable

Reliable 7100DB Bedienungsanleitung

Pfaff

Pfaff 937 Bedienungsanleitung

Singer

Singer 6038 Bedienungsanleitung

Singer

Singer 413K Bedienungsanleitung

Pfaff

Pfaff 1471 E1 Bedienungsanleitung

Kenmore

Kenmore 16677 - Serger Sewing Machine Bedienungsanleitung
