GUIDE DE L’UTILISATEUR

Adaptateur PCI Gigabit

DX-PCIGB

DX-PCIGB FRN.fm Page 1 Thursday, September 24, 2009 9:47 AM

Table des matières

Dynex DX-PCIGB

Adaptateur PCI Gigabit

Table des matières

Introduction .............................................................2

Contenu de l'emballage ............................................5

Installation de l’adaptateur ......................................5

Problèmes et solutions .............................................9

Avis juridiques ........................................................14

Garantie limitée d’un an .........................................15

Introduction

L’adaptateur DX-PCIGB est le moyen le plus commode pour accroître le

débit réseau d’un ordinateur jusqu’à 2 gigabits par seconde (Gbps) en

mode de transfert duplex intégral. Il prend aussi en charge les deux débits

10 Mbps et 100 Mbps pour les modes de transfert semi-duplex et duplex

intégral, en utilisant la technologie d’auto-négociation pour la détection

automatique du débit du réseau. L’adaptateur peut être utilisé avec la

majorité des systèmes d’exploitation; il prend en charge la configuration

QoS (Qualité de service) des réseaux locaux (LAN) à haut débit et inclut

une prise pour mémoire morte d'amorçage ROM pour une utilisation avec

des stations de travail sans disque, assurant ainsi la sécurité du réseau et

une gestion facilitée.

DX-PCIGB FRN.fm Page 2 Thursday, September 24, 2009 9:47 AM

Caractéristiques

• MAC Ethernet intégré, puce physique et

émetteur-récepteur sur une seule puce

• Contrôleur Ethernet sur une puce avec bus PCI local

• Réception et transmission par deux files d’attente

indépendantes importantes

• Un connecteur STP/UTP

• Témoins à DEL d’indication de liaison, d’activité et de débit

du réseau

• Compatibilité :

• Windows 7/Vista/XP/2000, Mac OS X 10.4 ou plus

récent

• Fonction de détection du réveil par le réseau local

(LAN)

• Contrôle des flux en duplex intégral (IEEE 802.3x)

• Configuration QoS (Qualité de service) IEEE 802.1P

• ÉTIQUETTE du réseau local virtuel (VLAN) IEEE

802.1Q

•Trameétendue

• Gestion de l’alimentation ACPI et PCI

• Fonction d’auto-négociation qui détecte

automatiquement le débit du réseau

• ROM intelligente d'amorçage à distance (nécessite

une puce de ROM d’amorçage supplémentaire)

• En conformité avec :

• IEEE802.1P

• IEEE802.1Q

• IEEE802.3 10Base-T

• IEEE802.3u 100Base-TX

• IEEE802.3ab 1000Base-T

• PCI révision 2.1/2.2/2.3

DX-PCIGB FRN.fm Page 3 Thursday, September 24, 2009 9:47 AM

Instructions de sécurité importantes

Instructions de sécurité

importantes

Avant de commencer, lire ces instructions et les conserver pour toute

référence ultérieure.

• Avant d'installer l’adaptateur PCI Gigabit dans l'ordinateur,

lire ce guide de l'utilisateur. Avec certains systèmes

d’exploitation, le pilote doit être installé préalablement à

l’installation de l’adaptateur.

• Ne pas faire tomber ni heurter l’adaptateur.

• Ne pas utiliser l’adaptateur dans un endroit qui est soumis

à de fortes vibrations car celles-ci pourraient

l'endommager.

• Ne pas démonter ni essayer de modifier l’adaptateur.

• Le démontage ou la modification peut annuler la garantie,

peut endommager l’adaptateur et provoquer un incendie

ou un choc électrique.

• Ne pas entreposer l’adaptateur dans un endroit humide. Ne

pas laisser de l'humidité ou des liquides s'écouler sur

l’adaptateur. Les liquides peuvent endommager

l’adaptateur et provoquer un incendie ou un choc

électrique.

• Ne pas insérer d'objets métalliques, tels que des pièces de

monnaie ou des trombones, dans l’adaptateur.

• Cet adaptateur est conçu pour un usage non-professionnel

de l’ordinateur. Il ne doit pas être utilisé dans un ordinateur

requérant une fiabilité exceptionnelle, surtout si une

défaillance ou un fonctionnement défectueux de

l’adaptateur pourrait mettre en danger la vie ou la santé,

comme c’est le cas des équipements aéronautiques, des

systèmes de contrôle de l’énergie atomique, des

équipements de régulation de la circulation, des

équipements de transport, de la robotique industrielle, des

DX-PCIGB FRN.fm Page 4 Thursday, September 24, 2009 9:47 AM

Contenu de l'emballage

équipements de combustion, des appareils de sécurité et

des systèmes de survie.

Contenu de l'emballage

Vérifier que l’emballage contient les articles suivants :

• adaptateur PCI Gigabit DX-PCIGB

• CD avec pilotes et manuels

• support demi-hauteur

•cemanuel

Installation de l’adaptateur

Attention : L’ouverture du boîtier de l’ordinateur peut annuler sa

garantie. Contacter le fabricant de l’ordinateur avant d’ouvrir le

boîtier pour vérifier si la garantie serait annulée. Il se peut que

l’adaptateur doive être installé par le fabricant de l’ordinateur ou

un spécialiste autorisé.

Attention : Avant de toucher un composant électronique, veiller à

toucher d’abord un objet métallique non peint et mis à la masse,

afin de décharger toute électricité statique emmagasinée dans le

corps ou sur les vêtements.

Pour installer l’adaptateur :

1Mettre l’ordinateur hors tension, puis débrancher le cordon

d’alimentation et tous les câbles.

2Retirer le couvercle du boîtier de l’ordinateur. Se reporterau

guide de l’utilisateur de l’ordinateur pour toute information

sur la façon de retirer le couvercle.

3Localiser un connecteur PCI disponible. Les connecteurs PCI

sont en général blancs.

4Enlever la vis de fixation du cache (la petite pièce

métallique qui masque l’ouverture de l’emplacement de

l’adaptateur PCI, sur la face arrière de l’ordinateur), puis le

retirer.

DX-PCIGB FRN.fm Page 5 Thursday, September 24, 2009 9:47 AM

Installation de l’adaptateur

5Si le support de l’adaptateur DX-PCIGB est trop grand pour

s’adapter au boîtier del’ordinateur, le retirer pour le

remplacer par le support demi-hauteur fourni.

6Insérer délicatement l’adaptateur dans le connecteur PCI.

Ne pas toucher le connecteur métallique sur l’adaptateur.

7Fixer l’adaptateur sur le châssis en utilisant la vis qui tenait

le cache.

8Replacer le couvercle du boîtier de l’ordinateur.

9Connecter le cordon d’alimentation et les autres câbles,

puis mettre l’ordinateur sous tension.

DX-PCIGB FRN.fm Page 6 Thursday, September 24, 2009 9:47 AM

Installation de l’adaptateur

Installation du pilote de l’adaptateur

Remarque : Pour les utilisateurs de Mac OS X 10.4 ou plus

récent, l’adaptateur est prêt à l’emploi pour Mac OS X 10.4 ou

plus récent; il n’est donc pas nécessaire d’installer un pilote.

Pour les utilisateurs de Windows7/Vista/XP/2000 : Suivre les

étapes ci-dessous pour installer le pilote.

Pour installer le pilote de l’adaptateur :

1Si l’Assistant Ajout d'un nouveau matériel (Found New

Hardware Wizard ) s’afficheau démarrage de l’ordinateur,

cliquer sur Cancel (Annuler).

Remarque : Il se peut qu’il ne s’affiche pas sous

Windows 7/Vista.

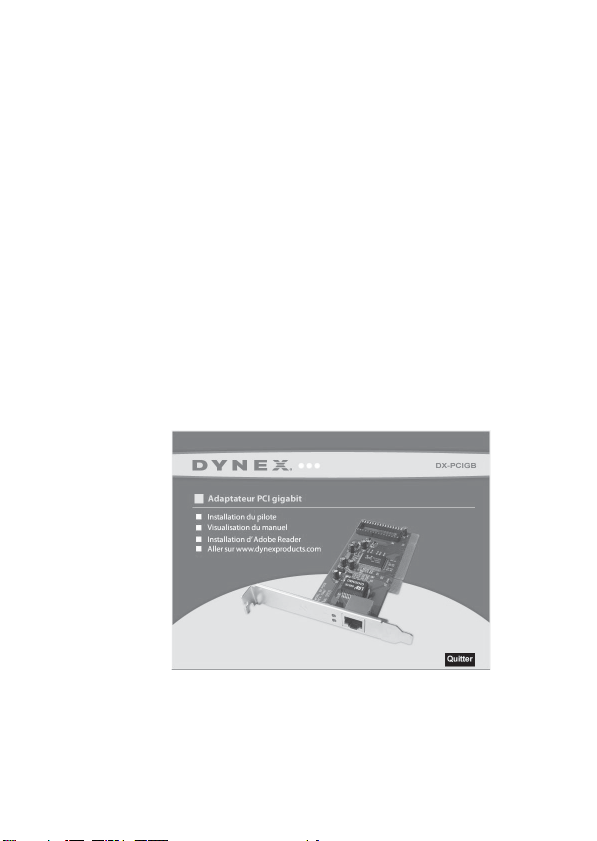

2Insérer le CD DX-PCIGB dans le lecteur CD ou DVD. La

fenêtre de l’adaptateur PCI Gigabit de Dynex s’affiche

automatiquement.

3Cliquer sur Install Driver (Installer le pilote) pour

démarrer l’assistant d’installation.

4Cliquer sur Next (Suivant), puis sur Finish (Terminer)

quand l’assistant a terminé.

DX-PCIGB FRN.fm Page 7 Thursday, September 24, 2009 9:47 AM

Installation de l’adaptateur

5Cliquer sur EXIT (Quitter) pour fermer la fenêtre Dynex

Gigabit PCI Adapter (Adaptateur PCI Gigabit de Dynex).

Activation du réveil par le réseau

L’adaptateur DX-PCIGB est doté de la fonction réveil par le réseau (WOL).

Cette fonction permet à une station de travail à distance de « réveiller »

l’ordinateur quand il est en mode attente ou de mise en veille prolongée.

Remarque : La fonction de réveil par le réseau varie suivant le

système. En plus des instructions suivantes, il peut être nécessaire

de télécharger le logiciel de réveil par le réseau (WOL) sur le site

Web d’Intel ou d’un autre fabricant.Voir le guide de l’utilisateur de

l’ordinateur pour la configuration spécifique du BIOS.

DX-PCIGB FRN.fm Page 8 Thursday, September 24, 2009 9:47 AM

Problèmes et solutions

En cas de problèmes avec le réseau, vérifier ce qui suit.

Vérifier l’installation de l’adaptateur

Si l’adaptateur n’est pas installé correctement, y compris le logiciel

système du réseau ou les pilotes du périphérique, le réseau ne

fonctionnera pas correctement.

Pour vérifier que l’adaptateur est correctement installé :

1Cliquer sur Start (Démarrer), puis à l’aide du boutondroit

de la souris sur My Computer (Poste de travail), puis sur

Properties (Propriétés). La fenêtreSystem Properties

(Propriétés système) s’ouvre.

2Cliquer sur l’onglet Hardware (Matériel), puis sur Device

Manager (Gestionnaire de périphériques). La fenêtre

Device Manager (Gestionnaire de périphériques) s’ouvre.

3Double-cliquer sur Network adapters (Adaptateurs

réseau) pour afficher la liste des adaptateurs réseau. Dynex

Gigabit PCI Adapter (Adaptateur PCI Gigabit de Dynex) doit

s’afficher.

DX-PCIGB FRN.fm Page 9 Thursday, September 24, 2009 9:47 AM

Problèmes et solutions

Si un point d’exclamation jaune ou une croix rouge (X)

s’affiche sur l’icône à côté de Dynex Gigabit PCI Adapter

(Adaptateur PCI Gigabit de Dynex), l’adaptateur réseau

n’est pas installée correctement ou a un problème.

Double-cliquer sur Dynex Gigabit PCI Adapter pour

accéder à l’explication de ce problème. Cette information

sera utile pour tout contact avec l’assistance technique de

Dynex.

Vérifier les connexions du câble

Pour vérifier si la connexion des câbles :

1Vérifier que l’ordinateur qui est diagnostiqué est connecté

correctement.

2Chaque adaptateur réseau doit être connecté au réseau

avec des câbles UTP de catégorie 5 (paire torsadée non

blindée).

3Examiner les câbles réseau et vérifier qu’ils n’ont pas été

endommagés.

4Vérifier que le réseau n’est pas perturbé par des

interférences électromagnétiques, telles que des

haut-parleurs non isolés ou des appareils électroménagers

branchés sur le même circuit.

5En cas d’utilisation d’un concentrateur, routeur ou

commutateur, vérifier que les câbles du réseau ne sont pas

connectés au port Uplink (Ascendant). Le port Uplink

(Ascendant) n’est utilisé que pour connecter le

concentrateur à un autre concentrateur ou commutateur.

DX-PCIGB FRN.fm Page 10 Thursday, September 24, 2009 9:47 AM

Andere Handbücher für DX-PCIGB

Inhaltsverzeichnis

Andere Dynex Adapter Handbücher

Dynex

Dynex DX-C114191 Bedienungsanleitung

Dynex

Dynex DX-E101 Bedienungsanleitung

Dynex

Dynex DX-FC202 Bedienungsanleitung

Dynex

Dynex DX-ECFW Bedienungsanleitung

Dynex

Dynex DX-WNB2G Bedienungsanleitung

Dynex

Dynex DX-TCADPT Stücklistenhandbuch

Dynex

Dynex DX-TCADPT Bedienungsanleitung

Dynex

Dynex DX-ECFW Bedienungsanleitung

Dynex

Dynex DX-TADPT1 Bedienungsanleitung

Dynex

Dynex dx-uc202 - USB 2.0 PCMCIA Notebook Card Bedienungsanleitung

Dynex

Dynex DX-AC9013 Bedienungsanleitung

Dynex

Dynex DX-ECFW Bedienungsanleitung

Dynex

Dynex DX-UBDB9 Bedienungsanleitung

Dynex

Dynex DX-TADPCON Stücklistenhandbuch

Dynex

Dynex DX-AC500 Bedienungsanleitung

Dynex

Dynex DX-FC202 Bedienungsanleitung

Dynex

Dynex DX-TADPCON Bedienungsanleitung

Dynex

Dynex DX-DA100611 Bedienungsanleitung

Dynex

Dynex dx-uc202 - USB 2.0 PCMCIA Notebook Card Bedienungsanleitung

Dynex

Dynex DX-TAPS5 Bedienungsanleitung

Dynex

Dynex DX-NUSB Bedienungsanleitung

Dynex

Dynex DX-ESATL Bedienungsanleitung

Dynex

Dynex DX-AC1200 Bedienungsanleitung

Dynex

Dynex DX-ECFW Bedienungsanleitung

Beliebte Adapter Handbücher anderer Marken

PCB Piezotronics

PCB Piezotronics 090B274 Bedienungsanleitung

Auvidea

Auvidea J20 Produkthandbuch

Gossen MetraWatt

Gossen MetraWatt AT3-III E Bedienungsanleitung

Akribis

Akribis ITF-21-BISS-MIT Bedienungsanleitung

Tenda

Tenda W54U Bedienungsanleitung

ROHO

ROHO AGILITY Bedienungsanleitung

PROLiNK

PROLiNK WN2001 Bedienungsanleitung

Hawking

Hawking HUF2 Bedienungsanleitung

Airlink101

Airlink101 AWLC4030 Bedienungsanleitung

NETGEAR

NETGEAR XAV101v1 - Powerline AV Ethernet Adapter Bedienungsanleitung

Philips

Philips SWA4554S/10 Bedienungsanleitung

JVC

JVC TS-C9D2B Gebrauchsanweisung

NETGEAR

NETGEAR A6100 Bedienungsanleitung

D-Link

D-Link DWA-121 Bedienungsanleitung

Philips

Philips SWA2037 Bedienungsanleitung

Basalte

Basalte 0610-20 Bedienungsanleitung

Yealink

Yealink EHS40 Bedienungsanleitung

Balluff

Balluff BIC 1B0-IT1A7-Q40KFU-SM4A4A Bedienungsanleitung
