EAS Electric ECRTH2 Bedienungsanleitung

MANDO POR CABLE

WIRED CONTROLLER COMMANDE FILAIRE ECRTH2

MANUAL DE INSTRUCCIONES

OPERATING MANUAL MANUEL D'INSTRUCTIONS MANUAL DE INSTRUÇÕES

BEDIENUNGSHANDBUCH

Escanee para ver este manual en otros idiomas y actualizaciones

Scan for manual in other languages and further updates

Manuel dans d'autres langues et mis à jour

Manual em outras línguas e actualizações

V.1

Este manual te da una descripción detallada de las precauciones que

deberías tener en cuenta durante la operación.

Para asegurar el servicio correcto del controlador por cable, lee este

manual detenidamente antes de utilizar la unidad.

Para facilitar la referencia futura, guarda este manual después de leerlo.

CONTENIDO

Acerca de la documentación

Para el usuario

1.2

1.1

La apariencia del controlador por cable

Iconos de estado

2.2

2.1

Acerca de las páginas de inicio

3.1

PRECAUCIONES DE SEGURIDAD GENERALES

UN VISTAZO DE LA INTERFAZ DE USUARIO

UTILIZACIÓN DE PÁGINAS DE INICIO

V.1

Acerca de la estructura del menú

Ir a la estructura del menú

Navegar en la estructura del menú

4.2

4.1

4.3

Desbloqueo de pantalla

Encender/apagar controles

Ajustar la temperatura

Ajustar el modo de funcionamiento de espacio

5.2

5.1

5.3

5.4

Precauciones de seguridad

Otras precauciones

Procedimiento de instalación y configuración de las

correspondencias del controlador por cable

Instalación de la tapa frontal

7.2

7.1

7.3

7.4

ESTRUCTURA DEL MENÚ

UTILIZACIÓN BÁSICA

MANUAL DE INSTALACIÓN

Ajustes del controlador por cable

Ajustes del dispositivo móvil

6.2

6.1 25

PAUTAS PARA LA CONFIGURACIÓN DE LA RED

V.1

8MAPEO MODBUS 48

1 PRECAUCIONES DE SEGURIDAD GENERALES

1.1 Acerca de la documentación

La documentación original está escrita en inglés. El resto de los idiomas

son traducciones.

Las precauciones descritas en este documento cubren temas muy

importantes, síguelas detenidamente.

Todas las actividades descritas en el manual de instalación las debe

llevar a cabo un instalador autorizado.

1.1.1 Significado de advertencias y símbolos

PELIGRO

Indica una situación que podría ocasionar la muerte o graves

lesiones.

PELIGRO:

RIESGO DE ELECTROCUCIÓN

Indica una situación que podría ocasionar electrocución.

PELIGRO:

RIESGO DE INCENDIO

Indica una situación que podría provocar un incendio a causa de

temperaturas extremas de calor o frío.

V.1

ADVERTENCIA

Indica una situación que podría ocasionar la muerte o graves

lesiones.

1.2 Para el usuario

Si no estás seguro de cómo operar la unidad, ponte en contacto con tu

instalador.

PRECAUCIÓN

Indica una situación que podría dar lugar a lesiones leves o

moderadas.

Indica una situación que podría provocar daños en el equipo o

en la propiedad.

INFORMACIÓN

Indica consejos útiles o información adicional.

NOTA

V.1

PRECAUCIÓN

NO limpiar la unidad. Esto puede provocar una descarga

eléctrica o un incendio.

El aparato no está destinado a que lo utilicen personas, incluyendo

niños, con capacidades físicas, sensoriales o mentales reducidas o falta

de experiencia y conocimiento, a no ser que se les haya dado

instrucciones sobre cómo utilizar el aparato una persona responsable

de su seguridad. Se deberían vigilar los niños para garantizar que no

jueguen con el producto.

NO coloque ningún objeto u equipo encima de la unidad.

NO sentarse, subirse o estar sobre la unidad.

NOTA

V.1

ELIMINACIÓN: No

elimine este producto

como residuos

municipales sin

clasificar. Es necesario

recoger estos residuos

por separado para un

tratamiento especial.

Según la directiva europea 2012/19/UE de residuos de

aparatos eléctricos y electrónicos (RAEE), los

electrodomésticos no pueden ser arrojados en los

contenedores municipales habituales; tienen que ser

recogidos selectivamente para optimizar la recu-

peración y reciclado de los componentes y materiales

que los constituyan y reducir el impacto en la salud

humana y el medio ambiente.

El símbolo del cubo de basura tachado se marca sobre

todos los productos para recordar al consumidor la

obligación de separarlos para la recogida selectiva. El

consumidor debe contactar con la autoridad local o con

el vendedor para informarse en relación a la correcta

eliminación de su electrodoméstico.

V.1

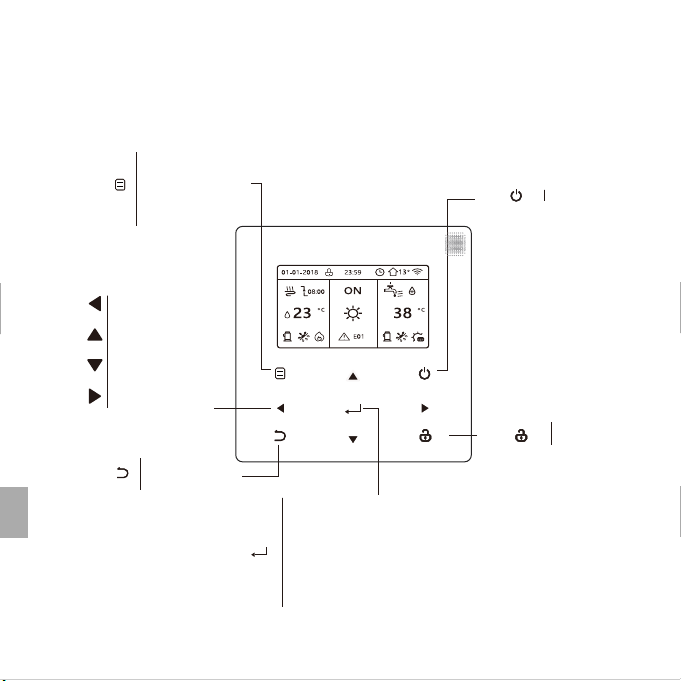

Navegar el

cursor en la

pantalla/navegar

en la estructura

del menú/ajustar

los ajustes

Entrar en la

estructura del

menú desde la

página de inicio

Volver al nivel

superior

Encender o apagar

el modo de

funcionamiento de

espacio o encender

o apagar la función

de modo ACS en la

estructura del menú

Pulsación larga para

desbloquear/bloquear

el controlador

Ir al siguiente paso cuando

se programe un horario en la

estructura del menú/

confirmar una selección/

entrar en un submenú en la

estructura del menú

2 UN VISTAZO DE LA INTERFAZ DE USUARIO

2.1 La apariencia del controlador por cable

V.1

2.2 Iconos de estado

En la siguiente acción programada,

la temperatura deseada disminuirá.

La temp. deseada

no cambiará.

La temp. deseada

disminuirá.

La temp. deseada

aumentará.

El modo

ECO está

activado

Vacaciones

fuera/en casa

está activado

El modo

silencioso

está activado

El calentador del depósito está activado

La energía solar está activada

Fancoil

Suelo radiante

Temp. deseada de

flujo de agua

Radiador

Fancoil Radiador Suelo radiante

El compresor está activado

Apagar

Encender

OFF

Modo de calor

Modo de frío

Modo auto

Icono de temporizador

Icono de bloqueo

Temp. ambiente exterior

Icono WLAN

La función de

desinfección

está activada

Agua caliente sanitaria

Temp. del

depósito ACS

Error o icono de protección

OFF

Icono del programa semanal

Agua caliente sanitaria

El modo de evitar

descongelación

está activado

El modo de

descongelación

está activado

Icono de red inteligente

GRATUITO

Red

inteligente

Electricidad

gratuita

MÍNIMO MÁXIMO

La bomba está activada

Electricidad

mínima

Electricidad

máxima

Fuente de calor adicional

Fuente eléctrica de calor de tubo

Temp. deseada sala

V.1

3 UTILIZACIÓN DE PÁGINAS DE INICIO

3.1 Acerca de las páginas de inicio

Temp. deseada sala (SALA)

Temp. deseada de flujo de agua (PRINCIPAL)

Temperatura real de depósito ACS (DEPÓSITO)

ACS=agua caliente sanitaria

Puedes utilizar las páginas de inicio para leer en voz alta y cambiar los

ajustes que se destinan al uso diario. Lo que puedes ver y hacer en las

páginas de inicio se describe siempre que sea pertinente. Dependiendo del

diseño del sistema, las siguientes páginas de inicio pueden ser posibles:

página de inicio1：Si la TEMP. FLUJO AGUA se ajusta a SÍ y TEMP. SALA se ajusta a

NON. El sistema tiene la función que incluye suelo radiante y agua

sanitaria, aparecerá la página de inicio 1:

NOTA

Todas las imágenes en el manual se utilizan para la explicación, las

páginas reales en la pantalla pueden tener alguna diferencia.

V.1
