Eaton XV-102 Series Handbuch

Electric current! Danger to life!

Only skilled or instructed persons may

carry out the following operations.

Lebensgefahr durch elektrischen Strom!

Nur Elektrofachkräfte und elektrotechnisch

unterwiesene Personen dürfen die im Folgenden

beschriebenen Arbeiten ausführen.

Tension électrique dangereuse !

Seules les personnes qualifiées et averties doivent

exécuter les travaux ci-après.

¡Corriente eléctrica! ¡Peligro de muerte!

El trabajo a continuación descrito debe ser realizado

por personas cualificadas y advertidas.

Tensione elettrica: Pericolo di morte!

Solo persone abilitate e qualificate possono eseguire

le operazioni di seguito riportate.

触电危险！

只允许专业人员和受过专业训练的人员进行

下列工作。

Электрический ток! Опасно для жизни!

Только специалисты или проинструктированные

лица могут выполнять следующие операции.

Documentation

must be consulted.

Dokumentation muss konsultiert werden.

Documentation doivent être consultes.

Emergency On Call Service: Local representative (Eaton.eu/aftersales) or +49 (0) 180 5 223822 (de, en) 1/4

Instruction Leaflet

Montageanweisung

Notice d’installation

Instrucciones de montaje

Istruzioni per il montaggio

安装说明

Инструкция по монтажу

02/18 IL048007ZU

XV-102

XV-102-…

MSTB 2,5/3-ST-5,08

M4x25 DIN 916

XV-102-E.-..., XV-102-BE-... :

WAGO 734-104

￫

MN04802004Z

www.eaton.eu/doc

www.eaton.com

www.eaton.eu/xv

￫ACCESSORIES-

RES-TOUCH-PEN-10

Part.No. 139808

10x

XV-102

3,5‘‘ 5,7‘‘ 7,0‘‘

4x 6x 8x

2/4 Emergency On Call Service: Local representative (Eaton.eu/aftersales) or +49 (0) 180 5 223822 (de, en)

02/18 IL048007ZU

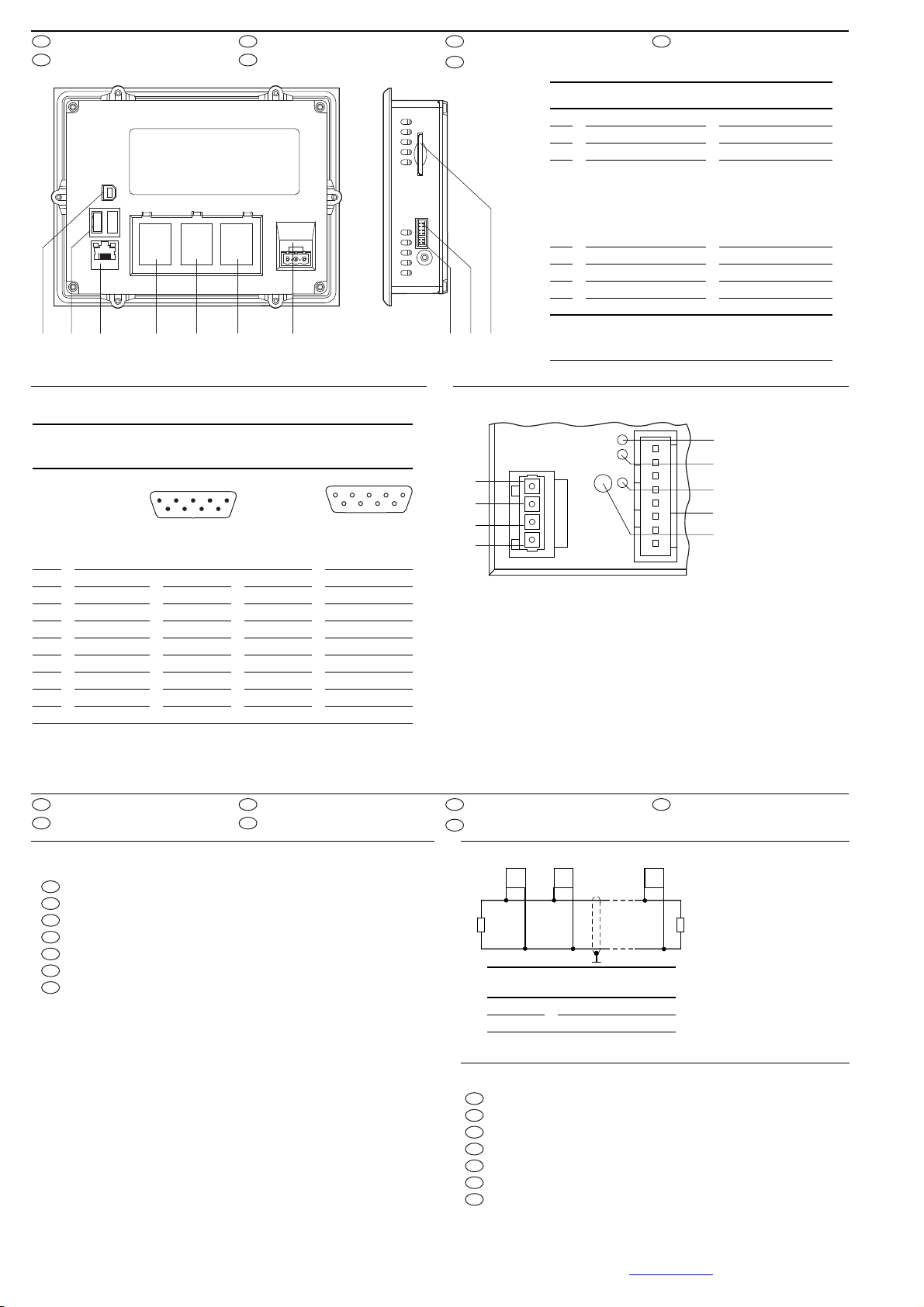

Interface

Schnittstelle

Interface

Interfaccia

接口

Интерфейс

RS232(System Port), RS485, CAN, Profibus SmartWire-DT

a+24 V DC POW

b0 V DC POW

c+24 V DC AUX

d0 V DC AUX

ePOW-LED

fSWD-LED

gConfig-LED

hSWD

iConfiguration button – Konfigurationstaster – Touche de configuration –

Tecla de configuración – Tasto configurazione – 配置键 –

Кнопка конфигурации

Standard connection

Standardanschluss

Raccordement standard

Conexión estándar

Collegamento standard

标准连接

Стандартное

подключение

GND

ETHERNET

①②③ ④ ⑤ ⑥⑦⑧

④ ④

XV-102-...

aUSB-Device USB 2.0, Typ B

bUSB-Host1) USB 2.0, Typ A

cEthernet RJ-45

da)...f)1) a) RS232

b) RS485

c) CAN

d) Profibus

e) SmartWire-DT

f) –

eSupply

fJumper UPD/RUN service only

gDIAG service only

hSD-Slot

1) if provided – falls vorhanden – si existant – si está dis-

ponible – se presente – no caso de existir – 如果有 –

при наличии

Pin RS232

(System Port) RS485 CAN Profibus

1DCD–––

2RxD – CAN-L –

3TxD B CAN-GND B

4DTR – – RTSAS

5GND Ground – M5EXT

6DSR – GND P5EXT

7RTS A CAN-H –

8CTS––A

9RI –––

12345

6789

①

②

③

④

⑤

⑥

⑦

⑨

⑧

Connect the GND terminals on all the bus modules!

GND-Anschlüsse aller Busteilnehmer verbinden!

.Connecter les bornes de terre de tous les participants du bus !

¡Conectar las conexiones de tierra de todos los participantes de bus!

Eseguire i collegamenti GND di tutti gli utenti bus!

将所有总线端接地连接！

Подсоединить подключения GND всех абонентов шины!

01n

. . .

CANopen Profibus

RT120 O120 O

ISO 11898 Profibus Specification

Network adjustments, IP address 192.168.1.1.

Netzwerkeinstellungen, IP-Adresse 192.168.1.1.

Réglages réseau, adresse IP 192.168.1.1.

Ajustes de red, dirección IP 192.168.1.1.

Impostazioni di rete, indirizzo IP 192.168.1.1.

网络适配器，IP 地址 192.168.1.1.

Сетевые настройки, IP-адрес 192.168.1.1.

Emergency On Call Service: Local representative (Eaton.eu/aftersales) or +49 (0) 180 5 223822 (de, en) 3/4

02/18 IL048007ZU

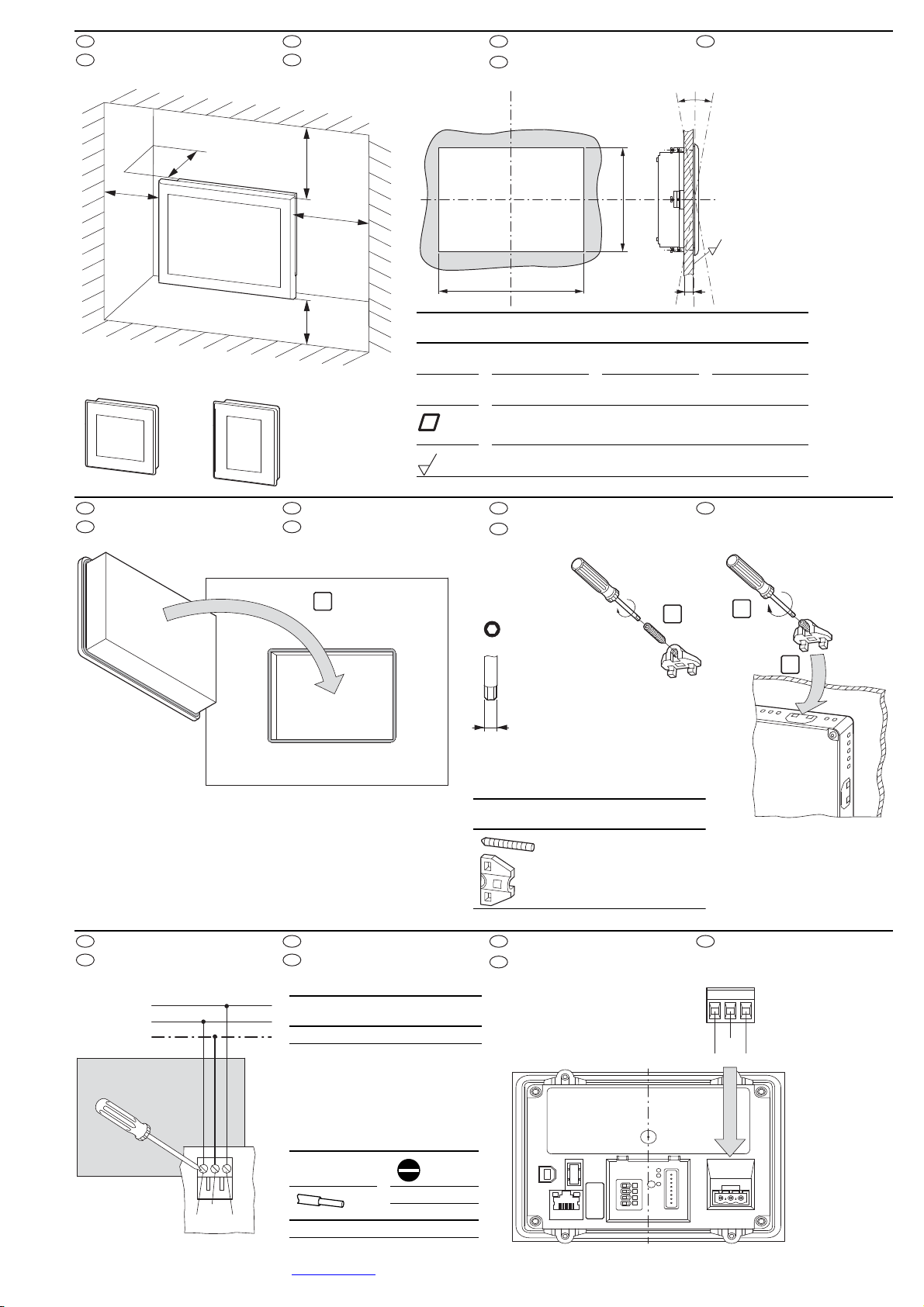

Mounting position

Einbaulage

Position de montage

Posición de montaje

Posizione di montaggio

安装位置

Положение установки

a, b, c ≧30 mm (1.18“)

α= 45°

2 mm (0.08“) ≦d ≦5mm(0.2“)

Mounting

Montage

Montaje

Montaggio

安装

Монтаж

Power supply

Spannungsversorgung

Tension d’alimentation

Tensión de alimentación

Tensione di alimentazione

电源

Электропитание

T ≦50 °C (122 °F)

√√

αα

XV-102-... 3,5‘‘ 5,7‘‘ 7,0‘‘

mm (in)

123 ±1 (4.84 ±0.04) 157 ±1 (6.18 ±0.04) 197 ±1 (7.76 ±0.04)

mm (in)

87 ±1 (3.43 ±0.04) 117 ±1 (4.61 ±0.04) 122 ±1 (4.80 ±0.04)

mm (in

≦0.5 (0.02)

Rz ≦120

IP65: ￫DIN ISO 2768-2 (K)

d = 2 mm

≦ 0.1 Nm

(0.86 lb-in)

XV-102-… 3,5‘‘ 5,7‘‘ .7‘‘

4x 6x 8x

+24 V DC

0 V



= 24 V DC

(19.2 - 30 V DC SELV)

= ...

0V +24 V DC

0.6 - 0.8 Nm

(5 - 7 lb-in)



XV-102-... .3,5‘‘ .5,7‘‘ .7‘‘

Ie[A] ≦0.2 ≦0.4 ≦0.4

0.75-2.5 mm2

AWG18-AWG12

use 60°C/75°C copper only

Windows® CE Core 5.0

00039-634-290-603

X11-15302

0V+24 VDC



4/4 Emergency On Call Service: Local representative (Eaton.eu/aftersales) or +49 (0) 180 5 223822 (de, en)

02/18 IL048007ZU

Eaton Industries GmbH, Hein-Moeller-Straße 7-11, 53115 Bonn, Germany

02/18 IL048007ZU

Eaton.com/recycling

SmartWire-DT

XV-102-.E.-...

XV-102-BE-...

POW/AUX SmartWire-DT (SELV) SWD-OUT SWD-Config

POW OFF POW ON

Dimensions

Abmessungen

Encombrements

Dimensiones

Dimensioni

尺寸和重量

Размеры

Support

Soporte

Supporto

售后支持

Поддержка

Region North America

Eaton Corporation

Electrical Sector

1111 Superior Ave.

Cleveland, OH 44114

United States

877-ETN-CARE (877-386-2273)

www.eaton.com

Other regions

Contact your local supplier or ✉

Otras zonas

Póngase en contacto con su

proveedor local o ✉

其他地区

请联系当地供应商或 ✉

Andere Regionen

Kontaktieren Sie Ihren lokalen

Lieferanten oder ✉

Altre regioni

Contattare il proprio fornitore

locale o ✉

Другие регионы

Обратитесь клокальному

поставщику или ✉

Autres régions :

contactez votre représentant local ou ✉

✉[email protected]

0 V

24 V DC

POW

F1 ≦ 3 A

UL: F2 ≦ 2 A

IEC: F2 ≦ 3 A

AUX

= 24 V DC

(20.4 - 28.8 V DC)

= 700 mA

0.25 - 1.5 mm2

0.2 - 1.5 mm2

AWG 24 - 16

≧ 8 mm (≧ 0.31”)

≧ 2 s

Conﬁg.

￫

MN05006001Z

MN05006002Z

MN120006

www.eaton.eu/swd

XV-

102-...

a1 a2 b1 b2

mm (in) mm (in)

3,5‘‘ 136 (5.35) 121 (4.73) 100 (3.94) 85 (3.35)

5,7‘‘ 170 (6.69) 155,6 (6.13) 130 (5.12) 115,6 (4.55)

7‘‘ 210 (8.27) 195.6 (7.7) 135 (5.31) 120.6 (4.75)

c1 c2

mm (in)

3.5‘‘ 30 (1.18) 25 (0.98)

5.7‘‘ 39 (1.54) 34 (1.34)

7‘‘ 38 (1.5) 33 (1.3)

en es

de it
