ECOHOUZING FS40-13JSD Bedienungsanleitung

16" ENERGY SAVING DC FAN

Model# FS40-13JSD (Item #CT4007D)

READ AND SAVE THESE INSTRUCTIONS

OWNER’S MANUAL

1. Never insert fingers, pencils, or any other object through the grille when fan is

running.

2. Disconnect fan when moving from one location to another.

3. Disconnect fan when removing grilles for cleaning.

4. Be sure fan is on a stable surface when operating to avoid overturning.

5. DO NOT use fan in window, rain may create electrical hazard.

6. Indoor use only.

IMPORTANT: During the first few minutes of initial use, you may notice a slight

odor due to lubrication of the motor at the factory. This is normal and will quickly

disappear.

1. Suitable for use with solid-state speed controls.

2. This appliance has a polarized plug (one blade is wider than the other). To

reduce the risk of electric shock, this plug is intended to fit in a polarized outlet

only one way. If plug does not fit fully in the outlet, reverse the plug. If it still

does not fit,contact a qualified electrician. Do not attempt to defeat this safety

feature.

3. DO NOT use fan in window. Rain may create an electrical hazard. Do not leave

the fan operating adjacent to an area where water has collected to avoid the

potential of electrical hazard. Do not immerse unit, plug or cord in water or spray

with liquids.

4. Do not leave the fan running unattended.

5. Please make sure the voltage of the power supply is the same as shown on the

fan nameplate.

WARNING

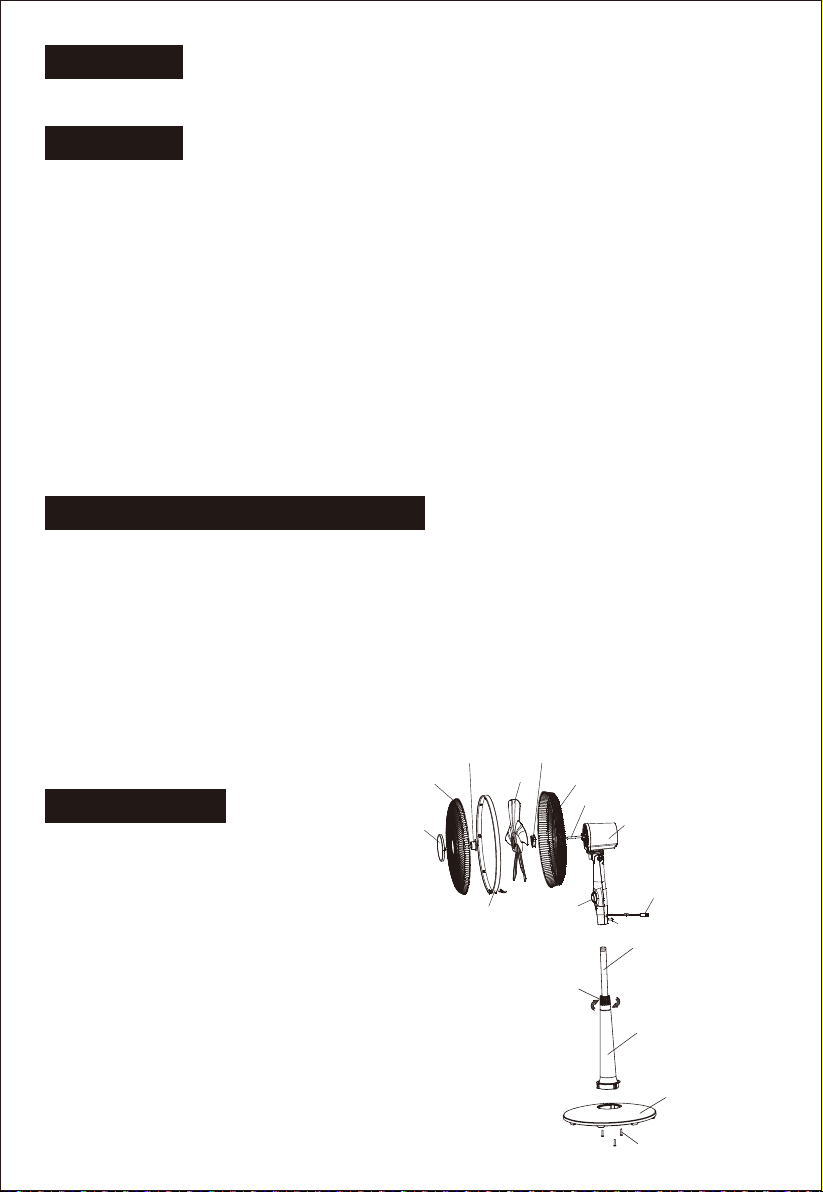

PART FIGURE

RULES FOR SAFE OPERATION

Read Rules for Safe Operation and Instructions Carefully.

CAUTION

Decorative Cover

Front Guard

Spinner

Ring

Fan Blade

Plastic Nut

Rear Guard

Motor Housing

Power Cord

Screw

Inner Pole

Extension Pole Stand

Base

Screw

Height Adjustment Ring

Control Knob

Motor Shaft

1. Uncrew and remove the three screws from the underside of the Extension Pole

Stand. Insert the bottom of the Extension Pole Stand into the Base as shown in

Fig.1. Carrfully turn the Base and Stand upside down and use the three screws

to attach the Base and Stand together.

2. Loosen the height adjustment ring and pull the Inner Pole up to the desired height

(Fig. 2). Tighten the ring. Note: The Inner Pole may slide all the way down inside

the stand when loosening the adjustment ring. Invert the stand so that the Inner

Pole slides out for adjustment.

3. Loosen the attachment screw at the bottom of the Head Unit back side (Fig. 3).

Slide the Head Unit down onto the top of the Inner Pole as far as it will go.

Tighten the attachment screw.

BASE, POLES & HEAD UNIT ASSEMBLY

GUARD & FAN BLADE ASSEMBLY

1. Unscrew and remove the spinner clockwise (or obtain from parts bag), and the

plastic nut counterclockwise. You may have to hold the shaft in place with one

hand to unscrew the spinner with the other. Position the rear guard against the

motor face so that the two pins on the motor face fit through the matching holes

in the rear guard. Tighten the rear guard into place with the plastic nut. (Fig.4)

2. Mount the fan blade onto the motor shaft through the center hole in the fan blade.

Insert the pin on the motor shaft into the notches on the back of the Fan Blade.

Turn the spinner counterclockwise onto the shaft to tighten the fan blade into

place. (Fig.5)

3. Remove the small screw from the clear plastic clasp on the bottom of the front

guard and set aside. Place the front guard over the rear guard so that the tab

at the top of the front guard fits over the rear guard rim (Fig. 6). Push the two

guards together. Close the clasp at the front guard bottom over the rear guard

rim, and re-insert and tighten the small screw removed earlier.

Fig.6

Blade Set

Fig.4 Fig.5

Fig.1

Loosen

Head unit

Attachment screw

ig.2 Fig.3

I. CONTROLS (Figure 7)

1.Speed Control Knob

2. Oscillation button

II. CONTROLS PANEL

1. Turning the knob clockwise to your comfort airflow.

2. “ ” OSC button

To activate the Oscillation feature, press the Oscillation

key once. Press the Oscillation key again to turn the

Oscillation feature off. In Oscillation mode, the fan will

rotate slowly back and forth from right to left to direct

the air flow over a broader area.

OPERATING INSTRUCTION

MAINTENANCE INSTRUCTIONS

CLEANING

Fig.7

The fan requires little maintenance. Do not try to fix it by yourself. Refer it to

qualified service personnel if service is needed.

1. Before cleaning and assembling, do not plug the pins into the socket.

2. To ensure adequate air circulation to the motor. Keep vents at the rear of the

motor housing from dust, fluff and etc. A vacuum cleaner can not be used to

clean these vents before unplug. Do not disassemble the fan, remove fluff.

3. Wipe the exterior parts with a soft cloth.

Do not use any abrasive detergent or solvents to avoid scratching the sufrace.

Do not use of the following as a cleaner: gasoline, thinner, bending.

4. Do not allow water or any other liquid into the motor housing or interior parts.

1. Be sure to unplug the power cord from the outlet before cleaning.

2. Plastic parts should be cleaned with mild soap and damp cloth or sponge.

Thoroughly remove soap film with clean water.

3. Be sure not to get water or other liquid enter the inside of the motors.

4. Dry all parts completely before reassembling and reconnecting to power

source.

SERVICE AND SUPPORT

(STAPLE SALES RECEIPT HERE)

NOTE: PROOF OF PURCHASE

IS REQUIRED FOR ALL WARRANTY CLAIMS

PRINTED IN CHINA

This article includes a limited warranty of one (1) year against defects in workmanship

and material (s). Excluding wear or breakage caused by abuse or improper use.

Email: [email protected]

http://www.ecohouzng.com/

For questions or comments, please write to:

Ecohouzng

50 Telson Rd , Markham ,

Ontario , L3R 1E5 Canada

For your records, staple your sales receipt to this manual and record the following:

DATE OF PURCHASE:_______________________________________________

PLACE OF PURCHASE:______________________________________________

In the event of a warranty claim or if service is required for this unit, please contact

us at the following:

VENTILATEUR CC ÉCONOMIQUE EN

ÉNERGIE 16 PO

Numéro de modèle: FS40-13JSD

(Numéro d'article: CT4007D)

VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS

GUIDE D’UTILISATION

1. Ne rien insérer (doigts, crayons ou autres objets) à travers la grille pendant

que l'appareil est en marche.

2. Débrancher le ventilateur pour le déplacer d'un endroit à un autre.

3. Débrancher le ventilateur avant d'en retirer les grilles pour procéder au

nettoyage.

4. Poser le ventilateur le ventilateur sur une surface stable où il ne risque pas de

basculer lorsqu'il est en marche.

5. NE PAS utiliser dans une fenêtre,

car la pluie pourrait causer un

risque de choc électrique.

6. Pour utilisation à l’intérieur

seulement.

IMPORTANT: Au cours des

premières minutes d'utilisation

initiale, une légère odeur

pourrait se dégager de l'appareil

en raison de la lubrification en usine

du moteur. Il s'agit d'un phénomène

normal qui disparaîtra rapidement.

1. Afin de réduire les risques d'incendie et de choc électrique, ne pas utiliser ce

ventilateur avec un régulateur de vitesse transistorisé.

2. Cet appareil est doté d’une fiche polarisée (une lame est plus large que

l’autre). Pour réduire le risque de choc électrique, cette fiche est conçue pour

ne s'insérer que d'une seule façon dans une prise polarisée. S’il est impossible

d’insérer àfond la fiche dans la prise, il faut l’inverser. Si cela ne fonctionne

toujours pas, communiquer avec un électricien qualifié. Ne pas tenter de

contourner cette caractéristique de sécurité.

3. NE PAS utiliser le ventilateur dans une fenêtre. La pluie peut poser un risque

de choc électrique. Ne pas laisser l’appareil fonctionner près d'un endroit où

de l'eau s'est accumulée afin d'éviter le risque de choc électrique. Ne pas

immerger l'appareil, la fiche ou le cordon dans l'eau ni aucun liquide et ne

vaporiser aucun liquide sur l’appareil.

4. Ne pas laisser l’appareil fonctionner sans surveillance.

5. S’assurer que la tension de l'alimentation électrique la même que celle qui est

indiquée sur la plaque d'identification du ventilateur.

MISE EN GARDE

PIÈCES

CONSIGNES DE SÉCURITÉ

Veuillez lire attentivement les consignes de sécurité et les instructions.

ATTENTION

Capot décoratif

Grille avant

Tourniquet

Bague

Hélice

Écrou de plastique

Grille arrière

Boîtier du moteur

Cordon

d’alimentation

Vis

Tige interne

Support du pôle

d'extension

Socle

Vis

Bague de réglage

de la hauteur

Bouton de

commande

Arbre du moteur

1. Dévissez et retirez les trois vis du dessous du support du pôle d'extension.

Insérez le bas du support du pôle d'extension dans le socle, comme illustré

dans (Fig.1). Retournez le socle et le support à l'envers, et utiliser les trois vis

pour fixer ensemble le socle et le support.

2. Desserrez la bague de réglage de la hauteur et tirez le pôle interne jusqu'à la

hauteur souhaitée (Fig. 2). Serrez la bague. Remarque: Le pôle interne peut

complètement glisser à l'intérieur du support, lors du desserrage de la bague

de réglage. Inversez le support afin que le pôle intérieur puisse coulisser pour

le réglage.

3. Desserrez la vis de retenue en dessous du côté arrière de l'unité principale

(Fig. 3).Faites glisser l'unité principale vers le bas, sur le haut du pôle interne,

aussi loin que possible.Serrez la vis de retenue.

SOCLE, PÔLES & ASSEMBLAGE DE L’UNITÉ PRINCIPALE

ASSEMBLAGE DE L’HÉLICE ET DES GRILLES DE PROTECTION

1. Dévissez et enlever le disque rotatif dans le sens horaire (ou obtenez-les du

sac de pièces) et l'écrou en plastique dans le sens anti-horaire. Vous aurez

peut-être besoin de garder l'arbre en place avec une main pour dévisser le

disque rotatif avec l'autre. Positionnez la protection arrière contre la façade

du moteur, de sorte que les deux broches de la façade du moteur puissent

s'ajuster dans les trous correspondants dans la protection arrière. Serrez la

protection arrière en place avec l'écrou en plastique. (Fig.4)

2. Fixez la lame du ventilateur sur l'arbre du moteur, à travers le trou central de

la lame du ventilateur. Insérez la broche sur l'arbre du moteur dans les

encoches à l'arrière de la lame du ventilateur. Tournez le disque rotatif dans le

sens anti-horaire sur l'arbre pour revisser la lame du ventilateur en place. (Fig.5)

3. Enlevez la petite boucle en plastique transparente de la partie inférieure de la

protection avant et mettez-les de côté. Placez la protection avant au-dessus de

la protection arrière, afin que la languette située au-dessus de la protection

Fig.1

Desserrer

Unité principale

Vis de retenue

ig.2 Fig.3

Fig.6

Fig.4 Fig.5

Cône

Serrer

Desserer

Écrou de

plastique

Cône Serrer

Encoche

Tige de

retenue

Hélice

Agrafe

I. COMMANDES (Figure 7)

1. Bouton de commande de vitesse.

2. Bouton d'oscillation

II. Panneau de commande

1. Tournez le bouton dans le sens horaire pour votre

débit d'air confortable.

2. " " Bouton OSC

Pour activer la fonction d'oscillation, appuyer une fois

sur la touche Oscillation. Appuyer à nouveau sur la touche

Oscillation pour désactiver la fonction d'oscillation. En

mode d'oscillation, le ventilateur tournera lentement dans des

mouvements d'aller et retour, de la droite vers la gauche pour

diriger le débit d'air vers une zone plus vaste.

INSTRUCTIONS D'UTILISATION

INSTRUCTIONS D'ENTRETIEN

NETTOYAGE

avant s'adapte au-dessus de la jante de la protection arrière (Fig. 6). Poussez

les deux protections ensemble. Fermez la boucle à l'arrière de la protection

avant sur la jante de la protection arrière et, réinsérez et serrez la petite vis

précédemment retirée.

Fig.7

Le ventilateur demande très peu d'entretien. Ne pas tenter de le réparer

vous-même. Consulter un réparateur qualifié au besoin.

1. Débrancher l'appareil avant de le nettoyer ou de le réassembler.

2. Pour assurer une bonne circulation d'air jusqu'au moteur, ne rien laisser

s'accumuler (poussière, peluche, etc.) sur les évents à l'arrière du logement du

moteur. Ne pas utiliser un aspirateur pour nettoyer les évents tant que l'appareil

est branché. Ne pas démonter le ventilateur pour retirer la poussière.

3. Essuyer les pièces extérieures avec un linge humide et un détergent doux.

Ne pas utiliser de détergents abrasifs ni de solvants qui pourraient rayer la surface.

Ne pas utiliser d'essence, de diluants ni d'autres produits chimiques pour procéder

au nettoyage.

4. Éviter que de l'eau ou tout autre liquide pénètre dans le boîtier du moteur ou

dans les pièces internes.

1. Débrancher le cordon d'alimentation de la prise avant le nettoyage.

2. Les pièces de plastique doivent être nettoyées avec un savon doux et un linge

ou une éponge humide. Rincer à fond avec de l'eau, afin d'éliminer

complètement la pellicule de savon remove avec de l'eau.

3. S’assurer qu’aucun liquide ne s'infiltre à l'intérieur du moteur.

4. Bien essuyer toutes les pièces avant de les assembler à nouveau et de

rebrancher l'apparei.

SERVICE ET SOUTIEN

( AGRAFER LE REÇU DE VENTE ICI )

REMARQUE : UNE PREUVE D’ACHAT

EST EXIGÉE POUR TOUTE RÉCLAMATION.

IMPRIMÉ EN CHINE

Cet article est couvert par une garantie limitée d'un (1) an contre les défauts de

fabrication et de matériau(x). Exclusion : usure ou bris causés par un usage abusif ou

inapproprié.

Courriel: [email protected]

http://www.ecohouzng.com/

Pour toute question ou commentaire, veuillez écrire à l’adresse suivante :

Ecohouzng

50 Telson Rd , Markham ,

Ontario , L3R 1E5 Canada

Veuillez agrafer votre reçu de vente à ce manuel pour vos dossiers et inscrire

les renseignements suivants :

DATE D’ACHAT :_______________________________________________

LIEU D’ACHAT :________________________________________________

Pour toute réclamation de garantie ou pour un appel de service concernant le

ventilateur, veuillez communiquer avec nous au numéro suivant :

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere ECOHOUZING Lüfter Handbücher

ECOHOUZING

ECOHOUZING FS40-13VR Bedienungsanleitung

Beliebte Lüfter Handbücher anderer Marken

ELTA FANS

ELTA FANS H03VV-F Bedienungsanleitung

Hunter

Hunter 20714 Gebrauchsanweisung

Emerson

Emerson CARRERA VERANDA CF542ORB00 Bedienungsanleitung

Hunter

Hunter Caraway Gebrauchsanweisung

Panasonic

Panasonic FV-15NLFS1 Bedienungsanleitung

Kompernass

Kompernass KH 1150 Bedienungsanleitung

VES

VES FALA100/12V/TR Bedienungsanleitung

Vertiv

Vertiv Liebert DCD Bedienungsanleitung

Westinghouse

Westinghouse GFP Series Bedienungsanleitung

Venmar

Venmar KUBIX HRV PLUS Series Bedienungsanleitung

Maico

Maico ECR 31 Bedienungsanleitung

Sonnenkonig

Sonnenkonig Dinky Bedienungsanleitung

S&P

S&P ECOWATT HXBR Bedienungsanleitung

Wider

Wider IMP03369BH Bedienungsanleitung

Panasonic

Panasonic F-60DHN Bedienungsanleitung

Hinkley

Hinkley HIGHLAND Bedienungsanleitung

Broan

Broan 766BN Bedienungsanleitung

Premium

Premium PFS16022 Montageanleitung
