EINHELL BT-GW 170 Bedienungsanleitung



Bedienungsanleitung

Schutzgas-Schweißgerät

Operating Instructions

Shielding Gas Welder

Mode d’emploi

Appareil à souder au gaz inerte

Istruzioni per l’uso

Saldatrice a gas inerte

 Betjeningsvejledning

Beskyttelsesgas-svejseapparat

Használati utasítás

Védőgáz-hegesztőkészülék

Bf Upute za uporabu

Uređaj za zavarivanje sa zaštitnim plinom

4Uputstva za upotrebu

Uređaj za varenje sa zaštitnim gasom

jNávod k obsluze

Svářečka pro svařování v ochranné atmosféře

WNávod na obsluhu

Zváračka v ochrannej atmosfére

Vor Inbetriebnahme Bedienungsanleitung und

Sicherheitshinweise lesen und beachten

Read and follow the operating instructions and safety information

before using for the first time.

Avant la mise en service, lisez le mode d’emploi et les consignes

de sécurité et respectez-les.

Prima della messa in esercizio leggete e osservate le istruzioni

per l’uso e le avvertenze di sicurezza.

 Betjeningsvejledningen og sikkerhedsanvisningerne skal læses,

inden maskinen tages i brug. Alle anvisninger skal følges.

Üzembehelyezés előtt elolvasni és figyelembe venni a használati

utasítást és a biztonsági utasításokat.

Bf Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu

i sigurnosnih napomena.

4Prije puštanja u pogon pročitajte i uvažite uputstva za upotrebu i

napomene bezbednosti.

jPřed uvedením do provozu si přečíst návod k obsluze a bezpečnostní

předpisy a oboje dodržovat.

WPred uvedením do prevádzky si prečítajte a dodržiavajte návod na

obsluhu a bezpečnostné pokyny.

Art.-Nr.: 15.749.80 I.-Nr.: 01017 BT-GW 170

Anleitung_BT_GW_170_SPK1:_ 29.12.2008 12:22 Uhr Seite 1

18 19

Anleitung_BT_GW_170_SPK1:_ 29.12.2008 12:22 Uhr Seite 2

abc

12 26

Anleitung_BT_GW_170_SPK1:_ 29.12.2008 12:22 Uhr Seite 3

k, l, m

10 11

Anleitung_BT_GW_170_SPK1:_ 29.12.2008 12:22 Uhr Seite 4

16 17

20 21

Anleitung_BT_GW_170_SPK1:_ 29.12.2008 12:23 Uhr Seite 5

22 23

I H

Anleitung_BT_GW_170_SPK1:_ 29.12.2008 12:23 Uhr Seite 6

Anleitung_BT_GW_170_SPK1:_ 29.12.2008 12:23 Uhr Seite 7

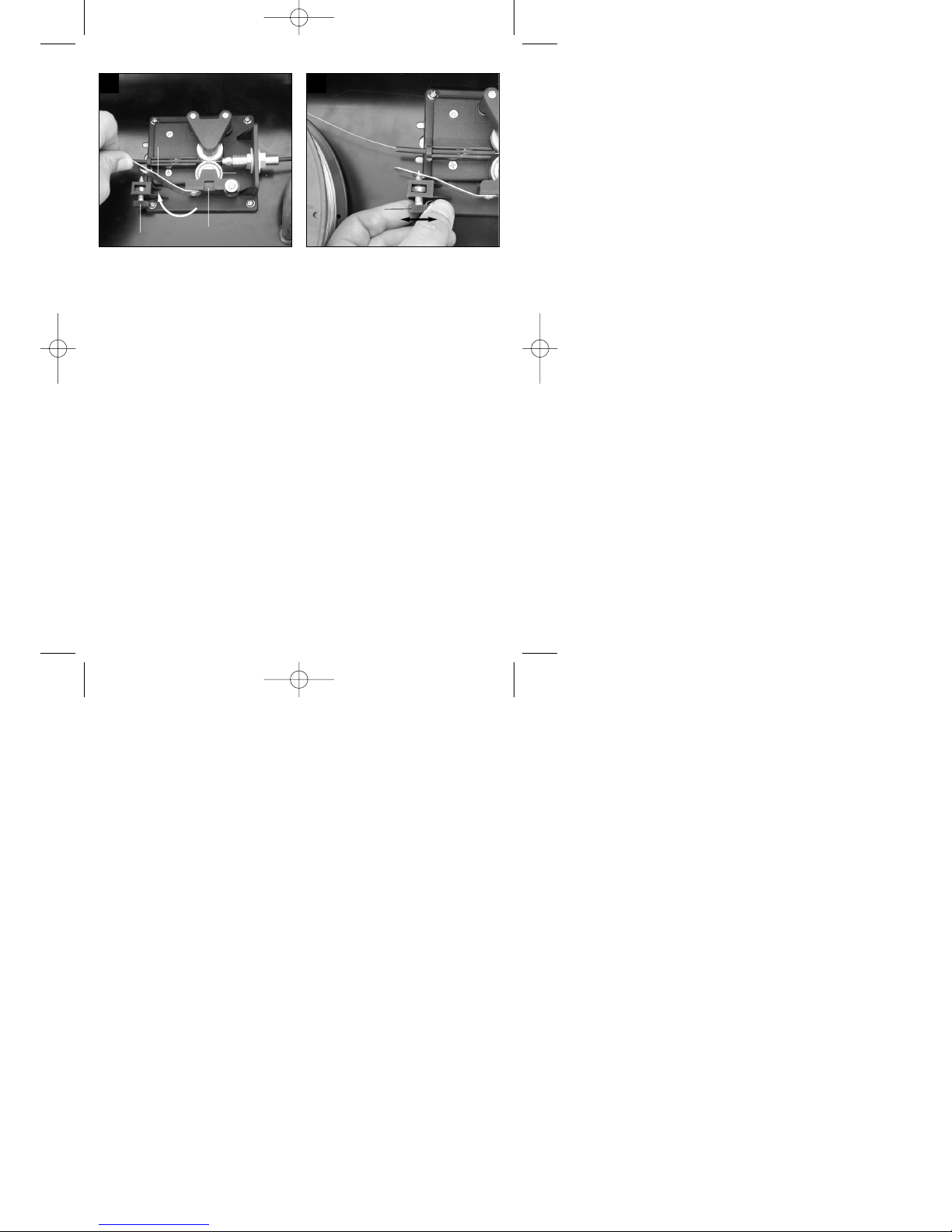

Anleitung_BT_GW_170_SPK1:_ 29.12.2008 12:23 Uhr Seite 8

Inhaltsverzeichnis: Seite

1. Sicherheitshinweise 10

2. Gerätebeschreibung und Lieferumfang 10

3. Bestimmungsgemäße Verwendung 10

4. Technische Daten 11

5. Vor Inbetriebnahme 11-13

6. Bedienung 13-14

7. Reinigung, Wartung und Ersatzteilbestellung 14

8. Entsorgung und Wiederverwertung 14

9. Störungssuche 15

10. Erklärung der Symbole 16

Anleitung_BT_GW_170_SPK1:_ 29.12.2008 12:23 Uhr Seite 9

 Achtung!

Beim Benutzen von Geräten müssen einige

Sicherheitsvorkehrungen eingehalten werden, um

Verletzungen und Schäden zu verhindern. Lesen Sie

diese Bedienungsanleitung und die Sicherheits-

hinweise deshalb sorgfältig durch. Bewahren Sie

diese gut auf, damit Ihnen die Informationen jederzeit

zur Verfügung stehen. Falls Sie das Gerät an andere

Personen übergeben sollten, händigen Sie diese

Bedienungsanleitung/ Sicherheitshinweise bitte mit

aus. Wir übernehmen keine Haftung für Unfälle oder

Schäden, die durch Nichtbeachten dieser Anleitung

und der Sicherheitshinweise entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie

im beiliegenden Heftchen!

2. Gerätebeschreibung und

Lieferumfang (Bild 1-8)

1. Handgriff

2. Betriebsanzeige

3 Kontrollleuchte Thermowächter

4. Gehäuseabdeckung

5. Gasflaschen-Abstellfläche

6. Laufrollen

7. Ein-/Aus-/Schweißstrom-Schalter

8. Lenkrollen

9. Netzstecker

10. Masseklemme

11. Schlauchpaket

12. Gasdüse

13. Brenner

14. Schweißdraht-Geschwindigkeitsregler

15. Kettenhaken

16. Gaszuführungsanschluss

17. Schweißschirm

18. Schutzgasschlauch

19. Druckminderer

20. Manometer

21. Verschraubung

22. Sicherheitsventil

23. Anschluss Schutzgasschlauch

24. Drehknopf

25. Brennerschalter

26. 2 x Kontaktrohr

27. Griff für Gehäuseabdeckung

28. Sicherungskette

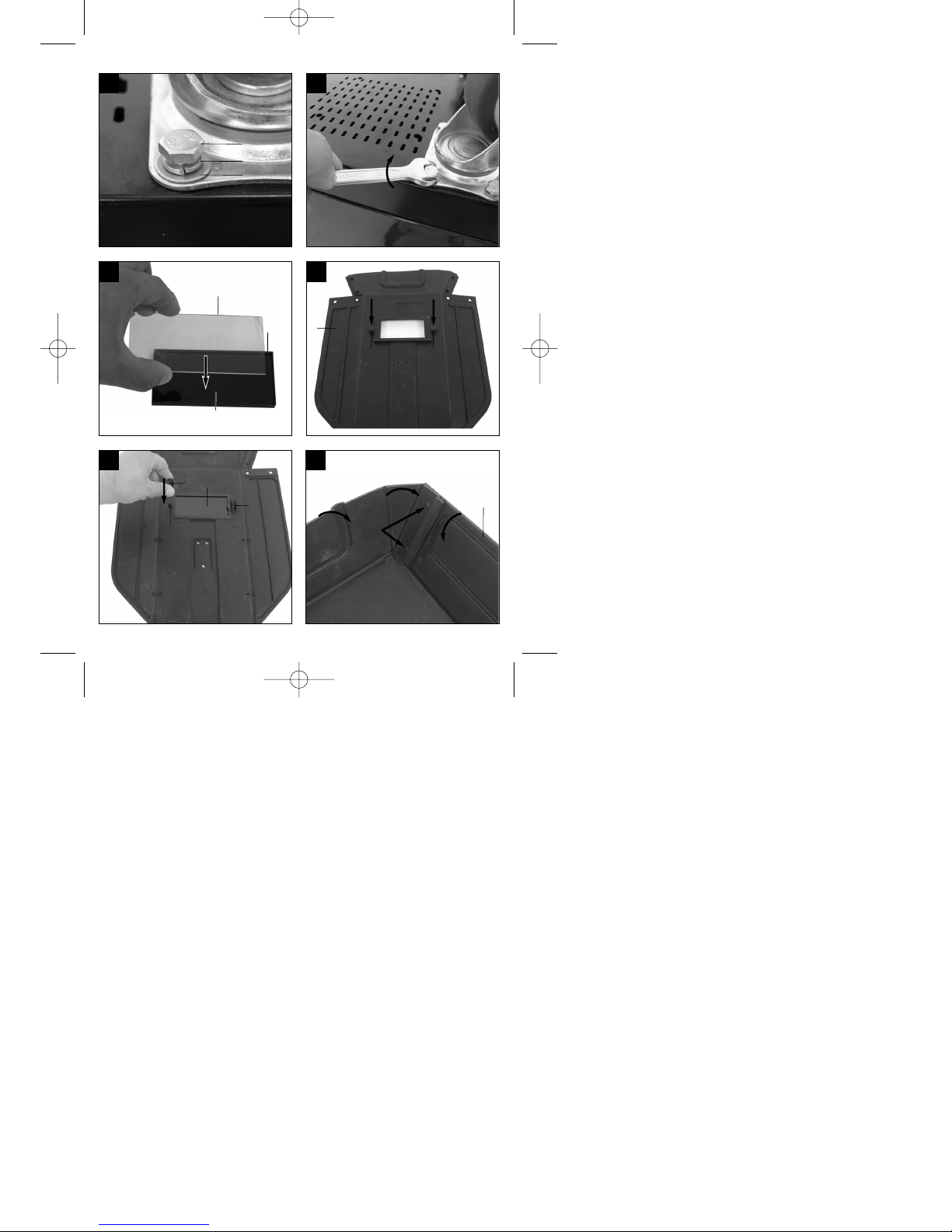

2.1 Montagematerial

a. 16 x Schraube für Lauf- /Lenkrollen

b. 16 x Sprengring für Lauf- /Lenkrollen

c. 16 x Unterlegscheibe für Lauf- /Lenkrollen

d. 2 x Schlauchklemme

k. 1 x Rahmen Schutzglas

l. 1 x Schweißglas

m. 1 x Transparentes Schutzglas

n. 2 x Haltebuchsen Schutzglas

o. 3 x Mutter für Haltegriff

p. 3 x Schrauben für Haltegriff

q. 2 x Haltestift Schutzglas

r. 1 x Handgriff

s. 1 x Schweißschirm-Rahmen

3. Bestimmungsgemäße Verwendung

Das Schutzgasschweißgerät ist ausschließlich zum

Schweißen von Aluminium im MIG-(Metall-Inert-

Gas)-Verfahren und Stählen im MAG-(Metall-Aktiv-

Gas)-Verfahren unter Verwendung der

Entsprechenden Schweißdrähte und Gase geeignet.

Die Maschine darf nur nach ihrer Bestimmung

verwendet werden. Jede weitere darüber

hinausgehende Verwendung ist nicht

bestimmungsgemäß. Für daraus hervorgerufene

Schäden oder Verletzungen aller Art haftet der

Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte

bestimmungsgemäß nicht für den gewerblichen,

handwerklichen oder industriellen Einsatz konstruiert

wurden. Wir übernehmen keine Gewährleistung,

wenn das Gerät in Gewerbe-, Handwerks- oder

Industriebetrieben sowie bei gleichzusetzenden

Tätigkeiten eingesetzt wird.

Anleitung_BT_GW_170_SPK1:_ 29.12.2008 12:23 Uhr Seite 10
