Eizo DuraVision FDS1904T-OP Benutzerhandbuch

日本語 English 簡体中文 한국어

セットアップマニュアル

重要： ご使用前に必ずこのセットアップマニュアルおよび取扱説明書（CD-ROM内）

をよくお読みになり、正しくお使いください。このセットアップマニュアルは大

切に保管してください。

Setup Manual

Important: Please read this Setup Manual and the User’s Manual stored (on the CD-

ROM) carefully to familiarize yourself with safe and effective usage. Please

retain this manual for future reference.

设定手册

重要事项： 请仔细阅读本设定手册和用户手册（储存在光盘上），以便掌握如何安全、

有效地使用本产品。请保留本手册，以备日后参考。

설치 설명서

중요: 보관된 본 설치 설명서 및 사용 설명서(CD-ROM)를 자세히 읽어서 안전하고

효과적인 사용 방법을 반드시 숙지하시기 바랍니다. 향후 참조를 위해 본

설명서를 보관하십시오.

Color LCD Monitor

Touch Panel Color LCD Monitor

● 対応解像度/ Compatible Resolutions /兼容的分辨率 /호환되는 해상도

この製品は次の解像度に対応しています。

The monitor supports the following resolutions.

本显示器支持下列分辨率。

모니터에서 지원하는 해상도는 다음과 같습니다.

アナログ信号入力時/Analog Input / 模拟输入 / 아날로그 입력

解像度

Resolution

分辨率

해상도

垂直走査周波数

Vertical Scan Frequency

垂直扫描频率

수직 스캔 주파수

640 × 480 ～75 Hz

720 × 400 70 Hz

800 × 600 ～75 Hz

1024 × 768 ～75 Hz

1152 × 864 75 Hz

1152 × 900 ～76 Hz

1280 × 960 60 Hz

1280 × 1024*1 ～75 Hz

デジタル信号入力時/Digital Input/数字输入 / 디지털 입력

解像度

Resolution

分辨率

해상도

垂直走査周波数

Vertical Scan Frequency

垂直扫描频率

수직 스캔 주파수

640 × 480 60 Hz

720 × 400 70 Hz

800 × 600 60 Hz

1024 × 768 60 Hz

1280 × 960 60 Hz

1280 × 1024*1 60 Hz

VESA 規格に準拠したグラフィックスボードが必要です。

The graphics board should comply with the VESA standard.

显卡应符合 VESA 标准。

그래픽 보드는 VESA 표준을 준수합니다.

*1 推奨解像度です。

*1 Recommended resolution

*1 推荐的分辨率

*1 권장 해상도

日本語

絵表示について

本書および本体では次の絵表示を使用しています。内容をよく理解してから本文をお読みください。

警告この表示を無視して誤った取扱いをすると、人が死亡または重傷を負う可能性がある内容を

示しています。

注意この表示を無視して誤った取扱いをすると、人が傷害を負う可能性がある内容、および物的

損害のみ発生する可能性がある内容を示しています。

注意（警告を含む）を促すものです。

禁止の行為を示すものです。

行為を強制したり指示するものです。

セットアップマニュアルと取扱説明書の記載内容について

セットアップマニュアル

（本書）

使用上の注意およびモニターの設置から使いはじめるまで

の基本説明。

モニターの取扱説明書※1 モニターの画面調整や設定、仕様などについての応用説

明。

タッチパネルドライバの取

扱説明書※1※2 タッチパネルドライバのインストール方法や使用方法につ

いての説明。

TPO󱐯setの取扱説明書※1※2 TPO󱐯set（タッチパネルの感度調整用ソフトウェア）の使

用方法についての説明。

※1 CD-ROM内、PDFファイル（PDFファイルを見るには、Adobe® Readerのインストールが必要です。）

※2 FDS1904Tの場合にのみ使用します。

1. 本書の著作権はEIZO株式会社に帰属します。本書の一部あるいは全部をEIZO株式会社からの事前の許諾

を得ることなく転載することは固くお断りします。

2. 本書の内容について、将来予告なしに変更することがあります。

3. 本書の内容については、万全を期して作成しましたが、万一誤り、記載もれなどお気づきの点がありま

したら、ご連絡ください。

4. 本機の使用を理由とする損害、逸失利益などの請求につきましては、上記にかかわらず、いかなる責任

も負いかねますので、あらかじめご了承ください。

5. 乱丁本、落丁本の場合はお取り替えいたします。販売店までご連絡ください。

カラー液晶モニター

タッチパネル装着カラー液晶モニター

使用上の注意

重要

• この製品は、船舶の海図表示システム、レーダー表示用、または機関監視用用途などでの使用を意

図しています。

次のような極めて高い信頼性、安全性が必要とされる用途への使用は意図しておりませんので、これらの用途

には使用しないでください。

- 防災防犯装置など各種安全装置

- 生命に直接関わる装置（生命維持装置や手術室用機器などの医療用機器）

- 原子力制御機器（原子力制御システム、原子力施設の安全保護系システムなど）

• ご使用前には、「使用上の注意」および本体の「警告表示」をよく読み、必ずお守りください。

警告表示位置

24V 2.7A

－＋

警告

この製品は筐体機器組み込み型のため、モニター単体での使用は絶対にしない

そのまま使用すると感電や故障の原因となります。

万一、異常現象（煙、異音、においなど）が発生した場合は、すぐに電源を切り、電源入力を

遮断して販売店またはEIZOサポートに連絡する

そのまま使用すると火災や感電、故障の原因となります。

裏ぶたを開けない、製品を改造しない

この製品の内部には、高電圧や高温になる部分があり、感電、やけどの原因となります。ま

た、改造は火災、感電の原因となります。

修理は販売店またはEIZOサポートに依頼する

お客様による修理は火災や感電、故障の原因となりますので、絶対におやめください。

異物を入れない、液体を置かない

この製品の内部に金属、燃えやすい物や液体が入ると、火災や感電、故障の原因となります。

万一、この製品の内部に液体をこぼしたり、異物を落とした場合には、すぐに電源入力を遮断

して、販売店またはEIZOサポートにご連絡ください。

日本語

警告

次のような場所で使用しない

火災や感電、故障の原因となります。

・屋外。強い振動や衝撃を受ける場所への搭載。

・湿気やほこりの多い場所。

・水滴のかかる場所。浴室、水場など。

・油煙や湯気が直接当たる場所や熱器具、加湿器の近く。

・直射日光が直接製品に当たる場所。

・可燃性ガスのある環境。

使用者が背面の電源入力部に触れることがないように設置する

電源入力部に触れると感電の原因となります。

電源入力部に対しては、組み込み後の最終製品の適用規格に従って絶縁保護してください。

定格電圧範囲内で使用する

火災や感電、故障の原因となります。

電源： AC AC100-240V、50/60Hz

DC DC+24V

AC電源コネクタを使用する場合は、電源コードが次の要件を満たしていることを確認する

この製品に電源コードは付属していません。要件を満たす電源コードを準備してください。

＊電源コードは、この製品を使用する国や地域の強制規格に適合したものでなければなりま

せん。

- 日本：定格　AC125V 7A 、コードタイプ　VCTF、0.75mm2

- ヨーロッパ：定格　AC250V 10A、コードタイプ　H05VV-F、GTCE-3、0.75mm2

- アメリカ：定格　AC125V 10A、コードタイプ　SVT、3/18AWG（0.75mm2）

- 中国：定格　AC250V 10A、コードタイプ　配60227 IEC53 3×1平方毫米

AC電源コネクタを使用する場合は、電源コードのアースを必ず接地する

感電の原因となります。

DC電源端子台を使用する場合は、確実に接続する

端子台が外れると火災や感電の原因となります。

次のような誤った電源接続をしない

誤った接続は火災、感電、故障の原因となります。

・本体表示や取扱説明書で指定された極性、電源電圧以外への接続。

・タコ足配線。

すべての電源接続が完了してから、電源を入力する

電源が入力された状態で接続すると、感電の原因となります。

DC電源端子台を使用している場合は、通電中に端子台に触れない

端子台に触れると感電の原因となります。

電源コードを抜くときは、プラグ部分を持つ

コード部分を引っ張るとコードが傷つき、火災、感電の原因となります。

警告

DC電源端子台を取り外すときは、端子台部分を持つ

ケーブル部分を引っ張るとケーブルが傷つき、火災、感電の原因となります。

電源コードを傷つけない

電源コードに重いものをのせる、引っ張る、束ねて結ぶなどをしないでください。電源コード

が破損（芯線の露出、断線など）し、火災や感電の原因となります。

液晶パネルが破損した場合、破損部分に直接素手で触れない

もし触れてしまった場合には、手をよく洗ってください。

万一、漏れ出た液晶が、誤って口や目に入った場合には、すぐに口や目をよく洗い、医師の診

断を受けてください。そのまま放置した場合、中毒を起こす恐れがあります。

注意

運搬のときは、接続コードやオプション品を外す

コードを引っ掛けたり、移動中にオプション品が外れたりして、けがの原因となります。

通風孔をふさがない

・通風孔の上や周囲にものを置かない。

・風通しの悪い、狭いところに置かない。

・横倒しや逆さにして使わない。

通風孔をふさぐと、内部が高温になり、火災や感電、故障の原因となります。

濡れた手で電源プラグに触れない

感電の原因となります。

電源プラグ周辺は定期的に掃除する

ほこり、水、油などが付着すると火災の原因となります。

クリーニングの際は電源入力を遮断する

電源を入力したままでおこなうと、感電の原因となります。

日本語

梱包品の確認

次のものがすべて入っているか確認してください。万一、不足しているものや破損しているものがある場合は、販

売店またはEIZOサポートにご連絡ください。

参考

• 梱包箱や梱包材は、この製品の移動や輸送用に保管していただくことをお勧めします。

• モニター本体

• EIZO LCDユーティリティディスク（CD-ROM）

• セットアップマニュアル（保証書付き（本書））

• お客様ご相談窓口のご案内

• クリーニングクロス

各部の名称と機能

1 2 4 5 7 9 106 8

24V 2.7A

－＋

1. ECDISインジケータモニターの輝度がECDISの調整値に設定されている場合は、「ECDIS」の文字が

緑色に点灯します。

輝度がECDISの調整値より高い場合は「＋」が、低い場合は「-」が赤色に点灯

します。

2. （RETURN）ボタン※1 調整/設定をキャンセルしたり、調整メニューを終了します。

3.  （BRILLIANCE）ボタン※1 画面の明るさを調整します。

4. （ENTER/MENU）ボタン※1 調整メニューを表示し、各メニューの調整項目を決定したり、調整結果を保存

します。

5. ボタン※1 電源のオン/オフを切り替えます。

注意点

• 電源をオフにするときは、を5秒以上押してください。

（電源オフの予告メッセージが表示されます。）

6. 電源入力左：AC電源コネクタ/右：DC電源端子台

7. 信号出力コネクタ D-Sub15ピン（ミニ）コネクタ

8. 信号入力コネクタ上：D-Sub15ピン（ミニ）コネクタ/下：DVI-Dコネクタ

9. RS-232Cポート D-Sub9ピン（メス）コネクタ：モニター制御用

10. RS-232Cポート

（FDS1904Tのみ）※2

D-Sub9ピン（オス）コネクタ：タッチパネル制御用

タッチパネルモニターとして使用する場合に、コンピュータとモニターをRS-

232Cケーブルで接続します。

11. USBポート

（FDS1904Tのみ）※2

アップストリームポート：タッチパネル制御用

タッチパネルモニターとして使用する場合に、コンピュータとモニターをUSB

ケーブルで接続します。

12. ケーブルホルダー（2箇所）ケーブル抜け防止のため、ケーブルを固定します。

13. マーク機能接地端子

※1 電源を入れると、ボタンが橙色に点灯します。

※2 同時に使用することはできません。両方にケーブルを接続すると、USB接続が優先されます。

設置する

注意点

• 周囲に十分な空間を確保し、空気が循環するように設置してください。

• 設置場所を変更した場合は、キャリブレーションを実行してください（FDS1904Tのみ）。

● 外観図

単位：mm

429

26.34

52.47

100

362

26.34 376.32

406

52.47

301.06

74.5

1 2 3 4 5

筐体取付穴

（上下3箇所）

　呼び径5

画面表示領域

1. AC電源コネクタ

2. DC電源端子台

3. D-Sub 15ピン（ミニ）コネクタ（出力）

4. 上：D-Sub15ピン（ミニ）コネクタ（入力）

下：DVI-Dコネクタ

5. 上：D-Sub9ピンコネクタ（タッチパネル制御用：FDS1904Tのみ）

下：D-Sub9ピンコネクタ（モニター制御用）

6. USBポート（タッチパネル制御用：FDS1904Tのみ）

日本語

● 取付方法

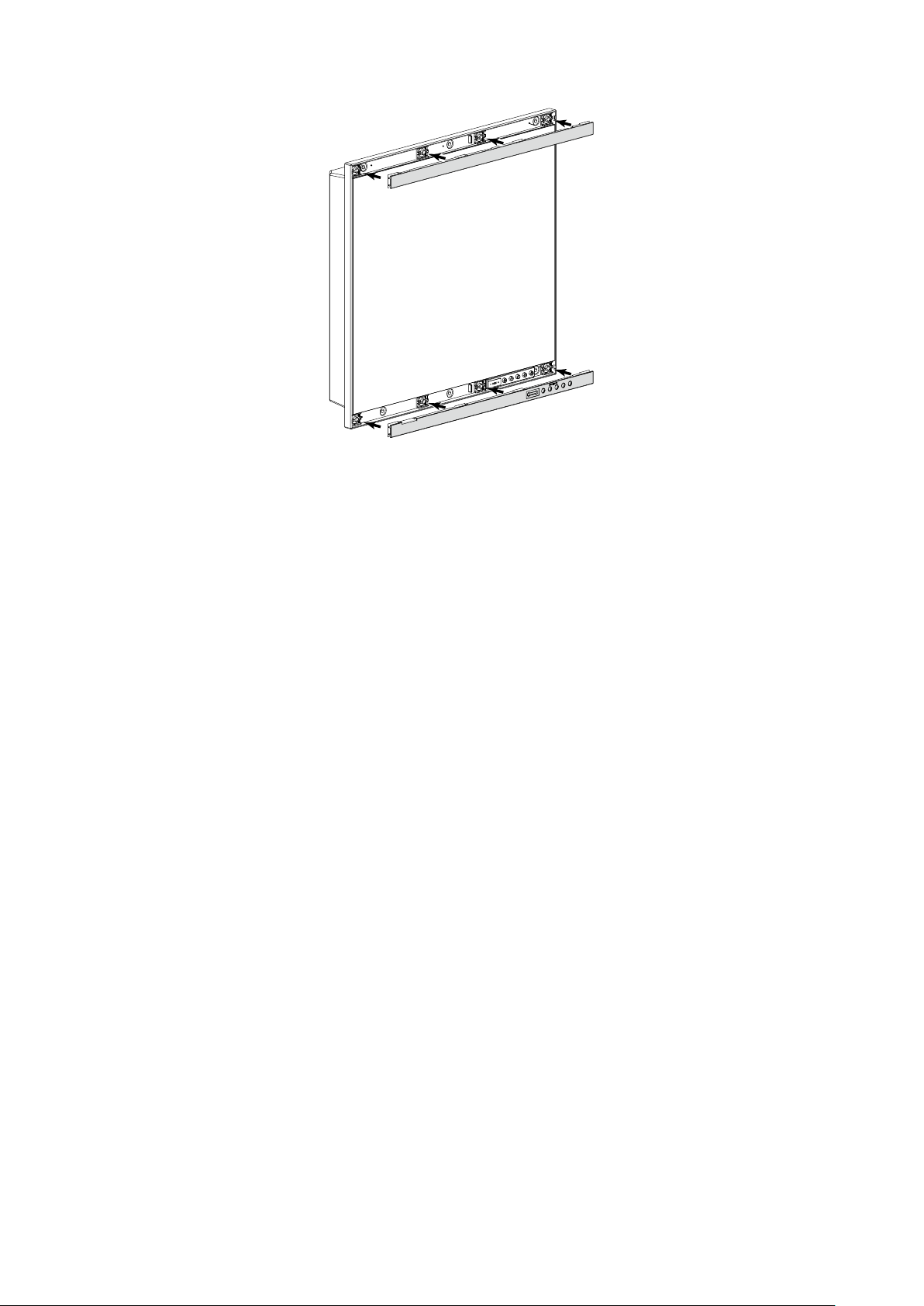

1.モニター本体にはめ込まれているねじ目隠しカバーを取り外します。

ねじ目隠しカバー（上/下）

2.モニターの筐体取付穴（上下3箇所）と組み込み先の筐体をねじで固定します（推

奨トルク：1.6～1.8N･m）。

注意点

• この製品に取り付け用のねじは付属していません。別途、組み込み先の筐体に対応する、呼び径5mmのねじ

（6本）を準備してください。

• この製品の設置可能な角度（チルト）は次のとおりです。

- 0°（垂直）～60°上向き

• モニターはコンパスから離して設置してください。コンパスの誤差の原因となります。

モニターとコンパスとの安全距離は次のとおりです。

- 標準コンパス：0.95m

- 操舵用コンパス：0.60m

• 縦置きに設置する場合は、時計回りに90˚回転してください。

• アームや金具などを使用する場合は、VESA準拠のものを選択してください。また、取り付けには、M4×

12mmのねじをご使用ください。

● 取付条件

• パネル開口寸法/ねじ穴間隔（単位：mm）

382

360

140

180

412

180

11±0.3

ねじ

（呼び径5mm）

モニター下部には通風孔があります。十分な空

間を確保するため、組み込み先の筐体の厚みは

7mm以下にしてください。

取付穴

（上下3箇所）

呼び径5

3.ねじ目隠しカバーをモニターに取り付けます。

モニター本体にはめ込んでください。
