Electrolux EFC6422 Bedienungsanleitung

EFC6422

EFC9422

WHGL6030CN

WHGL9030CN

Cooker Hood

Dunstabzugshaube

Hotte De Cuisine

Cappa

EN USER MANUAL .....................................................................................................................3

DE GEBRAUCHSANLEITUNG

..........................................................................................

FR MANUEL D’UTILISATION

..........................................................................................

IT LIBRETTO DI USO

...................................................................................................

ENGLISH

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that

brings with it decades of professional experience and innovation. Ingenious and

stylish, it has been designed with you in mind. So whenever you use it, you can

be safe in the knowledge that you’ll get great results every time.

Welcome to Electrolux

ACCESSORIES AND CONSUMABLES

In the Electrolux webshop, you’ll nd everything you need to keep all your

Electrolux appliances looking spotless and working perfectly. Along with a wide

range of accessories designed and built to the high quality standards you would

expect, from specialist cookware to cutlery baskets, from bottle holders to delicate

laundry bags…

Visit the webshop at:

www.electrolux.com/shop

ENVIRONMENT CONCERNS

Recycle the materials with the symbol Put the packaging in applicable

containers to recycle it.

Help protect the environment and human health and to recycle waste of

electricaland electronic appliances. Do not dispose appliances marked with the

symbol with the household waste. Return the product to your local recycling

facility orcontact your municipal ofce.

CUSTOMER CARE AND SERVICE

We recommend the use of original spare parts.

When contacting Service, ensure that you have the following data available

The information can be found on the rating plate.

Model ___________________________

PNC ____________________________

Serial Number ____________________

4www.electrolux.com

1. RECOMMENDATIONS

AND SUGGESTIONS

• The Instructionsfor Use apply

to several versions of this ap-

pliance.Accordingly, youmay

nd descriptions of individual

features that do not apply to

your specic appliance.

• The manufacturer will not be

held liable for any damages

resulting from incorrect or

improper installation.

• The minimumsafety distance

between the cooker top and

the extractor hood is 650

mm (some models can be

installed at a lower height,

please referto theparagraphs

on working dimensions and

installation).

• Check that the mains voltage

corresponds to that indicated

on the rating plate xed to the

inside of the hood.

• For Class I appliances, check

that the domestic power sup-

ply guarantees adequate

earthing. Connect the extrac-

tor to the exhaust ue through

a pipe of minimum diameter

120 mm. The route of the ue

must be as short as possible.

• Do not connect the extractor

hood to exhaust ducts carry-

ing combustion fumes (boil-

ers, replaces, etc.).

• If the extractor is used in con-

junction with non-electrical

appliances (e.g. gas burn-

ing appliances), a sufcient

degree of aeration must be

guaranteed in the room in

order to prevent the backow

of exhaust gas. The kitchen

must have an opening com-

municating directly with the

open air in order to guarantee

the entry of clean air. When

the cooker hood is used in

conjunction with appliances

supplied with energy other

than electric, the negative

pressure intheroom must not

exceed 0,04 mbar to prevent

fumes being drawn back into

the room by the cooker hood.

• In the event of damage to

the power cable, it must be

replaced bythemanufacturer

orbythetechnicalservicede-

partment, in order to prevent

any risks.

• If the instructions for installa-

tion for the gas hob specify

a greater distance specied

above, this has to be taken

into account. Regulations

concerning the discharge of

air have to be fullled.

• Use only screws and small

parts in support of the hood.

Warning: Failure to install the

screws or xing device in ac-

cordance with these instruc-

tions may result in electrical

hazards.

• Connectthehood tothe mains

through a two-pole switch

having a contact gap of at

least 3 mm.

ENGLISH

2. USE

• The extractor hood has been

designed exclusively for

domestic use to eliminate

kitchen smells.

• Never use the hood for pur-

poses other than for which it

has been designed.

• Never leave high naked

ames under the hood when

it is in operation.

• Adjust the ame intensity to

direct it onto the bottom of the

pan only, making sure that it

does not engulf the sides.

• Deep fat fryers must be con-

tinuously monitored during

use: overheated oil can burst

into ames.

• Do not ambè under the range

hood; risk of re.

• This appliance can be used

by children aged from 8 years

and above and persons with

reduced physical, sensory or

mental capabilities or lack of

experience and knowledge if

theyhavebeengivensupervi-

sion orinstructionconcerning

use of the appliance in a safe

way and understand the haz-

ards involved. Children shall

not play with the appliance.

Cleaning and user mainte-

nance shall not be made by

children without supervision.

• “CAUTION:Accessible parts

may become hot when used

with cooking appliances.”

3. MAINTENANCE

• Switch off or unplug the ap-

pliance from the mains sup-

ply before carrying out any

maintenance work.

• Clean and/or replace the Fil-

ters after the specied time

period (Fire hazard).

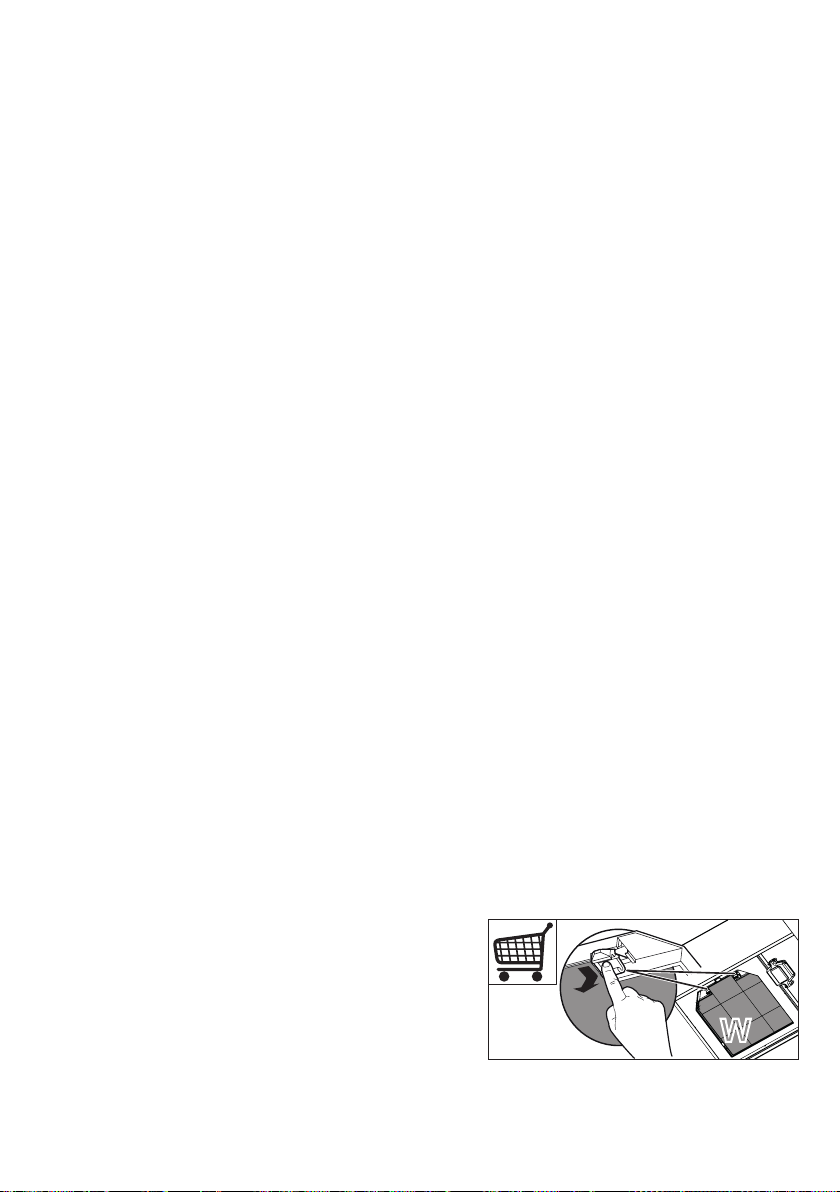

- The Activated charcoal lter

is not washable and cannot

be regenerated, and must

be replaced approximately

every 4 months of opera-

tion, or more frequently for

particularlyheavyusage(W).

A long life lter, washable and

reusable, canbeused,asan

accessory,forsomemodels.

- The Grease lters must be

cleaned every 2 months of

operation,ormore frequent-

ly for particularly heavy us-

age, and can be washed in

a dishwasher (Z).

- Control lights, if present.

• Clean the hood using a damp

cloth and a neutral liquid de-

tergent.

6www.electrolux.com

4. CONTROLS

      

Button Basic function Indicator lights

Dual Function

Press briey to turn the lighting system on and off. Button off

Lights off

Press and hold the button for 2 seconds to activate the lighting

system in “courtesy light” mode. The lights are lit at a reduced power

of approximately 5W. This function can be disabled by pressing the

button once again for 2 seconds or by pressing it briey to switch to

normal lighting mode.

Button lit Lights on

Button lit Courtesy light on

Turns the motor off from whatever speed it is set to. Button lit

Motor active

Motor inactive

Press and hold the button for 3 seconds with all the loads turned off

(Motor and Lights), to turn the Activated Charcoal Filter alarm on/off.

Button ashes twice F – Alarm On.

Button ashes once F – Alarm Off.

T2 Turns the motor on at speed one. Button on

When pressed briey, turns the motor on at speed two. Button on

Speed two on

Press and hold the button for approximately 2” to turn the Delay

function on and off, that is to say to turn the appliance off after a 20

minute delay. Suitable to complete elimination of residual odours. Can

be activated from the OFF position and from speeds 1, 2, 3. Cannot

be activated with Intensive speed On.

Buttons ashing

(T1+T2 or T3 or T4)Delay functionActive

T4 Turns the motor on at speed three. Button on

Turns the motor On and Off at Intensive speed for a timed

period of 5 minutes. At the end of the 5 minutes the appliance

will automatically return to the speed that was set before. If the

appliance was turned off at the time of activation, at the end of

the 5 minutes the system will return to speed one.

Button on

Press and hold for 4 seconds to reset the lter alarm indicator,

shown by ashing of button T1. This procedure can only be

carried out with the motor off.

Button on

Signals the Metal Grease Filter

saturation alarm, indicating that it

is necessary to wash the lters.

The alarm is triggered after the

Hood has been in operation for 100

working hours.

Button ashing

When this is activated, it signals

the Activated Charcoal Filter

saturation alarm, indicating that

the lter must be changed;

the Metal Grease Filters must

also be washed. The Activated

Charcoal Filter saturation alarm

comes into operation after the

Hood has been working for

200 hours.

ENGLISH

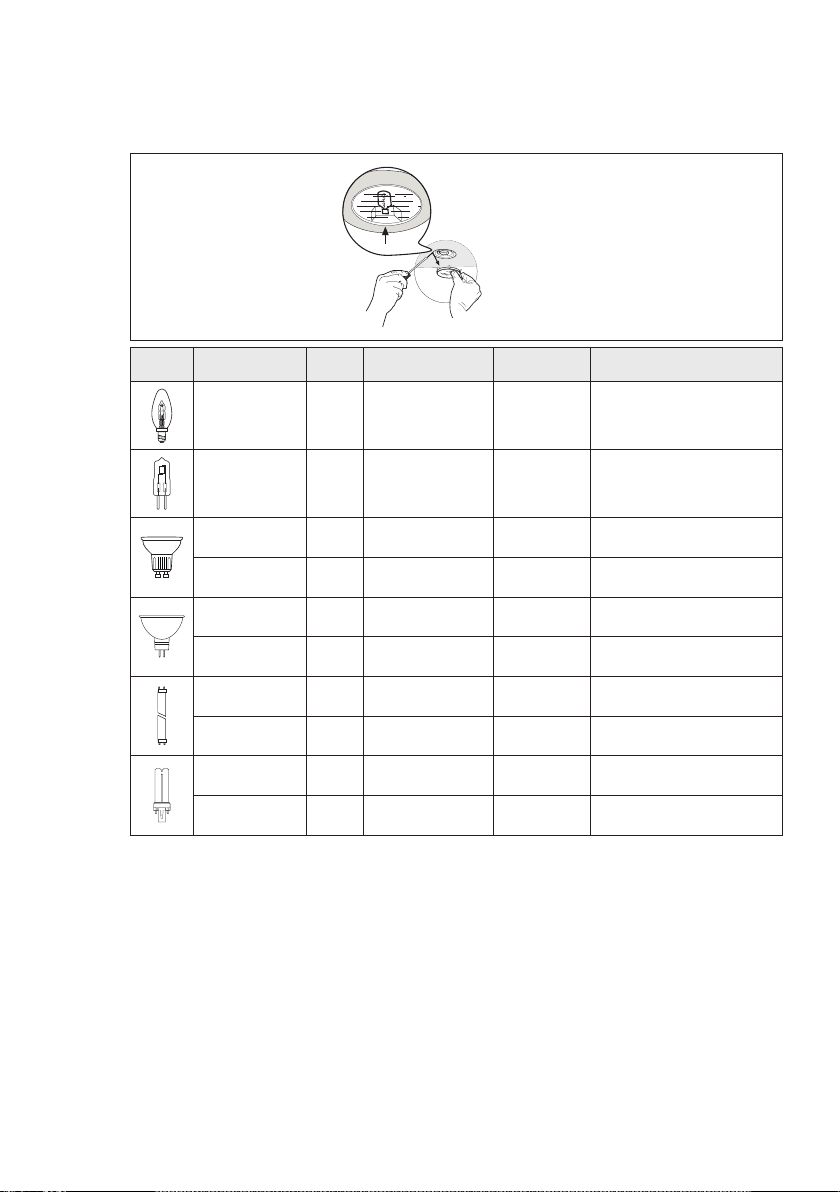

5. LIGHTING

Lamp Power (W) Socket Voltage (V) Dimension (mm) ILCOS Code

28 E14 220-240 104 x 35 HSGSB/C/UB-28-220/240-E14

20 G4 12 33 x 9 HSG/C/UB-20-12-G4

35 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/40

50 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/20

20 GU4 12 40 x 35 HRGS-20-12-GU4-35/30

20 GU5.3 12 46 x 51 HRGS-20-12-GU5.3-50/10

16 G13 95 720 x 26 FD-16/40/1B-E-G13-26/720

18 G13 57 589,8 x 26 FD-18/40/1B-E-G13-26/600

9 G23 60 (lamp)

220-240 (starter) 167 x 28 FSD-9/27/1B-I-G23

11 G23 91 (lamp)

220-240 (starter) 235,8 x 28 FSD-11/40/1B-I-G23

8www.electrolux.com

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben

ein Produkt gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung

und Innovation steht. Bei der Entwicklung dieses großartigen und eleganten

Geräts haben wir an Sie gedacht.

So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige

Ergebnisse erzielen werden.

Willkommen bei Electrolux.

ZUBEHÖR UND VERBRAUCHSMATERIALIEN

Im Electrolux Webshop nden Sie alles, was Sie für ein makelloses Aussehen

und perfektes Funktionieren Ihrer Electrolux Geräte benötigen. Wir bieten auch

ein umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche

erfüllt, vom Pro-Kochgeschirr bis zu Besteckkörben, von Flaschenhaltern bis hin

zu Wäschebeuteln für empndliche Wäsche...

Besuchen Sie den Webshop unter:

www.electrolux.com/shop

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in

den entsprechenden Recyclingbehältern.

Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische

Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll.

Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an

Ihr Gemeindeamt.

KUNDENDIENST UND -BETREUUNG

Wir empfehlen die Verwendung von Originalersatzteilen.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden.

Die Informationen nden Sie auf dem Typenschild.

Modell ___________________________

Produkt-Nummer PNC ______________

Seriennummer ____________________

GERMAN

1. EMPFEHLUNGEN

UND HINWEISE

• Diese Gebrauchsanleitun-

gen beziehen sich auf die

verschiedenen Modelle der

Abzugshaube. Darum kann

es möglich sein, dass die

Beschreibung bestimmter

Merkmale fürdas vorliegende

Gerät nicht zutrifft.

• Der Hersteller haftet nicht für

etwaige Schäden, die durch

die fehlerhafte Installation

oder falschen Gebrauch ent-

stehen könnten.

• Der min. Sicherheitsabstand

zwischen Kochfeld und Ab-

zugshaube beträgt 650 mm

(einige Modelle können auch

niedriger installiert werden;

siehe Absatz Installation).

• Kontrollieren Sie, ob die

Netzspannung den Daten

des Typenschilds im Innern

der Haube entspricht.

• Für Geräte der Klasse I muss

kontrolliert werden, ob das

häusliche Versorgungsnetz

korrekt geerdet ist. Die Ab-

saughaube mit Hilfe eines

Rohrs mit einem Mindest-

durchmesser von120 mm mit

dem Rauchabzug verbinden.

DerVerlauf desRauchabzugs

soll so kurz wie möglich sein.

• Die Abzugshaube darf nicht

an einen Schacht ange-

schlossen werden, in den

Rauchgase geleitet werden

(z. B. von Heizkessel, Kami-

nen, usw.).

• Falls in dem Raum neben

dem Abzug auch nicht mit

Strom betriebene Geräte

(zum Beispiel Gasgeräte)

eingesetzt werden, muss für

eine ausreichende Belüftung

gesorgt werden, damit der

Rückuss der Abgase ver-

hindert wird. Die Küche muss

eine direkte Öffnung nach

Außen aufweisen, damit ein

ausreichender Luftaustausch

gewährleistet wird. Wird die

Abzugshaube zusammenmit

nicht mit Strom betriebenen

Geräte eingesetzt, darf der

Unterdruck im Raum 0,04

mbar nicht überschreiten,

damit dieAbgase nichtwieder

angesaugt werden.

• Schadhafte Kabel müssen

durchdenHersteller odervom

Kundendienstausgewechselt

werden, damit jedes Risiko

ausgeschlossen wird.

• Falls die Montageanweisun-

gen für die gasbetriebene

Kochmulde einen größeren

Abstand vorschreiben,als der

obenangegebene,mussdie-

se Vorgabe befolgt werden.

Es sind sämtliche Abluftvor-

schriften zu beachten.

• Nur für die Abzugshaube

geeignete Schrauben und

Kleinteile verwenden.

Achtung: Werden die

SchraubenundBefestigungs-

elemente nichtentsprechend

dervorliegendenAnleitungen

verwendet, besteht Strom-

10 www.electrolux.com

schlaggefahr.

• Die Abzugshaube mittels

zweipoligem Schalter mit

einer Öffnung der Kontakte

von mindestens 3 mm an das

Netz anschließen.

2. GEBRAUCH

• DieAbzugshaubewurdeaus-

schließlich fürden häuslichen

Gebrauch entwickelt, um

Kochdünste zu beseitigen.

• Die Haube darf nur für die ihr

zugedachten Zweckebenutzt

werden.

• Unter der eingeschalteten

Haube keine offenen Flam-

men benutzen.

• Die Flamme so regulieren,

dass sienicht überdenBoden

des Kochgeschirrs hinaus-

reicht.

• Fritteusen müssen während

des Gebrauchs ständig über-

wacht werden: überhitztes Öl

könnte sich entzünden.

• AufkeinenFallunter derHau-

be ambieren: Brandgefahr.

• Kinder ab 8 Jahren und Per-

sonen mit eingeschränkten

physischen, sensorischen

oder psychischen Fähigkei-

ten, oder mit mangelnden

Erfahrungen oder Kennt-

nissen dürfen nicht mit dem

Gerät umgehen, es sei denn,

sie werden von einer für ihre

Sicherheit verantwortlichen

Person beaufsichtigt oder

angeleitet. Sicherstellen,

dass Kinder nicht mit dem

Gerät herumspielen können.

Reinigungs- und Wartungs-

arbeiten dürfen nicht von

unbeaufsichtigten Kindern

durchgeführt werden.

• ACHTUNG: Die zugängli-

chen Teile können während

des Gebrauchs der Kochge-

räte sehr heiß werden.

3. WARTUNG

• Vor Reinigungs- oder War-

tungsarbeiten am Gerät,

muss dieses ausgeschaltet

und spannungslos gemacht

werden.

• Die Filter stets nach den

angegebenen Intervallen

reinigen oder auswechseln

(Brandgefahr).

- Der Aktivkohlelter ist weder

waschbar,nochregenerier-

bar undmussbei normalem

Betrieb zirka alle 4 Monate

oderauchöfter ausgewech-

selt werden, je nach Inten-

sität des Gebrauchs (W).

Der Long Life Filter ist

waschbar und wiederver-

wendbar, und ist für ver-

schiedene Modelle pas-

send.

- Die Fettfilter sind alle 2

Monate oder bei intensiver

Nutzung öfter zu reinigen

Andere Handbücher für EFC6422

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Electrolux Dunstabzugshaube Handbücher

Electrolux

Electrolux EFC9062 Bedienungsanleitung

Electrolux

Electrolux ECT6151S Bedienungsanleitung

Electrolux

Electrolux EFC 650 Bedienungsanleitung

Electrolux

Electrolux RH30WC55GSA Bedienungsanleitung

Electrolux

Electrolux WRJ903U Bedienungsanleitung

Electrolux

Electrolux DAK5535SW Bedienungsanleitung

Electrolux

Electrolux EFI739X Bedienungsanleitung

Electrolux

Electrolux EFP129X Bedienungsanleitung

Electrolux

Electrolux EFI711X Bedienungsanleitung

Electrolux

Electrolux EI30DD10KS Bedienungsanleitung

Electrolux

Electrolux Husqvarna QFT60510X Bedienungsanleitung

Electrolux

Electrolux EI30DD10KS Montageanleitung

Electrolux

Electrolux EFT60238OW Bedienungsanleitung

Electrolux

Electrolux DPB2621S Bedienungsanleitung

Electrolux

Electrolux EFT 9460 Bedienungsanleitung

Electrolux

Electrolux EFG315S Bedienungsanleitung

Electrolux

Electrolux ICON RH30WC60GS Bedienungsanleitung

Electrolux

Electrolux EFP663S Bedienungsanleitung

Electrolux

Electrolux LFV436K Bedienungsanleitung

Electrolux

Electrolux LFV336K Bedienungsanleitung

Electrolux

Electrolux UltimateTaste 300 ECU6151S Bedienungsanleitung

Electrolux

Electrolux LFD619Y Bedienungsanleitung

Electrolux

Electrolux EI30WC55GS Bedienungsanleitung

Electrolux

Electrolux EFP 60466 Bedienungsanleitung

Beliebte Dunstabzugshaube Handbücher anderer Marken

emmeti

emmeti RECUPA MED A-140 Leitfaden

Nibe

Nibe F135 Bedienungsanleitung

Kuppersberg

Kuppersberg INTRO 60 Montage- und Wartungsanleitung

Zephyr

Zephyr Spruce AK9834BS Installationsanleitung

Hisense

Hisense MH6INBG Bedienungsanleitung

Miele

Miele DA 1255 Bedienungsanleitung

Broan

Broan 46000 Bedienungsanleitung

GE Profile PV977 Originalbetriebsanleitung

FALMEC

FALMEC FFRIA24W5FS Bedienungsanleitung

Whirlpool

Whirlpool RH2600XL-1 SERIES Bedienungsanleitung

Küppersbusch

Küppersbusch DX ISLA Bedienungsanleitung

ETNA

ETNA AV360RVS Bedienungsanleitung

JUNO

JUNO JDF603E6 Bedienungsanleitung

Miele

Miele DA 6708 D Bedienungsanleitung

Tricity Bendix

Tricity Bendix LE 150 Handbuch

AEG

AEG X68163BV1 Bedienungsanleitung

AEG

AEG 125 D Bedienungsanleitung

Smeg

Smeg KSEV97X Bedienungsanleitung
