Eneo VKC-1416A/IR Bedienungsanleitung

Mode d’emploi

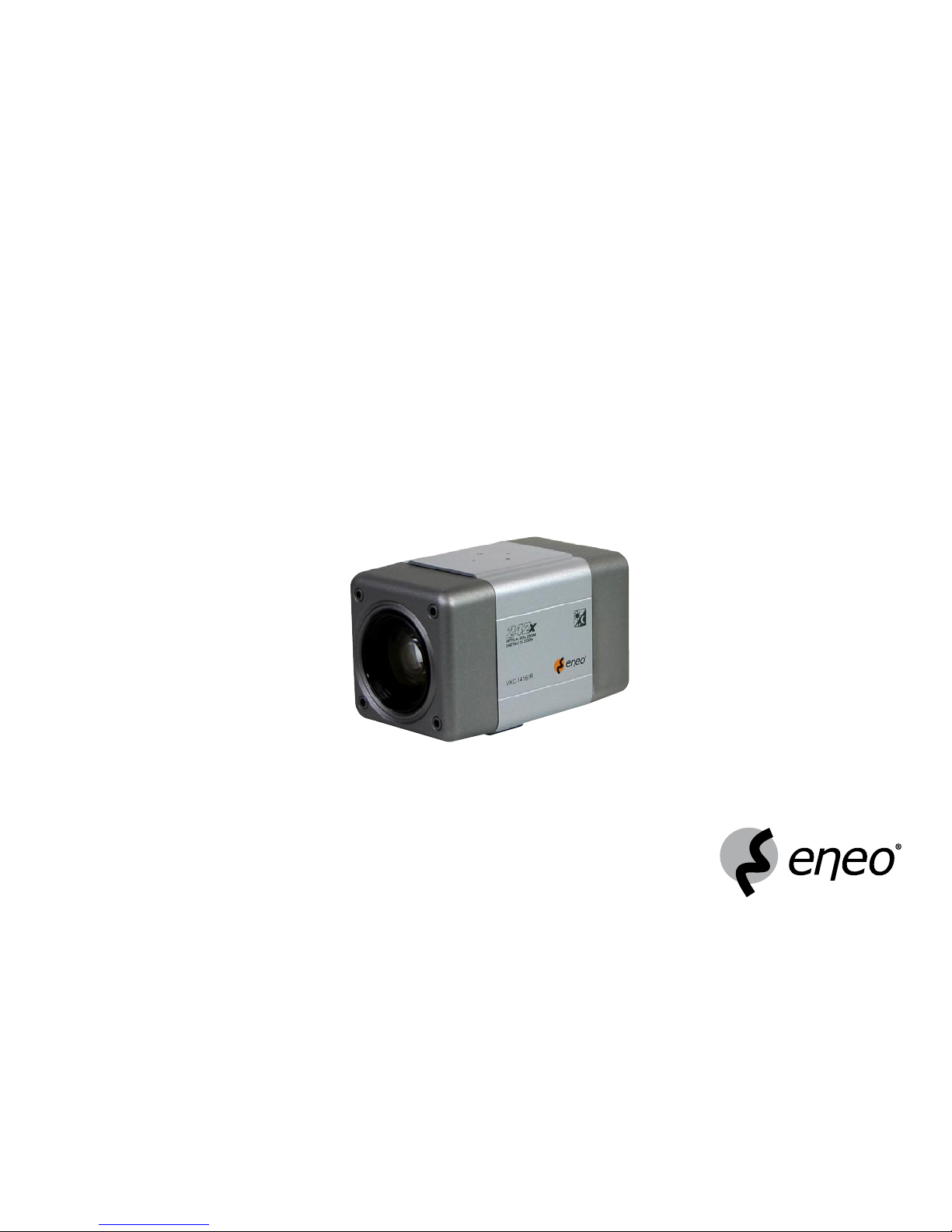

Caméra couleur 1/4” avec zoom 22x, VKC-1416A/IR

Montage und Betriebsanleitung

1/4” Tag/Nacht Kamera mit 22x Zoom, VKC-1416A/IR

Installation and Operating Instructions

1/4” Day/ Night Camera with 22x zoom lens, VKC-1416A/IR

Inhaltsverzeichnis

1. Sicherheitshinweise ....................................................................................................................................................................... 4

2. Allgemeine Beschreibung............................................................................................................................................................... 5

3. Anschluss und Bedienung .............................................................................................................................................................. 6

4. Einstellungen über das OSD-Bildschirm-Menü ............................................................................................................................. 14

5. Fehlerbehebung .......................................................................................................................................................................... 20

6. Technische Daten ........................................................................................................................................................................ 21

7. Maßzeichnungen.......................................................................................................................................................................... 65

Contents

1. Safety Instructions ....................................................................................................................................................................... 25

2. General Descriptions.................................................................................................................................................................... 26

3. Connection and Operation ............................................................................................................................................................ 27

4. Settings in the OSD Menu ............................................................................................................................................................ 35

5. Troubleshooting............................................................................................................................................................................ 40

6. Speciﬁcations .............................................................................................................................................................................. 41

7. Dimensional Drawings ................................................................................................................................................................. 65

Montage- und Betriebsanleitung

Installation and Operating Instructions

Mode d’emploi

www.videor.com

⇒

Sommaire

1. Consignes de sécurité.................................................................................................................................................................. 45

2. Descriptions générale................................................................................................................................................................... 46

3. Branchement et utilisation............................................................................................................................................................ 47

4. Réglages par le menu Afﬁchage................................................................................................................................................... 55

5. Résolution de problèmes.............................................................................................................................................................. 60

6. Caractéristiques techniques ......................................................................................................................................................... 61

7. Croquis ........................................................................................................................................................................................ 65

1. Sicherheitshinweise

• Bevor Sie die Kamera anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung.

• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.

• Fremdeingriffe beenden jeden Garantieanspruch.

• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.

• Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft schädigen.

Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten, sondern zur Überprüfung

an eine autorisierte Fachwerkstatt geben.

• Niemals das Gehäuse der Kameras öffnen. Wartung und Instandsetzung nur durch autorisierte Fachwerkstätten.

• Die Kameras nur in einem Temperaturbereich von -10°C bis +50°C und einer Luftfeuchtigkeit bis max. 90% betreiben.

• Die Kameras haben eine AGC - Regelung, die die Lichtempﬁndlichkeit bei dunkleren Szenen automatisch erhöht. Das Bild kann

dadurch körnig wirken, was aber kein Fehler ist.

• Bei Aufnahmen von sehr hellen Objekten (z. B. Lampen), sind im Monitorbild eventuell senkrechte Streifen zu sehen

(Smear-Effekt), oder die Ränder werden unscharf (Blooming). Dies tritt vor allem beim automatischen Shutterbetrieb (ESC) auf.

Dies ist ein Merkmal des CCD - Bildwandlers und kein technischer Fehler.

• Zur Reinigung der Gerätegehäuse immer nur ein mildes Haushaltsmittel verwenden. Niemals Verdünner oder Benzin benutzen,

dies kann die Oberﬂäche dauerhaft schädigen.

Die Kameras dürfen nie:

• außerhalb ihrer technischen Daten benutzt werden, da die Kamera zerstört werden kann.

• mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors).

HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funktionsstörungen verursachen; in diesem Fall

kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen.

2. Allgemeine Beschreibung

• Hochauﬂösende Farb/SW-Kamera

• Integriertes 22x AF-Objektiv / 11x Digital-Zoom

• Vorwählbare Zoompositionen (Presets)

• Erweiterter Dynamikbereich (WDR/EDR)

• Digitale Bildstabilisierung (DIS)

• Digitale Rauschunterdrückung (DNR)

• Programmierbare Gegenlichtkompensation (BLC)

• High-Speed Shutter-Regelung (ESC+MES)

• Einstellbarer Low-Speed Shutter (DSS)

• Menügeführtes Setup-Programm

• RS-232/RS-485 und Spannungs-Steuerschnittstelle

• Zertiﬁziert nach BGV Kassen

Lieferumfang

1x 1/4” Farb-Kamera VKC-1416A/IR

1x Montage- und Betriebsanleitung

1x 12-poliges Steuerkabel

3. Anschluss und Bedienung

3.1 Systemkonﬁguration

AD/N-Zoom-Objektiv Integriertes D/N-Objektiv mit 22-fach optischem und 11-fach digitalem Zoom

BFiltergewinde M 37 x 0,7mm

CAnschluss

für Fernsteuerung

12-pol. Belegung s. nächste Seite

DTELE, WIDE Zoom-Taste: Für Weitwinkelaufnahmen „WIDE” und zur Vergrößerung eines Objektes „TELE” drücken.

EMENU Menüfunktionen im Bildschirm-Menü können ausgewählt werden.

FFAR/NEAR Mit der „NEAR”-Taste können Sie das Objektiv auf nahegelegene Objekte fokussieren und mit der

„FAR”-Taste in Stellung Unendlich bringen.

Die Fokus-Tasten sind nur wirksam, wenn die AF (Autofokus)-Funktion deaktiviert ist.

HBNC-Anschluss Anschluss an Monitor etc.

Frontansicht Rechte Kameraseite Ansicht von unten

Rückansicht

3.2 Erklärung und Funktionen

Fernsteueranschluss an der Kamera

PIN Funktion Kabelfarbe Kabelfarbe Funktion PIN

485- RS-485- rosa schwarz RS-485+ 485+

TX RS-232 TXD Eingang hellblau braun RS-232 RXD Eingang RX

EXT OUT Externer Ausgang weiß rot Masse GND

EXT IN Externer Eingang grau orange AD KEY 2 AD2

AD1 AD KEY 1 violett gelb Unendlich (-), Naheinstellung (+) FOCUS

COM Gemeinsamer Anschluss blau grün Tele (+), Weitwinkel (-) ZOOM

ISpannungsversorgung Anschlussklemme für externe Gleichspannungsversorgung (12VDC)

Externe

Synchronisation

Über den „Ext Sync” - Eingang ist eine externe Synchronisation möglich.

(Näheres auf Anfrage)

JBetriebsanzeige Leuchtet auf, wenn die Kamera in Betrieb ist

KKamerabefestigung Standard (1/4” - 20UNC) Montagefuß für Kamerabefestigung

3.3 Anschlussmöglichkeiten

ACHTUNG: Spannungsversorgung erst anschließen, nachdem alle Verbindungen hergestellt sind. Bei Bedarf kann das

12-pol. Kabel gekürzt werden.

3.4 Kabelanschlussfarbe

Farbe Beschreibung

Grün ZOOM

Blau COMMON

Gelb FOCUS

Violett AD KEY1

Orange AD KEY2

Pink RS-485(-)

Schwarz RS-485(+)

Hellblau RS-232 TXD

Braun RS-232 RXD

Rot GND

Weiß EXT-OUT

Grau EXT-IN

12-poliges Kabel
