Enika P8 T Bedienungsanleitung

E2017/01(P8 T Keyboard)A4

P8 T Keyboard

CZ Vysílací klávesnice

GB Transmitting keyboard

ENIKA.CZ s.r.o.

Vlkov 33, 509 01 Nová Paka, Czech Republic

Telefon: +420 493 773311, Fax: +420 493 773322

E-mail: [email protected], http://www.enika.cz

POPIS

Vysílací klávesnice (obr. 1) slouží ve spolupráci

s přijímači systému POSEIDON®k dálkovému bez-

drátovému ovládání elektrických spotřebičů prostřed-

nictvím kódovaného rádiového signálu.

Při stisku tlačítka (kombinace tlačítek) vysílací klá-

vesnice se vyšle kódovaný signál, který přijímač při-

jme a provede určenou funkci. Každá vysílací kláves-

nice má ve výrobě nastaven svůj vlastní neopakova-

telný kód. Tento kód zabezpečí, že dané zařízení je

možno ovládat pouze určeným vysílačem.

Vysílací klávesnice může pracovat ve třech režimech:

JEDNOTLAČÍTKOVÝ REŽIM

V tomto režimu klávesnice vysílá příslušný kód při

každém stisku tlačítka klávesnice (včetně stisku tlačí-

tek ON, OFF a ESC).

VÍCETLAČÍTKOVÝ REŽIM

V tomto režimu klávesnice umožňuje vyslat kombinaci

1, 2, 3 nebo 4 číselných tlačítek. Stisk daného tlačítka

je v tomto režimu potvrzen akustickou signalizací

(1 pípnutí) a rozsvícením zelené LED .

Zrušení dosud navolené kombinace číselných tlačítek

se provede stiskem tlačítka ESC. Stisk tohoto tlačítka

je opět potvrzen akustickou signalizací (1 pípnutí), ze-

lená LED zhasne.

Příslušný kód se vyšle po stisku tlačítka ON nebo

OFF. Asi 2 s po vyslání kódu se zvolená kombinace

tlačítek zruší a zelená LED zhasne.

VÍCETLAČÍTKOVÝ REŽIM S PRODLEVOU

Od vícetlačítkového režimu se odlišuje tím, že po vy-

slání kódu stiskem tlačítka ON nebo OFF zůstane

předvolená číselná kombinace zachována ještě po

dobu 10 s (zelená LED zhasne po 10 s od stisku

tlačítka ON nebo OFF).

Možné chybové stavy ve vícetlačítkových režimech

jsou signalizovány akusticky (2 pípnutí) a střídavým

zablikáním červených LED a :

Činnost před signali-

zací chybového stavu

Příčina chybového stavu

stisk tlačítka ON nebo

OFF

před tímto stiskem nebylo

stisknuto žádné číselné

tlačítko (není co vysílat)

stisk tlačítka ESC

před tímto stiskem nebylo

stisknuto žádné číselné

tlačítko (není co mazat)

stisk číselného

tlačítka

před tímto stiskem už byla

stisknuta kombinace 4 čí-

selných tlačítek, celý údaj

se vymaže

prodleva mezi

stiskem dvou tlačítek

od posledního stisku čí-

selného tlačítka uběhlo ví-

ce než 5 s, celý údaj se

vymaže

Součástí vysílaného kódu ve vícetlačítkovém režimu

je i informace, které tlačítko (ON nebo OFF) bylo

stisknuto. Tuto informaci přijímač vyhodnocuje, takže

jedním číselným kódem se mohou ovládat sdružené

funkce ON + OFF, TIMER + OFF a funkce JAL, ROLL

a DIMM ve dvoutlačítkovém módu.

Vysílání kódu je signalizováno blikáním zelené LED

po dobu stisku tlačítka.

Doba vysílání kódu při trvalém stisku tlačítka je ome-

zena na 60 s.

UVEDENÍ DO PROVOZU

Vysílací klávesnici lze používat volně položenou nebo

je možné ji nalepit na vhodnou plochu pomocí dodá-

vaných samolepek.

Vysílací klávesnice je z výroby nastavena do vícetla-

čítkového režimu. Změnu režimu lze provést

v nastavovacím režimu. Vstup do nastavovacího re-

žimu je před nepovolanou manipulací chráněn čtyř-

místným heslem (přednastaveno je heslo 1234).

Změna režimu

- Stiskněte najednou tlačítka ON, OFF a ESC, rozbli-

ká se červená LED .

- Zvolte čtyřmístné heslo a to potvrďte stiskem tlačít-

ka ON. LED se rozsvítí trvale zeleně.

Aktuální režim klávesnice je signalizován stavem

LED . Pokud LED nesvítí, je nastaven jednotla-

čítkový režim. Blikající zelená LED indikuje ví-

cetlačítkový režim a trvale svítící zelená LED

znamená vícetlačítkový režim s prodlevou.

- Jednotlačítkový režim zvolte stiskem tlačítka 4, ví-

cetlačítkový režim stiskem tlačítka 5 a vícetlačítko-

vý režim s prodlevou stiskem tlačítka 6.

- Potvrďte zvolený režim stiskem tlačítka ON. Změna

nastavení a přechod do provozního režimu je sig-

nalizován současným zablikáním zelených LED

a .

Poznámka:

Špatně zadané heslo je signalizováno akusticky (2×

pípnutí) a střídavým zablikáním červených LED

a LED .

Změna hesla

- Stiskněte najednou tlačítka ON, OFF a ESC, rozbli-

ká se červená LED .

- Zvolte čtyřmístné heslo a to potvrďte stiskem tlačít-

ka ON. LED se rozsvítí trvale zeleně, podle aktu-

álního režimu může svítit nebo blikat LED .

- Stiskněte tlačítko 0, LED se červeně rozbliká.

- Zvolte čtyřmístnou číselnou kombinaci nového hes-

la a potvrďte ji stiskem tlačítka ON. Souhlasně se

rozbliká i červená LED .

- Znovu zvolte shodnou čtyřmístnou číselnou kombi-

naci nového hesla a potvrďte ji stiskem tlačítka ON.

Změna hesla a přechod do provozního režimu je

signalizován současným zablikáním zelených LED

a .

Poznámka:

Zvolení rozdílných číselných kombinací je signalizo-

váno akusticky (2× pípnutí) a střídavým zablikáním

červených LED a LED .

Pokud v nastavovacím režimu nedojde po dobu asi

10 s ke stisku tlačítka, režim se ukončí (signalizováno

akusticky i střídavým zablikáním červených LED

a LED ).

Pro naprogramování kódu klávesnice do paměti přijí-

mače je třeba, aby v době, kdy je přijímač

v programovacím režimu, vysílač vyslal tzv. iniciali-

zační kód. Pro jeho vyslání je třeba kód vybraného

tlačítka (kombinaci tlačítek) odeslat dvakrát po sobě

s prodlevou max. 2 s.

Pro zajištění maximálního dosahu není vhodné umís-

tění vysílací klávesnice v blízkosti kovových předmě-

tů.

Při běžném provozu je životnost baterií větší než 10

let. Na vybití baterií upozorňuje změna blikání LED .

Rovnoměrné pravidelné blikání se u vybité baterie

změní na nerovnoměrné krátké problikávání. Na vybi-

tou baterii vysílače upozorňují i signalizační LED na

některých přijímačích.

Výměna baterií se provede po rozšroubování a ote-

vření krytu.

OBNOVENÍ TOVÁRNÍHO NASTAVENÍ

Při ztrátě hesla je možný návrat k původnímu továr-

nímu nastavení (heslo 1234, vícetlačítkový režim).

Odpojí se baterie, stiskne a drží se tlačítko ON a ba-

terie se znovu připojí. Tlačítko se drží do doby, než se

červeně rozsvítí LED a (po asi 10 s). Pak se

během svitu těchto LED (asi 3 s) musí tlačítko ON

pustit a znovu stisknout. Návrat do továrního nasta-

vení signalizuje současné zelené zablikání LED

a .

ENIKA.CZ s.r.o. tímto prohlašuje, že tento P8 T Key-

board je ve shodě se základními požadavky a dalšími

příslušnými ustanoveními směrnice 1999/5/ES.

Technická data /

Technical data

P8 T Keyboard

Počet kanálů /

Number of channels:

13 (jednotlačítkový režim /

single-button mode),

0 –9999 ON + OFF (vícetlačítko-

vý režim / multiple-button mode)

Použitá baterie /

Battery used:

2× L91 AA 1,5 V lithiová / lithium

Životnost baterie /

Battery life time:

10 let / years

Provozní teplota /

Operating temperature:

-20 + 55 °C

Provozní kmitočet /

Frequency:

868,3 MHz

Dosah / Range:

až / up to 150 m ve volném

prostoru / in open space

Počet kódů /

Number of codes:

224

Hmotnost / Weight:

200 g

Rozměry / Dimensions:

140 × 100 × 32 mm

Stupeň krytí /

Degree of protection:

IP 65 podle / according to

ČSN EN 60529

Na zařízení není dovoleno provádět dodatečné technické

úpravy!

It is forbidden to do any technical modifications on the de-

vice!

Zařízení lze provozovat na základě aktuálního VO–R/10/.

(viz www.ctu.cz) a za podmínek v něm uvedených.

DESCRIPTION

Use the keyboard (fig. 1) transmitter along with

receivers of the POSEIDON® system for remote

wireless control of electrical appliances using

encoded radio-frequency signals.

If any button (or combination of buttons) of the

transmitter is pressed, the transmitter sends a coded

signal which is received by the receiver and the

programmed function is carried out.

Each transmitter has its own default unique code set

by the manufacturer. It means that the device can be

controlled only with a unique,programmed transmitter.

The transmitting keyboard can work in three modes:

SINGLE BUTTON MODE

In this mode the keyboard transmits a code by the

relevant button of the keyboard which is pressed

(including buttons ON, OFF and ESC).

MULTI BUTTON MODE

In this mode the keyboard allows the transmitted

combination 1, 2, 3 or 4 numerical buttons. Pressing

the button in this mode is confirmed by an accoustic

signal (1 beep) and (visiual) signal (green lighting) on

the LED .

For canceling the selected combination of numerical

buttons use the ESC button.

Pressing the ESC button is confimed by the accoustic

signal (1 beep) and the green LED turns off.

The code is transmitted after pressing the button ON

or OFF. About 2 seconds after transmitting the code

the selected combination of buttons are canceled and

green LED turns off.

MULTI BUTTON MODE WITH DELAY

The difference between multi button mode and this

mode is after transmitting the code via button ON or

OFF, the selected numerical combination will be

preserved for 10 seconds (green LED turns off

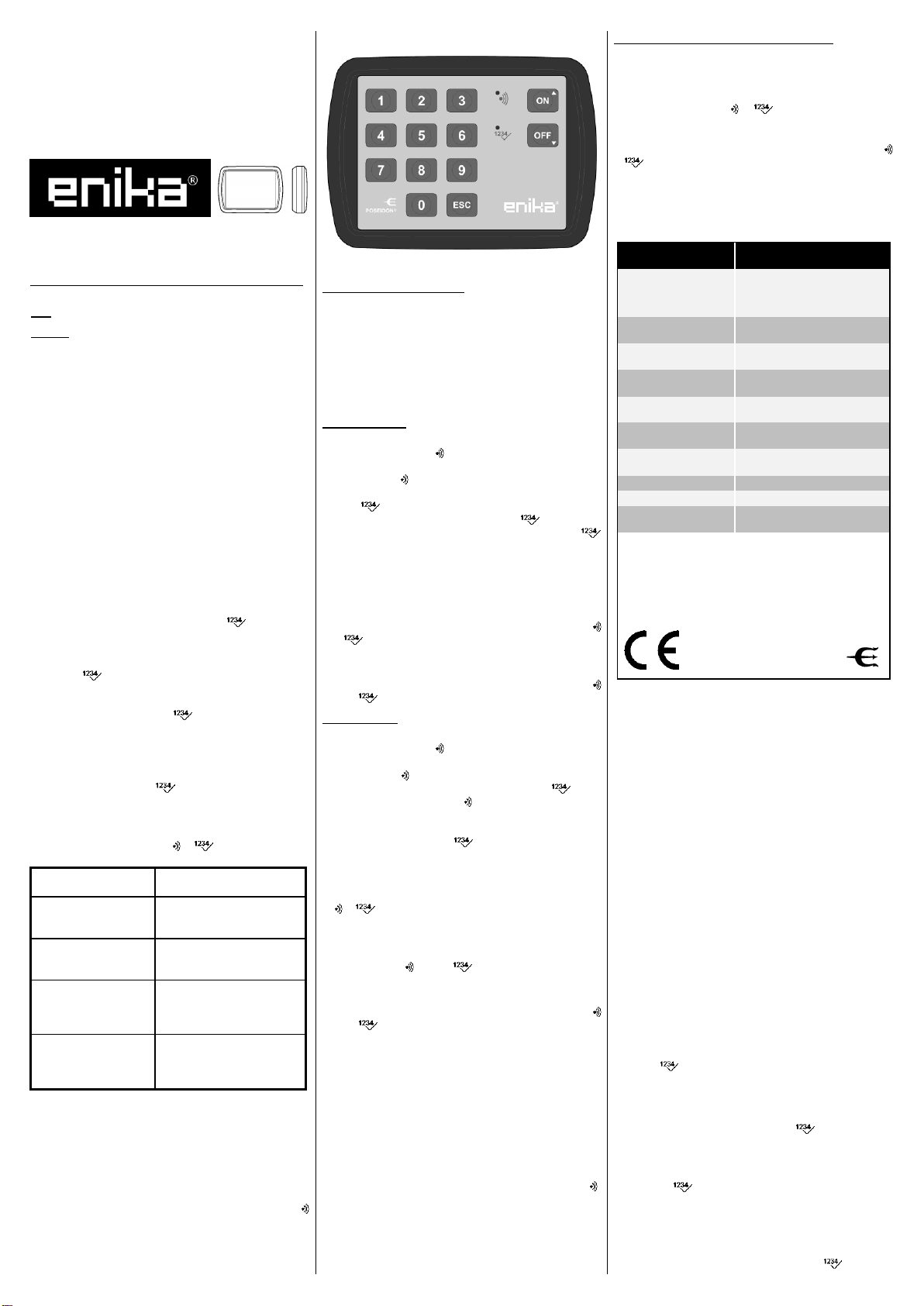

Obr. 1, Fig. 1

after 10 seconds after pressing the button ON or

OFF).

Possible error states in multi-button modes are signa-

led accoustically (2 beeps) and a red flashing of LED

and :

Activity before signa-

ling the error state

Cause of the error state

Pressing the button

ON or OFF

No numerical button was

pressed before pressing

(nothing to be transimitted)

Pressing the button

ESC

No numerical button was

pressed before pressing

(nothing to delete)

Pressing the numeri-

cal button

If there is a mistake pres-

sing the combintaion of the

4-button code, the entire

entry is deleted, and you

must start the input again.

Delay between the

pressing of two but-

tons

More than 5 sec elapsed

since the last pressing of

the numerical button, the

entire entry is deleted

The transmitted code in multi button mode includes

information about which button (ON or OFF) has been

pressed. The receiver evaluates this information,

which means that a single numerical code can control

associated functions such as ON + OFF, TIMER +

OFF and function JAL, ROLL and DIMM in two button

mode.

Ongoing transmission of a coded signal is indicated

by a green flashing LED while the button is

pressed.

The duration of code transmission, in case of a

permanent pressed button, is limited to 60 s.

FIRST USE

The transmitting keyboard is possible to lay freely or

to mount on a suitable area with stickers, which come

in the package.

The transmitting keyboard is factory preset to the mul-

ti button mode. The mode can be changed in the

setting mode.

Entering the setting mode is protected from unautho-

rized manipulation with a 4-digit password (preset

password is 1234).

Change mode

Press the button ON, OFF and ESC at the same time.

It is indcated by the red flashing LED .

Choose 1 4-digit password and press the button ON

for confirmation. The green LED starts illuminating.

The actual mode of the keyboard is signalized by LED

If the LED is not shining it is indicates one button

mode. If LED is flashing green it indicates multi

button mode and if LED is illuminated green it

indicates multi button mode with delay.

For one button mode press the button 4, for multi

button mode press the button 5 and for multi button

mode with delay press the button 6.

Press the button ON for confirmation of the selected

mode. Changing the setting and transition to the

operation mode is signaled by the green flashing of

LED and .

Note:

The wrong password has been indicated by the

acoustic signal (2 beeps) and LED and LED

flashing alternately red.

Changing the password

Press the buttons ON, OFF and ESC in the same

time. The LED will be flashing red.

Choose a four-digit password and press the button

ON for confirmation the password. LED start

permanently illuminated green and state of LED

independent on the actual mode (it can flashing or

iliminated).

Press the button 0, LED start flashing red.

Choose for-digit numerical combination for new

password and press the button ON for confirmation.

LED start flashing red too.

Choose again indentical 4-digit numerical

combination of the new password and press the

button ON for confirmation. Changing the password

and transition to the operation mode is signaled by

the green flashing of LED and .

Note:

While choosing different numerical combinations it is

signaled by the accoustic signal (2 beeps) and LED

and LED flashing alternately red.

The setting mode ends after 10s if it is not pressed

agin during that tiime.(it is signaled by accoustic sig-

nal and by the red fleshing the LED and LED ).

To program the keyboard code to the receiver memo-

ry, it is necessary for the keyboard to send a so-called

initialization code during the time the receiver is in the

programming mode. To send the initialization code,

press the selected button ( combination of buttons)

twice with a pause between the two presses. The

pause cannot be no longer than 2 s.

To ensure the maximum range, do not place the key-

board on a metal base or near metal objects. Under

typical operating conditions, the battery lifetime is mo-

re than 10 years. A weak battery is indicated by a

change in the LED flashing. If the battery is weak,

even and regular, the flashing will change to short

blinking. Indication LEDs in some receivers will indi-

cate a weak battery in the transmitter, as well. If you

need to replace the battery, unscrew the cover and

open it.

RESET TO DEFAULTS

If the password is lost, it is possible revert back to the

factory setting (password 1234, multi button mode).

Disconnect the battery, press and hold the button ON

while connecting the battery. Hold the button until

LED and a starts illuminating red (after about

10 s). While the LED and are lit up (approx. 3

s), release the button ON and press it briefly again.

Resetting to the manufacturer's defaults will be indica-

ted by simultaneously green flashing LED a .

ENIKA.CZ s.r.o. hereby declares that this P8 T Key-

board complies with the essential requirements and

other rele-vant provisions of Directive 1999/5/EC.

Prohlášení o shodě

Výrobce: ENIKA.CZ s. r. o.

190 00 PRAHA 9, Pod Harfou 933/86

IČO: 28218167

tímto prohlašuje, že výrobek

typové označení: P8 T Keyboard

specifikace: ---

druh výrobku: vysílací klávesnice

frekvence: 868,3 MHz

vf výkon: 10 dBm

- je ve shodě se základními požadavky NV 426/2000 Sb. v platném

znění a s NV 481/2012 Sb. v platném znění

- odpovídá základním požadavkům a dalším ustanovením evropské di-

rektivy

1999/5/ES

(R&TTE) (Směrnice o radiových zařízeních a tele-

komunikačních koncových zařízeních a vzájemném uznávání jejich

shody) a evropské direktivy 2011/65/EU (RoHS)

- splňuje požadavky těchto norem a předpisů:

rádiové parametry, EMC: ČSN ETSI EN 300 220-1 V2.1.1: 2007

ČSN ETSI EN 300 220-2 V2.1.1: 2006

ČSN ETSI EN 301 489-1 V1.6.1: 2006

ČSN ETSI EN 301 489-3 V1.4.1: 2003

elektrická bezpečnost: ČSN EN 60950-1 ed.2: 2006

Toto prohlášení je vydáno na výhradní odpovědnost výrobce.

V Nové Pace dne 28.02.2013 ing. Vladimír Militký,

řízení sytému jakosti

Inhaltsverzeichnis

Sprachen:

Andere enika Tastatur Handbücher

enika

enika Rx2 Z Bedienungsanleitung

Beliebte Tastatur Handbücher anderer Marken

Vortexgear

Vortexgear POK3R Bedienungsanleitung

Razer

Razer RZ03-0188 Bedienungsanleitung

Logitech

Logitech RUGGED LITE Bedienungsanleitung

Honeywell

Honeywell ADEMCO 5839 Montageanleitung

Hama

Hama AK-120 Bedienungsanleitung

Rodgers

Rodgers RK-76 Bedienungsanleitung

Logic Controls

Logic Controls KB5000 Series Bedienungsanleitung

Rapoo

Rapoo E9270P Bedienungsanleitung

iKey

iKey DP-88 Bedienungsanleitung

Logitech

Logitech G413 TKL SE Montageanleitung

Keychron

Keychron C1 Bedienungsanleitung

Dahua

Dahua NKB Bedienungsanleitung

Ultimate Technology

Ultimate Technology 500 POS Bedienungsanleitung

Ducky

Ducky Shine 5 Bedienungsanleitung

Mace

Mace MACALLY MERGOKEY Bedienungsanleitung

iKey

iKey KYB-42-KIOSK Bedienungsanleitung

Akko

Akko MX108 Bedienungsanleitung

Viper

Viper V770 Bedienungsanleitung

enika P8 T Bedienungsanleitung

Beliebte Tastatur Handbücher anderer Marken
