ERNITEC Orion/2 Bedienungsanleitung

Quick guide for ORION/2

1

Content

Page 1 Content

Page 2 Switch definition

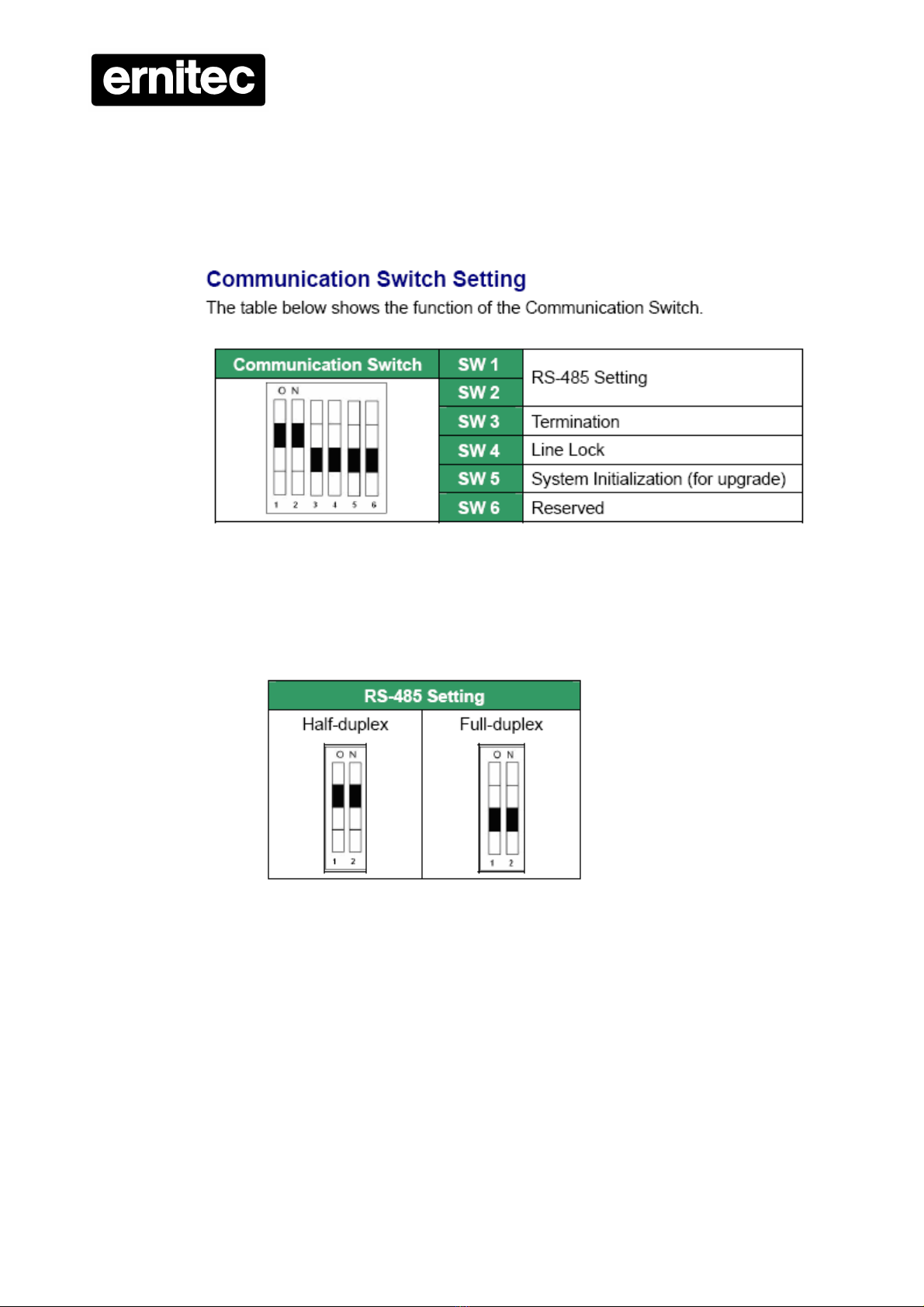

Page 3 Communication switches settings.

Page 4 Dome ID settings.

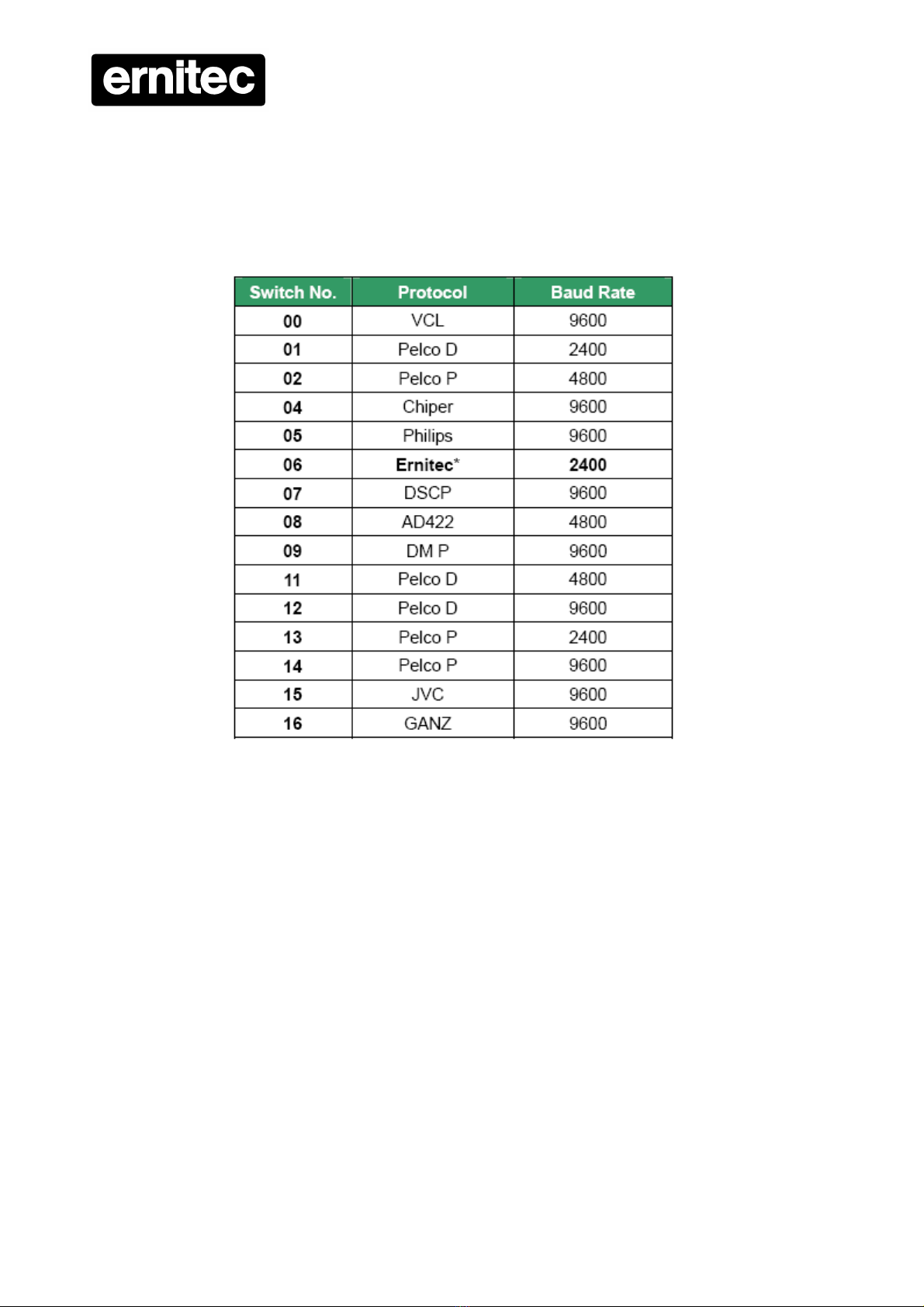

Page 5 Dome control protocol

Page 6 22 PIN connector definition

Page 7 Using System X keyboard K111

Page 8 Using Ernitec keyboard M1501, M1503, M1504 and

M1505

Quick guide for ORION/2

2

Quick guide for ORION/2

3

Quick guide for ORION/2

4

Quick guide for ORION/2

5

Quick guide for ORION/2

6

No. Cable colour Pin Cable type

1 Black AC24-1 20AWG

2 Brown ALM NO 24AWG

3 Red AC24-2 20AWG

4 orange ALM NC 24AWG

5 Yellow FG 20AWG

6 Green ALM COM 24AWG

7 Blue Tx+

8 violet Rx-

9 Gray Tx+

10 White Rx+

24AWG

11 Black/white ISOG

12 Brown/white ALM-1

13 Reed/White ALM-3

14 orange/Black ALM-2

15 Yellow/Black ALM-4

16 Green/black ALM-5

17 Blue/white ALM-6

18 violet/Gray ALM-7

19 Black/grey ALM-8

20 White/black ALM GND

24AWG

21 Black screen) VGND

22 Red VIDEO

24AWG

Quick guide for ORION/2

7

Appendix B: Ernitec ERNA

The dome camera can be controlled by Ernitec systems via RS485.

The setup function is based on an On Screen Display (OSD) menu driven system.

Using System X Keyboards Series K111

To enter the menu system, press:

MENU

Use the joystick to navigate inside the menu system.

To enter a sub-menu or accept/select an entry, press:

MENU

To Exit select the EXIT OSD entry.

After a certain time of inactivity the menu system is left automatically.

Using System 1000M Keyboards 1501M/1503M/1504M or 1505M

To enter the menu system, press:

Use the joystick to navigate the menu system.

To enter a sub-menu or accept/select an entry, press:

?

To Exit select the EXIT OSD entry.

After a certain time of inactivity the menu system is left automatically.

?

1 2 8ESC

ÖÖÖÖor just:

Quick guide for ORION/2

8
