EuroLite FD-32+1 Bedienungsanleitung

•

INHALT

EINFÜHRUNG ..................................................... 3

Produktmerkmale ................................................... 3

Lieferumfang ........................................................... 3

WICHTIGE SICHERHEITSHINWEISE ................. 4

BEDIENELEMENTE UND ANSCHLÜSSE ........... 5

INBETRIEBNAHME ............................................. 6

DMX512-Anschluss ................................................. 6

tromversorgung herstellen ................................... 6

Batteriebetrieb ........................................................ 6

REINIGUNG UND WARTUNG ............................. 6

TECHNISCHE DATEN ......................................... 6

D00111494,

Version 1.0, tand 12/10/2017

Produkt-Updates, Dokumentation, oftware und upport

erhalten ie unter www.eurolite.de. Die neueste Version

der Bedienungsanleitung finden ie im Downloadbereich

des Produkts.

Dieses Dokument darf ohne schriftliche Genehmigung des

Copyrightinhabers weder ganz noch teilweise reproduziert

werden. Der Inhalt dieses Dokuments kann ohne vorherige

Ankündigung modifiziert werden, wenn Änderungen in

Methodik, Design oder Herstellung dies erforderlich

machen.

Alle in diesem Dokument erwähnten Marken gehören den

jeweiligen Eigentümern.

•

EINFÜHRUNG

Erleben Sie Eur lite.

Videos zum Produkt,

passendes Zubehör,

Dokumentation,

Firmware- und oftware-

Updates, upport und

News zur Marke. ie

finden all das und vieles

mehr auf unserer

Website. Besuchen ie

uns auch auf unserem

YouTube-Kanal und

Facebook.

www.eurolite.de

www.youtube.com/

eurolitevideo

www.facebook.com/

Eurolitefans

Willkommen bei Eurolite! chön, dass ie sich für eines unserer Produkte

entschieden haben. Eurolite bietet Ihnen Zugang zur Welt der howtechnik mit

einer weltweit einzigartigen Vielfalt an Produkten sowohl für professionelle

Anwender als auch für Einsteiger.

Wenn ie nachfolgende Hinweise beachten, sind wir sicher, dass ie über viele

Jahre Freude an Ihrem Kauf haben werden. Diese Bedienungsanleitung zeigt

Ihnen, wie ie Ihr neues Produkt von Eurolite installieren, in Betrieb nehmen

und nutzen.

Damit ie sich und andere keinen Gefahren aussetzen, beachten ie bitte

unbedingt alle icherheitshinweise und verwenden das Produkt nur wie in

dieser Anleitung beschrieben. Bitte bewahren ie diese Bedienungsanleitung

für weiteren Gebrauch auf und geben ie sie ggf. an nachfolgende Besitzer

weiter.

Pr duktmerkmale

• Einfacher DMX-Controller für 32 Kanäle

• Bequeme Ansteuerung von Lichteffektgeräten mit DMX512- chnittstelle

(z. B. cheinwerfer und Dimmer)

• Einfach anschließen und bedienen ohne aufwendige Programmierung

• 8 Kanalfader zur Einstellung des DMX-Werts in 4 Gruppen

• 1 Masterfader

• Kompaktes Design

• 3-poliger XLR-Anschluss

• pannungsversorgung über mitgeliefertes Netzteil oder 9-V-Block (nicht inkl.)

Lieferumfang

• FD-32+1 DMX-Controller

• Netzteil

• Diese Bedienungsanleitung

•

WICHTIGE SICHERHEITSHINWEISE

ACHTUNG

Betriebsbedingungen

Das Gerät ist für die Benutzung in

Innenräumen ausgelegt. chützen ie es

vor Feuchtigkeit und Nässe.

GEFAHR

Elektrischer Schlag durch Kurzschluss

eien ie besonders vorsichtig beim

Umgang mit gefährlicher Netzspannung.

Bei dieser pannung können ie einen

lebensgefährlichen elektrischen chlag

erhalten.

• Bitte lesen ie vor der Verwendung des Produkts

diese Bedienungsanleitung. ie enthält wichtige

Hinweise für den korrekten Betrieb. Bewahren ie

diese Anleitung für weiteren Gebrauch auf.

• Verwenden ie das Produkt ausschließlich gemäß

den hier gegebenen Vorgaben. Bei chäden, die

durch Nichtbeachten dieser Bedienungsanleitung

verursacht werden, erlischt der Garantieanspruch.

Für Folgeschäden wird keine Haftung

übernommen.

• Bei ach- oder Personenschäden, die durch

unsachgemäße Handhabung oder Nichtbeachten

der icherheitshinweise verursacht werden,

übernehmen wir keine Haftung und es erlischt

jeder Garantieanspruch.

• Aus icherheitsgründen ist das eigenmächtige

Umbauen oder Verändern des Produkts ist nicht

gestattet und hat den Verfall der Garantieleistung

zur Folge.

Niemals irgendeinen Teil des Produkts öffnen, um

tromschläge zu vermeiden.

• WICHTIG: Dieses Produkt ist nicht für die

Benutzung im Freien geeignet! Nur für den

Innenbereich! Nicht in der Nähe von Wasser

verwenden! Der ideale Temperaturbereich liegt bei

-5 bis +45 °C.

• Vor der Reinigung den Netzstecker aus der

teckdose ziehen. Zur Reinigung nur ein weiches

Tuch und niemals Lösungsmittel verwenden.

• Niemals das Netzkabel und den -stecker mit

nassen Händen berühren, da die Gefahr eines

tromschlags besteht.

• Das Produkt ist kein pielzeug. Halten ie es vor

Kindern und Haustieren fern. Lassen ie

Verpackungsmaterial nicht achtlos liegen.

• Das Gerät erfüllt allen erforderlichen Richtlinien der

EU und ist deshalb mit gekennzeichnet.

Bestimmungsgemäße Verwendung

Der FD-32+1 dient zur einfachen und bequemen

teuerung von cheinwerfern, Lichteffektgeräten,

Dimmern und anderen DMX-gesteuerten Geräten auf

Bühnen. Da auch ein Batteriebetrieb möglich ist,

eignet sich der Controller zudem als mobiles

Testgerät. Es sind acht Kanalfader und ein

Masterfader vorhanden.

Inf rmati nen zur Ents rgung

Bitte übergeben ie das Gerät bzw. die

Geräte am Ende der Nutzungsdauer zur

umweltgerechten Entsorgung einem

örtlichen Recyclingbetrieb. Geräte, die mit

diesem ymbol gekennzeichnet sind,

dürfen nicht im Hausmüll entsorgt

werden.

Für weitere Informationen

wenden ie sich bitte an Ihren Händler

oder die zuständige örtliche Behörde.

Entnehmen ie evtl. eingelegte Batterien

und entsorgen ie diese getrennt vom

Produkt.

Als Endverbraucher sind ie durch die

Batterieverordnung gesetzlich zur

Rückgabe aller gebrauchten Batterien

und Akkus verpflichtet. Die Entsorgung

über den Hausmüll ist verboten.

Verbrauchte Batterien können ie

unentgeltlich bei den ammelstellen Ihrer

Gemeinde und überall, wo Batterien

verkauft werden, abgeben. Mit der

Verwertung von Altgeräten und der

ordnungsgemäßen Entsorgung von

Batterien und Akkus leisten ie einen

wichtigen Beitrag zum chutz unserer

Umwelt.

•

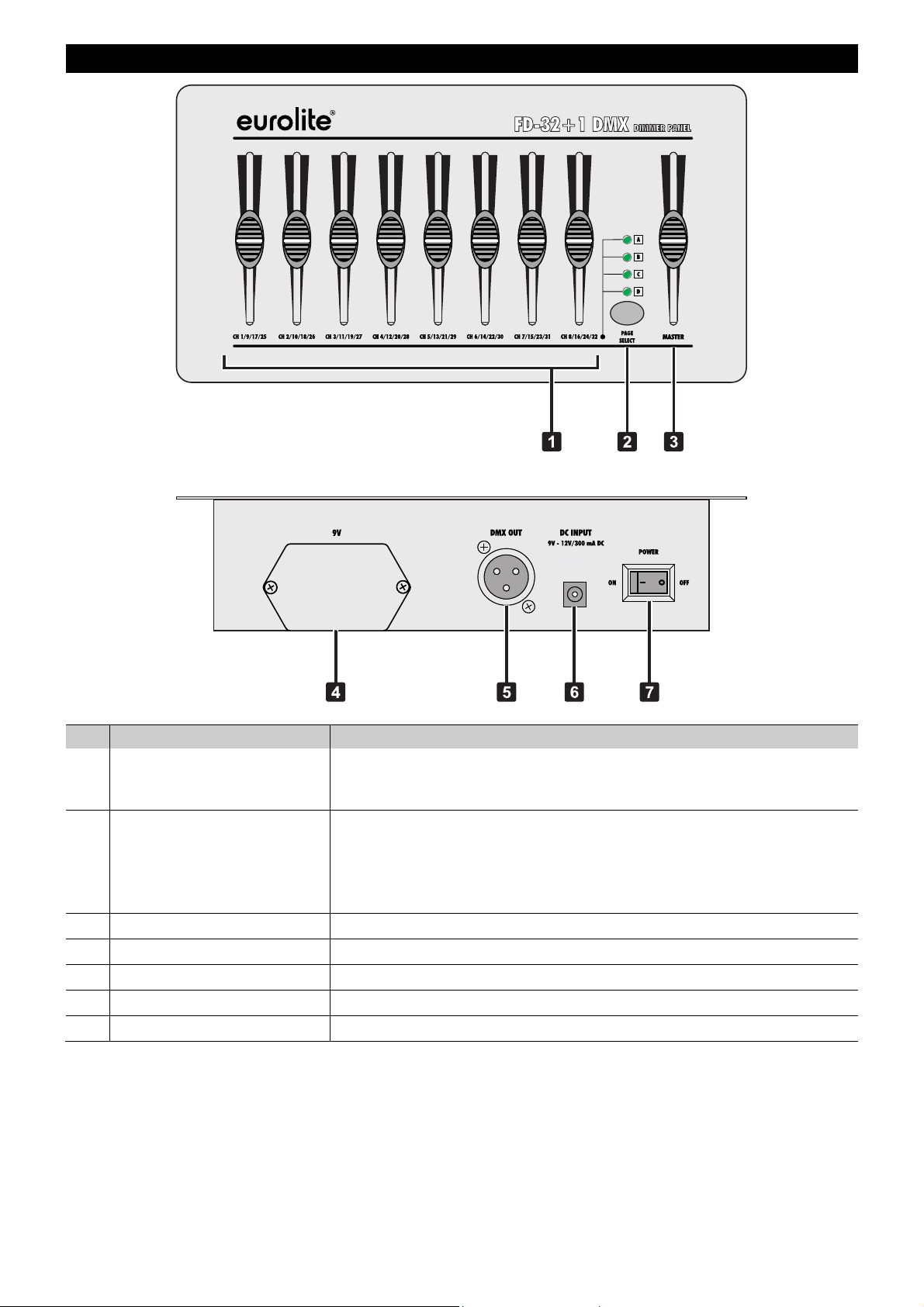

BEDIENELEMENTE UND ANSCHLÜSSE

Nr. Element Funkti n

1 Kanalfader Zum Einstellen der DMX-Werte für die angeschlossenen Geräte.

Die Regler sind auf 4 eiten aufgeteilt, sodass insgesamt 32 Geräte

gesteuert werden können.

2 Taste PAGE ELECT Zur Auswahl der Geräteseite für die Kanalfader.

• LED A leuchtet: eite A (Geräte 1-8) ist angewählt.

• LED B leuchtet: eite B (Geräte 9-16) ist angewählt.

• LED C leuchtet: eite C (Geräte 17-24) ist angewählt.

• LED D leuchtet: eite D (Geräte 25-32) ist angewählt.

3 Masterfader Dieser Fader steuert alle Kanäle gleichzeitig an.

4 Batteriefach Zum Einlegen eines 9-V-Blocks für Batteriebetrieb.

5 DMX-Ausgang Zum Anschluss an den DMX-Eingang des ersten Geräts in der DMX-Kette.

6 Netzanschlussbuchse tecken ie hier die Anschlussleitung des Netzteils ein.

7 Netzschalter chaltet das Gerät ein und aus.

•

INBETRIEBNAHME

tellen ie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen ie für alle Verbindungen

hochwertige DMX-Kabel, die möglichst kurz sein sollten. tellen ie das Gerät auf eine ebene Fläche.

DMX512-Anschluss

Verbinden ie den DMX-Ausgang des FD-32+1 mit dem DMX-Eingang des ersten Geräts. chließen ie den

DMX-Ausgang des ersten Geräts der Kette an den DMX-Eingang des nächsten Geräts an. Verbinden ie immer

einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte angeschlossen sind. Besonders bei langen

Verbindungskabeln wird empfohlen, die DMX-Leitung durch einen Abschlusswiderstand abzuschließen. Dazu wird

ein XLR- tecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen ignal (–) und ignal (+) ein

120-Ω-Widerstand eingelötet ist.

Str mvers rgung herstellen

Verbinden ie das beiliegende Netzteil mit der Anschlussbuchse am Gerät und stecken ie es in eine teckdose.

Eine eingesetzte Batterie wird dabei abgeschaltet. chalten ie das Gerät mit dem Netzschalter ein. chalten ie

das Gerät nach dem Betrieb aus und trennen ie den Netzstecker, um unnötigen tromverbrauch zu vermeiden.

Batteriebetrieb

Das Gerät kann auch mit einer Blockbatterie betrieben werden. Zum Einlegen oder Auswechseln der Batterie

schalten ie das Gerät zuerst aus. Lösen ie dann die chrauben am Batteriefach und entfernen ie die

Abdeckung. Legen ie die Batterie ein bzw. wechseln ie sie. etzen ie die Abdeckung wieder auf und ziehen

ie die chrauben wieder fest an. Wird das Gerät für längere Zeit nicht benutzt, nehmen ie bitte die Batterie

heraus, um es vor einem eventuellen Auslaufen der Batterie zu schützen.

REINIGUNG UND WARTUNG

Das Produkt ist bis auf eine gelegentliche Reinigung für ie wartungsfrei. Zur Reinigung können ie ein

fusselfreies, angefeuchtetes Tuch verwenden. Überlassen ie Reparaturen einem Fachmann.

TECHNISCHE DATEN

pannungsversorgung:

12V DC, 300 mA an

100

240 V AC, 50/60 Hz über mitgeliefertes Netzteil

Gesamtanschlusswert:

7,2 W

chutzklasse

III

Batteriebetrieb:

Block

Anzahl teuerkanäle:

DMX512

Ausgang:

pol XLR

Einbaukupplung

Maße (LxBxH):

120 x 230 x 65 mm

Gewicht:

1 kg

Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.

teckerbelegung:

•

CONTENTS

INTRODUCTION .................................................. 8

Product features ..................................................... 8

Package contents ................................................... 8

IMPORTANT SAFETY INSTRUCTIONS .............. 9

OPERATING ELEMENTS AND CONNECTIONS

SETUP ................................................................. 11

DMX512 connection ............................................... 11

Power supply .......................................................... 11

Battery operation .................................................... 11

CLEANING AND MAINTENANCE ....................... 11

TECHNICAL SPECIFICATIONS .......................... 11

D00111494,

version 1.0, publ. 12/10/2017

For product updates, documentation, software and

support please visit www.eurolite.de. You can find the

latest version of this user manual in the product’s

download section.

No part of this document may be reproduced in any form

without the written permission of the copyright

owner. The contents of this document are subject to

revision without notice due to continued progress in

methodology, design, and manufacturing. Eurolite shall

have no liability for any error or damage of any

kind resulting from the use of this document.

All trademarks mentioned herein are the property of their

respective owners.

•

INTRODUCTION

Experience Eur lite.

Product videos, suitable

accessories, firmware

and software updates,

documentation and the

latest news about the

brand. You will find this

and much more on our

website. You are also

welcome to visit our

YouTube channel and

find us on Facebook.

www.eurolite.de

www.youtube.com/

eurolitevideo

www.facebook.com/

Eurolitefans

elcome to Eurolite! Thank you for choosing one of our products.

Eurolite is

your connection to the world of show with an unparalleled variety of products,

both for professionals and beginners.

If you follow the instructions given in this manual, we are sure that you will

enjoy this product for a long period of time. This user manual will show you

how to install, set up and operate your new Eurolite product.

Users of this product are recommended to carefully read all warnings in order

to protect yourself and others from damage. Please keep this manual for future

needs and pass it on to further owners.

Pr duct features

• Basic DMX controller for 32 channels

• Convenient operation of light effect units with DMX512 interface

(e.g. spotlights and dimmers)

• imply connect and operate, requires no extensive programming

• 8 channel faders for adjusting the DMX values in 4 groups

• 1 master fader

• Compact design

• 3-pin XLR connector

• Power supply via included power unit or 9 V battery (not included)

Package c ntents

• FD-32+1 DMX controller

• Power adapter

• These instructions

•

IMPORTANT SAFETY INSTRUCTIONS

CAUTION

Operating c nditi ns

This device has been designed for indoor

use only. Keep this device away from rain

and moisture.

DANGER

Electric sh ck caused by sh rt-circuit

Be careful with your operations. With a

dangerous voltage you can suffer a

dangerous electric shock when touching

the wires!

• Please read these operating instructions carefully

before using the product. They contain important

information for the correct use of your product.

Please keep them for future reference.

• Only use the product according to the instructions

given herein. Damages due to failure to follow

these operating instructions will void the warranty!

We do not assume any liability for any resulting

damage.

• We do not assume any liability for material and

personal damage caused by improper use or non-

compliance with the safety instructions. In such

cases, the warranty/guarantee will be null and void.

• Unauthorized rebuilds or modifications of the

product are not permitted for reasons of safety and

render the warranty invalid.

• Never open any part of the product to prevent a

possible electric shock.

• IMPORTANT: This product is not an outdoor

product! Only for indoor use! Do not use this

device near water. The recommended temperature

range is -5 to +45 °C.

• To clean the unit, disconnect it from the power

source.

• Only use a soft cloth, never use any solvent.

• Do not touch the power cord and connectors with

wet hands as it may cause electric shock.

• This product is not a toy. Keep it out of the reach of

children and pets. Do not leave packaging material

lying around carelessly.

• This unit corresponds to all required directives of

the EU and is therefore marked with .

Intended use

The FD-32+1 serves for easy and convenient

operation of spot lights, light effects, dimmers and

other DMX-controlled devices on stage. As the

controller can be operated via a battery, it is also

suited as a mobile test unit. The controller features

eight channel faders and one master fader.

Disp sal f ld equipment

When to be definitively put out of

operation, take the product to a local

recycling plant for a disposal which is not

harmful to the environment. Devices

marked with this symbol must not be

disposed of as household waste. Contact

your retailer or local authorities for more

information. Remove any inserted

batteries and dispose of them separately

from the product.

You as the end user are required by law

(Battery Ordinance) to return all used

batteries/rechargeable batteries. Disposing

of them in the household waste is

prohibited. You may return your used

batteries free of charge to collection

points in your municipality and anywhere

where batteries/rechargeable batteries

are sold. By disposing of used devices

and batteries correctly, you contribute to

the protection of the environment.

•

OPERATING ELEMENTS AND CONNECTIONS

N .

Element Functi n

1 Channel faders For adjusting the DMX values of the connected DMX fixtures. The faders

are split into 4 pages so that a total of 32 DMX fixtures can be controlled.

2 PAGE ELECT button To switch the channel faders between the four fixture pages.

• LED A lights: page A is selected (fixture 1-8).

• LED B lights: page B is selected (fixture 9-16).

• LED C lights: page C is selected (fixture 17-24).

• LED D lights: page D is selected (fixture 25-32).

3 Master fader This fader controls all channels simultaneously.

4 Battery compartment Insert a 9 V battery for battery operation here.

5 DMX output Connects the DMX input of the first fixture in the DMX chain.

6 Power input Plug in the mains cable of the power adapter here.

7 Power on/Off witches the controller on and off.

Inhaltsverzeichnis

Sprachen:

Andere EuroLite DJ-Equipment Handbücher

EuroLite

EuroLite LED PST-9W Bedienungsanleitung

EuroLite

EuroLite AKKU UP-1 QCL Bedienungsanleitung

EuroLite

EuroLite BIG SNOW Bedienungsanleitung

EuroLite

EuroLite LED BUZZLER Bedienungsanleitung

EuroLite

EuroLite 51915501 Bedienungsanleitung

EuroLite

EuroLite 52200650 Bedienungsanleitung

EuroLite

EuroLite LED KLS Next FX Bedienungsanleitung

EuroLite

EuroLite LED Pixel Mesh Bedienungsanleitung

EuroLite

EuroLite RDL-70 Bedienungsanleitung

EuroLite

EuroLite LED FX-250 Bedienungsanleitung

EuroLite

EuroLite Foam 1500 MK2 Bedienungsanleitung

EuroLite

EuroLite LED PIX-12 HCL Bar Bedienungsanleitung

EuroLite

EuroLite 42109225 Bedienungsanleitung

EuroLite

EuroLite LED PLL-384 CW Panel Bedienungsanleitung

EuroLite

EuroLite FIB-203 Bedienungsanleitung

EuroLite

EuroLite LED BR-100 Bedienungsanleitung

EuroLite

EuroLite LED PIX-12 QCL BAR Bedienungsanleitung

EuroLite

EuroLite Techno Strobe 350 Bedienungsanleitung

EuroLite

EuroLite LED Twin Scan Bar Bedienungsanleitung

EuroLite

EuroLite ML-64 GKV Bedienungsanleitung

EuroLite

EuroLite LED CLW-100 Bedienungsanleitung

EuroLite

EuroLite LED Strobe SMD PRO 132 DMX RGB Bedienungsanleitung

EuroLite

EuroLite LED D-1000 Bedienungsanleitung

EuroLite

EuroLite LED SLS-30 Bedienungsanleitung

Beliebte DJ-Equipment Handbücher anderer Marken

ALPHA LITE

ALPHA LITE ALPHA 1500 Betriebsanleitung

Chauvet

Chauvet OVATION E-930VW Bedienungsanleitung

Zumtobel

Zumtobel APHRODITE Home Bedienungsanleitung

Snow Masters

Snow Masters Zig Oscillator Bedienungsanleitung

Beamz

Beamz BUV243 Bedienungsanleitung

thomann

thomann Stairville DJ Lase 40-G MK-III Bedienungsanleitung

Eagletone

Eagletone 6 Eyes Flower Bedienungsanleitung

Technical Pro

Technical Pro LG8xSEA Bedienungsanleitung

JB Systems

JB Systems Lounge Laser DMX Bedienungsanleitung

Lightmaxx

Lightmaxx Vega Halo 90 Bedienungsanleitung

Elation

Elation FUZE WASH Z350 Bedienungsanleitung

Maverick

Maverick MK3 WASH Bedienungsanleitung

Infinity

Infinity TF-260C7 Fresnel Bedienungsanleitung

Chauvet

Chauvet EVE E-50Z Bedienungsanleitung

Eliminator Lighting

Eliminator Lighting E 138 Bedienungsanleitung

KAM

KAM DMX Laser80 FScan Bedienungsanleitung

Chauvet

Chauvet ovation B-2805FC Bedienungsanleitung

Eurotherm

Eurotherm LED TMH-X18 Bedienungsanleitung
