CRONOTERMOSTATO GIORNALIERO

italiano

pag. 2

english

pag. 6

español

pag. 10

français

deutsch

pag. 14

pag. 18

4MONTARE IL CORPO

CRONOTERMOSTATO SULLO ZOCCOLO

5INSERIMENTO E SOSTITUZIONE DELLE PILE

Inserire due pile stilo AA alcaline lunga durata,

di buona marca, da 1,5 V facendo attenzione

alla polarità indicata. Le pile di alimentazione

possono durare 2 anni: quando la carica

comincia ad essere insufficiente, sul display

lampeggia il simbolo di una pila. Se entro

15 giorni non si provvede a sostituire le pile,

Intellitherm C68 si spegne automaticamente e

sul display compare solo la scritta OFF.

Per separare dal corpo

frontale lo zoccolo per il

fissaggio,togliereilcoperchio

del vano porta pile e svitare

dall’alto le viti, ruotando il

corpo dell’apparecchio verso

il basso per estrarlo.

2ESEGUIRE I

COLLEGAMENTI ELETTRICI

Collegare con 2 fili i morsetti 1 e 2 all’impianto

di riscaldamento, sostituendo il termostato

tradizionale in qualsiasi momento.

All’aumento della temperatura ambiente, il

relè apre il morsetto 1-2 e chiude 1-4.

Il morsetto 4 è libero e può essere utilizzato

per segnalazione o per altri usi.

3SELEZIONE

DEL FUNZIONAMENTO SPENTO

In modalità SPENTO, Intellitherm ha la

possibilità di mantenere la temperatura

fissa a 5°C per proteggere l’impianto dai

pericolo del gelo.

Questa selezione deve essere effettuata

al momento dell’installazione e prima di

inserire le pile.

N.B. Se in un momento successivo

all’installazione si volesse cambiare la

selezione, Intellitherm dovrà essere

resettato e riprogrammato.

dip switch in ALTO per la protezione

ANTIGELO 5°C

dip switch in BASSO se si desidera

avere l’impianto completamente

SPENTO

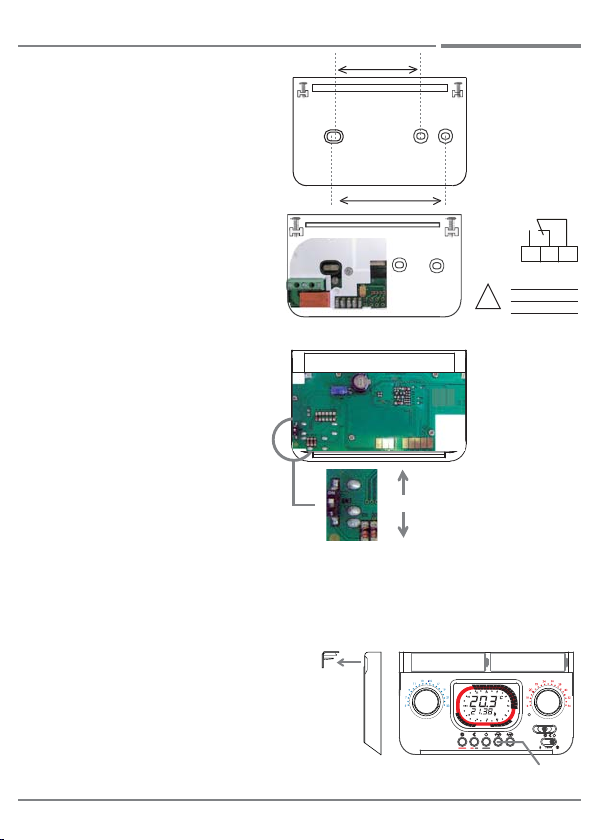

1FISSARE A PARETE

L’installazione

deve essere

eseguita solo

da personale

qualificato!

Montare il cronotermostato a 1,5 metri di

altezza dal pavimento, lontano da cucine, fonti

di calore, finestre e porte.

Assicurarsi che lo zoccolo sia fissato ben in

piano e senza deformazioni.

per scatole da incasso

503 a 3 Moduli

per scatole da incasso

rotonde

INSTALLAZIONE

Intellitherm

italiano

6REGOLARE L’ORA IN CORSO

[vedi figura a lato] tasti di regolazione dell’ora

Per inserire le pile, togliere il coperchio tirandolo

frontalmente all’apparecchio

A 83,5 mm

B 60 mm

124

4 2 1

+ +

‘AA’

1.5V

- -

‘AA’

1.5V

A1 A2

Intellitherm C68

A1 A2

C68

CRONOTERMOSTATO

GIORNALIERO

corona di programmazione

COMFORT / TMAX

ECONOMY / TMIN

OFF

temperatura in °C

riscaldamento ON

raffrescamento ON

ORA

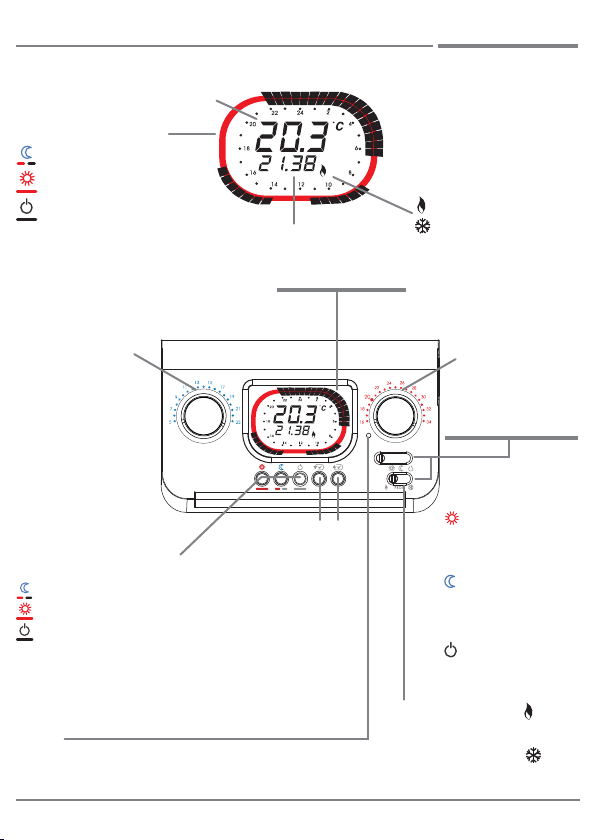

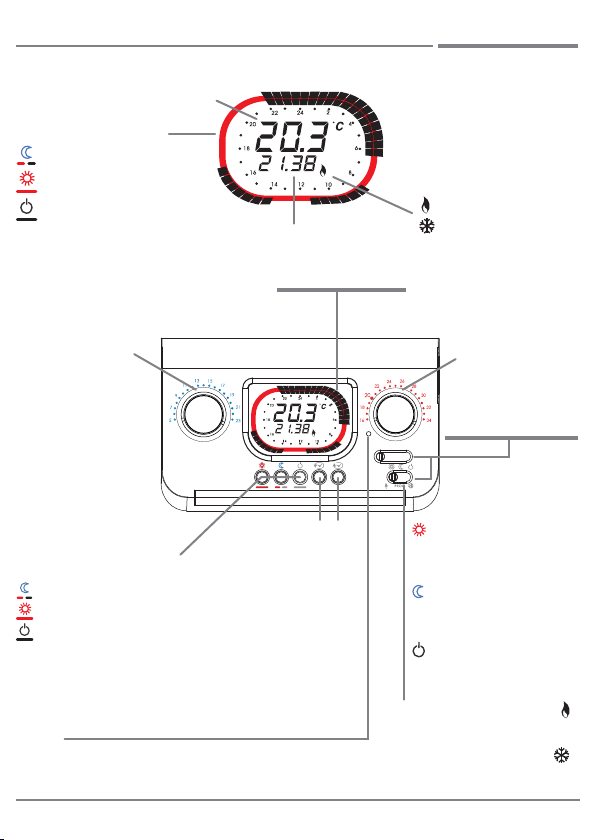

DISPLAY

La corona di programmazione rappresenta

un orologio di 24 ore suddiviso in settori di 30

minuti. Il colore dei settori indica la temperatura

programmata per quel periodo di tempo.

RESET

tenendo premuto per alcuni secondi, si

annullano tutte le programmazioni e si

ripristina il programma standard.

A1 o A2

funzionamento con

programma automatico

giornaliero.

DEVIATORI

mantiene costante la

temperatura di COMFORT

impostata con la manopola TMAX.

COMFORT / TMAX

ECONOMY / TMIN

OFF

mantiene costante la

temperatura ECONOMY

impostata con la manopola TMIN.

mantiene l’impianto

spento o con funzione

antigelo 5°C.

Con deviatore sulla posizione

l’impianto si predispone per il

funzionamento del riscaldamento.

Con deviatore posizionato in

entra in funzione l’impianto di

condizionamento.

COMFORT / TMAX

ECONOMY / TMIN

OFF

Tasti di programmazione della temperatura.

Ad ogni pressione di uno dei tre tasti

il settore lampeggiante diventerà

del colore corrispondente alla

temperatura assegnata.

ORA

tasti di regolazione

Intellitherm

italiano

manopola di regolazione

della temperatura

minima

TMIN / ECONOMY

da 5° a 23° C

manopola di regolazione

della temperatura

massima

TMAX / COMFORT

da 16° a 34° C

A1 A2

Con i deviatori sulla posizione indicata, premere i tasti o o

per impostare il numero di ore hdurante le quali si vuole escludere

il programma automatico e forzare la temperatura. La corona del

display assumerà il colore della temperatura scelta.

Spostare i deviatori sulla

posizione A1 o A2 e PROG per

iniziare la programmazione. Il

display visualizza le ore 00.00.

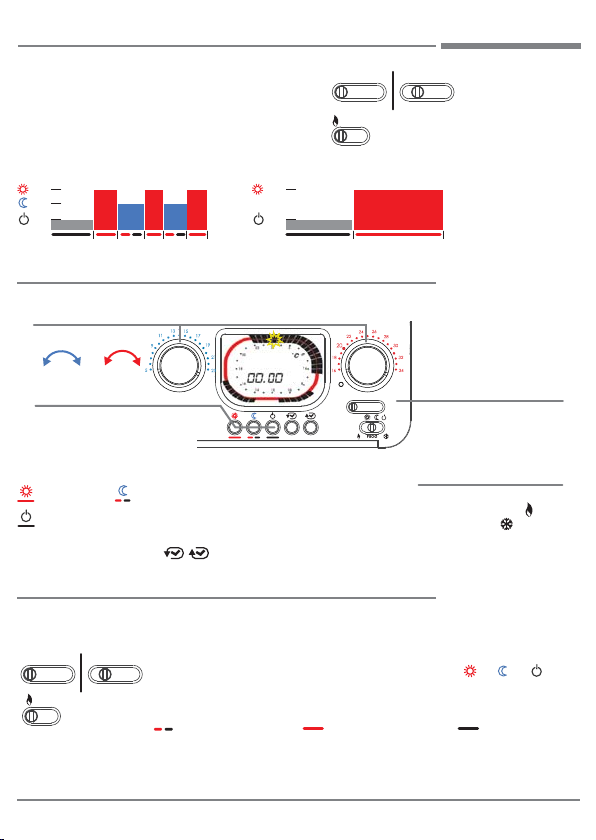

PROGRAMMI

STANDARD

Per ogni 30 minuti è possibile impostare la temperatura desiderata.

PERSONALIZZATA

Dopo aver installato e collegato C68 posizionando il deviatore sulla funzione

A1 o A2 si può utilizzare il programma giornaliero

con orari e temperature già impostate in fabbrica.

Verificare che il deviatore sia in posizione per il

funzionamento del riscaldamento.

A1 programma per giorni feriali

6.30 8.30 11.30 13.30 17 22

17 C°

20 C°

5 C°

823.30

A2 programma per giorni festivi

20 C°

5 C°

Sulla corona lampeggerà il

settore di cui impostare la

temperatura e sul display

comparirà l’ora corrispondente.

Al termine delle modifiche

posizionare il deviatore per

avviare il riscaldamento o

su per il raffrescamento.

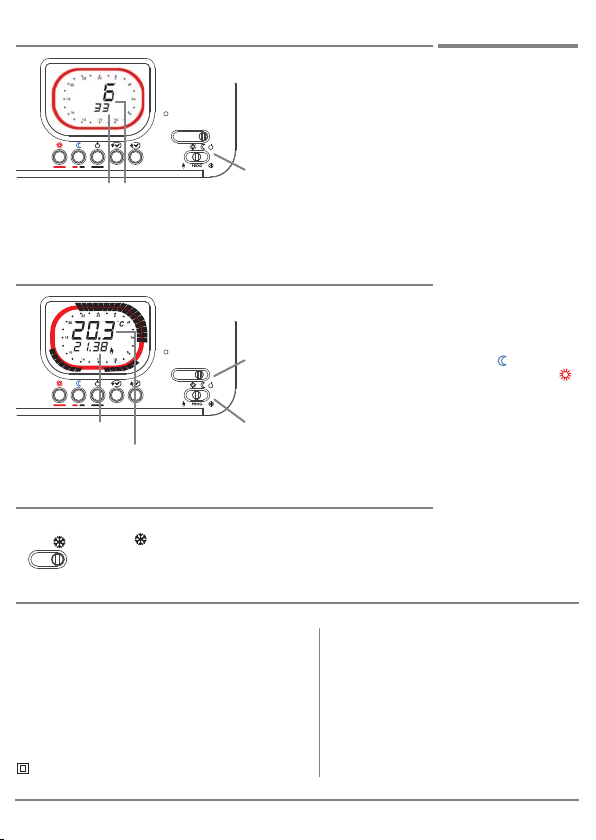

Con Intellitherm C68 è possibile in ogni momento escludere temporaneamente

il programma automatico, senza modificarlo, per ottenere continuamente da 1 a

240 ore sempre la temperatura desiderata (comfort, economy, spento).

FUNZIONE JOLLY

A1 A2

COMFORT / TMAX

ECONOMY / TMIN OFF

COMFORT / TMAX ECONOMY / TMIN

OFF

Trascorso il tempo impostato C68 riprenderà il programma automatico. Per ridurre o escludere il

periodo JOLLY prima del tempo previsto, premere un tasto di colore diverso di quello della corona sul

display.

Premendo uno dei tre tasti è

possibile impostare la temperatura

desiderata. Ad ogni pressione di

uno dei tasti il settore cambierà

colore e avanzerà di 30 minuti.

Per spostare il cursore senza variare

la temperatura usare i tasti

Intellitherm

italiano

A1 A2

Impostare la temperatura

T MIN T MAX

Spostare il deviatore sulla posizione ECONOMY per

leggere la temperatura MINIMA oppure sulla posizione

COMFORT per leggere la temperatura MASSIMA.

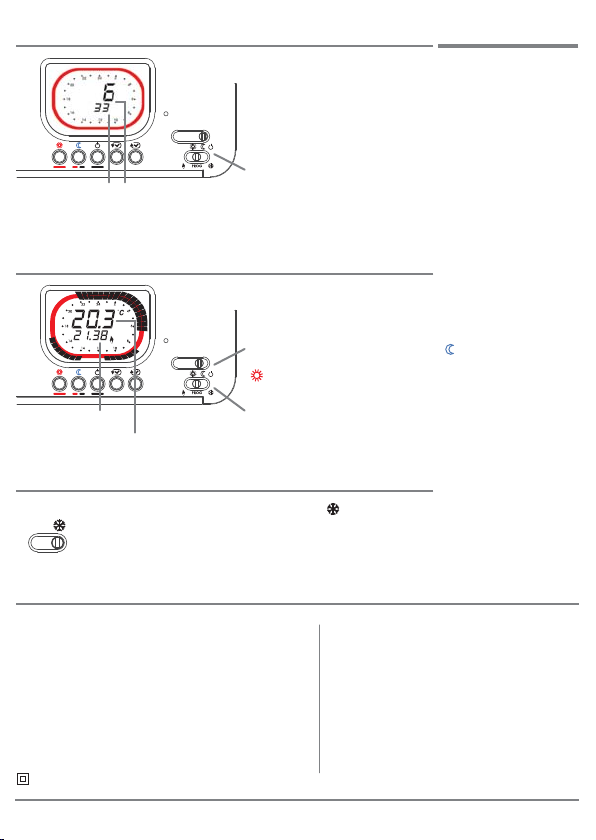

TEMPERATURA AMBIENTE MINIMA E MASSIMA

DEL GIORNO PRECEDENTE

FUNZIONI

AVANZATE

ORE DI FUNZIONAMENTO

ORE

di funzionamento

dall’avvio

ORE

di funzionamento

dal giorno prima

ORE

in cui si è registrata

la temperatura Temperatura ambiente

MASSIMA o MINIMA

Con C68 è possibile sapere per quante ore è stato richiesto

calore il giorno precedente (relè chiuso - ON) e dall’inizio del

funzionamento di Intellitherm (dall’inserimento delle pile o

da un reset).

Posizionando i deviatori come indicato, sul display saranno

visualizzate le ore di utilizzo del riscaldamento.

Con Intellitherm C68 è possibile verificare la temperatura

MINIMA e MASSIMA che l’ambiente ha raggiunto il giorno

precedente e l’ora in cui è stata misurata.

Spostare il deviatore su PROG.

Intellitherm

italiano

A1 A2

FUNZIONAMENTO ESTIVO O CONDIZIONAMENTO

Quando si sposta il deviatore sulla posizione ESTATE Intellitherm C68 si predispone per

il funzionamento dell’impianto di CONDIZIONAMENTO. Con la manopola COMFORT/TMAX si

regola la temperatura di comfort da mantenere nell’ambiente. I settori rossi della corona

del display indicano quindi i periodi di accensione dell’impianto di condizionamento, quelli di

altro colore i periodi di spegnimento.

CARATTERISTICHE TECNICHE

Conforme alle norme EN 60730-1 e parti seconde.

Portata contatti 5 (3)A 250V c.a.

Microdisconnessione (1BU).

Sofware classe A.

Contatto in commutazione libero da tensione.

Regolazione della temperatura: COMFORT da 16 a 34°C

e ECONOMY da 5 a 23°C.

Differenziale ± 0,25°C.

Gradiente termico di riferimento 4°K/h.

Spento con possibilità di protezione antigelo (5°C) impostabile

tramite dip switch.

Temperatura massima ambiente T45.

doppio isolamento.

Grado di protezione IP20.

Grado di polluzione 2.

Tensione d’impulso 4000V.

Alimentazione senza connessioni alla linea elettrica con 2

pile a stilo alcaline AA 1,5V (durata 2 anni).

Controllo automatico dello stato di carica delle pile con

segnalazione sul display in caso di carica insufficiente.

Sostituzione pile senza perdita dei dati programmati.

Deviatore per il funzionamento invernale o estivo.

Tasto di reset per ripristinare il programma preimpostato

Dimensioni: 135 x 85 x 19 mm.

Prodotto non fabbricato in Italia.

Classificazione ErP: ErP Class IV; 2% (Reg. EU 811/2013

- 813/2013)

4MOUNTING THE THERMOSTAT BODY

ON THE BASE

5INSERTING AND REPLACING THE

BATTERIES

Insert two long life AA 1,5V alkaline batteries,

paying attention to the indicated polarity.

Batteries last approximately 2 years: when

they begin to run down, the battery symbol

starts to flash on the display. If the batteries

are not replaced within 15 days, Intellitherm

C68 will switch-off automatically and the

display will indicate OFF.

To separate the base from

the frontal body, remove the

battery cover and unscrew

the screws, rotating the

thermostat body downwards.

2ELECTRIC CONNECTIONS

Connect terminals 1 - 2 to the heating

system with two wires thus replacing the

traditional thermostat at any time and

without adding further connections. When

the ambient temperature increases, the

relay will open terminals 1 - 2 and will close

terminals 1-4.

Terminal 4 is free and it may be used for

signalling or other purposes, as required.

3OFF MODE SELECTION

When in OFF mode, Intellitherm may be set

to keep a fixed temperature of 5°C to protect

the system from the risk of freezing.

This selection must be carried out during

the installation and before inserting the

batteries.

Note: if this selection is needed to be

changed after the installation, Intellitherm

has to be reset and reprogrammed.

To set the ANTIFREEZE 5°C protection

move the dip switch HIGH.

To switch the system completely OFF,

move the dip switch DOWN.

1WALL MOUNTING

To be installed

by qualified

personnel only!

Install the programmable thermostat at

1,5 meters above the floor level, far from

kitchens, heat sources, windows and doors.

Make sure the base is fixed to a level surface,

without strains. for flush-mounting

boxes (3 modules, 503)

for round

flush-mounting boxes

INSTALLATION

Intellitherm

english

124

time setting keys

To insert batteries remove the cover pulling it frontaly

6TIME SETTING

(see the picture on the right)

B 60 mm

A 83,5 mm

4 2 1

+ +

‘AA’

1.5V

- -

‘AA’

1.5V

A1 A2

Intellitherm C68

A1 A2

C68

program setting ring

COMFORT / TMAX

ECONOMY / TMIN

OFF

temperature in °C

heating system ON

air conditioning system ON

TIME

DISPLAY

The program setting ring shows a 24-hours

clock, divided into 30 min sectors.

The sector colour indicates the set temperature

for that period.

RESET

keep it pressed for a few seconds to

reset any customization and restore

the pre-set standard program

A1 or A2

operation with the daily

automatic program

SWITCHES

keeps constantly the

COMFORT temperature

set with the TMAX knob.

COMFORT / TMAX

ECONOMY / TMIN

OFF

keeps constantly the

ECONOMY temperature

set with the TMIN knob.

keeps the system

constantly OFF or with

antifreeze protection 5°C

With the switch set on

C68 is set to regulate the heating

system

With the switch set on

C68 is set to regulate the air

conditioning system.

COMFORT / TMAX

ECONOMY / TMIN

OFF

Temperature setting keys

In pushing one of the three keys,

the flashing sector will turn into the

colour of the desired set temperature

TIME

regulating keys

Intellitherm

english

DAILY

PROGRAMMABLE THERMOSTAT

Minimum temperature

regulating knob

TMIN / ECONOMY

from 5° to 23 °C

Maximum temperature

regulating knob

TMAX / COMFORT

from 16° to 34 °C

A1 A2

With the switch in the A1 or A2 position, press the keys or or to

set for how many hours the C57RF has to cut the automatic program out,

in order to force temporarily the temperature. The ring on the display

will change the colour according to the selected temperature.

Move the switches to the A1 or

A2 and PROG positions to start

the program setting.

The display will show time

00.00 and DAY1.

PROGRAMS

STANDARD

It is possible to set the desired temperature for every 30 minutes.

CUSTOMIZATION

Once the C68 is installed and connected, it is possible to

use the weekly program with the pre-set operating time

and temperatures, just positioning the switch on the A1

or A2 position.

Verify that the switch is in the HEATING position.

A1 for weekdays

6.30 8.30 11.30 13.30 17 22

17 C°

20 C°

5 C°

823.30

A2 for weekends and holidays

20 C°

5 C°

On the programming ring the

sector which the temperature

has to be changed flashes and

corresponding time appears.

Once the changes are finished,

position the switch to start

the heating or to start the

air-conditioning

With this function C68 enables you to cut out temporarily the automatic program

at any time, without changing its settings, in order to have constantly the required

temperature COMFORT - ECONOMY - OFF for a period from 1 to 240 hours.

JOLLY FUNCTION

COMFORT / TMAX

ECONOMY / TMIN OFF

Once the set time is passed, C68 will resume the automatic program. To reduce or cut out the JOLLY period

before the set time, press a different colour key than the one shown on the ring

Intellitherm

english

COMFORT / TMAX ECONOMY / TMIN

OFF

It is possible to set the desired

temperature pressing one of

the three keys. The sector will

change the colour and advance 30

minutes.

To move the switch without changing the

temperature, use the keys

A1 A2

Set the temperature

T MIN T MAX

A1 A2

PREVIOUS DAY MINIMUM AND MAXIMUM

TEMPERATURES

ADVANCED

FUNCTIONS

OPERATING HOURS

working HOURS

since last

initialisation

working HOURS

on the day before

TIME when the

temperature was

recorded MAXIMUM or MINIMUM

room temperatures

With C68 it is possible to know for how many hours the heating

system worked the day before (closed relay – ON) and from the

last Intellitherm initialization (last reset or battery insertion).

The display will show the heating working hours, positioning

the switches as indicated in the picture.

Intellitherm

english

Move the switch to the ECONOMY position to read the

MINIMUM temperature or move to the COMFORT position

to read the MAXIMUM temperature.

With Intellitherm C68 it is possible to verify the MINIMUM and

MAXIMUM temperatures reached the day before and what time

they were measured.

Move the switch to PROG

SUMMER / AIR-CONDITIONING MODE

Intellitherm C68 starts the AIR-CONDITIONING mode moving the switch to the SUMMER

position The comfort temperature can be regulated setting the COMFORT/TMAX knob.

The red sectors on the ring indicate what time the air-conditioning is ON; the other colours

indicate when the system is OFF.

TECHNICAL DATA

In compliance with EN 60730-1 and parts two.

Contact rating 5 (3)A 250V c.a.

Micro-disconnection (1BU).

Software classe A.

Voltage free switching contact.

Temperature regulation: COMFORT from 16° to 34°C

and ECONOMY from 5° to 23°C.

Differential: +/- 0,25°C.

Thermal gradient: 4°K/h.

OFF mode with optional antifreeze protection (5°C) by a dip switch.

Maximum room temperature: T45.

double insulation.

Protection degree IP20.

Pollution degree 2.

Impulse voltage 4000V.

Power supply without connection to the electrical line with

2 AA 1,5V alkaline batteries (1 year battery life).

Automatic control of the battery charge; the display will

indicate if the charge is inadequate.

Battery replacement without data dropout.

Switch for the winter or summer operating modes.

Reset key to restore the set program.

Dimensions 135 x 85 x 19 mm.

ErP classification: ErP Class IV; 2% (EU Reg. 811/2013

- 813/2013)

4MONTAR EL CUERPO DEL

CRONOTERMOSTATO EN EL ZÓCALO

5COLOCACIÓN Y SUSTITUCIÓN DE

LAS PILAS

Colocar dos pilas alcalinas tipo AA de larga

duración, de marca reconocida, de 1,5 V,

prestando atención a la polaridad indicada.

Las pilas de alimentación pueden durar

hasta 2 años: cuando la carga de las pilas

comienza a ser insuficiente, en la pantalla

parpadea el símbolo de una pila.

Si dentro de 15 días no se sustituyen las pilas,

Intellitherm C68 se apaga automáticamente

y en la pantalla sólo aparece el texto OFF.

Para separar del cuerpo

frontal el zócalo para la

fijación, sacar la tapa del

hueco para pilas y destorníllar

los tornillos hacia arriba,

girando el cuerpo del aparato

hacia abajo para extraerlo

2REALIZAR

LAS CONEXIONES ELÉCTRICAS

Conectar con dos cables los terminales 1

y 2 al sistema de calefacción, sustituyendo

el termostato tradicional en cualquier

momento. Cuando aumenta la temperatura

ambiente, el relé abre el terminal 1-2 y

cierra 1-4.

El terminal 4 está libre y puede ser utilizado

para señalización otros usos.

3SELECCIÓN DEL MODO

DE FUNCIONAMIENTO APAGADO

Durante los períodos de APAGADO,

Intellitherm tiene la posibilidad de mantener

la temperatura fija en 5ºC para proteger el

sistema del peligro de congelación.

Esta selección debe ser realizada en el

momento de la instalación y antes de

colocar las pilas.

NOTA: Si luego de la instalación se deseara

cambiar la selección, entonces Intellitherm

deberá ser reseteado y reprogramado.

Para la proteción

ANTICONGELANTE 5°C

dip switch hacia ARRIBA

Para tener el sistema

completamente APAGADO

dip switch hacia ABÁTO

1FIJAR A LA PARED

La instalación

debe ser

ejecutadasólo

por personal

calificado

Montar el cronotermostato a 1,5 metros de

altura del suelo, lejos de cocinas, fuentes de

calor, ventanas y puertas.

Asegurarse de que el zócalo sea fijado bien

a nivel y sin deformaciones.

para caja de empotrar

503 (3 módulos)

para cajas de

empotrar redondas

INSTALACIÓN

Intellitherm

español

6PROGRAMAR EL HORARIO

[ver imagen a lado] teclas de regulación de la

hora

Para colocar las pilas sacar la tara y tirarla frontalmente

al aparato.

A 83,5 mm

B 60 mm

124

4 2 1

+ +

‘AA’

1.5V

- -

‘AA’

1.5V

A1 A2

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Fantini Cosmi Thermostat Handbücher

Fantini Cosmi

Fantini Cosmi CH150RF Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellicomfort+ CH180RF Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellitherm C58 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellicomfort CH180 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH150 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellicomfort CH180 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi C60 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH140GSM2 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellitherm C55A Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellitherm C75 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi C61 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH180T3K5 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH140GSM Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH180RFWIFI Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi C63 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH121 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi CH180RFWIFI Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi C801 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi C800WIFI Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellitherm C32 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellicomfort CH180 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellitherm C57CT Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi Intellitherm C31 Bedienungsanleitung

Fantini Cosmi

Fantini Cosmi C820RQ Bedienungsanleitung

Beliebte Thermostat Handbücher anderer Marken

EWELLY

EWELLY EW-181 Bedienungsanleitung

Prolon

Prolon T1100 Montageanleitung

Computherm

Computherm Q20 Bedienungsanleitung

Heatmiser

Heatmiser neoStat Bedienungsanleitung

Aube Technologies

Aube Technologies TH111GFCI-NP 240 VCA Bedienungsanleitung

Mars

Mars HEAT CONTROLLER IR Wireless Thermostat Bedienungsanleitung

Saswell

Saswell SAS920XWHB-7-S-RF Leitfaden

Aircalo

Aircalo TFP1-ET85P2 Bedienungsanleitung

Honeywell

Honeywell CM721 Bedienungsanleitung

Carrier

Carrier DEBONAIR 33CS Bedienungsanleitung

Lennox

Lennox iHarmony Zone Thermostat Montageanleitung

Gemtech

Gemtech GT7000 Bedienungsanleitung

Rollei

Rollei Smartes 45000 Bedienungsanleitung

Sinope

Sinope TH1300RF Bedienungsanleitung

Honeywell

Honeywell RLV4305 Bedienungsanleitung

Honeywell

Honeywell Prestige 2.0 THX9421 Bedienungsanleitung

NuTone

NuTone NTBZ48 Original Betriebsanleitung

Stelpro

Stelpro MAESTRO ASMT402AD Bedienungsanleitung
