Fermax DUOX PLUS 1L VEO-XS WIFI Bedienungsanleitung

KIT VIDEO DUOX PLUS MARINE 1L VEO-XS WIFI

DUOX PLUS MARINE VIDEO KIT 1L VEO-XS WIFI

KIT VIDÉO DUOX PLUS MARINE 1L VEO-XS WIFI

DUOX PLUS MARINE VIDEO-SET 1L VEO-XS WIFI

KIT VÍDEO DUOX PLUS MARINE 1L VEO-XS WIFI

GUÍA INICIO RÁPIDA

QUICK START GUIDE

GUIDE DE MISE EN MARCHE RAPIDE

SCHNELLSTARTANLEITUNG

GUIA DE INICIAÇÃO RAPIDA

2 KIT VIDEO DUOX PLUS MARINE 1L VEO-XS WIFI

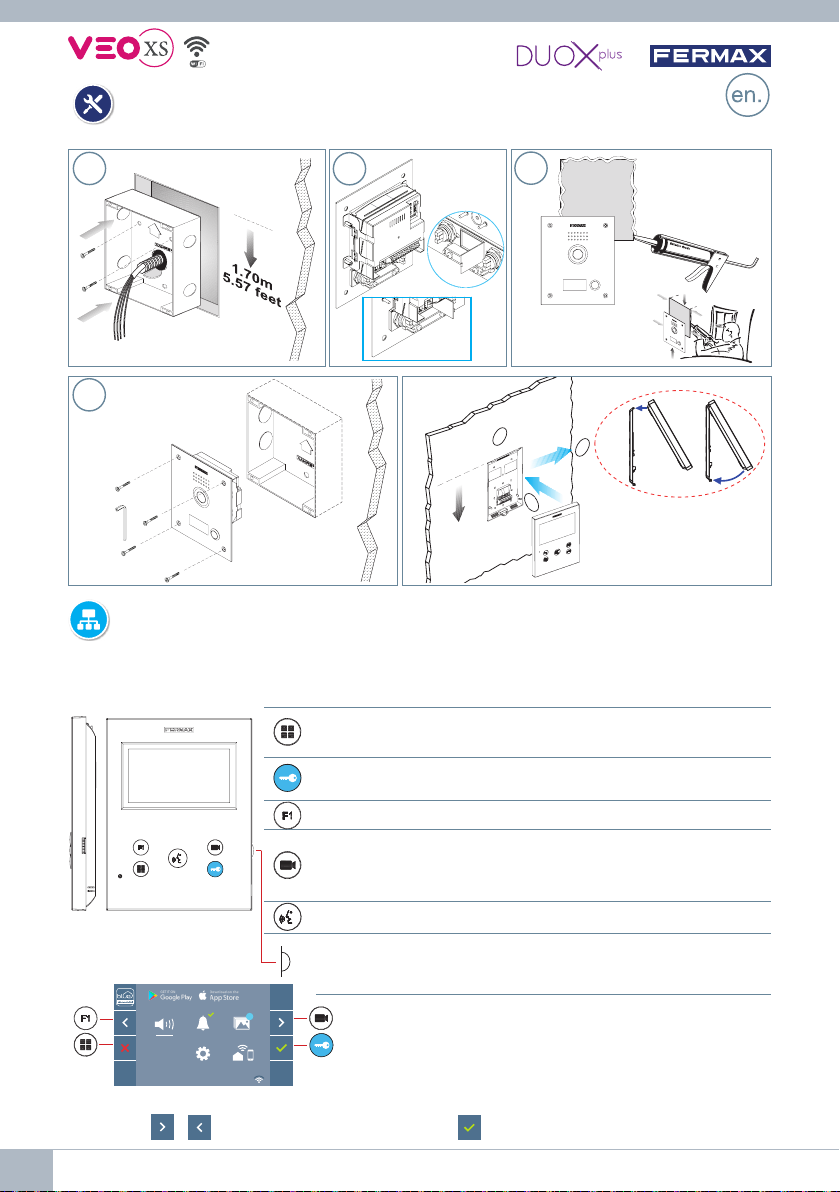

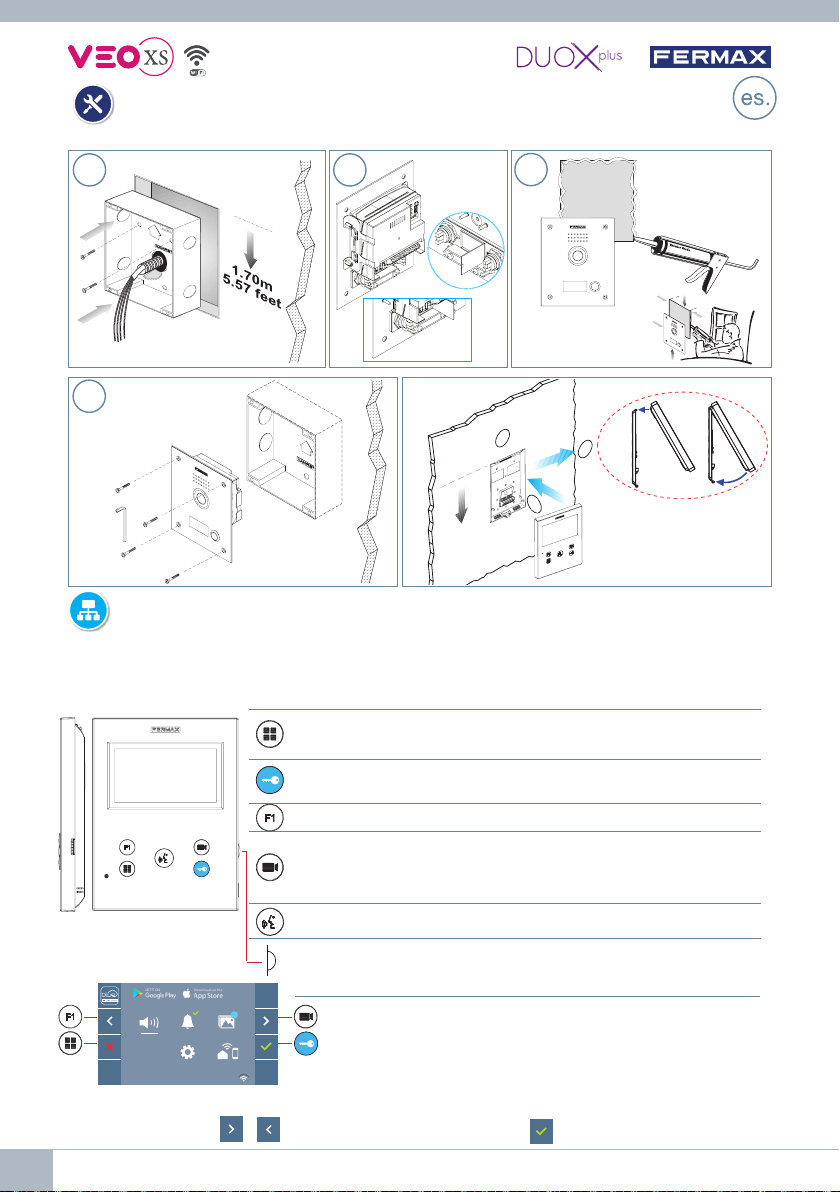

INSTALACIÓN

INSTALACIÓN DE LA PLACA EN LA CALLE Y DEL MONITOR

Cod. 970061d V08_20



















CONFIGURACIÓN

MONITOR VEO XS WIFI DUOX PLUS

El monitor suministrado en el kit YA SALE PROGRAMADO de fábrica.

BOTONES CONTROL

Menú digital para ajustes y conﬁguración de parámetros internos.

(Si el monitor está programado).

En conversación, pulsar para abrir la puerta.

En reposo, llamada al conserje (si existe conserjería).

Función auxiliar (consulte con su instalador).

En reposo, pulsar y se visualiza en pantalla la posibilidad de realizar

autoencendido con diferentes placas. Pulsando secuencialmente

Placa 0, Placa 1, Placa General, (según disponibilidad de placas).

Activación de audio y colgado (funcionamiento manos libres).

Potenciómetro. Ajuste de volumen de llamada.

• En reposo: Volumen melodía.

• En conversación: Ajuste audio de subida.

El monitor VEO XS WIFI incorpora un menú OSD que se

gestiona a través de los pulsadores del monitor. Los iconos

visualizados en pantalla se manejan con los pulsadores

correspondientes ubicados en el monitor.

La línea blanca abajo del icono indica en la función en la que nos encontramos.

Seleccionar con / el icono deseado y conﬁrmar con .

KIT VIDEO DUOX PLUS MARINE 1L VEO-XS WIFI 3

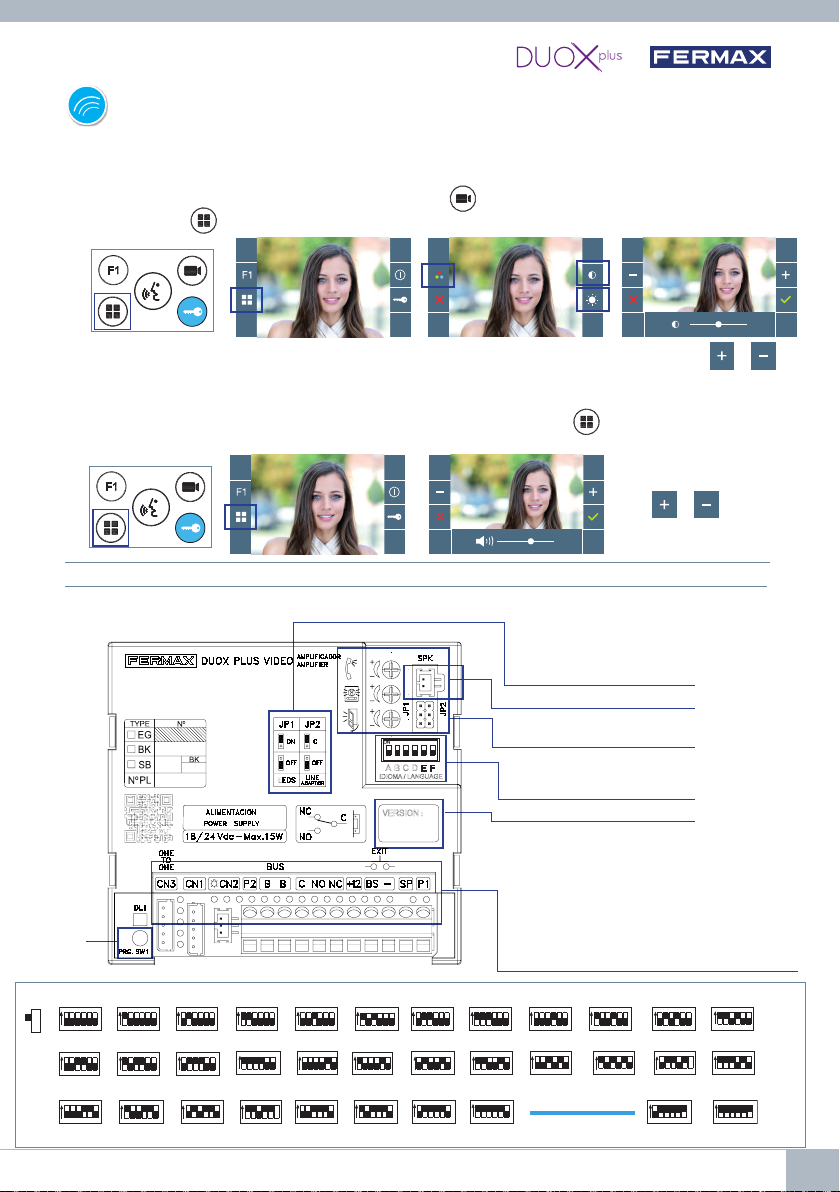

1. AJUSTES DE MONITOR

AJUSTES

Teniendo imagen en el monitor al pulsar el botón , (o al recibir una llamada sin descolgar),

pulsar la tecla para mostrar los ajustes de video.

AJUSTES VÍDEO

AJUSTES AUDIO

Durante el tiempo que está abierto el canal de audio pulsar el botón y aparecerá en pantalla

el menú para dicho ajuste.

Nota: Tiempo de conversación máximo: 90 segundos.

Seleccionar la opción del ajuste e ir aumentando o decrementando con y .

2 3 4

Ir aumentando o

decrementando

con y , hasta

obtener la regulación

deseada.

2 3

2. AJUSTES PLACAS

   

  

        

  



  





  





  





  



  



     



  





  





  



  



  



    

          





  





  

 

  



  



  

 

  

   

 

     



  



  

 

 

  

     

1Selección del idioma del mensaje “puerta abierta”

castellano inglés francés alemán catalán valenciano balear portugués euskera gallego

holandés/

amenco griego

nés sueco

turcopolaco checo eslovaco chino persa/

farsi árabe noruego danés islandés

ruso hindi húngaroitaliano hebreo croata 31...62

Campana DESACTIVADOcampana

francés

(LARGO) campana

Conectores Placa:

B,B: Bus DUOX PLUS: alimentación teléfonos/monitores,

datos, audio y video.

C, NO, NC: contactos relé, 2A@30Vdc (conexión abrepuertas).

+12: salida12 Vdc-250mA (máximo 500mA durante 100 seg.)

BS, -: pulsador zaguán.

S, -: entrada sensor de puerta.

+, GND: no disponible. Futuras versiones.

P1, P2: conexión pulsadores.

JP1: Leds cámara

LEDS ON. encendidos cuando la

camara está activada.

LEDS OFF. apagados siempre

Selección del idioma1

del mensaje “puerta abierta”

Ajustes audio

del Monitor, la placa y puerta abierta.

Conexión micrófono

Versión amplicador

Botón SW1

4 KIT VIDEO DUOX PLUS MARINE 1L VEO-XS WIFI

CARACTERÍSTICAS TÉCNICAS

VALORES PLACA

Tiempo activación abrepuertas 01...99 seg. (por defecto: 03)

Tiempo activación botón salida 00...99 seg. (por defecto: 06) / (desactivado: 00)

Tipo de placa sub-bloque/bloque/entrada general. (por defecto: bloque)

Número de placa 0...9 (por defecto: 00)

Placa MÁSTER

CARACTERÍSTICAS TÉCNICAS PLACA

Alimentación 18-24 Vdc

Consumo en reposo 2,86 W

Consumo audio activo 6,30 (max) W

Potencia audio sentido vivienda-calle 1 W

Potencia audio sentido calle-vivienda 0,15 W

Temperatura de funcionamiento [-25º , +70ºC] / [-13º, 158ºF]

Volumen regulable en ambos sentidos

CARACTERÍSTICAS TÉCNICAS MONITOR (Pantalla OSD TFT 4.3”)

Alimentación 18-24 Vdc

Consumo en reposo 1,3 W

Consumo máximo 6,9 W

Temperatura de funcionamiento [-5º , +40ºC] / [23º, 104ºF]

4. ENFOQUE DE LA CÁMARA / TIEMPO ACTIVACIÓN DEL ABREPUERTAS*

Para ajustar la imagen de la cámara o ajustar el tiempo de activación del abrepuertas.

* Ver Conﬁguración asistida por voz en placas de pulsadores cod. 970048. Instrucción incluida en

este equipo.

3. CODIFICAR PLACAS*

Siempre que exista más de una placa, sera necesario programar el número de placas.

ESQUEMAS

TABLA SECCIONES - DISTANCIAS

- (i) Para abrepuertas de 12Vdc y consumo máx. 250mA, alimentador desde el amplicador.

SECCIÓN

CABLE

TERMINALES por vivienda

sin fuentes adicionales

Distancia máxima (A) Fuente/Filtro

hasta Placa (Placa-Abrepuertas) (i)

1250

1200

1100

2200

250

2120

200

250

3150

370

330

OUTPUT

INPUT

REF. 4825

100-240V;1,2 A

50-60Hz

PROTEGIDOPOR FUSIBLE ELECTRÓNICO

ELECTRONICFUSE PROTECTED

24V; 2,5 A

OVERLOAD

ALIMENTADOR - POWER SUPPLY

POWER BUS

PREV BUS

NOVOLTAGE / SIN TENSIÓN

PASDE TENSION / NICHT SPANNUNG

Vac

Ref. 4825

OUTPUT

INPUT

REF. 4825

100-240V;1,2 A

50-60Hz

PROTEGIDOPOR FUSIBLE ELECTRÓNICO

ELECTRONICFUSE PROTECTED

24V; 2,5 A

OVERLOAD

ALIMENTADOR - POWER SUPPLY

POWER BUS

PREV BUS

NOVOLTAGE / SIN TENSIÓN

PASDE TENSION / NICHT SPANNUNG

Vac

Ref. 4825

Distancia máxima (B) Fuente/Filtro

hasta el Terminal más alejado

Tablas secciones distancias - INSTALACIÓN DE KITS de VIDEO

KIT VIDEO DUOX PLUS MARINE 1L VEO-XS WIFI 5

OUTPUT

INPUT

REF. 4825

100-240V ; 1,2 A

50-60 Hz

PROTEGIDO POR FUSIBLE ELECTRÓNICO

ELECTRONIC FUSE PROTECTED

24V ; 2,5 A

NO VOLTAGE / SIN TENSIÓN

PASDE TENSION / NICHT SPANNUNG



 C



Vac

OVERLOAD

ALIMENTADOR - POWER SUPPLY

POWER BUS

NL BB

PREV BUS

DUOX PLUS VIDEO AMPLIFICADOR

AMPLIFIER

JP1

JP2

SPK

JP1JP2

OFF

LEDS LINE

ADAPTOR

OFF

ALIMENTACION

SUPPLYPOWER

18 / Vdc

BNO NCC

+BS -

P2 P1

PRG. SW1

DL1

BUS

EXIT

JP2

JP1

Nota: Para un funcionamiento óptimo, se recomienda utilizar el mismo tipo de cable para toda la instalación. No duplicar hilos.

Nota: Este documento muestra los conceptos más básicos para la rápida puesta en marcha, para más información

descargar los manuales en www.fermax.com

- Placas Marine Video Duox Plus cod. 970051.

- Monitor Duox Plus Veo-XS Wi cod. 970164.

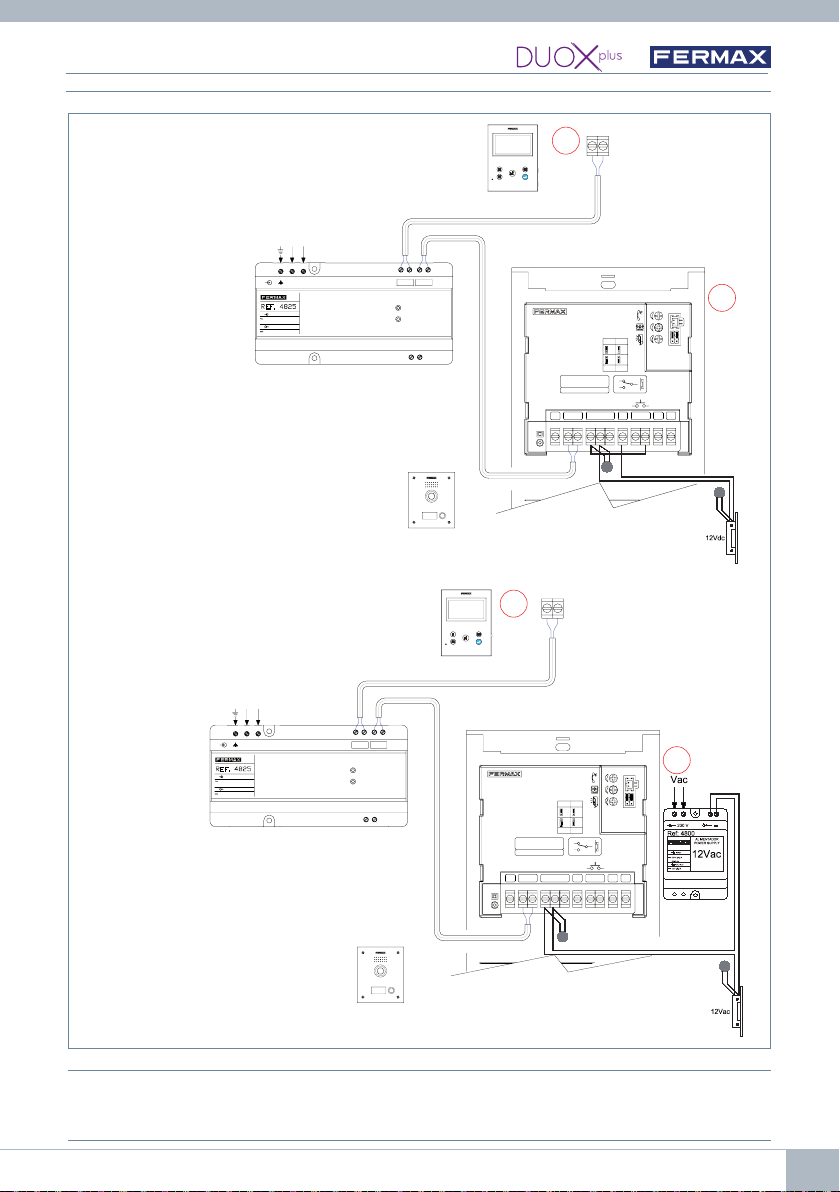

ESQUEMA CABLEADO KIT 1 LÍNEA

Ejemplo: Conexión de abrepuertas de corriente continua.

Ejemplo: Conexión abrepuertas de corriente alterna.

OUTPUT

INPUT

REF. 4825

100-240V ; 1,2 A

50-60 Hz

PROTEGIDO POR FUSIBLE ELECTRÓNICO

ELECTRONIC FUSE PROTECTED

24V ; 2,5 A

NO VOLTAGE / SIN TENSIÓN

PASDE TENSION / NICHT SPANNUNG



 C



Vac

OVERLOAD

ALIMENTADOR - POWER SUPPLY

POWER BUS

NL BB

PREV BUS

DUOX PLUS VIDEO AMPLIFICADOR

AMPLIFIER

JP1

JP2

SPK

JP1JP2

OFF

LEDS LINE

ADAPTOR

OFF

ALIMENTACION

SUPPLYPOWER

18 / Vdc

BNO NCC

+BS -

P2 P1

PRG. SW1

DL1

BUS

EXIT

JP2

JP1

6 KIT VIDEO DUOX PLUS MARINE 1L VEO-XS WIFI

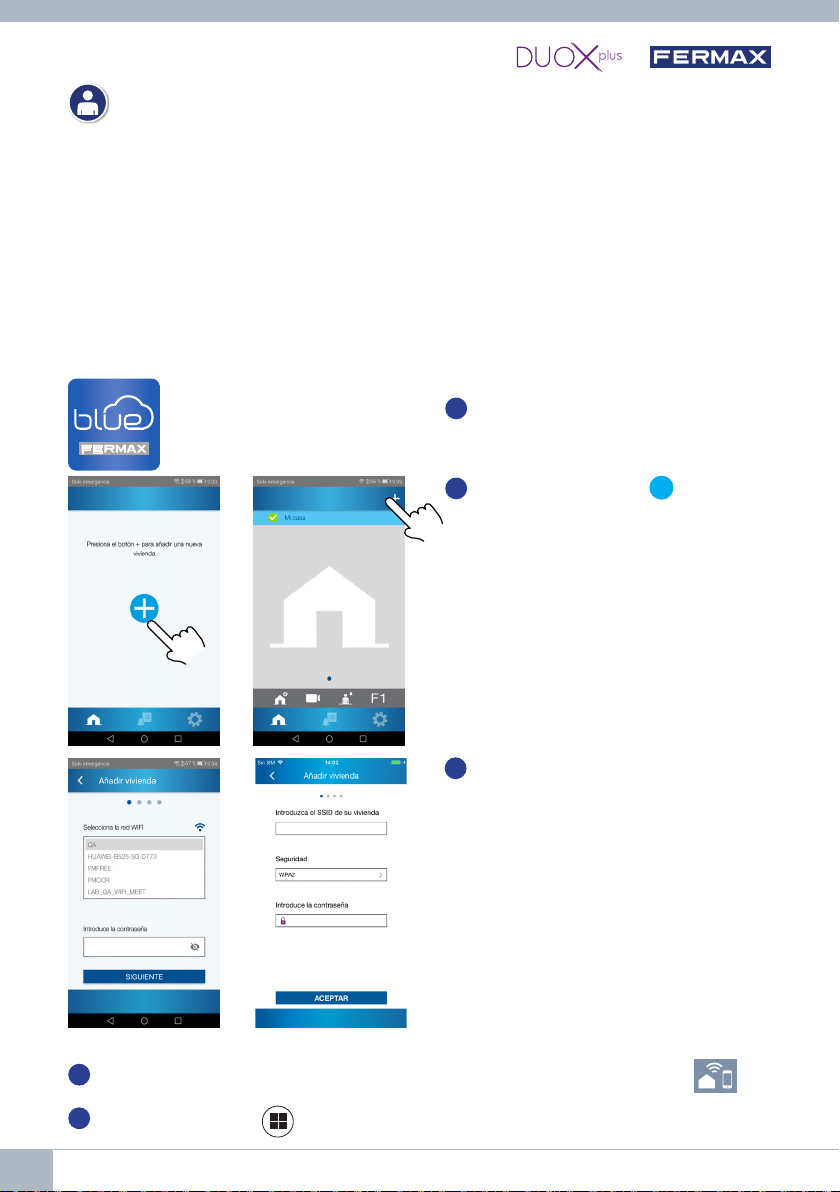

El monitor VEO XS WIFI DUOX PLUS permite acceder a nuevos servicios ofrecidos por Fermax

a través de su propia nube como el de desvío de llamada. Para poder disfrutar de dicho servicio

el primer paso es conectar el monitor a Internet mediante el proceso llamado de emparejamiento.

Para ello es preciso usar la app Blue que está disponible en Google Play o Apple Store.

Ajustes del monitor. Proceso de emparejamiento.

Con ayuda de la app Blue y una vez registrado el usuario y logueado podemos empezar el proceso

de emparejamiento del monitor.

El monitor DUOX PLUS sólo es compatible con WIFI 2,4GHz.

Pasos para conectar el monitor a internet.

1 Abra la aplicación e inicie sesión.

2 Haga clic en el botón + en el centro

de la pantalla por defecto o en la parte

superior derecha si ya había algunas

viviendas disponibles.

3 La aplicación requerirá que el usuario

seleccione la red WIFI deseada para

conectar el monitor.

Seleccione (en caso de Android) o

introduzca (en caso de iOS) el SSID

(nombre de la red) deseada, escriba la

contraseña correcta para conectarse y

haga clic en SIGUIENTE/ ACEPTAR.

4 La aplicación requerirá que el usuario abra el menú de conectividad en el monitor:

4a Pulsar el botón MENÚ , se accede a la pantalla del Menú de Usuario.

Android iOS

AJUSTES DE USUARIO

1. EMPAREJAMIENTO. Desvío de llamada.

KIT VIDEO DUOX PLUS MARINE 1L VEO-XS WIFI 7

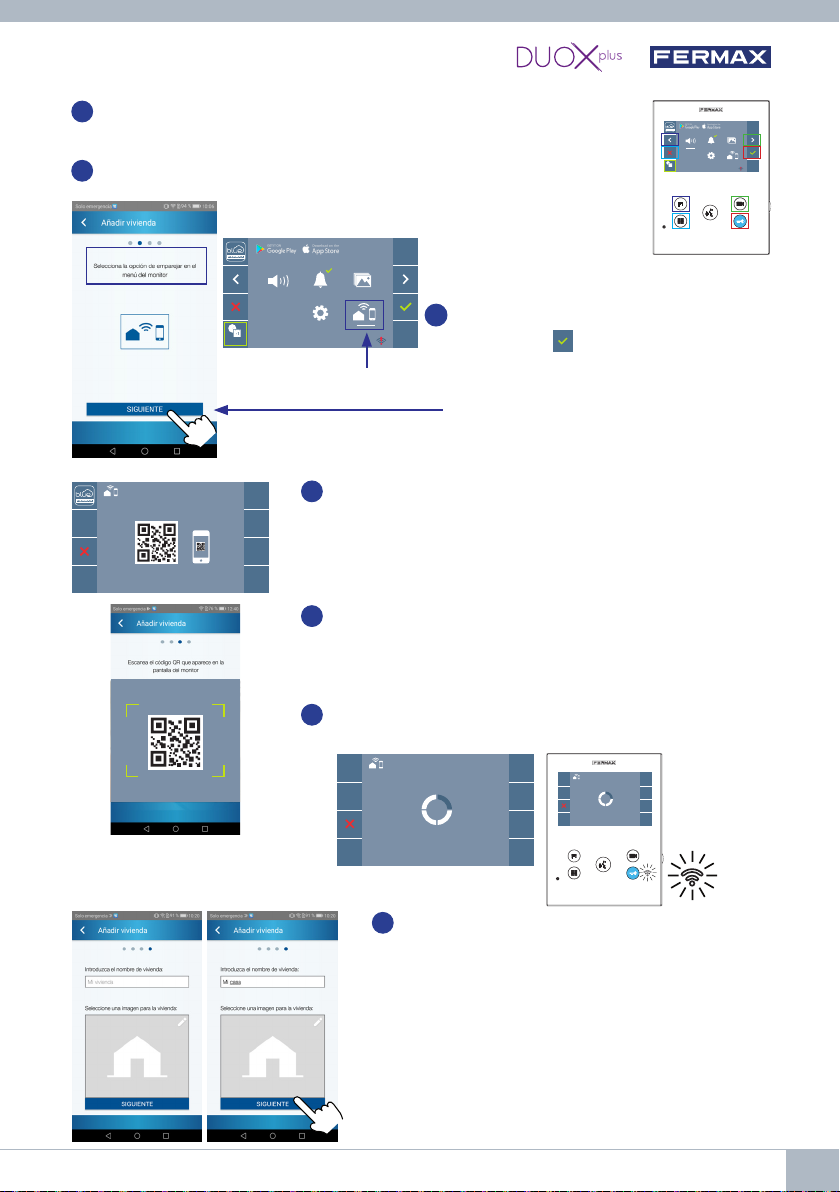

5 Una vez seleccionado el menú de conectividad,

conﬁrme con para entrar en él.

Haga clic en SIGUIENTE, una vez listo.

4b Correspondencia entre pulsadores y menu de navegación. La línea blanca

abajo del icono indica en la función en la que nos encontramos.

4c Seleccionar el menú de conectividad en el monitor.

6 El monitor mostrará un código QR en la pantalla.

Se proporciona la MAC en pantalla por si el router wiﬁ tiene

ﬁltro de MAC.

7 La aplicación estará lista para escanear dicho código. Apunte

al QR en la pantalla del monitor con el móvil alineando con el

cuadrado verde en la pantalla del móvil.

8 La aplicación y el monitor comenzarán a sincronizarse entre

sí. El led blanco WIFI del monitor comenzará a parpadear.

9 Se visualiza la pantalla para añadir la vivienda:

- Nombre

- Imagen (opcional)

Introducir datos y pulsar SIGUIENTE.

MAC: 12:34:C1:35.51:6B

_ _ : _ _

8 KIT VIDEO DUOX PLUS MARINE 1L VEO-XS WIFI

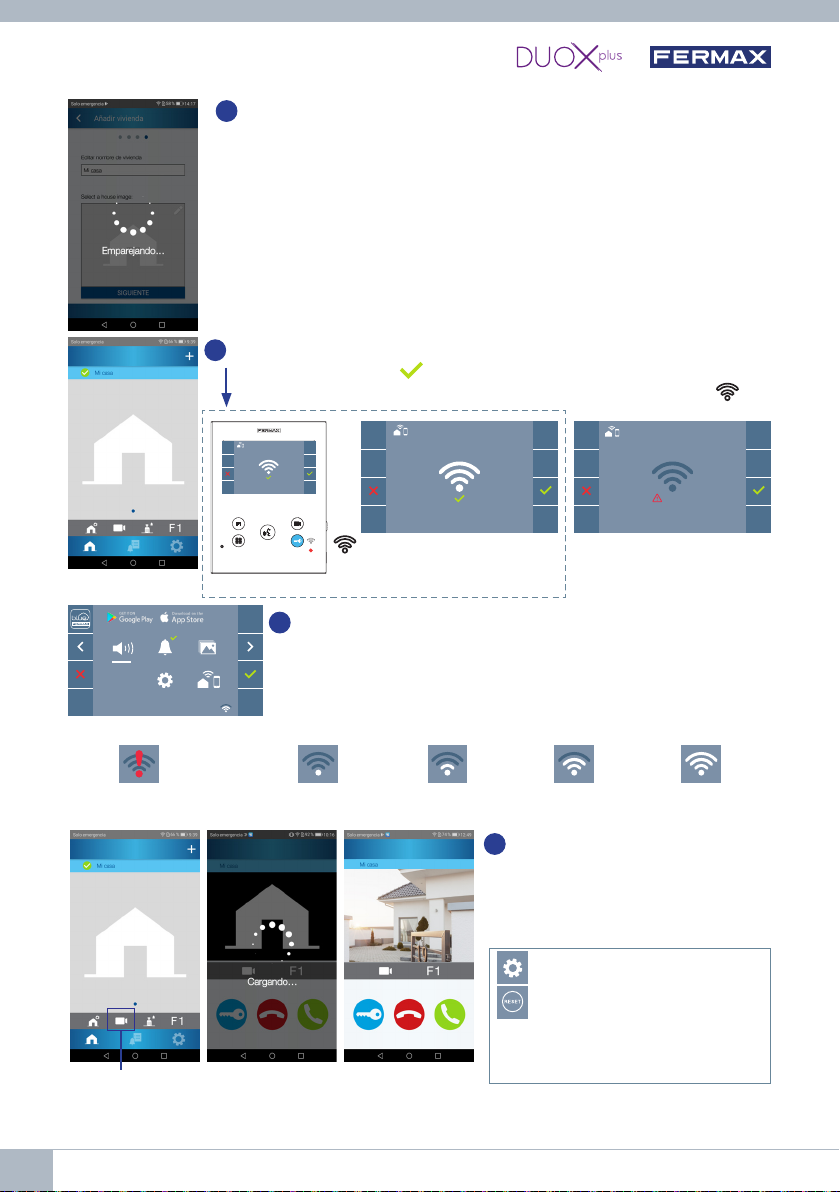

12 La aplicación mostrará la nueva vivienda vinculada como disponible y

conectada (tick verde ) y el monitor mostrará el resultado de la conexión

como exitoso. El led blanco WIFI permanecerá encendido ahora.

11 Si la red WIFI y las credenciales proporcionadas son correctas, el monitor

se conectará a Internet y el proceso se completará con éxito.

13 Una vez conectado, si se abre nuevamente el menú de usuario

en el monitor, mostrará la intensidad de la señal WIFI en la parte

inferior derecha.

14 Para probar el desvío de llamadas,

el usuario puede realizar un

autoencendido y ver que se

conecta con la placa de calle,

(siempre y cuando no esté en uso).

Autoencendido

Si no se realiza correcta-

mente, mensaje de error

en el proceso de empareja-

miento del monitor.

Nota: Este capítulo presenta los conceptos más básicos para la rápida puesta en marcha, para más

información descargar el manual Aplicación DUOX PLUS Blue para móvil cod. 970156 en www.

fermax.com.

Niveles de intensidad del icono de señal wiﬁ mostrado en el menú:

Entre 0% y 20%

o monitor no emparejado.

Entre

20% y 40%

Entre

40% y 60%

Entre

60% y 80%

Entre

80% y 100%

ERROR

Mensaje de conrmación

en el proceso de empareja-

miento del monitor.

Ajustes parámetros de usuario:

RESET DE USUARIO:

Un reset de usuario devuelve el

estado del monitor a no emparejado

(desconectado de Internet).

KIT VIDEO DUOX PLUS MARINE 1L VEO-XS WIFI 9

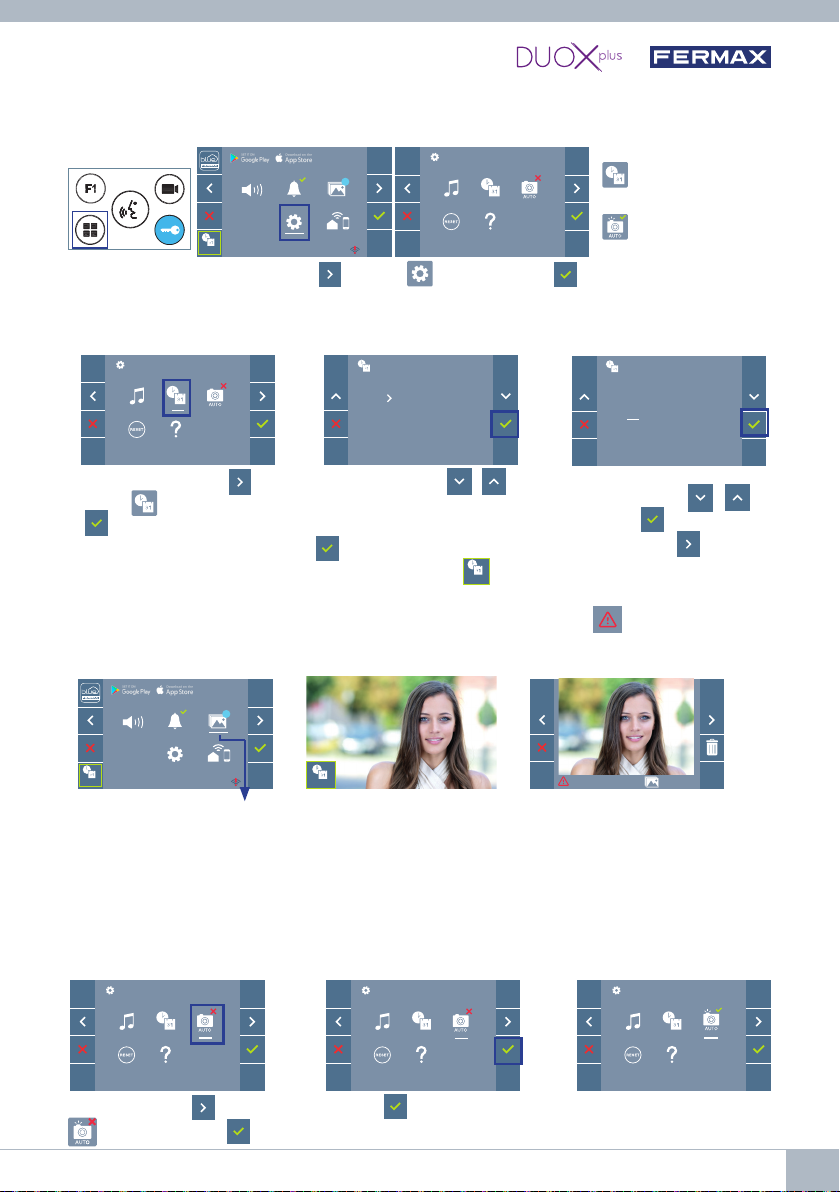

2.1 AJUSTES DE FECHA Y HORA

Seleccionar con el

icono y conﬁrmar con

Seleccionar con el

formato de fecha. Una vez

seleccionada conﬁrmar con

Seleccionar la fecha y

la hora con y

conﬁrmar . Para navegar

por los ajustes .

123

31/01/2019

01/31/2019

2019/01/31

18/06/2019 13:55

Fecha sin programar: 01/01/2019 (por defecto). El icono

_ _ : _ _

aparecerá indicando que la fecha no es

correcta (fecha por defecto). Al perder la alimentación vuelve a la fecha por defecto.

Nota: Si se captura una imagen con la fecha sin programar mostrará el icono .

Iconos de noticación de fecha sin programar:

2.2 ACTIVACIÓN / DESACTIVACIÓN CAPTURA DE IMÁGENES

El monitor puede realizar una foto automática a los 3 segundos de recibir una llamada de una placa

de calle. Por la legislación de protección de datos ((EU) 2016/679) de la Unión Europea puede

restringirse la captura de imágenes. Por defecto está desactivada, se puede activar desde el monitor

bajo su responsabilidad.

Así mismo podría obligar a colocar junto a la placa de calle un cartel indicando que el monitor puede

capturar imágenes. Puede descargarlo en https://www.fermax.com/spain/corporate/utilidades.html.

Seleccionar con el icono

y conﬁrmar con .

Pulsar para activar/

desactivar la función.

2.1 Ajustes Fecha

y Hora

2.2 Captura

Imágenes

Seleccionar con el icono y conﬁrmar con .

2 31

_ _ : _ _

2. PARÁMETROS DE USUARIO: Acceder a la pantalla Parámetros de usuario.

El monitor WIFI sincroniza la hora automáticamente con la zona horaria donde se encuentre instalado

siempre que esté emparejado y conectado a Internet. En ese caso no se permite modiﬁcar la fecha ni la hora.

Pantalla Comunicación

_ _ : _ _

Pantalla Visualización de imágenes

01/01/2019 00:00 130 / 149

Pantalla Menú de usuario

_ _ : _ _

Visualización de imágenes

2 DUOX PLUS MARINE VIDEO KIT 1L VEO-XS WIFI

INSTALLATION

INSTALLATION OF OUTDOOR PANEL AND MONITOR

Code 970061d V08_20



















CONFIGURATION

WIFI VEO XS DUOX PLUS MONITOR

The monitor supplied in the kit comes PRE-PROGRAMMED from the factory.

CONTROL BUTTONS Digital menu for internal parameter settings and conﬁguration.

(When the monitor has already been programmed)

In conversation, press to open the door.

In standby, call to guard unit (if applicable).

Auxiliary function, (contact your installer).

In standby, press and it displays the option of auto-on with

different panels. By sequentially pressing Panel 0, Panel 1,

General Panel, (depending on the available panels).

Audio activation and hang-up (hands-free functions).

Potentiometer. Ring tone volume setting.

• On standby: Melody volume.

• Conversation in progress: Upstream audio setting.

WIFI VEO XS monitor incorporates an OSD menu that

is managed via the monitor´s push buttons. The icons

displayed are managed with the corresponding buttons

located on the monitor.

The white line at the bottom of the icon indicates the function that is currently in effect.

Select with / the desired icon and conﬁrm with .

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Fermax Gegensprechanlage Handbücher

Fermax

Fermax Duox Wifi Veo XS Benutzerhandbuch

Fermax

Fermax BUS2 iLOFT MONITOR Bedienungsanleitung

Fermax

Fermax LOFT VDS Bedienungsanleitung

Fermax

Fermax MEET KIN 1445 Benutzerhandbuch

Fermax

Fermax DUOX iLOFT Montageanleitung

Fermax

Fermax LOFT 4+N Bedienungsanleitung

Fermax

Fermax MEET 1W Benutzerhandbuch

Fermax

Fermax 6553 Bedienungsanleitung

Fermax

Fermax Citymax Universal Bedienungsanleitung

Fermax

Fermax Loft Universal 3399 Bedienungsanleitung

Fermax

Fermax DUOX CITYLINE 3-24L Betriebsanleitung

Fermax

Fermax FVI-6010-V2 Bedienungsanleitung

Fermax

Fermax LOFT BUS2 Benutzerhandbuch

Fermax

Fermax DUOX PLUS SKYLINE Bedienungsanleitung

Fermax

Fermax iLOFT-IP CITY Bedienungsanleitung

Fermax

Fermax LOFT VISION 5 Bedienungsanleitung

Fermax

Fermax PBX EXP Handbuch

Fermax

Fermax DUOX CITYLINE VEO Bedienungsanleitung

Fermax

Fermax DUOX VIDEO MARINE KIT 1-2 L Bedienungsanleitung

Fermax

Fermax CM-204 Bedienungsanleitung

Fermax

Fermax DUOX PLUS MARINE ST1 CP201 Betriebsanleitung

Fermax

Fermax CITYLINE 4+n Bedienungsanleitung

Fermax

Fermax VIDEO KIT NEOX 2 WIRES-2 MONITORS Bedienungsanleitung

Fermax

Fermax iLOFT VDS Extra Bedienungsanleitung

Beliebte Gegensprechanlage Handbücher anderer Marken

Bticino

Bticino LINEA 3000 Bedienungsanleitung

MSI

MSI MSI-140 Bedienungsanleitung

golmar

golmar Stadio Plus Bedienungsanleitung

CyberData

CyberData 011211 series Handbuch

Vidos

Vidos duo M1021 Bedienungsanleitung

Vimar

Vimar ELVOX 7539/E Bedienungsanleitung

SSS Siedle

SSS Siedle BTSV 850-03 Bedienungsanleitung

Dahua

Dahua VTO Series Bedienungsanleitung

Elvox

Elvox 5651 Bedienungsanleitung

Videx

Videx VIDEOKIT Series Bedienungsanleitung

Rocom

Rocom Doortello Business FW T2.05W2.04 Bedienungsanleitung

Viking

Viking E-35-EWP Bedienungsanleitung

Safeguard Supply

Safeguard Supply LRA-EX1000 Bedienungsanleitung

SSS Siedle

SSS Siedle BFCV 850 Series Bedienungsanleitung

GRD

GRD MAX V2 Bedienungsanleitung

Alecto

Alecto ADI-250 Bedienungsanleitung

Aiphone

Aiphone IE-8MD Bedienungsanleitung

Perel

Perel EDB4 Bedienungsanleitung
