Fermax VDS VIDEO CITYLINE iLOFT KIT Bedienungsanleitung

ESPAÑOL

ENGLISH

KIT VIDEO CITYLINE VDS iLOFT

VDS VIDEO CITYLINE iLOFT KIT

MANUALDEINSTALADORYUSUARIO

USER& INSTALLER’S MANUAL

Pag 2

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

Pag 3

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

¡ENHORABUENAPORDISPONERDEUNPRODUCTODECALIDAD!

Fermax electrónica desarrolla y fabrica equipos de prestigio que cumplen los más altos

estándares de diseño y tecnología.

El Kit video iLoft, incluye el monitor de videoportero iLoft, manos libres y con patalla a

todo color que le permitirá comunicarse con la placa de calle, ver la persona que le está

llamando y abrirle la puerta de entrada si así lo desea.

Esperamos disfrute de sus funcionalidades.

www.fermax.com

Monitor iLoft

Placa de calle City

Pag 4

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

Cod. 97411EIc V06_11

«Kit Video Cityline iLOFT»

EstedocumentotécnicoloeditaFERMAXELECTRONICAS.A.E.concarácterinformativo, y

se reserva el derecho a modificar características de los productos que en él se refieren en

cualquier momento y sin previo aviso. Estos cambios vendrán reflejados en posteriores

ediciones del mismo.

ESPAÑOL

Pag 5

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

INDICE

SECCION I - MANUAL DELINSTALADOR.................................................................. 7

Instalación:

Alimentador ...................................................................................................... 8

Placa de calle .................................................................................................. 8

Monitor .............................................................................................................. 9

Descripción y ajustes de los equipos:

Placa de calle .................................................................................................. 10

Monitor iLoft...................................................................................................... 12

Características Técnicas de los equipos........................................................ 13

Esquema de cableado......................................................................................... 14

Ampliaciones........................................................................................................ 15

Programación de los equipos:

Monitor iLoft.Programación ADS.................................................................... 16

SECCION II - MANUAL DE USUARIO ......................................................................... 19

Monitor iLoft.......................................................................................................... 20

Controles.......................................................................................................... 20

Funcionamiento............................................................................................... 21

Ajustes del monitor ......................................................................................... 22

Pag 6

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

Pag 7

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

Sección I - Manual del Instalador

Pag 8

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

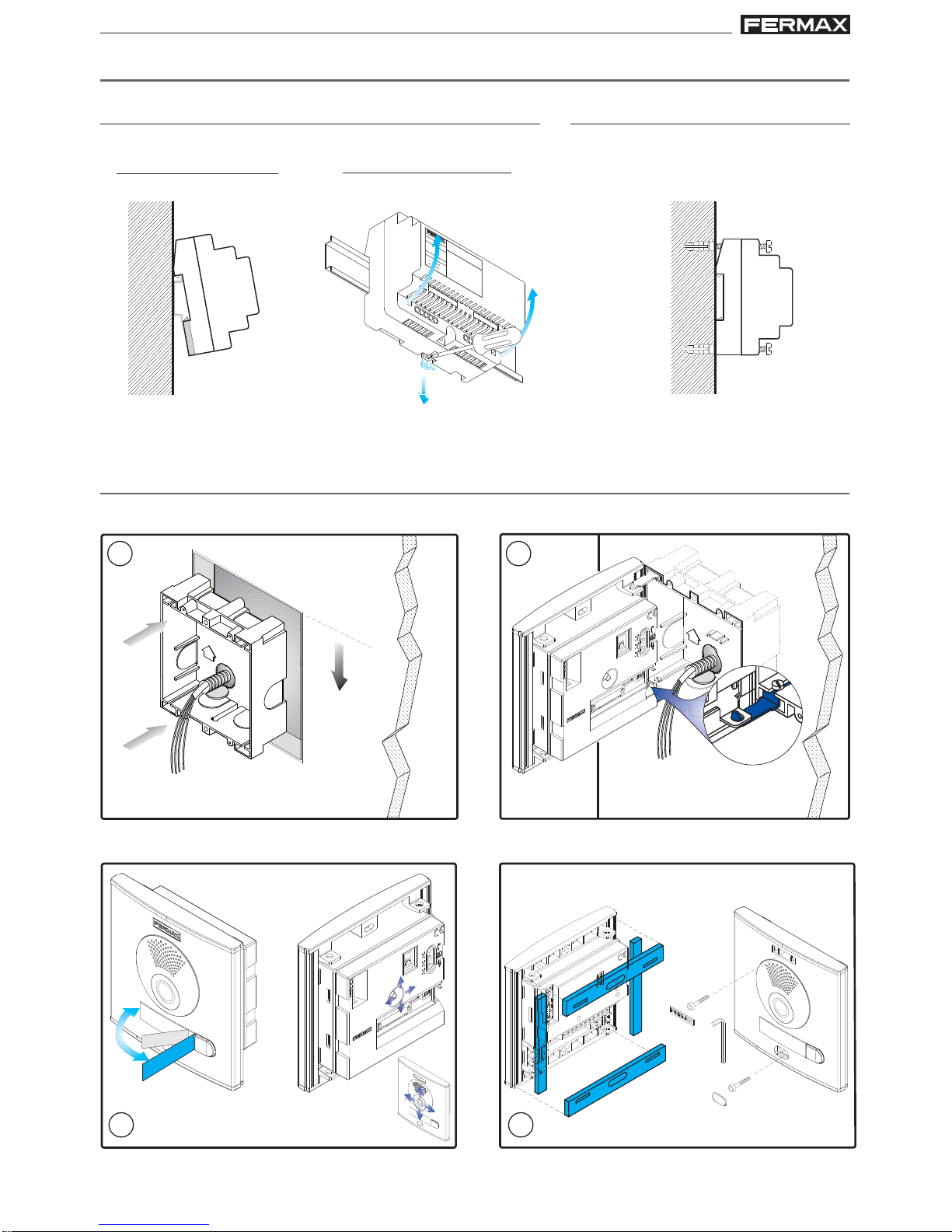

Desmontaje

Instalación en carril DIN

Montaje

Fijación con tornillos

1.70m

5.57 feet

MARIA

LORCA

INSTALACIÓNPLACADECALLE

INSTALACIÓNDELALIMENTADOR

+18V 1.5A

50-60 Hz. 50VA MAX.

12V 1A

FUENTE ALIMENTACION

KIT DIGITAL

MADE IN SAIN

1 2

3 4

Pag 9

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

INSTALACIÓNDELMONITOR

1.60m

5.25 feet

(*) (*)

1.60m

5.25 feet

Ct+MVMV

F1TA+L-

(*) Quitar la etiqueta electrostática de protección.

Dimensiones monitor (Alto x Ancho x Prof .): 197 x 131 x 60 mm / 7,7” x 5,1” x 2,3”

Dimensiones caja de empotrar de Fermax (Alto x Ancho x Prof.): 158 x 108 x 45 mm / 6,2” x 4,2” x 1,7”

Pag 10

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

DESCRIPCIÓNDE LOSEQUIPOS

Placa de calle

10º

Pan&Tilt (

10º)

A) Puentes de configuración:

E) Enfoque de telecámara:

JP2 : Selección Placa Principal / Placa Secundaria.

Configuración por defecto: Placa Principal

JP3 : Leds iluminación cámara

Placa Principal Placa Secundaria

Leds ON Leds OFF

VDS

ACK EXTENSION

CN1

AM LIFICATEUR - AM LIFIER

AM LIFICADOR - VERSTÄRKER

ROG

SW1

CN3

STATUS

EXIT

J 3

J 2

LANGUAGE

IDIOMA

+-M

+12

NCNO

SCT

ALIMENTACION

OWER SU LY

18 Vdc

J 4

LEDS ON

SLAVE

MASTER

LEDS OFF

AN & TILT

18V

MONITOR TEST

CN7

CN1

DL2

CN2

SW1

CN3

MIC

AUDIO

J 2

J 3

J 4

CT OUT CT IN

CAM

DL2

CN2

TARJETERO

TAG HOLDER

VERSION :

G) H)

J )

JP4 : Activación cámara/salida auxiliar CT:

salida 11 Vdc CT: entrada

Conectar 12 Vdc para activar

permanentementecámara+leds

B) CN1:

Conexión módulo de extensión de llamadas o hasta 3 pulsadores.

C) CN2: Conexión iluminación tarjeteros y pulsadores.

L+ / L-: Luz tarjetero o pulsador.

CP: Común de pulsadores.

D) DL2: Led de diagnóstico.

Si existe un cortocircuito entre + y L, al llamar desde placa emite una serie de destellos cortos.
