Fermax Video Cityline iLOFT 3-8 Set Bedienungsanleitung

ESPAÑOL

ENGLISH

KIT VIDEO CITYLINE VDS iLOFT 3-8L

VDS VIDEO CITYLINE iLOFT KIT 3-8L

MANUAL DE INSTALADOR Y USUARIO

USER& INSTALLER’S MANUAL

Pag 2

VDS iLoft KitVDS iLoft Kit

Cod. 97710EI V07_14

«Kit Video Cityline iLOFT 3-8L»

Este documento técnico lo edita FERMAX ELECTRONICA S.A.U. con carácter informativo,

y se reserva el derecho a modiﬁcar características de los productos que en él se reﬁeren

en cualquier momento y sin previo aviso. Estos cambios vendrán reﬂejados en posteriores

ediciones del mismo.

ESPAÑOL

Pag 3

VDS iLoft KitVDS iLoft Kit

INDICE

SECCION I - MANUAL DEL INSTALADOR.................................................................. 5

Instalación:

Alimentador......................................................................................................... 6

Placa de calle...................................................................................................... 6

Monitor............................................................................. ................................. 7

Descripción y ajustes de los equipos:

Placa de calle...................................................................................................... 9

Monitor iLoft ..................................................................... .................................11

Programación de los equipos:

Monitor iLoft.Programación VDS.................................................. .....................12

Esquema de cableado............................................................................................19

Ampliaciones ..........................................................................................................28

Características Técnicas de los equipos .............................................................31

SECCION II - MANUAL DE USUARIO..........................................................................31

Monitor iLoft............................................................................................................32

Controles.............................................................................................................32

Funcionamiento...................................................................................................33

Ajustes ................................................................................................................35

Pag 4

VDS iLoft KitVDS iLoft Kit

Pag 5

VDS iLoft KitVDS iLoft Kit

Sección I - Manual del Instalador

Pag 6

VDS iLoft KitVDS iLoft Kit

Desmontaje

Instalación en carril DIN

Montaje

Fijación con tornillos

1.70m

5.57 feet

MARIA

LORCA

INSTALACIÓN PLACA DE CALLE

INSTALACIÓN DEL ALIMENTADOR

+18V 1.5A

50-60 Hz. 50VA MAX.

12V 1A

FUENTE ALIMENTACION

KIT DIGITAL

MADE IN SAIN

1 2

Pag 7

VDS iLoft KitVDS iLoft Kit

INSTALACIÓN MONITOR

197mm

131mm

F1 F2

14mm

XXmm

1Dimensiones monitor (Alto x Ancho x Prof *.):

197 x 131 x 60 mm / 7,7” x 5,1” x 2,3”

Dimensiones monitor modelo Pure (Alto x Ancho x Prof *.):

197 x 131 x 59 mm / 7,7” x 5,1” x 2,3”

Dimensiones caja Fermax (Alto x Ancho x Prof.):

158 x 108 x 45 mm / 6,2” x 4,2” x 1,7”

Dimensiones caja universal (Alto x Ancho x Prof.):

174 x 114 x 50 mm / 6.8” x 4,5” x 2”

Notas:

- este monitor se puede instalar en una caja universal.

- Prof * : la profundidad del Monitor se ha considerado

con caja Fermax

1.60m

5.25 feet

(*) (*)

1.60m

5.25 feet

(*)

Instalación con CAJA FERMAX

Instalación con CAJA UNIVERSAL

1.60m

5.25 feet

Ct+MV

MVF1TA+L

-F2

1.60m

5.25 feet

Ct+M

F1TA+L-F2

(*) Quitar la etiqueta electrostática de protección.

Pag 8

VDS iLoft KitVDS iLoft Kit

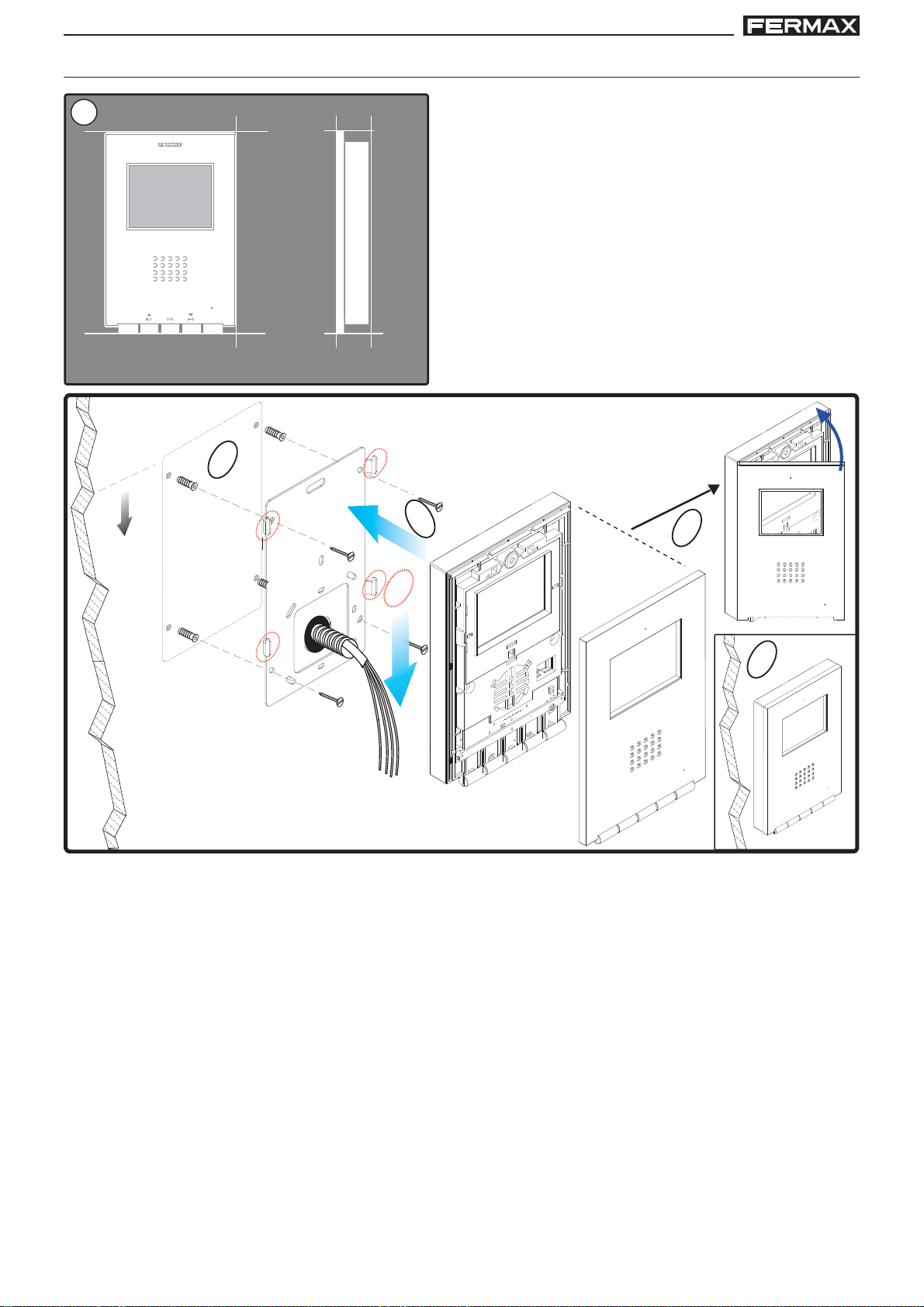

INSTALACIÓN MONITOR SUPERFICIE

197mm

131mm

F1 F2

34,3mm

1Dimensiones monitor (Alto x Ancho x Prof .):

197 x 131 x 34,3 mm / 7,7” x 5,1” x 1,3”

Dimensiones monitor modelo Pure (Alto x Ancho x Prof.):

197 x 131 x 33,3 mm / 7,7” x 5,1” x 1,3”

1.60m

5.25 feet

(*) Quitar la etiqueta electrostática de protección.

Pag 9

VDS iLoft KitVDS iLoft Kit

DESCRIPCIÓN DE LOS EQUIPOS

Placa de calle

10º

Pan&Tilt (±10º)

(*)

VDS

ACK EXTENSION

CN1

AM LIFICATEUR - AM LIFIER

AM LIFICADOR - VERSTÄRKER

ROG

SW1

CN3

STATUS

EXIT

J 3

J 2

LANGUAGE

IDIOMA

+-M

+12

NCNO

ALIMENTACION

OWER SU LY

18 Vdc

J 4

LEDS ON

SLAVE

MASTER

LEDS OFF

AN & TILT

18V

MONITOR TEST

CN7

CN1

DL2

CN2

SW1

CN3

MIC

AUDIO

J 2

J 3

J 4

CT OUT CT IN

CAM

DL2

CN2

TARJETERO

TAG HOLDER

VERSION

G) H)

J )

K )

L )

I )

A) Puentes de conﬁguración:

E) Enfoque de telecámara:

JP2 : Selección Placa Principal / Placa Secundaria.

Conﬁguración por defecto: Placa Principal

JP3 : Leds iluminación cámara

Placa Principal Placa Secundaria

Leds ON Leds OFF

JP4 : Activación cámara/salida auxiliar CT:

salida 11 Vdc CT: entrada

Conectar 12 Vdc para activar

permanentementecámara+ leds

B) CN1:

Conexiónmódulo de extensión de llamadas o hasta 3 pulsadores.

C) CN2: Conexión iluminación tarjeteros y pulsadores.

L+ / L-: Luz tarjetero o pulsador.

CP: Común de pulsadores.

D) DL2: Led de diagnóstico.

Si existe un cortocircuito entre + y L, al llamar desde placa emite una serie de destellos cortos.

Pag 10

VDS iLoft KitVDS iLoft Kit

H) Síntesis de voz:

Selección del idioma del mensaje de «puerta abierta».

F) CN7: Video test monitor

Conector de test y programación de monitores

G) SW1 (mapeado)

Botón para entrar en modo programación de pulsadores. «Ver manual de Mapaedo»

Ver CODIFICACIÓN al ﬁnal de este manual.

•Bornas de video, (coaxial).

V: vivo

M: malla

Ct: activación telecamara (11 Vdc)

•Bornas de Conexión del sistema:

+, -: alimentación (18 Vdc).

L: bus de datos.

+12: salida12 Vdc

C, NO, NC: contactos relé (conexión abrepuertas)

BS, -: pulsador zaguán.

SP, - : sensor de puerta abierta.

S: activación del cambiador

•: conexión Pulsador.

I) Ajustes de Audio:

J) MIC

Conexión micrófono (micrófono ubicado en el perﬁl inferior de la placa).

K) Conectores Placa:

Conexiónledsde estado.Degran utilidad parapersonasdiscapacitadas, permiteconectar

leds que informan del estado de la comunicación.

L2, L3, L4: entregan un negativo cuando se realiza la acción correspondiente, activando

el led conectado entre “Lx” y “+”:

L) CN3:

“puerta abierta”

Led apertura de puerta

Led de llamada

Led de comunicación L3 L4

M) Versión del ampliﬁcador.
