Fiesta EZT40050-P344 Bedienungsanleitung
Outdoor Gas Barbeque / Grill
MODEL/MODELO -
!
!
Assembly Manual
Manual De la Asamblea
Please follow these instructions carefully. Much of
the hardware required to assemble this grill is in an
individually sealed bag that is identified with
respect to its application. These sealed bags will be
referenced in the appropriate assembly step.
Siga por favor estas instrucciones cuidadosamente.
Mucho del hardware requerido para montar esta
parrilla est· en un bolso individualmente sellado que
se identifique con respecto a su uso. Estos bolsos
sellados ser· n referidos al paso apropiado de la
asamblea.
WARNING ADVERTENCIA
/
Failure to follow all manufacturer's instructions
could result in serious personal injury and/or
property damage.
La falta de seguir las instrucciones de todo el
fabricante podÌa dar lugar a daÒos corporales
y/o a daÒos materiales serios
CAUTION /PRECAUCI”N
Some parts may contain sharp edges- especially as
noted in manual!wear protective gloves if necessary.
Algunas piezas pueden contener los bordes
agudos °- especialmente seg˙n lo observado
en manual! guantes protectores del desgaste en
caso de necesidad .
Fiesta Gas Grills LLC
One Fiesta Dr., Dickson TN, USA 37055
CUSTOMER SERVICE
TOLL FREE 1-800-396-3838
SERVICIO DE CLIENTE
PEAJE LIBREMENTE 1-800-396-3838
THIS GRILL IS FOR OUTDOOR USE
ONLY
Caution:
Read and follow all Saftey Statements, Assembly
Instructions, and Use and Care Manual Directions
before attempting to assemble and cook.
Installer / assembler:
Leave these instructions with consumer.
To Consumer:
Keep this manual for future reference.
ESTA PARRILLA EST¡ PARA EL USO
AL AIRE LIBRE SOLAMENTE
PrecauciÛn: Lea y siga todas las declaraciones de
Saftey, instrucciones de montaje, y uso y cuide las
direcciones manuales antes de procurar montar y
cocinar.
Instalador/ensamblador: Deje estas instrucciones
con el consumidor.
Al Consumidor:
Guarde este manual para la referencia futura.
NO TOOLS REQUIRED!
NINGUNAS HERRAMIENTAS
REQUIRIERON
1
EZT40050-P344
2
Install Wheels
Instalará las ruedas
Wheel
Rueda
Axle
árbol
Place Axle Through Wheel Center. Push Axle into Clip Until it Snaps in Place.
Acomoda el árbol a través de centro de la rueda. Empuje el árbol en el clip hasta que se encaja a presión en lugar.
Leg Extensions
Extensiones de la pierna
WHEELS AND LEG EXTENSIONS
RUEDAS Y EXTENSIONES DE LA PIERNA
Install Leg Extensions.
Position LEFT LEG ASSEMBLY as Shown and Insert Leg Extensions.
Turn Assembly Over and Tap Leg Extensions Against a Hard Surface (If Necessary)
Until Fully Seated.
Instalar las extensiones de la pierna. Acomoda el ensamblaje izquierdo de la pierna según lo mostrado e inserte
las extensiones de la pierna. Dé vuelta al ensamblaje las extensiones excesivas y de la etiqueta de la pierna
contra una superficie dura (en caso de necesidad) hasta que está asentado completamente.
Right Hand Leg Assembly
Asamblea De la Pierna De
la Mano De Rigth
Hubcap
Left Hand Leg Assembly
Asamblea De la Pierna De
la Mano izquierda
START
COMIENZO
3
Cross Member
miembro cruzado
Channel Clamp
abrazadera del canal
Carriage Bolt
El Cerrojode coche
Cup Washer
arandela de la taza
Wing Nut
La Nuez del ala
Left End
Bottom Support
ayuda del fondo
del extremo izquierdo
1/4" - 20 X 2-1/2" Carriage Bolt
1/4” - 20 X 2-1/2” El Cerrojo del coche
Cup Washer
arandela de la taza
1/4" Wing Nut
La Nuez del ala
Channel Clamp Installed
Abrazadera Del Canal Instalada
Install Cross Member as Shown.
Instalar a miembro cruzado según lo mostrado.
Wing Nut
La Nuez del ala
Right End (Tank)
tanque del extremo
(derecho)

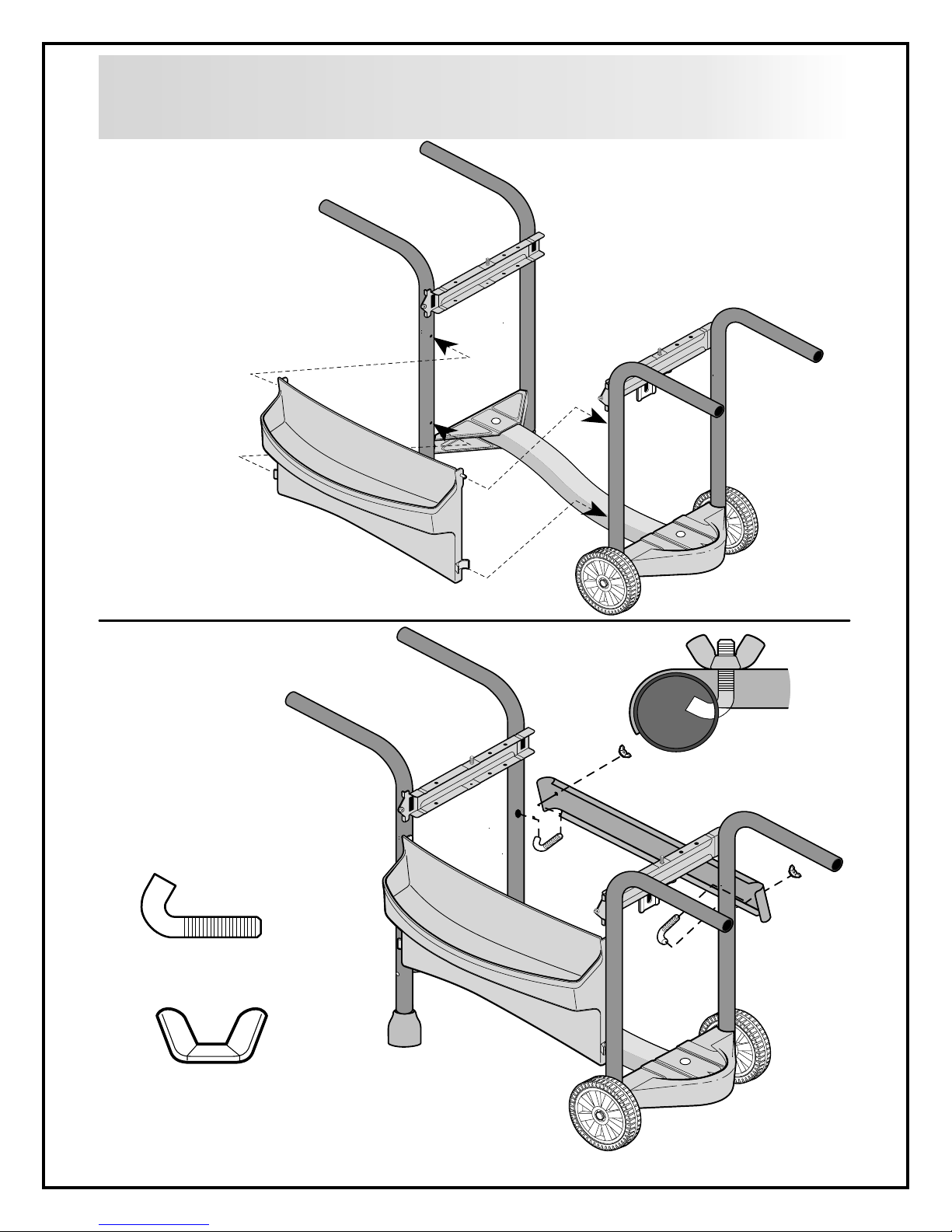

CHASSIS ASSEMBLY
ASAMBLEA DE CHASIS
4
1/4-20 J BOLT
1/4 PERNO De J
1/4-20 Wing Nut
1/4-20 la muez del ala
Install Front Panel.
Instalar el Panel Delantero
Install Back Support
Instale detrás la ayuda
FRONT PANEL AND BACK SUPPORT
PANEL DELANTERO Y AYUDA TRASERA
Locate hardware in back
support bag pack.
Localice el hardware en paquete
trasero del bolso de la ayuda.
5
Attach Screw as Shown.
Tornillo según lo mostrado.

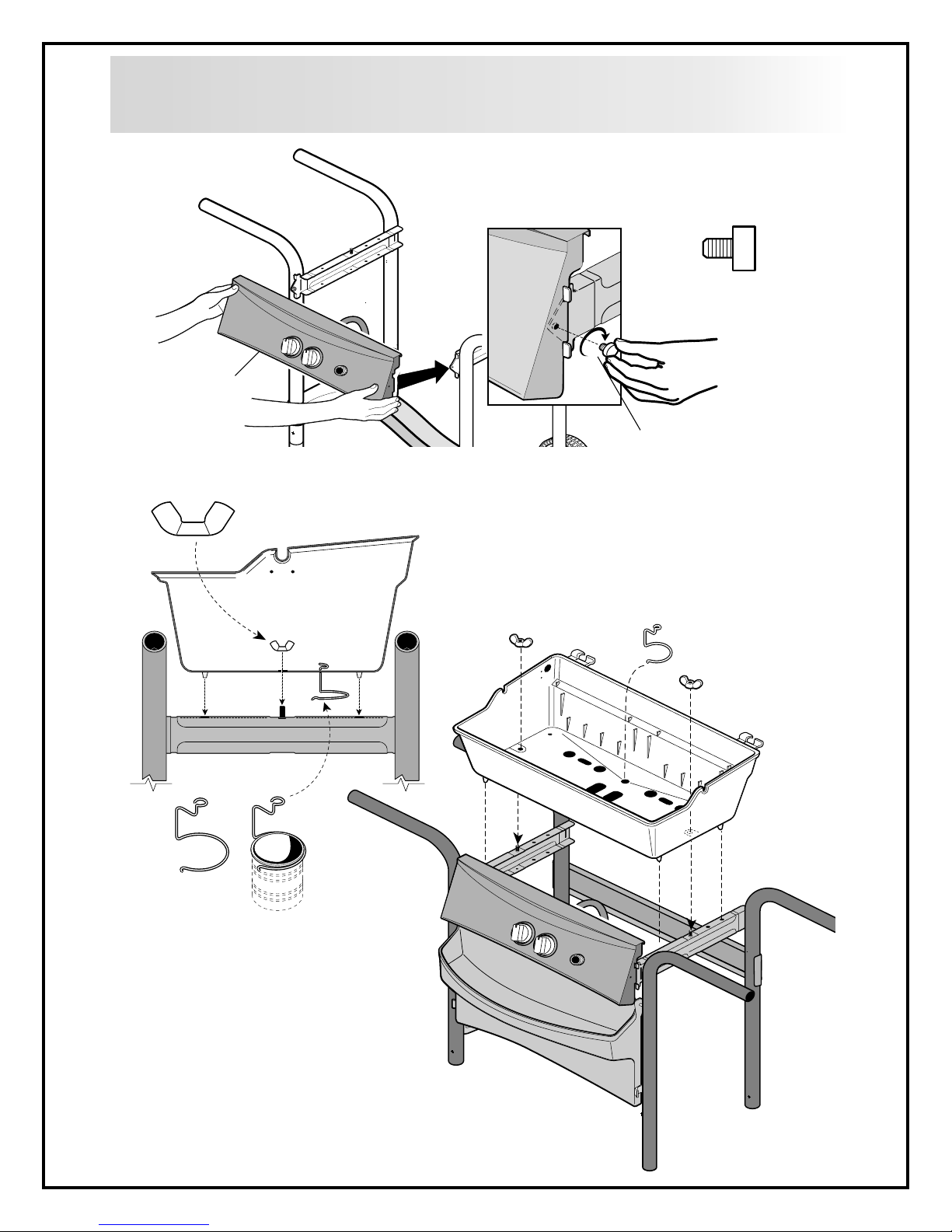

Install Console
as Shown.
Instalar consola
según lo mostrado.
Installation of Console to Leg Assembly.
Instalación de la consola al ensamblaje de la pierna.
CONSOLE AND BASE
CONSOLA Y BASE
Install Base Casting and Grease Cup Clip
Instalar el bastidor bajo y engrase el clip de la taza
Soup Can not Supplied with Grill.
La sopa no puede provisto de la parrilla.
Console Mounting Screw
Tornillo De Montaje
De la Consola
6

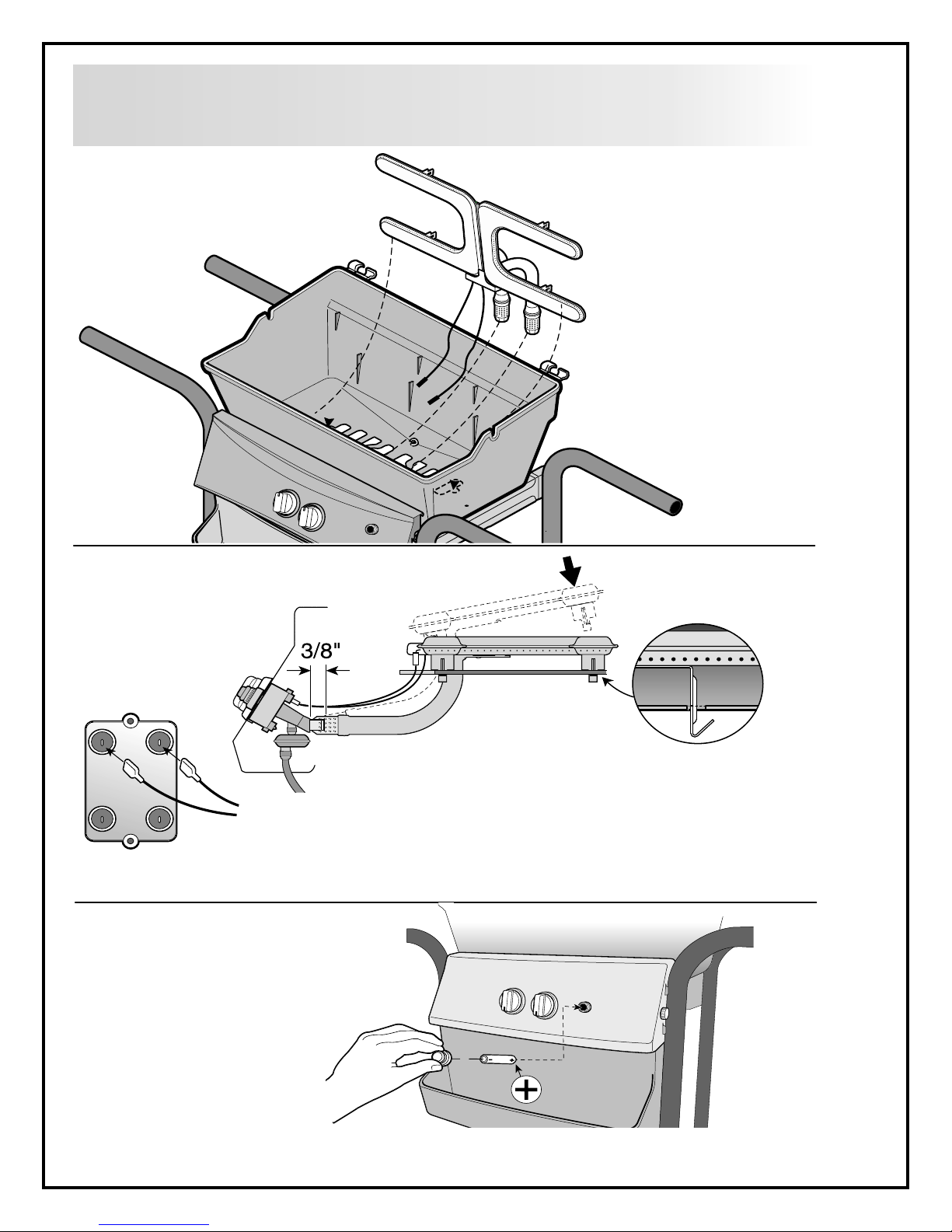

BURNER AND IGNITER
HORNILLA Y ENCENDEDOR
"H" Burner
Hornilla De "H"
Install H Burner as Shown.
Instalar hornilla de la H según
lo mostrado.
Note: Be Sure Valves Fit into Burner Tubes During Console Installation.
Nota: Este seguro que las válvulas encaje bien durante la instalación de
la consola.
Hook Electrode wire to igniter using long (10") Jumper Wire.
Hook Green ground wire to igniter. (any terminal on igniter)
Enganche el alambre del electrodo al encendedor usando (10")
el alambre de puente largo.
Alambre de tierra verde del
gancho al encendedor.
Igniter may not be exactly as shown.
Encendedor puede no estar exactamente según lo demostrado.
NOTE: After wiring main burner bundle wires
together and wire tie around them.
Después alambres principales del paquete de la hornilla
del cableado junto y lazo del alambre alrededor de ellos.
Enlarged View of
Burner Installed.
Vista agrandada de
la hornilla instalada.
BATTERY • PILE
AAA
Install Battery and Ignitor
Button as shown.
Instale la batería y el botón de
Ignitor según lo demostrado.
Locate battery in the electronic
ignitor bag pack.
Localice la batería en el
paquete electrónico del bolso
del ignitor.
Note: Feed the two ignition
wires from the burner
through the front hole of
the casting.
Nota: Alimente los dos
alambres de la ignición de la
hornilla a través del agujero
delantero del bastidor.
7
SHELF AND FLAME TRAP
TRAMPA DEL ESTANTE Y DE LLAMA
Install Side Shelf.
Instalar el desvío
lateral del estante.
Slide Shelf onto Legs.
Tabs on Underside of Shelf
will Snap into Notches as Shown.
Resbale el estante sobre las piernas.
Las tabulaciones en el superficie
inferior del estante se encajarán a
presión hacia muescas según lo
mostrado.
Install Two Support Rods and
Flame Trap as Shown.
Instala dos varillas de ayuda
y trampa de fuego como
mostrador.
8
SIDE BURNER ASSEMBLY
ASAMBLEA LATERAL DE LA HORNILLA
Install Push Pin Through
Rear Burner Base into
Leg as Shown (Side burner
bag pack).
Instalar el contacto del
empuje a través de base
posterior de la hornilla
en la pierna según lo
mostrado (paquete lateral
del bolso de la hornilla).
Slide Side Burner Base Assembly
Over Legs Until Front Trim Snaps
into Place. (Reference Side Shelf Installation.)
Las piernas excesivas de la hornilla de la diapositiva
del ensamblaje lateral de la base hasta ajuste delantero
se encajan a presión hacia lugar.
(Instalación lateral del estante de la
referencia.)
Note:
Remove regulator and side
burner valve from poly bag
(assembly is factory attached
to the rear of the console).
Nota:
Quite el regulador y la
válvula lateral de la hornilla
de bolso poly (el ensamblaje
es fábrica asociada en la parte
trasera de la consola).
Install Side Burner Valve Bracket in Opening and Rotate 90 Degrees
Counter-Clockwise to Snap into Place.
Instalar el corchete lateral de la válvula de la hornilla en la apertura y rote 90 grados contrario en
sentido de las agujas del reloj al broche de presión en lugar.
Install Side Burner Base Assembly and Valve Attachment.
Instale la conexión lateral del ensamblaje y de la válvula de la hornilla.
9
SIDE BURNER AND LID ASSEMBLY
ASAMBLEA LATERAL DE LA HORNILLA Y DE LA TAPA
Install Side Burner.
Instalar la conexiÛn lateral.
#10-24 Wing Nut
#10-24 tuerca de ala
Ignitor may not be exactly as shown.
Ignitor puede no estar exactamente seg˙n lo demostrado.
Hook Electrode wire to igniter (using short (3") Jumper Wire
if necessary). Hook Green ground wire to igniter. (Rear Side
of Console)
Enganche el alambre del electrodo al encendedor usando
brevemente (3") el alambre de puente (en caso de
necesidad). Enganche el alambre de tierra verde al
encendedor. (lado trasero de la consola)
NOTE: After wiring side burner, bundle wires together
and wire tie through a hole in casting support to
ensure the tank can be installed and removed freely.
NOTA: DespuÈs de hornilla de la cara tela, el
paquete ata con alambre junto y el lazo del
alambre a travÈs de un agujero en la ayuda del
bastidor para asegurar el tanque se puede instalar
y quitar libremente.
Install Lid, Handle, Cooking Grid, Warming Rack, Hinge Clip, and Logo.
Instale la tapa, manija, cocinando rejilla, el clip de la bisagra, y la
insignia.
Use handle and logo bag packs.
Utilice la manija y los paquetes
del bolso de la insignia .
10
TANK INSTALLATION
INSTALACI”N DEL TANQUE
Insert Tank Bracket into Slot, Rotate 90 Degrees.
Slide Down Over Tank Ring to Hold Tank in Place.
Inserte el soporte del tanque en ranura, rote 90 grados.
Resbale abajo sobre el anillo del tanque hacia el tanque del asimiento en lugar.
IMPORTANT: Ensure hose
assembly does not contact the casting,
or any other parts which will get hot.
IMPORTANTE: asegure el
ensamblaje de manguera no entra en
contacto con el bastidor, o ningunas
otras piezas que consigan calientes.
Regulator Connection Facing Front.
Frente De los Revestimientos De la
Conexión Del Regulador
WARNING: Before proceeding with the following
steps, ensure you have read L.P. Gas Cylinder Hose
and Regulator sections of the USE AND CARE
MANUAL. The L.P. cylinder, if supplied with your
grill, has been shipped empty for safety reasons.
The cylinder must be purged of air and filled prior
to use. Follow all directions under L.P. Gas
Cylinder Filling section of the USE AND CARE
MANUAL.
Battery Care and Safety Tips
. Never dispose of batteries in fire, as they could explode.
. Do not attempt to recharge a battery unless the battery
specifically is marked "rechargeable."
. Do not store batteries loosely or carry them loose in your
pocket or purse � they can be shorted, leak or rupture due
to contact with metal objects.
. Remove worn-out batteries from equipment immediately.
. Always keep batteries out of the reach of young children.
. Nunca disponga de las baterÌas en fuego, pues podrÌan estallar.
. No procure recargar una baterÌa a menos que la baterÌa sea
especÌficamente "recargable marcado."
. No almacene las baterÌas libremente ni llÈvelas flojamente en
su bolsillo o monedero - pueden ser puestas en cortocircuito,
escape o romper debido al contacto con los objetos del metal.
. Quite las baterÌas gastadas del equipo inmediatamente.
. Guarde siempre las baterÌas fuera del alcance de niÒos jÛvenes.
Extremidades del cuidado y de la seguridad de la baterÌa
Inhaltsverzeichnis
Andere Fiesta Grill Handbücher
Fiesta
Fiesta EZT34545-P310 Bedienungsanleitung
Fiesta
Fiesta ESD45055-BC303 Bedienungsanleitung
Fiesta
Fiesta OUTDOOR GAS BARBEQUE EZA34545-B403 Bedienungsanleitung
Fiesta
Fiesta EZT40050-BC307 Bedienungsanleitung
Fiesta
Fiesta EZH24025-B403 Bedienungsanleitung
Fiesta
Fiesta EZA24025-B309 Bedienungsanleitung
Fiesta
Fiesta EZT40040-P407 Bedienungsanleitung
Fiesta
Fiesta EZT34535-T407 Bedienungsanleitung
Fiesta
Fiesta EA30035 Bedienungsanleitung
Fiesta
Fiesta EZT40050-B703 Bedienungsanleitung
Fiesta
Fiesta EZT45055-P342 Bedienungsanleitung
Fiesta
Fiesta Outdoor Gas Barbeque / Grill Bedienungsanleitung
Fiesta
Fiesta EZT40050-B405 Bedienungsanleitung
Fiesta
Fiesta EZT34545-B307 Bedienungsanleitung
Fiesta
Fiesta EZT34545-B338 Bedienungsanleitung
Fiesta
Fiesta EZT34545-B315 Bedienungsanleitung
Fiesta
Fiesta EZT34545-BC409 Bedienungsanleitung
Fiesta
Fiesta EZH30040-B301 Bedienungsanleitung
Fiesta
Fiesta Blue Ember Grills FG50069 Bedienungsanleitung
Fiesta
Fiesta COOK-RITE EL24027 Bedienungsanleitung
