Fiesta EZT45055-B319 Bedienungsanleitung

Outdoor Gas Barbeque / Grill

MODEL/MODELO -

Assembly Manual

Manual De la Asamblea

Please follow these instructions carefully. Much of

the hardware required to assemble this grill is in an

individually sealed bag that is identified with

respect to its application. These sealed bags will be

referenced in the appropriate assembly step.

Siga por favor estas instrucciones cuidadosamente.

Mucho del hardware requerido para montar esta

parrilla est· en un bolso individualmente sellado que

se identifique con respecto a su uso. Estos bolsos

sellados ser· n referidos al paso apropiado de la

asamblea.

WARNING ADVERTENCIA

Failure to follow all manufacturer's instructions

could result in serious personal injury and/or

property damage.

La falta de seguir las instrucciones de todo el

fabricante podÌa dar lugar a daÒos corporales

y/o a daÒos materiales serios

CAUTION /PRECAUCI”N

Some parts may contain sharp edges- especially as

noted in manual!wear protective gloves if necessary.

Algunas piezas pueden contener los bordes

agudos °- especialmente seg˙n lo observado

en manual! guantes protectores del desgaste en

caso de necesidad .

Fiesta Gas Grills LLC

One Fiesta Dr., Dickson TN, USA 37055

CUSTOMER SERVICE

TOLL FREE 1-800-396-3838

SERVICIO DE CLIENTE

PEAJE LIBREMENTE 1-800-396-3838

THIS GRILL IS FOR OUTDOOR USE

ONLY

Caution:

Read and follow all Saftey Statements, Assembly

Instructions, and Use and Care Manual Directions

before attempting to assemble and cook.

Installer / assembler:

Leave these instructions with consumer.

To Consumer:

Keep this manual for future reference.

ESTA PARRILLA EST¡ PARA EL USO

AL AIRE LIBRE SOLAMENTE

PrecauciÛn: Lea y siga todas las declaraciones de

Saftey, instrucciones de montaje, y uso y cuide las

direcciones manuales antes de procurar montar y

cocinar.

Instalador/ensamblador: Deje estas instrucciones

con el consumidor.

Al Consumidor:

Guarde este manual para la referencia futura.

NO TOOLS REQUIRED!

NINGUNAS HERRAMIENTAS

REQUIRIERON

EZT45055-B319

Install Wheels.

Wheel

Tank Support

Place Axle Through Wheel Center.

Push Axle into Clip Until it Snaps

in Place.

Install Leg Extensions.

Position LEFT LEG ASSEMBLY

as Shown and Insert Leg Extensions.

Turn Assembly Over and Tap Leg

Extensions Against a Hard Surface

(If Necessary) Until Fully Seated.

Axle

Wheel

Axle

Leg Extensions

Ayuda del Tanque

árbol

Rueda

árbol

Instalará las ruedas

Acomoda el árbol a través de centro de la

rueda. Empuje el árbol en el clip hasta que se

encaja a presión en lugar.

Extensiones de la

pierna

Instalar las extensiones de la

pierna. Acomoda el ensamblaje

izquierdo de la pierna según lo

mostrado e inserte las extensiones

de la pierna. Dé vuelta al ensam-

blaje las extensiones excesivas y

de la etiqueta de la pierna contra

una superﬁcie dura (en caso de

necesidad) hasta que está asen-

tado completamente.

casquillo del cubo

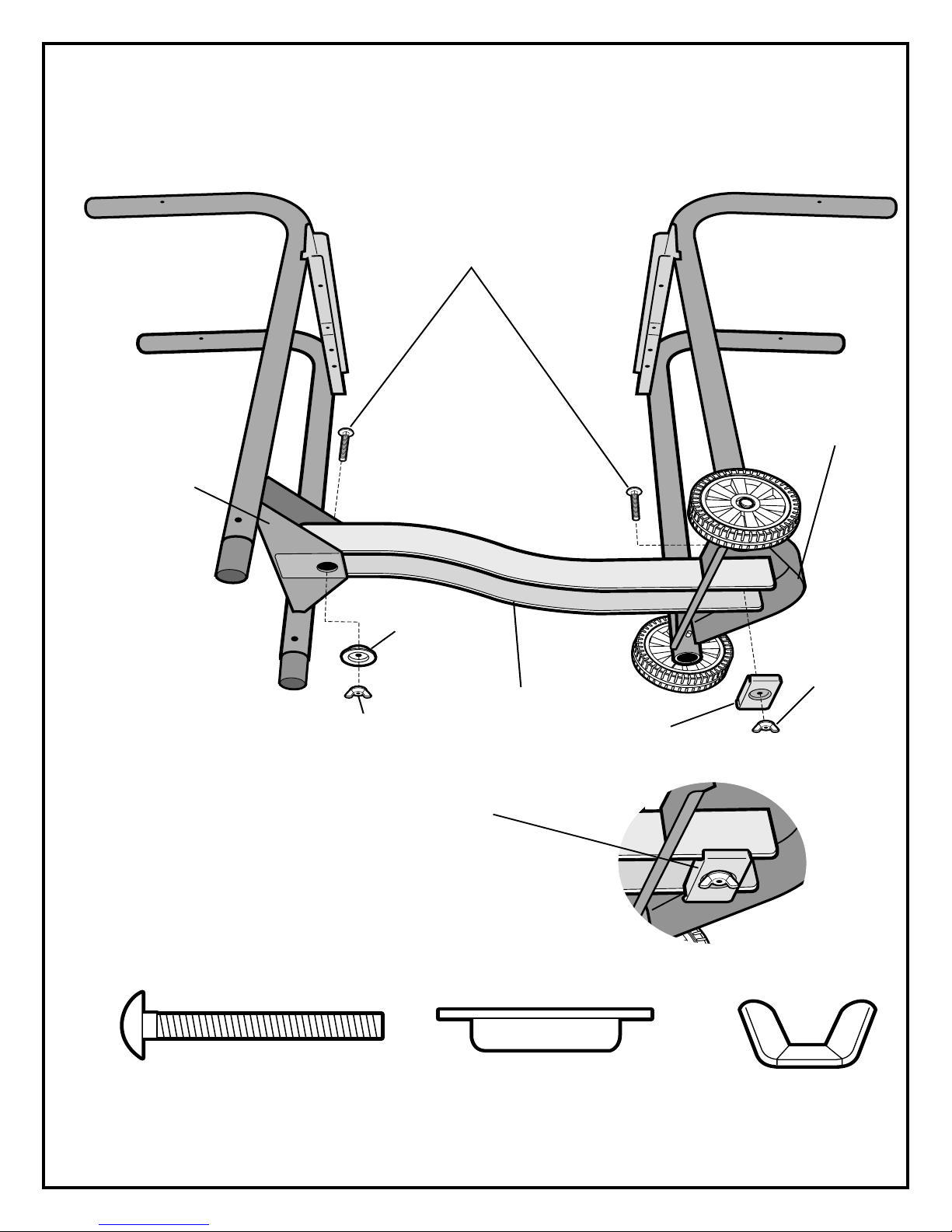

Install Cross Member as Shown.

Cross Member

Channel Clamp

Wing Nut

Carriage Bolt

Cup Washer

Wing Nut

Left End

Bottom Support

1/4" - 20 X 2-1/2" Carriage Bolt Cup Washer 1/4" Wing Nut

Channel Clamp Installed

Abrazadera Del Canal Instalada

Instale a miembro cruzado según lo mostrado.

perno del carro

miembro cruzado

arandela de la taza

tuerca de ala

1/4” - 20 x 2-1/2” perno del carro

ayuda del fondo

del extremo izqui-

erdo

Right End (Tank)

tanque del extremo

(derecho)

abrazadera del canal

#10-24 X 1-3/4" Carriage Bolt #10-24 Wing Nut

#10-24 X 1-3/4" el cerrojo del coche #10-24 la muez del ala

Install Front Panel.

Instalar el Panel Delantero

Install Back Support

Instale detrás la ayuda

1/4" Wing Nut

La Nuez del ala

Install Base Casting and Grease Cup Clip

Grease Cup Clip

Base Casting

Soup Can not Sup-

plied with Grill.

Instale el bastidor bajo y engrase el clip de la taza

bastidor bajo

La sopa no puede pro-

visto de la parrilla.

clip de la taza

Instalar hornilla de la H según lo mostrado.

Install H Burner as Shown.

"H" Burner

Hornilla De "H"

Attach Screw as Shown.

Install Console

as Shown.

Installation of Console to Leg Assembly.

Enlarged View of

Burner Installed.

Instale consola

según lo mostrado.

Note: Be Sure Valves

Fit into Burner Tubes

During Console Instal-

lation.

Nota: Este seguro que las válvu-

las encaje bien durante la insta-

lación de la consola.

Instalación de la consola al ensamblaje de la pierna.

Tornillo según lo mostrado.

Hook Electrode Wire to the

Igniter.

Enganche el alambre del

electrodo al encendedor.

Vista agrandada de la

hornilla instalada.

Install Side Shelf and Flame Trap.

Slide Shelf onto Legs.

Tabs on Underside of

Shelf will Snap into

Notches as Shown.

Instalar el desvío lateral del

estante y de llama.

Resbale el estante sobre

las piernas. Las tabulacio-

nes en el superﬁcie inferior

del estante se encajarán

a presión hacia muescas

según lo mostrado.

Install Lid, Handle, Temperature

Gauge, Cooking Grid, Warming

Rack, Hinge Clip, and Swing Rack.

Instale la tapa, manija, galga de la

temperatura, cocinando rejilla, el

estante que se calienta, el clip de la

bisagra, y el estante del oscilación.

Slide Side Burner Base

Assembly Over Legs Until

Front Trim Snaps into Place.

(Reference Side Shelf Instal-

lation.)

Install Push Pin Through

Rear Burner Base into

Leg as Shown.

Install Side Burner Valve

Bracket in Opening and

Rotate 90 Degrees Coun-

ter- Clockwise to Snap into

Place.

Install Side Burner Base Assembly

and Valve Attachment.

Instale la conexión

lateral del ensamb-

laje y de la válvula

de la hornilla.

Las piernas exce-

sivas de la hornilla

de la diapositiva del

ensamblaje lateral

de la base hasta

ajuste delantero se

encajan a presión

hacia lugar. (In-

stalación lateral

del estante de la

referencia.)

Instalar el contacto

del empuje a través

de base posterior

de la hornilla en

la pierna según lo

mostrado.

Instalar el corchete lateral de la válvula de la hornilla en la aper-

tura y rote 90 grados contrario en sentido de las agujas del reloj

al broche de presión en lugar.

Note:

Remove regulator and

side burner valve from

poly bag (assembly is fac-

tory attached to the rear

of the console).

Nota:

Quite el regulador y

la válvula lateral de la

hornilla de bolso poly

(el ensamblaje es fá-

brica asociada en la parte

trasera de la consola).

Install Side Burner.

#10-24 Wing Nut

Note: Hook Side Burner Electrode Wire to Igniter

Wire. (Rear Side of Console)

Instalar la conexión lateral

Nota: Conecta el electrodo del quemador del lado al

el alambre de encender. (Consola de atras)
