Úvod

Vážený zákazníku,

děkujeme za důvěru, kterou jste nám projevili zakoupením tohoto výrobku.

Výrobek byl podroben testům spolehlivosti, bezpečnosti akvality předepsaných normami apředpisy Evropské unie.

S jakýmikoli dotazy se obraťte na naše zákaznické aporadenské centrum:

www.fortum.cz [email protected] Tel.: +420 577 599 777

Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika

Datum vydání: 18. 2. 2020

I. Charakteristika –účel použití

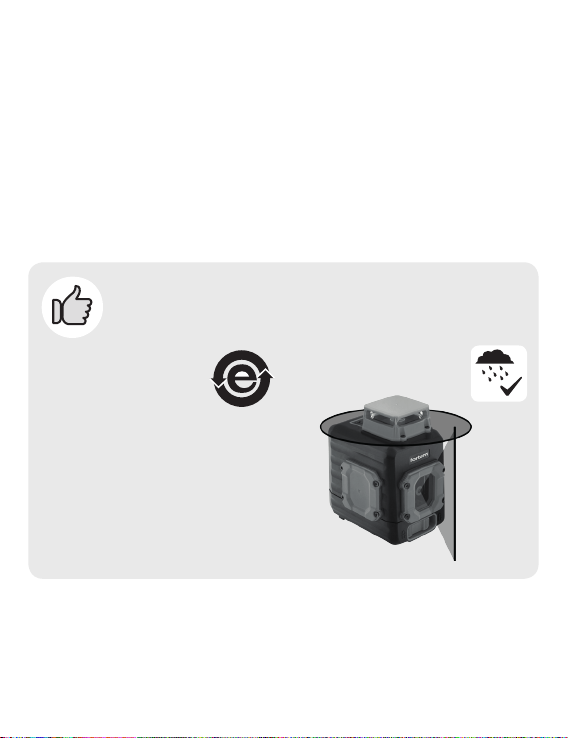

Samonivelační křížový liniový laser zelený 1H360°×1V promítá jednu vodorovnou

rovinu vrozsahu 360° (celá rovina) ajednu vertikální linii, která je kolmá na

promítnutou vodorovnou rovinu a vmístě střetu vytváří kříž. Přístroj umožňuje promítat

vodorovnou rovinu a/nebo vertikální linii.

yPrincip funkce samonivelační

automatiky spočívá vtom, že

pokud laserový přístroj není naklo-

něn ovíce než 4° od vodorovné

roviny, přístroj promítnutou linií či rovinou po

ustálení automaticky vymezí vodorovnou rovinu

či svislou linii. Pokud poloha přístroje překročí

rozsah samonivelace, laserové linie budou blikat

a samonivelace nebude možná.

yNastavení vyšší/nižší intenzity jasu laserových

paprsků umožňuje přístroj používat vprostředí

sméně příznivými světelnými podmínkami

nebo pro větší měřenou vzdálenost.

yDíky IP54 lze přístroj používat iza

deštivého počasí.

3CZ

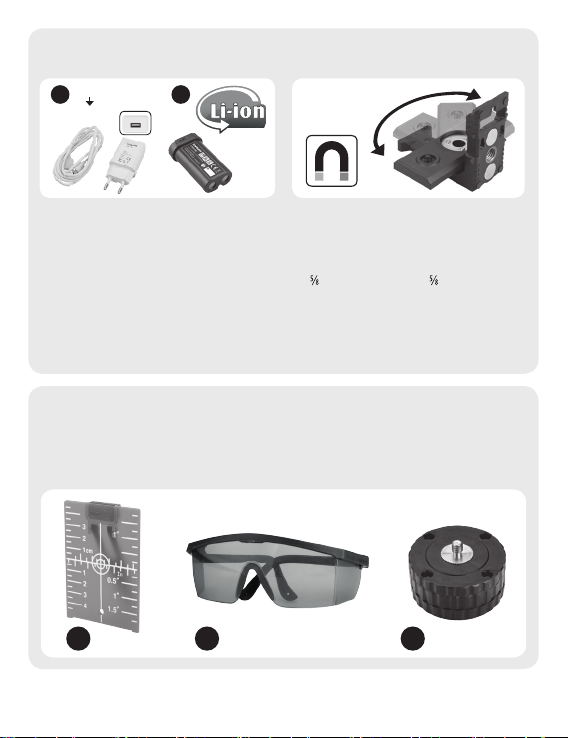

PŘÍSTROJ LZE NAPÁJET

NÁSLEDUJÍCÍMI ZPŮSOBY:

5200 mAh

3,7 V

21 230 V

~50 Hz

USB-A

USB-C

technology

1) Připojením USB kabelu do laserovéhopří-

stroje bez baterie v přístroji, který je dodá-

ván společně sAC/DC síťovým adaptérem sUSB

výstupem.

2) Nabíjecí Li-ion baterií v přístroji, která se nabíjí

buď přímo ve vypnutémlaserovém přístroji připoje-

ním USB napájecího kabelu do konektoru laserového

přístroje nebo se baterie nabijí vyjmutá zpřístroje

připojením USB kabelu přímo do konektoru baterie.

yLaserový přístroj lze našroubovat na vychylovací

rameno magnetického držáku, který lze díky

magnetům uchytit na magnetický povrch nebo jej

našroubovat na stativ (držák má závit pro stativ ¼"

a ") či našroubovat na závit ( ") na stěně.

yPřístroj lze připevnit na stativ s ¼" závitem

(stativ není součástí dodávky).

yPřístroj je dodáván vpraktické tašce pro ochranu

před poškozením při manipulaci.

DOPORUČENÉ PŘÍSLUŠENSTVÍ KZAKOUPENÍ VPŘÍPADĚ POTŘEBY

1) Zelený terčík pro zvýraznění průsečíku lasero-

vých linií; obj.č.: 8823396

2) Zelené brýle pro lepší viditelnost laserových

linií; obj.č.: 8823399

3) Rotační šroub (adaptér) pro otáčení přístroje

na stativu, závit ¼"; obj. č.: 8823919

1 2 3

II. Technická specikace

Označení modelu/objednávací číslo 4780209

Paprsky laseru 1H360°×1V 1)

Barva laserového paprsku zelená

Max. doporučená vzdálenost zaměření 30 m2)

Přesnost nivelace horizontální avertikální ±0,3 mm/m

Rozsah samonivelace 4° ±1°

Čas samonivelace ≤ 3s

Krytí IP 54

Závit pro připevnění na stativ 1/4"

Okolní teplota pro provoz -10°C ~ +40°C

Vlnová délka laserového paprsku 510 nm

Výkon laserového paprsku <1mW

Třída laseru 2

Hmotnost (bez baterie) 0,46 kg

Rozměry 95 × 114× 71 mm

MOŽNOSTI NAPÁJENÍ:

1) Dodávanou nabíjecí Li-ion baterií 3,7 V DC/ 5200 mAh/19,24 Wh

Nabíjecí konektor baterie:

mikro-USB, typ C

2) Připojením USB kabelu a AC/DC adaptéru s výstupem 5,0 VDC/1A

Typ koncovky USB kabelu:

mikro-USB, typ C

1) Označení 1H360°×1V vyjadřuje, že laserovými

liniemi je vymezena celá vodorovná rovina vrozsahu

360° a 1Vvyjadřuje promítnutí jedné vertikální linie

kolmé na vodorovnou rovinu v rozsahu cca 130°.

2) Max. vzdálenost měření závisí na intenzitě světla

vprostoru. Uvedená max. doporučená vzdálenost

platí pro interiéry za standardních světelných

podmínek. Zméně intenzivního světla může být

pracovní vzdálenost 40-60 m. Pro zlepšení viditel-

nosti laserové linie lze upravit světelné podmínky

vprostoru, nastavit větší jas laserových linií, dále lze

použít např. zelený terčík, zelené brýle pro zvýraz-

nění laserových linií, viz. Doporučené příslušenství

uvedené výše.

5CZ

III. Součásti a ovládací prvky



Obr. 2

Obr.2, pozice-popis

1) Okénko pro projekci vodorovné roviny

2) Okénko pro projekci vertikální linie

3) Přepínač pro zapnutí/vypnutí přístroje

4) USB konektor pro napájení přístroje

bez baterie/pro nabíjení baterie

5) Tlačítko pro nastavení jasu laserových

linií – indikace LED kontrolkou nad ním

6) Ukazatel úrovně nabití baterie

7) Ovládací tlačítko (zapnutí/vypnutí/projekce roviny)

8) Závit ¼" pro montáž přístroje na stativ

9) Kryt úložného prostoru baterií

10) Úložný prostor baterie



Obr. 3

Obr.3, pozice-popis

1) Magnety pro uchycení držáku na magnetický povrch

2) Závit pro našroubování držáku na

závit ve vodorovné poloze

3) Vychylovací rameno držáku pro

potřebu nasměrování přístroje

4) Závit ¼" a " pro našroubování držáku na stativ

IV. Nabití baterie

yBaterii lze nabít buď přímo ve vypnutémlaserovém

přístroji nebo lze baterii pro nabíjení zlaserového

přístroje vyjmout a nabít ji samostatně připojením

konektoru USB kabelu do USB portu v baterii. Do

konektoru vyjmuté baterie nebo konektoru laserového

přístroje sbaterií zasuňte koncovku USB kabelu, který

následně připojte k dodávanémusíťovému adaptéru s

výstupem 5V DC/1 A nebo do USB portu počítače.

•VÝSTRAHA

yKnabíjení baterie či knapájení laserového přístroje

smí být použit síťový adaptér s USB výstupem

5V/1A DC nebo případně USB port počítače. Použití

jiné baterie či nabíječky může způsobit požár

nebo výbuch vdůsledku nevhodných výstupních

parametrů

•VÝSTRAHA

yPřed nabíjením řádně zkontrolujte, zda není

poškozen síťový adaptér, baterie či laserový přístroj

a ověřte zda nemají poškozeny, deformovány či

zaneseny konektory. Vpřípadě poškození je nepouží-

vejte a zajistěte náhradu za bezvadný originální kus.

Náhradní díly jsou uvedeny dále vtextu.

•VÝSTRAHA

yBaterii nabíjejte vrozsahu okolní teploty +10°C

až 40°C.

•UPOZORNĚNÍ

yPři napájení přístroje prostřednictvím USB kabelu

dochází současně knabíjení baterie, pokud je vpří-

stroji vložena, baterii to však neprosívá a pro její delší

životnost doporučujeme baterii zpřístroje vyjmout.

1) Nabíjecí konektor USB kabelu zasuňte do mikro-USB

zásuvky laserového přístroje (obr. 2, pozice 4) nebo

mikro USB portu baterie.

2) USB kabel připojte do USB zásuvky počítače nebo do

USB zásuvky dodávaného síťového adaptéru.

3) Před zasunutím zásuvkové vidlice síťového adaptéru

do zásuvky snapětím nejprve ověřte, zda je napětí

vzásuvce vrozsahu 100-240 ~50/60 Hz. Síťový

adaptér lze používat vtomto rozsahu napětí při

uvedených frekvencích.

4) Po nabití nejprve odpojte USB nabíjecí kabel od

zdroje napájení a poté od baterie nebo od laserové-

ho přístroje dle možnosti způsobu nabíjení.

SIGNALIZACE PROCESU NABÍJENÍ

ANABITÍ VYJMUTÉ BATERIE

yPři nabíjení vyjmuté baterie bude LED kontrolka

uUSB portu blikat červeně.

yPo nabití bude LED kontrolka nepřerušovaně svítit

zeleně (případně přerušovaně blikat zeleně).

•UPOZORNĚNÍ

yNemůže dojít kpřebití baterie zdůvodu integrované

elektronické ochrany baterie.

SIGNALIZACE PROCESU NABÍJENÍ

A NABITÍ BATERIE VLOŽENÉ

VPŘÍSTROJI

yProces nabíjení je signalizován postupně přibývají-

cími čtyřmi bateriovými články v ukazateli úrovně

nabití na přístroji (obr.2, pozice 6).

yPo ukončení nabíjení budou všechny články vsymbo-

lu baterie trvale a nepřerušovaně svítit červeně.

•UPOZORNĚNÍ

yNemůže dojít kpřebití baterie zdůvodu integrované

elektronické ochrany baterie.

•UPOZORNĚNÍ

yPrávo na změnu uvedené signalizace procesu nabíje-

ní a nabití oproti uvedenému vyhrazeno.

7CZ

V. Napájení přístroje

a) Vpřípadě napájení laserového přístroje spoužitím

baterie, odkryjte kryt úložného prostoru baterie

(obr.2, pozice 9) a do přístroje vložte plně nabitou

baterii.

b) Vpřípadě napájení laserového přístroje prostřednic-

tvím USB kabelu nejprve zúložného prostoru baterie

vyjměte baterii a poté konektor USB kabelu připojte

do konektoru přístroje (obr.2, pozice 4) a následně

USB kabel připojte ke zdroji napájení.

•UPOZORNĚNÍ

yPři napájení přístroje prostřednictvím USB kabelu

dochází současně knabíjení baterie, pokud je vpří-

stroji vložena, baterii to však neprosívá a z důvodu

zachování co nejdelší životnosti baterie, ji doporuču-

jeme z přístroje vyjmout.

•VÝSTRAHA

yKnapájení přístroje používejte pouze dodávanou

Li-ion baterii nebo stejný typ USB kabelu a síťový

adaptér sUSB výstupem 5V/1A DC určený pro nabí-

jení baterií elektroniky (mobilních telefonů apod.)

nebo USB port počítače. Obecně platí, že nabíječky

sUSB výstupem určené pro nabíjení baterií, např.

mobilních telefonů, automaticky nastaví optimální

velikost nabíjecího proudu pro bezpečné nabití

baterie, přičemž nabíjení baterie je automatiky

ukončeno po plném nabití, aniž by došlo kjejímu

přebíjení. Použití jiné baterie či jiného typu síťového

adaptéru může způsobit požár či výbuch vdůsledku

nevhodných výstupních parametrů.

VI. Provoz přístroje

ZAPNUTÍ PŘÍSTROJE

1) Laserový přístroj postavte na stabilní vodorovnou

plochu nebo přístroj našroubujte na závit stativu

(není součástí dodávky), či přístroj našroubujte na

vychylovací rameno držáku, který poté uchyťte na

magnetický povrch nebo našroubujte na stativ.

•UPOZORNĚNÍ

yStativ či držák je nutné vyrovnat do vodorovné

polohy, jinak bude překročen rozsah samonivelace

asamonivelační automatika nebude fungovat.

2) Přepínač (obr.2, pozice 3) přepněte do pozice

odemknutého visacího zámku, tím dojde kprojekci

vodorovné roviny vrozsahu 360° a svislé linie (pozn.:

svislá linie je v rozsahu cca 130°).

3) Stiskáváním ovládacího tlačítka (obr.2, pozice 7)

nastavte projekci vodorovné roviny a/nebo svislé linie.

•UPOZORNĚNÍ

yProvedením kroku 2) je přístroj nastaven vrežimu

automatické nivelace a vtomto stavu nesmí být pří-

stroj přenášen, nakláněn, překlápěn apod., protože je

odblokován samonivelační mechanizmus a mohlo by

dojít kpoškození přístroje. Pro přenášení přístroje

(manipulaci) přepínač přepněte do pozice uzamknu-

tého visacího zámku, kdy bude samonivelační

mechanizmus zaaretován.

yPrincip funkce samonivelační automa-

tiky spočívá vtom, že pokud laserový

přístroj není nakloněn ovíce než 4° od

vodorovné roviny, přístroj promítnutou

linií či rovinou po ustálení automaticky vymezí vodo-

rovnou rovinu či svislou linii. Pokud poloha přístroje

překročí rozsah samonivelace, laserové linie budou

blikat a samonivelace nebude možná.

ZMĚNA INTENZITY SVĚTLA JASU

LASEROVÝCH LINIÍ

yZa méně příznivých světelných podmínek nebo pro

větší měřenou vzdálenost lze upravit jas (intenzitu

světla) laserových linií stisknutím tlačítka (obr.2,

pozice 5). Při nastavení nižší intenzity jasu bude

svítit LED kontrolka nad tlačítkem. Při nastavení vyšší

intenzity jasu LED kontrolka svítit nebude.

VYPNUTÍ PŘÍSTROJE

yPřístroj vypněte přepnutím přepínače (obr.2,

pozice 3) do pozice uzamknutého visacího zámku.

Přepnutím přepínače do pozice uzamknutého

visacího zámku dojde kzhasnutí laserových linií

akzajištění samonivelačního mechanismu.

•VÝSTRAHA

yPřístroj nepřenášejte, nenaklánějte apod., pokud

nemá přepínač (obr.2, pozice 3) vpoloze uzamknu-

tého visacího zámku, jinak hrozí poškození samoni-

velačního mechanizmu přístroje a zasažení očí osob

laserovým paprskem.

Poznámka:

yPřístroj nemá možnost projekce při zajištěné (zablo-

kované) nivelační automatice.

VII. Údržba přístroje

anáhradní díly

ÚDRŽBA PŘÍSTROJE

A NÁHRADNÍ DÍLY

yKčištění plastového krytu přístroje použijte vlhkou

textilii, nepoužívejte agresivní čistící prostředky či

rozpouštědla, došlo by kpoškození krytu.

yKčištění okének výstupu laseru používejte vlhčené

ubrousky určené kčištění brýlí a optických přístrojů.

PŘÍSLUŠENSTVÍ KZAKOUPENÍ

VPŘÍPADĚ POTŘEBY

yNabíjecí Li-ion baterie 3,7 VDC 5200 mAh;

19,24Wh; mikro USB -typ C; obj.č.: 4780216B

yZelený terčík pro zvýraznění průsečíku laserových

linií; obj.č.: 8823396

yZelené brýle pro zvýraznění laserových linií;

obj.č.: 8823399

yRotační šroub (adaptér) pro otáčení přístroje na

stativu, závit ¼"; obj. č.: 8823919

yDržák magnetický svychylovacím ramenem do

strany, šroub pro přístroj ¼"; závity pro uchycení

držáku: ¼" a "; obj. č.: 8823921

Poznámka:

yV případě potřeby náhrady nabíječky sUSB výstupem

5V/1A DC lze použít USB nabíječku jiných značek na

trhu svýstupem 5V/1A DC nebo USB port počítače.

Obecně platí, že nabíječky baterií sUSB výstupem

5V DC optimalizují velikost nabíjecího proudu pro

bezpečné nabíjení baterie a nabíjení ukončí, jakmile

je baterie plně nabita, takže nemůže dojít kpřebití

baterie či kpoškození baterie.

9CZ

VIII. Bezpečnostní

pokyny pro laserový

přístroj

yZamezte používání přístroje malými dětmi, fyzicky,

duševně nezpůsobilými osobami a nepoučenými oso-

bami. Dbejte na to, aby si děti spřístrojem nehrály.

yZ přístroje neodstraňujte technický štítek.

yNikdy se nedívejte do laserového paprsku. Mohlo by

dojít k poškození zraku. Pokud dojde kzasažení

očí laserovým paprskem, ihned zavřete oči

auhněte hlavou zlinie paprsku. K ochraně očí

před laserem nelze použít běžné ochranné prostřed-

ky zraku jako např. sluneční brýle s UV filtrem. Nikdy

paprsek nesledujte optickými přístroji.

yNikdy nesměřujte laserový paprsek na osoby, zvířata,

ani sami na sebe.

yPřístroj nepoužívejte v prostředí s nebezpečím výbu-

chu či požáru, kde se vyskytují hořlaviny, hořlavé

plyny nebo prach.

yPřístroj nerozebírejte a žádným způsobem neu-

pravujte.

yNesměřujte paprsek na odrazové plochy. Mohlo by

dojít k odklonu paprsku a zasažení očí osob.

yPokud laser nepoužíváte, vypněte jej. Mohlo by dojít

k zasažení očí.

yPřístroj nedávejte do blízkosti datových nosičů,

kardiostimulátorů a přístrojů citlivých na mag-

netické pole. Magnetické pole by mohlo způsobit

ztrátu dat, ohrozit život uživatele skardiostimu-

látorem nebo poškodit citlivé přístroje.

yPřístroj umisťujte na stabilní povrch na bezpečném

místě.

yLaserový přístroj je citlivé zařízení, a proto jej chraňte

před nárazy a nešetrnou manipulací. Okénka výstupu

laserových paprsků chraňte před rozbitím.

IX. Bezpečnostní pokyny

pro síťový adaptér

yPřed nabíjením si přečtěte návod kpoužívání.

ySíťový adaptér je určen pouze pro nabíjení uvnitř

prostor. Je nutné ji chránit před deštěm, vysokou

vlhkostí a teplotami nad 40 °C.

yZamezte používání síťového adaptéru osobám

(včetně dětí), jimž fyzická, smyslová nebo mentální

neschopnost či nedostatek zkušeností a znalostí

zabraňuje v bezpečném používání spotřebiče bez

dozoru nebo poučení. Děti si se spotřebičem nesmějí

hrát. Obecně se nebere v úvahu používání nabíječky

velmi malými dětmi (věk 0-3 roky včetně) a pou-

žívání mladšími dětmi bez dozoru (věk nad 3 roky

pod 8let). Připouští se, že těžce hendikepovaní lidé

mohou mít potřeby mimo úroveň stanovenou touto

normou (EN 60335).

yPři nabíjení zajistěte větrání, neboť při nabíjení může

dojít kúniku par, je-li baterie mechanicky poškozena.

ySíťový adaptér chraňte před poškozením. Zásuvkovou

vidlici chraňte před deformací a jiným mechanickým

poškozením. USB výstup nabíječky chraňte před

vniknutím mechanických částic, vody a vodivým

přemostěním kontaktů, které by mohly výstup zkra-

tovat, např. přelepením páskou.

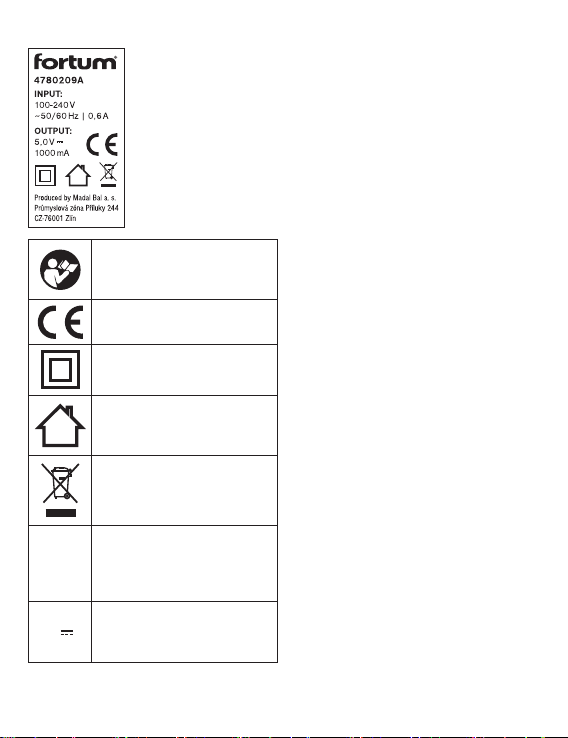

Význam značení na síťovém adaptéru:

Před použitím síťového adaptéru si

přečtěte návod kpoužívání aje nez-

bytné porozumět značení na přístroji.

Splňuje příslušná ustanovení

harmonizačních předpisů EU.

Zařízení třídy ochrany II.

Adaptér chraňte před deštěm,

vysokou vlhkostí avniknutím

vody. Používejte jej vmístnosti.

Elektrozařízení nevyhazujte

do směsného odpadu, viz. dále

odstavec likvidace odpadu.

INPUT:

120-240 V

~50/60 Hz

| 0,6 A

Rozsah napájecího napětí,

frekvence anapájecí proud.

OUTPUT:

5,0 V

/1000 mA

Výstupní napětí aproud adaptéru.

Tabulka 1

X. Doplňkové

bezpečnostní pokyny

pro baterii

yBaterii chraňte před deštěm, mrazem, vysokou

vlhkostí, teplotami nad 50°C, před mechanickým

poškozením (např. pádem) a nikdy ji neotvírejte

anespalujte. Před uskladněním laserového přístroje

zněj vyjměte baterii a plně ji nabijte. Baterii skla-

dujte plně nabitou a vyjmutou z přístroje a zdůvodu

udržení co nejdelší životnosti ji po několika měsících

(nejdéle po šesti měsících) plně nabijte.

yBaterii nabíjejte vrozmezí teploty 10°C až 40°C.

yKontakty baterie chraňte před znečištěním, defor-

mací či jiným poškozením a zamezte vodivému

přemostění kontaktů baterie přelepením konektorů

např. lepící páskou, aby nedošlo ke zkratování

baterie, vjehož důsledku může dojít kpožáru či

výbuchu.

yZajistěte, aby si sbaterií nehrály děti.

Inhaltsverzeichnis

Sprachen:

Andere fortum Laser-Nivelliergerät Handbücher

fortum

fortum 4780214 Montage- und Bedienungsanleitung

Beliebte Laser-Nivelliergerät Handbücher anderer Marken

Nedo

Nedo ET-5 Bedienungsanleitung

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Bedienungsanleitung

LaserLiner

LaserLiner X2-Laser Bedienungsanleitung

Spectra

Spectra LL300N Bedienungsanleitung

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Bedienungsanleitung

Nedo

Nedo Crossliner 4 Bedienungsanleitung

Lasertec

Lasertec FX360G Bedienungsanleitung

Flex

Flex ALC 8 Bedienungsanleitung

Black & Decker

Black & Decker LZR5 Bedienungsanleitung

Johnson

Johnson 40-6692 Bedienungsanleitung

Cocraft

Cocraft HL 20-SG Bedienungsanleitung

Zircon

Zircon iLine Bedienungsanleitung

HWH

HWH 310 SERIES Bedienungsanleitung

Leica

Leica iCON robot 60 Bedienungsanleitung

LaserLiner

LaserLiner SuperCross-Laser SCL 2 Bedienungsanleitung

LaserLiner

LaserLiner ActiveFinder XP Bedienungsanleitung

DeWalt

DeWalt DW082 Bedienungsanleitung

imex

imex EL20 Bedienungsanleitung

fortum 4780209 Montage- und Bedienungsanleitung

Beliebte Laser-Nivelliergerät Handbücher anderer Marken
