Franke F5LT2005 Bedienungsanleitung
ZMI_001_2030066500-F5LT2005_#SALL_#AQU_#V1.fm / 30.09.21
F5
F5LT2005
2030066500
7612982289101
DE Montage- und Betriebsanleitung Thermostat-Einbaubatterie
EN Installation and operating instructions Thermostatic in-wall mixer
FR Notice de montage et de mise en service Mitigeur encastré thermostatique
ES Instrucciones de montaje y servicio Batería empotrable de termostato
IT Istruzioni per il montaggio e l'uso Miscelatore termostatico a incasso
NL Montage- en bedrijfsinstructies Thermostaat-inbouwkraan
PL Instrukcja montażu i obsługi Termostatyczna bateria podtynko
SV Monterings- och driftinstruktion Termostatenhet för dold montering
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Seinäasennettava termostaattiha
RU Инструкция по монтажу и вводу в эксплуатацию
ZMI_001_2030066500-F5LT2005_#SALL_#AQU_#V1.fm
- 2 -
- 3 -
ZMI_001_2030066500-F5LT2005_#SALL_#AQU_#V1.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!
► Set the scald protection after assembly has
been completed.
► Nach erfolgter Montage den
Verbrühungsschutz einstellen.
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 1-5 bar ► Empfohlener Fließdruck 1-5 bar
► Volume flow at 3 bar (38 °C) flow pressure
14 l/min
► Volumenstrom bei 3 bar (38 °C) Fließdruck
14 l/min
► Bypass volumetric flow Thermal
disinfection at 3 bar 3,3 l/min
► Thermostatic scald protection according to
DIN EN 1111
► maximum operating temperature
- continuous operation 70 °C
- short-term (<10 min) 80 °C
► Volumenstrom Bypass Thermische
Desinfektion bei 3 bar 3,3 l/min
► Thermostatischer Verbrühungsschutz laut
DINEN1111
► maximale Betriebstemperatur
- Dauerbetrieb 70 °C
- Kurzzeit (<10 min) 80 °C
EN
DE
ZMI_001_2030066500-F5LT2005_#SALL_#AQU_#V1.fm
- 4 -
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Przed instalacją przepłukać rury!
► Po przeprowadzeniu montażu ustawić
zabezpieczenie przed poparzeniem!
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Spola igenom rörledningarna före
installation!
► Ställ in skållningsskyddet efter
installationen!
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 1-5 barów ► Rekommenderat hydrauliskt tryck 1-5 bar
► Objętościowe natężenie przepływu przy
ciśnieniu 3 barów (38 °C) 14 l/min
► Volymstrom vid 3 bar (38 °C) hydrauliskt
tryck 14 l/min
► Przepływ obejściowy Dezynfekcja
termiczna przy 3 barach 3,3 l/min
► Volymflöde bypass termisk desinfektion vid
3 bar är 3,3 l/min
► Termostatstyrt skållningsskydd enligt
DINEN1111
► Maximal driftstemperatur
- Kontinuerlig drift 70 °C
- Kort tid (< 10 min) 80 °C
► Termostatyczne zabezpieczenie przed
poparzeniem zgodnie z DIN EN 1111
► Maksymalna temperatura eksploatacji
-Praca sta
ł
a 70 °C
- Czas krótki (<10 min) 80 °C
PL
SV
- 5 -
ZMI_001_2030066500-F5LT2005_#SALL_#AQU_#V1.fm
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Régler le dispositif de protection contre les
brûlures après le montage!
► Po úspěšné montáži nastavte ochranu proti
opaření!
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► Provozovat armaturu jen s originálními
sítky a zařízeními proti zpětnému toku!
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Maximální provozní tlak 10 bar
► Doporučený průtočný tlak 1-5 bar
► Prùtok pøi prùtoèném tlaku 3 bar (38 °C)
14 l/min
► Objemový průtok – bypass Tepelná
dezinfekce při 3 bar 3,3 l/min
► Termostatická ochrana proti opaøení podle
normy DIN EN 1111
► Maximální provozní teplota
- Doba provozu 70 °C
- Krátký čas (< 10 min.) 80 °C
► Pression de service maximale 10 bars
► Pression dynamique recommandée
1-5 bars
► Débit volumique pour 3 bars (38 °C) de
pression dynamique 14 l/min
► Débit volumique de la dérivation de
désinfection thermique à 3 bar 3,3 l/min
► Protection thermostatique contre les
échaudures selon DIN EN 1111.
► Température de fonctionnement maximale
- Fonctionnement continu 70 °C
- Courte période (< 10 min) 80 °C
FR
CS
ZMI_001_2030066500-F5LT2005_#SALL_#AQU_#V1.fm
- 6 -
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► Kun asennus on tehty, säädä
palovammasuoja!
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► Tras finalizar el montaje, ajustar la
protección contra escaldaduras.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Suurin käyttöpaine 10 bar
► Suositeltava virtauspaine 1-5 bar
► Tilavuusvirta 3 barin (38 °C)
virtauspaineella 14 l/min
► Tilavuusvirran ohituksen terminen
desinfiointi 3 baarissa 3,3 l/min
► Termostaattinen kuumavesisuoja
DIN EN 1111 mukaan
► Maksimaalinen käyttölämpötila
- Jatkuva käyttö 70 °C
- Lyhyt aika (<10 min) 80 °C
► Presión máxima de servicio 10 bares
► Presión de flujo recomendada 1-5 bares
► Flujo volumétrico con 3 bares (38 °C) de
presión de flujo 14 l/min
► Caudal de derivación de desinfección
térmica a 3 bar 3,3 l/min
► Protección termostática frente a
escaldaduras según DIN EN 1111.
► Temperatura de servicio máxima
- Funcionamiento continuo 70 °C
- Tiempo breve (< 10 min) 80 °C
ES
FI
- 7 -
ZMI_001_2030066500-F5LT2005_#SALL_#AQU_#V1.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Sciacquare le tubazioni prima di installare!
► A montaggio avvenuto impostare la
protezione dalle scottature!
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Перед инсталляцией промыть трубки!
► После произведенного монтажа
настроить защиту от ожогов!
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 1-5 bar
► Portata volumetrica a 3 bar (38 °C)
di pressione idraulica 14 l/min
► Portata in volume bypass disinfezione
termica a 3 bar 3,3 l/min
► Protezione antiscottatura termostatica
secondo DIN EN 1111.
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1-5 бар
► Объёмный расход при гидравлическом
напоре 3 бар (38 °C) 14 л/мин
► Объемный расход для байпаса при
термической дезинфекции: при 3 бар —
3,3 л/мин
► Термостатическая система защиты от
ожога горячим паром/жидкостью
согласно стандарту DIN EN 1111.
► Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
►
М
аксимальная рабочая температура
- Непрерывный режим работы 70 °C
- Короткое время (<10 мин) 80 °C
IT
RU
ZMI_001_2030066500-F5LT2005_#SALL_#AQU_#V1.fm
- 8 -
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Voor installatie buisleidingen spoelen!
► Na de montage de beveiliging tegen
verbranding door te heet weter instellen!
► Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 1-5 bar
► Volumestroom bij 3 bar (38 °C)
dynamische druk 14 l/min
► Volumestroom bypass thermische
desinfectie bij 3 bar 3,3 l/min
► Thermostatische beveiliging tegen
verbranding volgens DIN EN 1111.
► Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
NL
www.franke.com
- 9 -
ZMI_001_2030066500-F5LT2005_#SALL_#AQU_#V1.fm

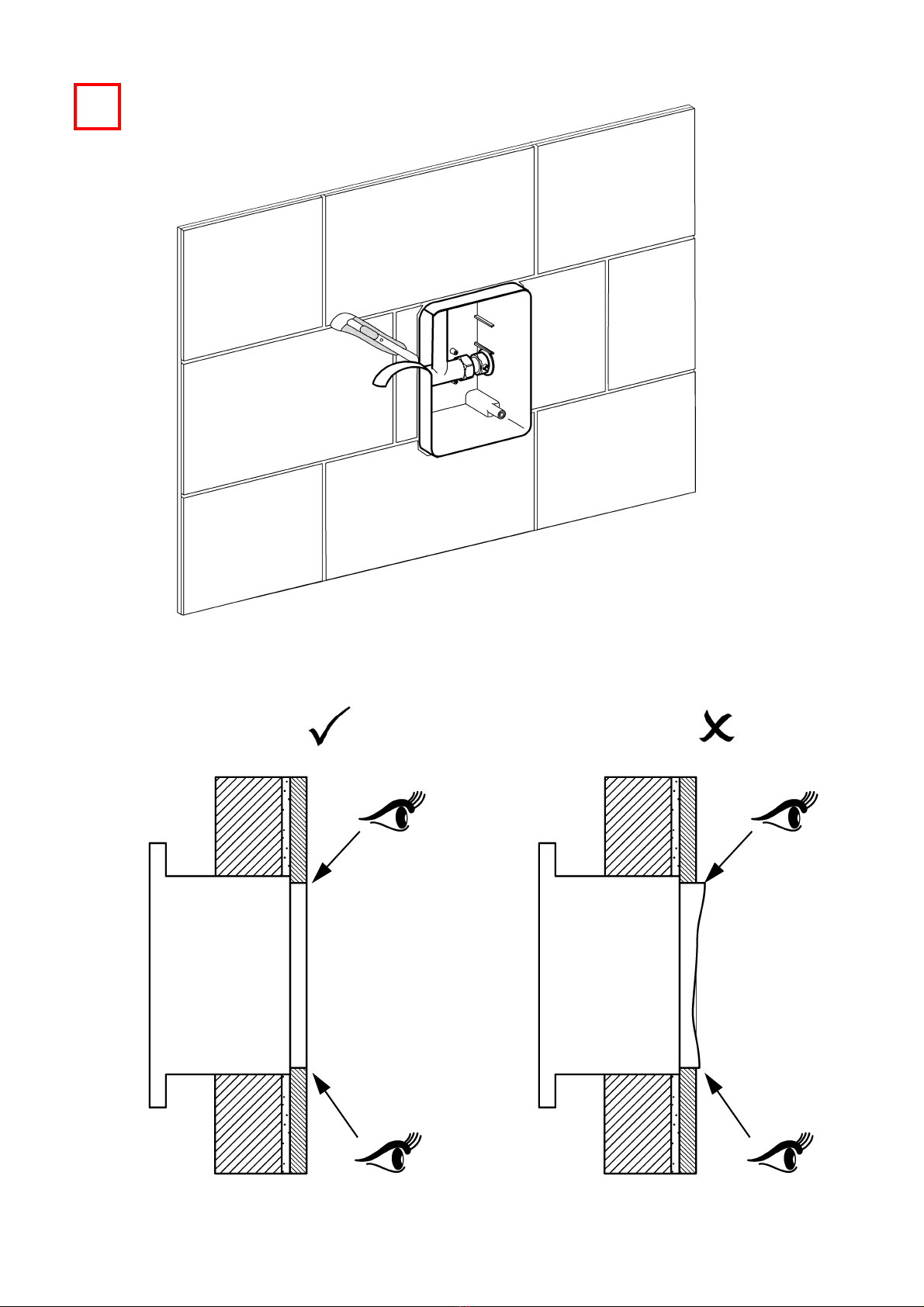

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
27 mm
30 mm
5mm 3mm
3mm
2,5 mm
1
ZMI_001_2030066500-F5LT2005_#SALL_#AQU_#V1.fm
- 10 -
2
Dieses Handbuch passt für folgende Modelle
2
Inhaltsverzeichnis
Andere Franke Badezimmerarmatur Handbücher
Franke
Franke F5ST2032 Bedienungsanleitung
Franke
Franke 7612210067174 Bedienungsanleitung
Franke
Franke RODAN RODX607TT Bedienungsanleitung
Franke
Franke ANMX460 Bedienungsanleitung
Franke
Franke F3S-Mix Bedienungsanleitung
Franke
Franke PRTR0006 Bedienungsanleitung
Franke
Franke EXOS611EX Bedienungsanleitung
Franke
Franke STRATOS STRX605E Bedienungsanleitung
Franke
Franke STRATOS STRX671E Bedienungsanleitung
Franke
Franke AQRM668 Bedienungsanleitung
Franke
Franke Janus JSD Series Bedienungsanleitung
Franke
Franke ACXX2021 Bedienungsanleitung
Franke
Franke MIRANIT F5 F5SM2024 Bedienungsanleitung
Franke
Franke FRESNO FSG 611-88 Bedienungsanleitung
Franke
Franke CHRX670 Bedienungsanleitung
Franke
Franke MIRANIT F5 Series Bedienungsanleitung
Franke
Franke RODAN RODX607TT Bedienungsanleitung
Franke
Franke EXOS676 Bedienungsanleitung
Franke
Franke F5ST2020 Bedienungsanleitung
Franke
Franke AQRE431 Bedienungsanleitung
