Franke F5LT2022 Bedienungsanleitung
ZMI_001_2030066541-F5LT2022_#SALL_#AQU_#V1.fm / 06.12.21
F5
F5LT2022
2030066541
7612982289194
DE Montage- und Betriebsanleitung Duschpaneel Edelstahl
EN Installation and operating instructions Shower panel stainless steel
FR Notice de montage et de mise en service Panneau de douche en acier inox
ES Instrucciones de montaje y servicio Panel de ducha de acero inoxida
IT Istruzioni per il montaggio e l'uso Pannello doccia in acciaio inox
NL Montage- en bedrijfsinstructies douchepaneel roestvrij staal
PL Instrukcja montażu i obsługi Panel natryskowy stal szlachetn
SV Monterings- och driftinstruktion Duschpanel rostfritt stål
CS Návod pro montáž a provoz Sprchový panel zušlechtilé oce
FI Asennus- ja käyttöohje Suihkupaneeli ruostumaton teräs
RU Инструкция по монтажу и вводу в эксплуатацию
ZMI_001_2030066541-F5LT2022_#SALL_#AQU_#V1.fm
- 2 -
- 3 -
ZMI_001_2030066541-F5LT2022_#SALL_#AQU_#V1.fm
ZMI_001_2030066541-F5LT2022_#SALL_#AQU_#V1.fm
- 4 -
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► All work must be carried out in a
de-energised state.
► Alle Arbeiten im spannungsfreien Zustand
durchführen.
► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!
► Set the scald protection after assembly has
been completed.
► Nach erfolgter Montage den
Verbrühungsschutz einstellen.
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► Der Duschkopf muss separat bestellt
werden.
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
► The shower head must be ordered
separately.
Technical data Technische Daten
► Minimum flow pressure 1.5 bar
► Maximum operating pressure 10 bar
► Recommended flow pressure 1.5-5 bar
► Volume flow at 3 bar flow pressure 9 l/min
► Bypass volumetric flow Thermal
disinfection at 3 bar 6 l/min
► Thermostatic scald protection according to
DIN EN 1111
► maximum operating temperature
- continuous operation 70 °C
- short-term (<10 min) 80 °C
► Mindestfließdruck 1,5 bar
► Maximaler Betriebsdruck 10 bar
► Empfohlener Fließdruck 1,5-5 bar
► Volumenstrom bei 3 bar Fließdruck
9l/min
► Volumenstrom Bypass Thermische
Desinfektion bei 3 bar 6 l/min
► Thermostatischer Verbrühungsschutz laut
DINEN1111
► maximale Betriebstemperatur
- Dauerbetrieb 70 °C
- Kurzzeit (<10 min) 80 °C
EN
DE
- 5 -
ZMI_001_2030066541-F5LT2022_#SALL_#AQU_#V1.fm
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Wszystkie prace przeprowadzać po
odłączeniu zasilania elektrycznego.
► Genomför alla arbeten i spänningslöst
tillstånd.
► Przed instalacją przepłukać rury!
► Po przeprowadzeniu montażu ustawić
zabezpieczenie przed poparzeniem!
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Głowicę prysznicową należy zamawiać
oddzielnie.
► Spola igenom rörledningarna före
installation!
► Ställ in skållningsskyddet efter
installationen!
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
► Duschmunstycket måste beställas separat.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,5 bar ► Minsta hydrauliska tryck 1,5 bar
► Maximalt drifttryck 10 bar
► Rekommenderat hydrauliskt tryck 1,5-5 bar
► Volymstrom vid 3 bar hydrauliskt tryck
9 l/min
► Volymflöde bypass termisk desinfektion vid
3 bar är 6 l/min
► Termostatstyrt skållningsskydd enligt
DINEN1111
► Maximal driftstemperatur
- Kontinuerlig drift 70 °C
- Kort tid (< 10 min) 80 °C
► Maksymalne ciśnienie robocze 10 barów
► Zalecane ciśnienie przepływu 1,5-5 barów
► Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 9 l/min
► Przepływ obejściowy Dezynfekcja
termiczna przy 3 barach 6 l/min
► Termostatyczne zabezpieczenie przed
poparzeniem zgodnie z DIN EN 1111
► Maksymalna temperatura eksploatacji
-Praca sta
ł
a 70 °C
- Czas krótki (<10 min) 80 °C
PL
SV
ZMI_001_2030066541-F5LT2022_#SALL_#AQU_#V1.fm
- 6 -
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Effectuez tous les travaux quand le
dispositif est hors tension.
► Veškeré práce vykonávejte ve stavu bez
napětí.
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Po úspěšné montáži nastavte ochranu proti
opaření!
► Provozovat armaturu jen s originálními
sítky a zařízeními proti zpětnému toku!
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
► Régler le dispositif de protection contre les
brûlures après le montage!
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► Le pommeau de douche doit être
commandé séparément.
► Sprchovou hlavici je nutno objednat zvlášť.
Données techniques Technické údaje
► Pression dynamique minimale 1,5 bar ► Minimální průtočný tlak 1,5 bar
► Maximální provozní tlak 10 bar
► Doporučený průtočný tlak 1,5-5 bar
► Prùtok pøi prùtoèném tlaku 3 bar 9 l/min
► Objemový průtok – bypass Tepelná
dezinfekce při 3 bar 6 l/min
► Termostatická ochrana proti opaøení podle
normy DIN EN 1111
► Maximální provozní teplota
- Doba provozu 70 °C
- Krátký čas (< 10 min.) 80 °C
► Pression de service maximale 10 bars
► Pression dynamique recommandée
1,5-5 bars
► Débit volumique pour 3 bars de pression
dynamique 9 l/min
► Débit volumique de la dérivation de
désinfection thermique à 3 bar 6 l/min
► Protection thermostatique contre les
échaudures selon DIN EN 1111.
► Température de fonctionnement maximale
- Fonctionnement continu 70 °C
- Courte période (< 10 min) 80 °C
FR
CS
- 7 -
ZMI_001_2030066541-F5LT2022_#SALL_#AQU_#V1.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► Todos los trabajos deben realizarse con la
tensión de alimentación desconectada.
► Kaikki työt on tehtävä jännitteettömälle
järjestelmälle.
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► Kun asennus on tehty, säädä
palovammasuoja!
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► Suihkupää on tilattava erikseen.
► Tras finalizar el montaje, ajustar la
protección contra escaldaduras.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
► El cabezal de ducha debe pedirse por
separado.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,5 bar ► Vähimmäisvirtauspaine 1,5 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 1,5-5 bares ► Suositeltava virtauspaine 1,5-5 bar
► Flujo volumétrico con 3 bares de presión
de flujo 9 l/min
► Tilavuusvirta 3 barin virtauspaineella
9 l/min
► Caudal de derivación de desinfección
térmica a 3 bar 6 l/min
► Tilavuusvirran ohituksen terminen
desinfiointi 3 baarissa 6 l/min
► Protección termostática frente a
escaldaduras según DIN EN 1111.
► Termostaattinen kuumavesisuoja
DIN EN 1111 mukaan
► Temperatura de servicio máxima ► Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C
- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C
ES
FI
ZMI_001_2030066541-F5LT2022_#SALL_#AQU_#V1.fm
- 8 -
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Eseguire tutti i lavori fuori tensione.
► Sciacquare le tubazioni prima di installare!
► A montaggio avvenuto impostare la
protezione dalle scottature!
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► La doccetta va ordinata a parte.
► Выполняйте все работы при
отключенном напряжении.
► Перед инсталляцией промыть трубки!
► После произведенного монтажа
настроить защиту от ожогов!
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
► Душевая головка заказывается
отдельно.
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,5 bar ► Минимальный гидравлический напор
1,5 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1,5-5 бар
► Объёмный расход при гидравлическом
напоре 3 бар 9 л/мин
► Объемный расход для байпаса при
термической дезинфекции: при 3 бар —
6 л/мин
► Термостатическая система защиты от
ожога горячим паром/жидкостью
согласно стандарту DIN EN 1111.
►
М
аксимальная рабочая температура
- Непрерывный режим работы 70 °C
- Короткое время (<10 мин) 80 °C
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 1,5-5 bar
► Portata volumetrica a 3 bar di pressione
idraulica 9 l/min
► Portata in volume bypass disinfezione
termica a 3 bar 6 l/min
► Protezione antiscottatura termostatica
secondo DIN EN 1111.
► Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
IT
RU
- 9 -
ZMI_001_2030066541-F5LT2022_#SALL_#AQU_#V1.fm
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Alle werkzaamheden in spanningsloze
toestand uitvoeren.
► Voor installatie buisleidingen spoelen!
► Na de montage de beveiliging tegen
verbranding door te heet weter instellen!
► Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
► De douchekop moet apart worden besteld.
Technische gegevens
► Minimale dynamische druk 1,5 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 1,5-5 bar
► Volumestroom bij 3 bar dynamische druk
9l/min
► Volumestroom bypass thermische
desinfectie bij 3 bar 6 l/min
► Thermostatische beveiliging tegen
verbranding volgens DIN EN 1111.
► Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
NL
www.franke.com
ZMI_001_2030066541-F5LT2022_#SALL_#AQU_#V1.fm
- 10 -
1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
TX 25
24 mm 5mm
29 mm 8mm
1
50
1 2
120-160
1.1
1.2
2

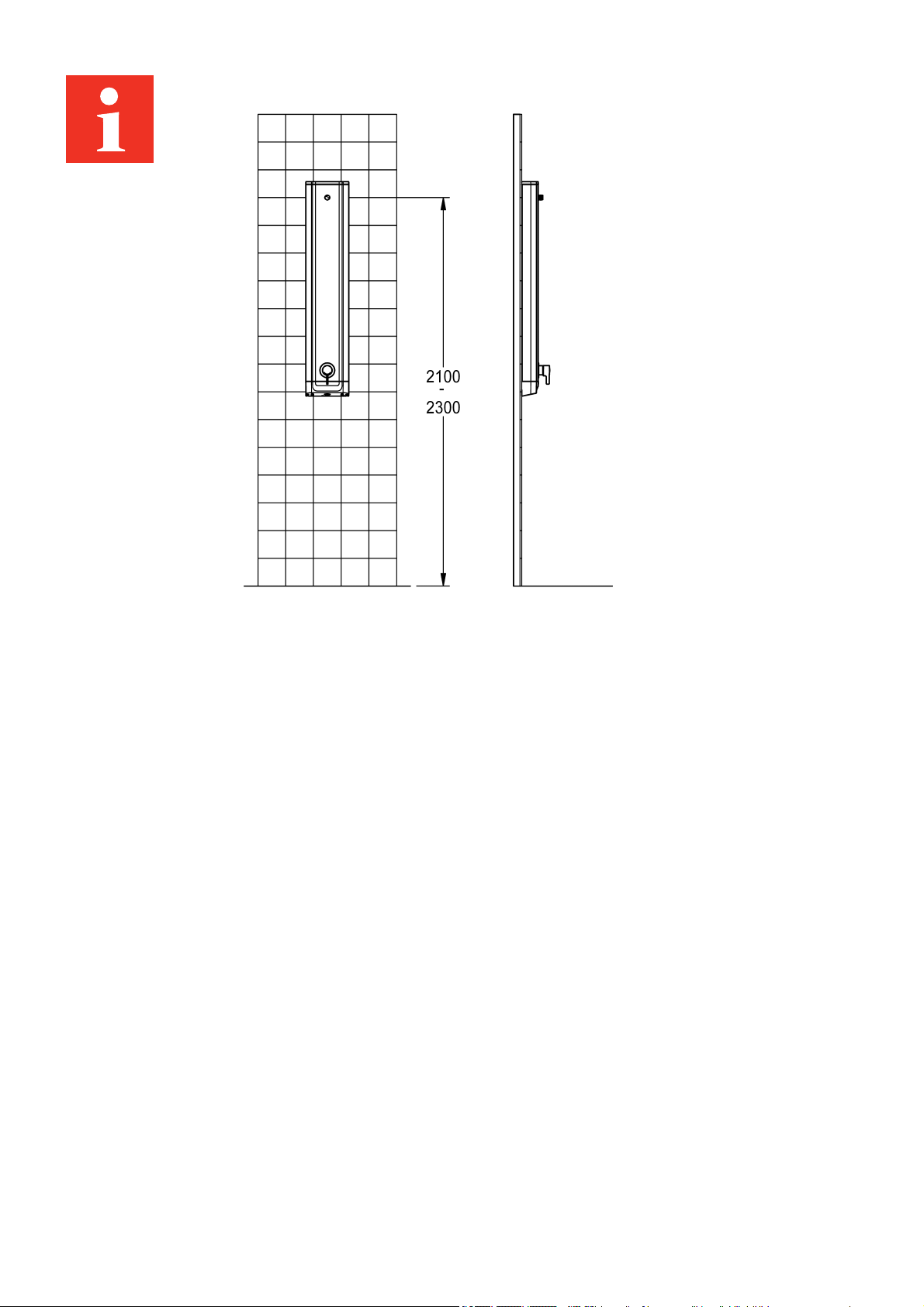

2,14 m - 2,34 m
2.1 2.2 2.3
Dieses Handbuch passt für folgende Modelle
3
Inhaltsverzeichnis
Andere Franke Badezimmerarmatur Handbücher
Franke
Franke EXOS676X Bedienungsanleitung
Franke
Franke AQFX0006 Bedienungsanleitung
Franke
Franke RODAN RODX602 Bedienungsanleitung
Franke
Franke F5 ACDR0001 Bedienungsanleitung
Franke
Franke RODX605E Bedienungsanleitung
Franke
Franke CITY UCG 620-78 Bedienungsanleitung
Franke
Franke HDTX806L Bedienungsanleitung
Franke
Franke ACXX2021 Bedienungsanleitung
Franke
Franke JASNA JND 711-100 Bedienungsanleitung
Franke
Franke EXOS687X Bedienungsanleitung
Franke
Franke F5 F5SM2020 Bedienungsanleitung
Franke
Franke FAID0004 Bedienungsanleitung
Franke
Franke AQUA135 Bedienungsanleitung
Franke
Franke Orion OID 621 -116 Bedienungsanleitung
Franke
Franke MIRANIT F5 F5SM2024 Bedienungsanleitung
Franke
Franke SANW SANW215 Bedienungsanleitung
Franke
Franke 2030051217 Bedienungsanleitung
Franke
Franke AQRM668 Bedienungsanleitung
Franke
Franke HDTX805L Bedienungsanleitung
Franke
Franke STRATOS STRX611 Bedienungsanleitung
