Franke F5ST2001 Bedienungsanleitung

ZMI_001_2030032978-F5ST2001_#SALL_#AQU_#V4.fm / 01.05.22

F5ST2001 F5ST2002

2030032978 2030036208

7612982234361 7612982238918

DE Montage- und Betriebsanleitung Selbstschluss-Thermostatarmatur

EN Installation and operating instructions Self-closing thermostatic mixer

FR Notice de montage et de mise en service Mitigeur thermostatique à fermeture

automatique

ES Instrucciones de montaje y servicio Grifo de termostato con cierre

automático

IT Istruzioni per il montaggio e l'uso Miscelatore termostatico

NL Montage- en bedrijfsinstructies Zelfsluitende thermostaatmengkraan

PL Instrukcja montażu i obsługi Samozam. bateria termostatyczna

SV Monterings- och driftinstruktion Självstängande termostatblandare

CS Návod pro montáž a provoz

FI Asennus- ja käyttöohje Itsesulkeutuva termostaattihana

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030032978-F5ST2001_#SALL_#AQU_#V4.fm

- 2 -

F5ST2001

F5ST2002

- 3 -

ZMI_001_2030032978-F5ST2001_#SALL_#AQU_#V4.fm

F5ST2001

F5ST2002

ZMI_001_2030032978-F5ST2001_#SALL_#AQU_#V4.fm

- 4 -

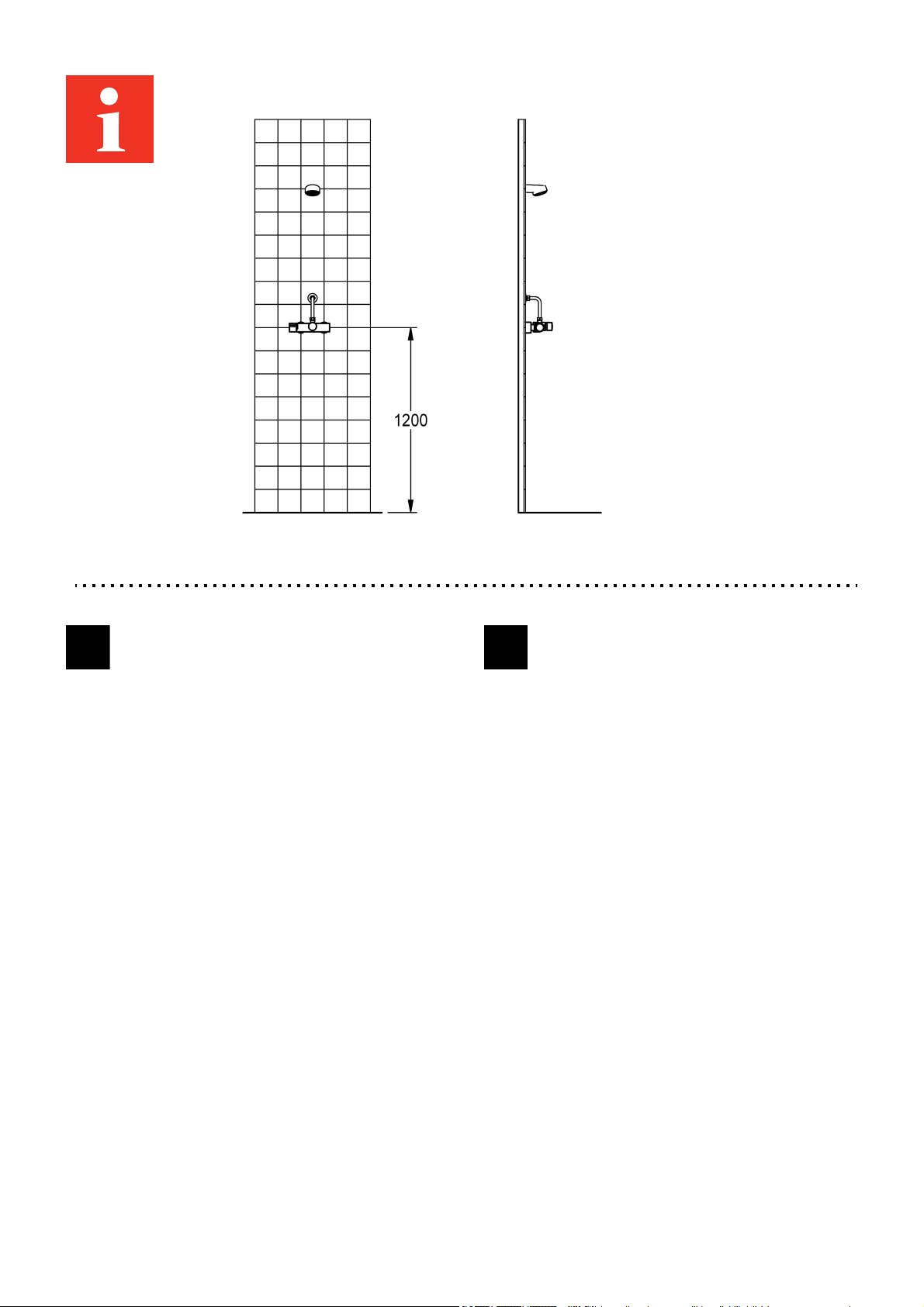

Installation and operating

instructions Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

► Before installing flush piping system!

► Set the scald protection after assembly has

been completed.

► The fitting must be operated only with

original mesh filters and return flow

inhibitors!

► Vor Installation Rohrleitungen spülen!

► Nach erfolgter Montage den

Verbrühungsschutz einstellen.

► Armatur nur mit original Sieben und

Rückflussverhinderern betreiben!

► In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

► The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

Technical data Technische Daten

► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar

► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar

► Recommended flow pressure 3 bar ► Empfohlener Fließdruck 3 bar

► Volume flow 18 l/min ► Volumenstrom 18 l/min

► Thermostatic scald protection according to

DIN EN 1111

► Thermostatischer Verbrühungsschutz laut

DINEN1111

► maximum operating temperature ► maximale Betriebstemperatur

- continuous operation 70° C - Dauerbetrieb 70° C

- short-term (<10 min) 90° C - Kurzzeit (<10 min) 90° C

► Flow duration 5-35 s adjustable ► Fließzeit 5-35 s einstellbar

- 5 -

ZMI_001_2030032978-F5ST2001_#SALL_#AQU_#V4.fm

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

► Przed instalacją przepłukać rury!

► Po przeprowadzeniu montażu ustawić

zabezpieczenie przed poparzeniem!

► Armatury należy używać wyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

► Armaturę należy poddawać regularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

► Spola igenom rörledningarna före

installation!

► Ställ in skållningsskyddet efter

installationen!

► Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

► Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar

► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar

► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar

► Objętościowe natężenie

przepływu 18 l/min

► Volymström 18 l/min

► Termostatstyrt skållningsskydd enligt

DINEN1111

► Maximal driftstemperatur

- Kontinuerlig drift 70° C

- Kort tid (< 10 min) 90° C

► Flyttid 5-35 s inställbar

► Termostatyczne zabezpieczenie przed

poparzeniem zgodnie z DIN EN 1111

► Maksymalna temperatura eksploatacji

- Praca stała 70° C

- Czas krótki (<10 min) 90° C

► Czas przepływu 5-35 s z możliwością

ustawienia

ZMI_001_2030032978-F5ST2001_#SALL_#AQU_#V4.fm

- 6 -

Notice de montage et de mise en

service Návod pro montáž a provoz

Remarques importantes Důležité pokyny

► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!

► Régler le dispositif de protection contre les

brûlures après le montage!

► Po úspěšné montáži nastavte ochranu proti

opaření!

► Ne faire fonctionner la robinetterie qu'avec

les filtres et clapets de non retour d'origine !

► Provozovat armaturu jen s originálními

sítky a zařízeními proti zpětnému toku!

► En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

► V závislosti na kvalitě vody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

Données techniques Technické údaje

► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar

► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar

► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar

► Débit volumique 18 l/min ► Průtok 18 l/min

► Protection thermostatique contre les

échaudures selon DIN EN 1111.

► Termostatická ochrana proti opaøení podle

normy DIN EN 1111

► Température de fonctionnement maximale ► Maximální provozní teplota

- Fonctionnement continu 70° C - Doba provozu 70° C

- Courte période (< 10 min) 90° C - Krátký čas (< 10 min.) 90° C

► Durée d'écoulement 5-35 s réglable ► Doba průtoku nastavitelná 5-35 s

- 7 -

ZMI_001_2030032978-F5ST2001_#SALL_#AQU_#V4.fm

Instrucciones de montaje y

servicio Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!

► Tras finalizar el montaje, ajustar la

protección contra escaldaduras.

► Kun asennus on tehty, säädä

palovammasuoja!

► ¡La grifería debe hacerse funcionar

únicamente con los tamices y las válvulas

antiretorno originales!

► Käytä varusteet vain alkuperäisten sihtien

ja takaisinvirtauksen eston kanssa!

► Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

► En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el

mantenimiento de la grifería a intervalos

regulares.

Datos técnicos Tekniset tiedot

► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar

► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar

► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar

► Flujo volumétrico 18 l/min ► Tilavuusvirta 18 l/min

► Protección termostática frente a

escaldaduras según DIN EN 1111.

► Termostaattinen kuumavesisuoja

DIN EN 1111 mukaan

► Temperatura de servicio máxima ► Maksimaalinen käyttölämpötila

- Funcionamiento continuo 70° C - Jatkuva käyttö 70° C

- Tiempo breve (< 10 min) 90° C - Lyhyt aika (<10 min) 90° C

► Tiempo de corriente 5-35 s ajustable ► Juoksuaika 5-35 s säädettävissä

ZMI_001_2030032978-F5ST2001_#SALL_#AQU_#V4.fm

- 8 -

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу в эксплуатацию

Avvertenze importanti Важные указания

► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!

► A montaggio avvenuto impostare la

protezione dalle scottature!

► После произведенного монтажа

настроить защиту от ожогов!

► Utilizzare la rubinetteria esclusivamente

con i filtri e le valvole antiriflusso originali!

► Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Эксплуатировать арматуру только с

оригинальными фильтрами и клапанами

обратного течения!

► Арматуру необходимо регулярно

чистить и обслуживать в зависимости от

качества воды, местных условий и

действующих в месте эксплуатации

предписаний.

Specifiche tecniche Технические характеристики

► Pressione idraulica min. 1,0 bar

► Pressione di esercizio max. 10 bar

► Pressione idraulica consigliata 3 bar

► Portata volumetrica 18 l/min

► Protezione antiscottatura termostatica

secondo DIN EN 1111.

► Temperatura massima di esercizio

- Funzionamento continuo 70 °C

- Brevemente (<10 min) 90 °C

► Durata di flusso impostabile da 5-35 s

► Минимальный гидравлический напор

1,0 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

3бар

► Oбъемный расход 18 л/мин

► Термостатическая система защиты от

ожога горячим паром/жидкостью

согласно стандарту DIN EN 1111.

► Максимальная рабочая температура

- Непрерывный режим работы 70 °C

- Короткое время (<10 мин) 90 °C

►

Время протекания

5-35 сек.

регулируемое

- 9 -

ZMI_001_2030032978-F5ST2001_#SALL_#AQU_#V4.fm

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

► Voor installatie buisleidingen spoelen!

► Na de montage de beveiliging tegen

verbranding door te heet weter instellen!

► Armatuur alleen met originele zeven en

terugstroomkleppen gebruiken!

► Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

Technische gegevens

► Minimale dynamische druk 1,0 bar

► Maximale werkdruk 10 bar

► Aanbevolen dynamische druk 3 bar

► Volumestroom 18 l/min

► Thermostatische beveiliging tegen

verbranding volgens DIN EN 1111.

► Maximale bedrijfstemperatuur

- Continubedrijf 70 °C

- Kortstondig (<10 min) 90 °C

► Stromingstijd 5-35 s instelbaar

ZMI_001_2030032978-F5ST2001_#SALL_#AQU_#V4.fm

- 10 -

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL Montaż FI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

30 mm 4mm17 mm

132 - 168

1 2

150

3 4

34 - 40

5 6

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Franke Badezimmerarmatur Handbücher

Franke

Franke F5E-Therm F5ET2025 Bedienungsanleitung

Franke

Franke F5 F5SM2014 Bedienungsanleitung

Franke

Franke AQUALINE WC AQRM553C Bedienungsanleitung

Franke

Franke EXOS676 Bedienungsanleitung

Franke

Franke F5ET2008 Bedienungsanleitung

Franke

Franke AQRE431 Bedienungsanleitung

Franke

Franke XINX616 Bedienungsanleitung

Franke

Franke CMPX551 Bedienungsanleitung

Franke

Franke ACXX2004 Bedienungsanleitung

Franke

Franke F5 Series Bedienungsanleitung

Franke

Franke 7612210081965 Bedienungsanleitung

Franke

Franke EXOS676EX Bedienungsanleitung

Franke

Franke JASNA JND 711-100 Bedienungsanleitung

Franke

Franke F5ST2032 Bedienungsanleitung

Franke

Franke CAMPUS HDTX504 Bedienungsanleitung

Franke

Franke AQRM276B Bedienungsanleitung

Franke

Franke RODAN RODX607 Bedienungsanleitung

Franke

Franke KWC F5ST2003 2030036209 Bedienungsanleitung

Franke

Franke F5LM2028 Bedienungsanleitung

Franke

Franke AQUALINE-Therm AQLT0109 Bedienungsanleitung

Franke

Franke AQMX0008 Bedienungsanleitung

Franke

Franke AQUA135 Bedienungsanleitung

Franke

Franke F5ST2022 Bedienungsanleitung

Franke

Franke Janus JSD Series Bedienungsanleitung

Beliebte Badezimmerarmatur Handbücher anderer Marken

DURAVIT

DURAVIT C.1 C15240 0090 Handbuch

Heatstore

Heatstore HSTRL500WTN Bedienungsanleitung

Sunshower

Sunshower PURE SOLO Bedienungsanleitung

Delabie

Delabie Delabie Sporting 714700 Bedienungsanleitung

Kohler

Kohler K-13056 Montageanleitung

ESS

ESS Container TCL-11 Bedienungsanleitung

Mustee

Mustee 22C Bedienungsanleitung

VITRA

VITRA V-Flow Bedienungsanleitung

baliv

baliv DUK-80.30 T Bedienungsanleitung

Malmet

Malmet B105BT Bedienungsanleitung

bathstore

bathstore Transition H1690MM Leitfaden

BELLOSTA

BELLOSTA Edward 0800/M Bedienungsanleitung

baliv

baliv DU-5160 Bedienungsanleitung

Gessi

Gessi RILIEVO 59011 Bedienungsanleitung

noken

noken VITAE 100188525-N299998810 Bedienungsanleitung

Allen + Roth

Allen + Roth 1142VA-30-201 Bedienungsanleitung

Britex

Britex HBDA Bedienungsanleitung

GRE

GRE DSALC32W Bedienungsanleitung
