Frico AGS5000 Bedienungsanleitung

Original instructions

AGS5000/6000

.... 20

SE .... 24

GB .... 28

DE .... 32

ES .... 36

.... 40

IT .... 44

NL .... 48

NO .... 52

PL .... 56

RU Страницы в начале Инструкции состоят в основном из рисунков, схем и

таблиц. Перевод встречающегося там текста приведен в разделе RU.

AGS5000/6000

Introduktionssidorna består huvudsakligen av bilder. För översättning av de

engelska texter som används, se respektive språksidor.

The introduction pages consist mainly of pictures. For translation of the

English texts used, see the respective language pages.

Introduksjonssidene består hovedsakelig av bilder. For oversettelse av de

engelske tekstene, se de respektive språksidene

Les pages de présentation contiennent principalement des images. Pour la

traduction des textes, consulter la page correspondant à la langue souhaitée.

Die Einleitungsseiten bestehen hauptsächlich aus Bildern. Für die Übersetzung

der verwendetenTexte in englischer Sprache, siehe die entsprechenden

Sprachseiten.

Las páginas introductorias contienen básicamente imágenes. Consulte la

traducción de los textos en inglés que las acompañan en las páginas del

idioma correspondiente.

De inleidende pagina's bevatten hoofdzakelijk afbeeldingen.Voor een vertaling

van de gebruikte Engelse teksten, zie de pagina's van de resp. taal.

Le pagine introduttive contengono prevalentemente immagini. Per le

traduzioni dei testi scritti in inglese, vedere le pagine nelle diverse lingue.

Początkowe strony zawierają głównie rysunki. Tłumaczenie wykorzystanych

tekstów angielskich znajduje się na odpowiednich stronach językowych.

min 200

min 80

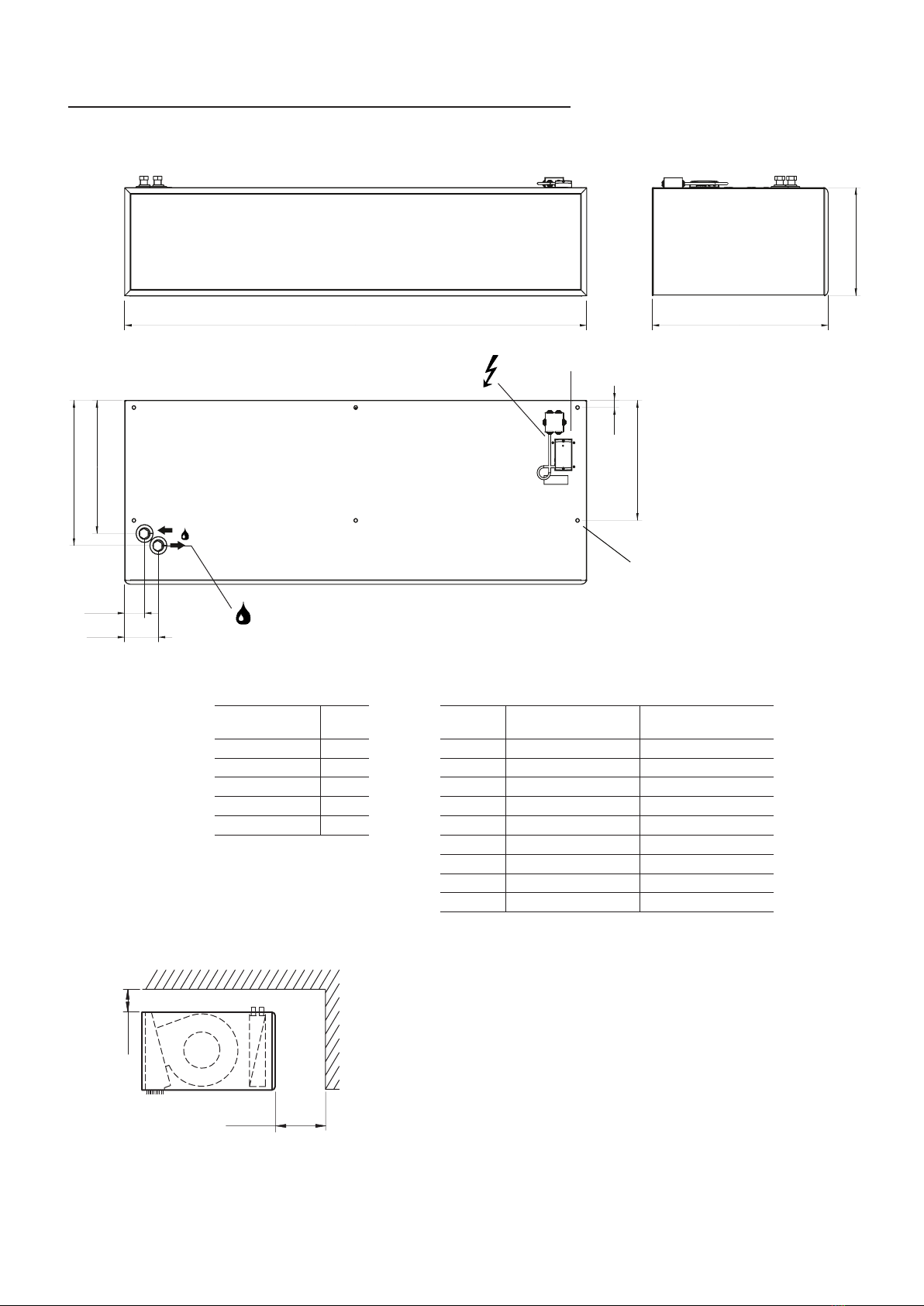

Fig.1 Dimensions

Fig.2 Minimum distance

AGS5000/6000

L766

147

500

450

AGS5015/6010/6015: 4 x M10

AGS5020/5025/6020/6025: 6 x M10

AGS5030/6030: 8 x M10

605

555

[mm]

AGS6010 1010

AGS5015/6015 1515

AGS5020/6020 2010

AGS5025/6025 2520

AGS5030/6030 3030

(2 x for AGS5030/6025/6030)

WL WH

AGS5015 DN25 (1") DN20 (3/4")

AGS5020 DN32 (1 1/4") DN25 (1")

AGS5025 DN32 (1 1/4") DN32 (1 1/4")

AGS5030 DN40 (1 1/2") DN32 (1 1/4")

AGS6010 DN25 (1") DN25 (1")

AGS6015 DN25 (1") DN20 (3/4")

AGS6020 DN32 (1 1/4") DN25 (1")

AGS6025 DN32 (1 1/4") DN32 (1 1/4")

AGS6030 DN40 (1 1/2") DN32 (1 1/4")

Inside thread

AGS5000/6000

SIRe

Fig. 3: M10-holes for mounting.

93040

470 30

470

965 965

990 990

970

AGS5000/6000

123

Fig.4 Installation alternatives

Fig. 5 Open the unit

20 mm

AGS5000/6000+ GWB640

GWB640

AGS5000/6000

640 5

Ø11

120

1911

404040

Type Wall bracket

GWB640

AGS5015 2 pcs

AGS5020 3 pcs

AGS5025 3 pcs

AGS5030 4 pcs

AGS6010 2 pcs

AGS6015 2 pcs

AGS6020 3 pcs

AGS6025 3 pcs

AGS6030 4 pcs

Fig.6 Mounting bracket GWB640

SIReB

SIReAC

SIReAA

SIReRTX 673 09 22 70x33x23 mm

SIReUR 673 09 21 114x70x50 mm

SIReWTA

SIReCJ4

SIReCJ6

SIReCC603 673 09 23 3 m

SIReCC605 673 09 24 5 m

SIReCC610 673 09 25 10 m

SIReCC615 673 09 26 15 m

SIReCC403 673 09 27 3 m

SIReCC405 673 09 28 5 m

SIReCC410 673 09 29 10 m

SIReCC415 673 09 30 15

Type RSK-nr Connection

VMO20 673 09 49 DN20

VMO25 673 09 50 DN25

VMOP20 673 09 53 DN20

VMOP25 673 09 54 DN25

VOS20 673 09 37 DN20

VOS25 673 09 38 DN25

VOSP20 673 09 45 DN20

VOSP25 673 09 46 DN25

VOT20 DN20

VOT25 DN25

VMT20 DN20

VMT25 DN25

VAT 482 98 30

Accessories

SIRe

SIReB

SIReAC/SIReAA

SIReRTX

SIReUR

SIReWTA

SIReCC

SIReCJ4/SIReCJ6

VOS VOSP

VMO VMOP

VOT

VAT

VMT

AGS5000/6000

Type Wall bracket

GWB640

AGS5015 2 pcs

AGS5020 3 pcs

AGS5025 3 pcs

AGS5030 4 pcs

AGS6010 2 pcs

AGS6015 2 pcs

AGS6020 3 pcs

AGS6025 3 pcs

AGS6030 4 pcs

AGS5015/5020/5025

AGS6010/6015/6020

SIReB1

Actuator

230V~

Transformer

230V

200V

170V

145V

120V

100V

Black

Blue

C2 C1 ROOM

Internal

sensor

Motor

protection

°C°C°C°C

Transformer

230V

200V

170V

145V

120V

100V

Yellow

Orange

Red

Brown

Black

Green

Blue

AGS5015

AGS6010

AGS5025

AGS6020

AGS5020

AGS6015

PENL

230V~

AGS5000/6000

SIReB1

Actuator

230V~

Transformer

230V

200V

170V

145V

120V

100V

Black

Blue

Supply

230V~

C2 C1 ROOM

Internal

sensor

Motor

protection

°C°C°C

Transformer

230V

200V

170V

145V

120V

100V

Yellow

Orange

Red

Brown

Black

Green

Blue

PENL

SIReB1

Actuator

230V~

Transformer

230V

200V

170V

145V

120V

100V

Black

Blue

Supply

230V~

C2 C1 ROOM

Internal

sensor

Motor

protection

°C°C°C

Transformer

230V

200V

170V

145V

120V

100V

Yellow

Orange

Red

Brown

Black

Green

Blue

PENL

AGS6030 AGS5030/6025

230V~

AGS5030

AGS6025/6030

AGS5000/6000

SIReB Basic

AGS5000 A

AGS6000A

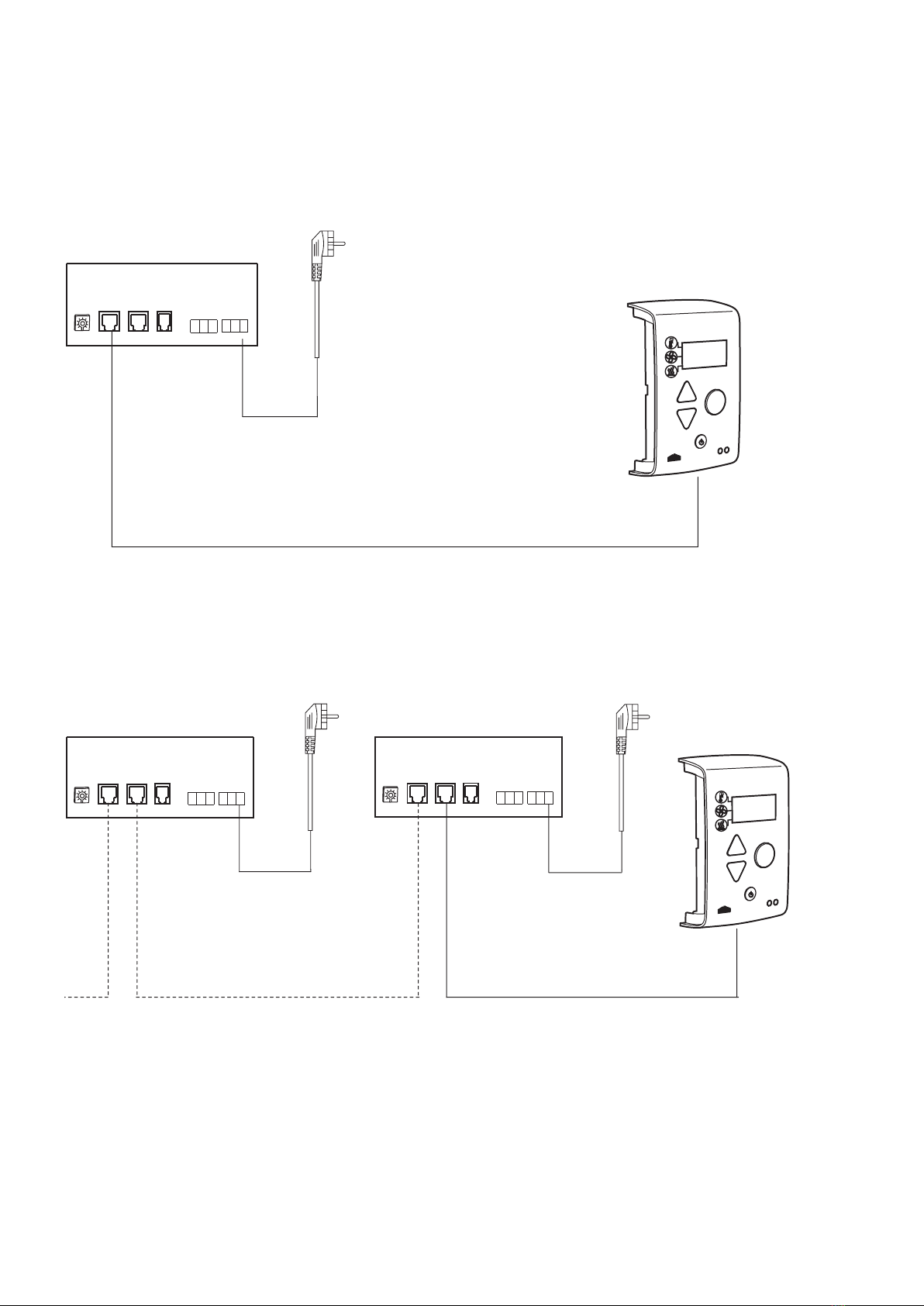

SIReB Basic - Parallel connection

Wiring diagrams for SIReAC Competent, see manual for SIRe.

ROOM

Pot.

Unit ID

N L

ACTUATOR SUPPLY

230V~

SIReB1

SIReUB1

ROOM

Pot.

Unit ID

N L PE NL

ACTUATOR SUPPLY

ROOM

Pot.

Unit ID

N L PE NL

ACTUATORSUPPLY

230V~ 230V~

SIReB1 SIReB1 SIReUB1
