Frico Thermozone AGI Bedienungsanleitung

Thermozone AGI

.... 15

.... 19

AGI A/W

L/2

575 7575

485

185

730

300

160

M10

100

Type L

[mm]

DN25 DN32

AGIH2 1200 X

AGIH3 1800 X

AGIH4 2400 X

AGIH5 3000 X

AGI A/W

300

485

185

730

160

25 25

75 75575

100

Type L

[mm]

DN25 DN32

AGIV2 1200 X

AGIV3 1800 X

AGIV4 2400 X

AGIV5 3000 X

AGI A/W

Accessories

RTRD7

RTRD14

RTRDU7

MDC (MDCDC included)

T10

RTI2

KRT1900/KRT2800

AGB304

AV20/25

JVF20/25

TRV20/25

BPV10

SD20

TVV20/25

SD20

VR20/25

Air curtain Air curtain

AGI A/W

SD20

AV20/25

TRV20/25

BPV10

TVV20/25

JVF20/25

VR20/25

Water regulators

Accessories

Type RSK-nr

[SE]

VR20 672 59 98

VR25 672 59 99

TVV20 672 70 35

TVV25 672 70 36

SD20 672 70 37

TE3434

AGI A/W

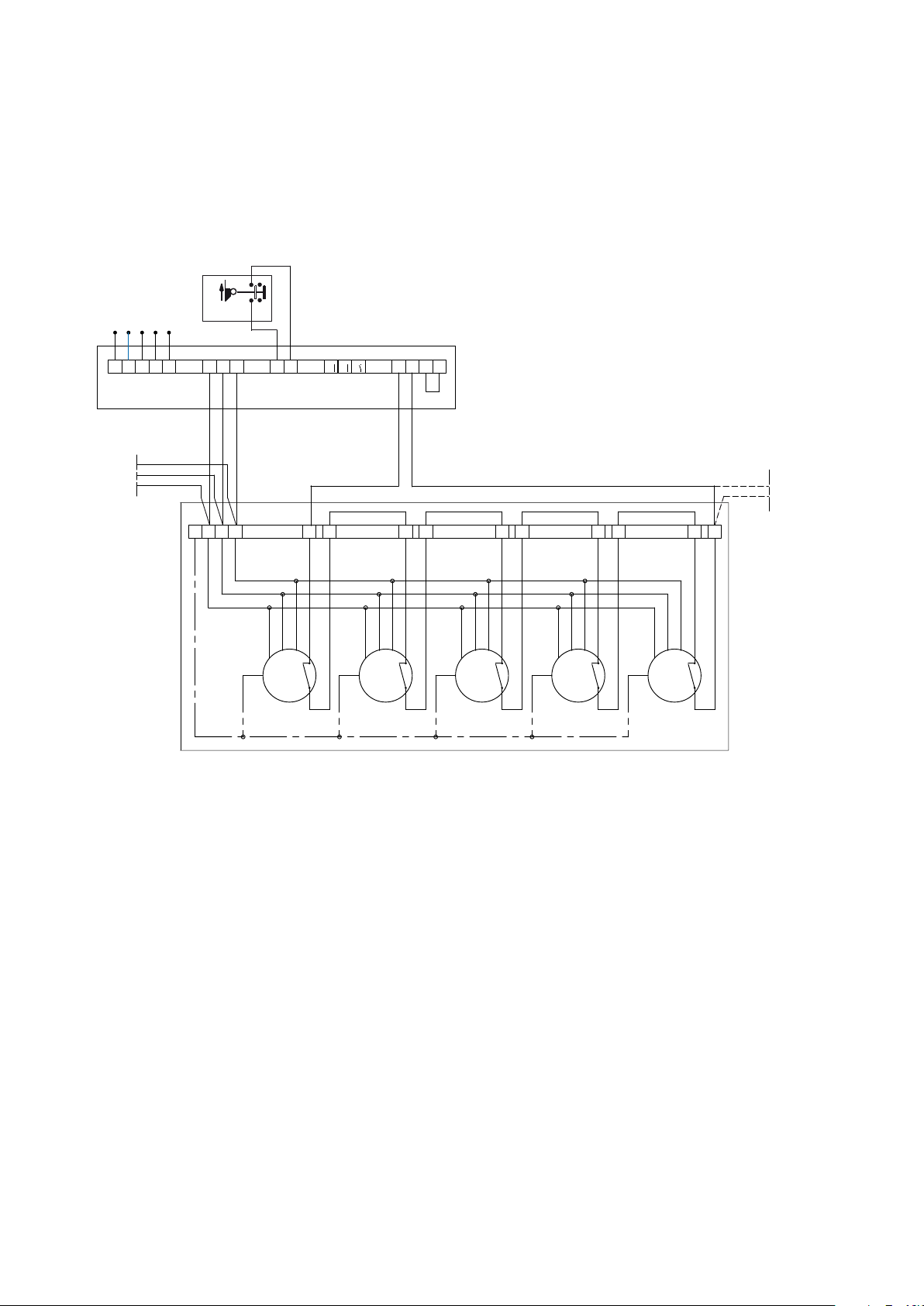

Wiring diagrams AGI A

Ambient control option

Bridge RT-RT

if no door contact is used

To terminals

L1, L2, and L3

in slave units To terminals 5-6

in slave units

PE L1N L2 L3 N L L TK TK FS FSU1 V1 W1 RT RT

400V3N~

RTRD

Fan 1

Fan 2 Fan 3 Fan 4 Fan 5

PE L1 L2 L3 5 6 65 65 65 65

AGIV5

AGIH5

AGB

AGI A/W

Wiring diagrams AGI W

Water control options

Level 1

Bridge RT-RT

if no door contact is used

To terminals

L1, L2, and L3

in slave units To terminals 5-6

in slave units

PE L1N L2 L3 N L L TK TK FS FSU1 V1 W1 RT RT

400V3N~

RTRD

SD20

TVV20/25

Fan 1

Fan 2 Fan 3 Fan 4 Fan 5

PE L1 L2 L3 5 6 65 65 65 65

AGIV5

AGIH5

230V~

A/B

24 4

>t°C

62 7

T10

AGB

KRT1900

AGI A/W

Wiring diagrams AGI W

Water control options

Level 2

C°

2 3 4 5 6 7 N L1

Hi Lo RTI2

PE L1N L2 L3 N L L TK TK FS FSU1 V1 W1 RT RT

MDC

Door

contact

NL DC DC

11 14

22 24

31 34

230V~

400V3N~

RTRDU

1 2 3 SD20

TVV20/25

Fan 1

Fan 2 Fan 3 Fan 4 Fan 5

PE L1 L2 L3 5 6 65 65 65 65

AGIV5

AGIH5

To terminals

L1, L2, and L3

in slave units To terminals 5-6

in slave units

AGI A/W

Wiring diagrams AGI W

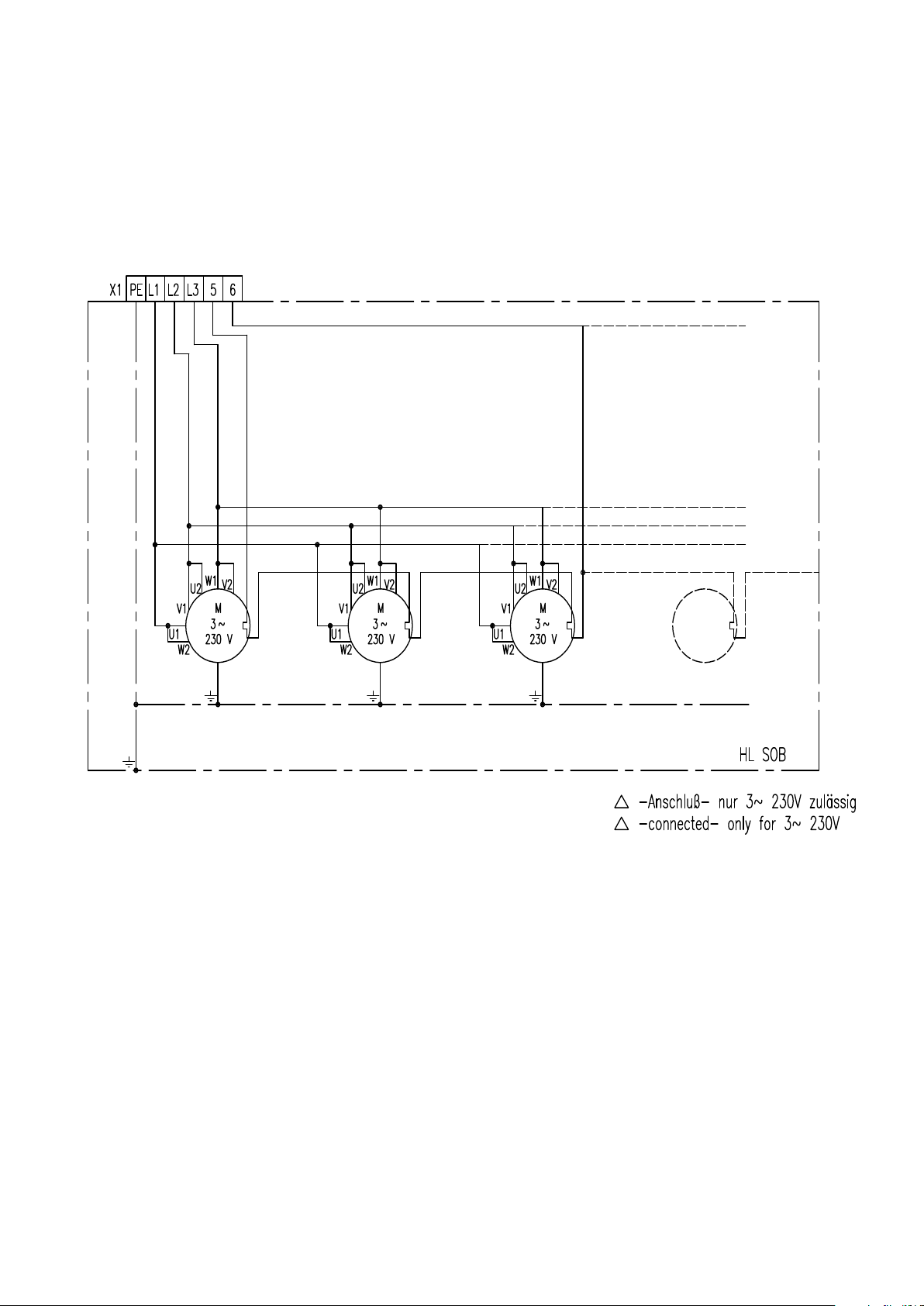

Convertible connection 230V3~

AGI A/W

Incoming / outgoing water temperature 80/60°C

Air temp. in = +15°C Air temp. in = +20°C

Type Fan

position

Airﬂow

[m³/h]

Output

[kW]

Air.temp.

out.

[°C]

Water

ﬂow

[l/s]

Output

[kW]

Air.temp.

out

[°C]

Water

ﬂow

[l/s]

AGIH2

AGIV2

high 7000 55,7 38,6 0,7 50,5 41,4 0,6

high 7000 50,1 36,3 0,6 45,5 39,0 0,5

AGIH3

AGIV3

high 10500 85,6 39,2 1,0 77,5 41,9 1,0

high 10500 77,0 36,8 0,9 69,8 40,0 1,0

AGIH4

AGIV4

high 14000 117,9 40,0 1,4 106,4 42,6 1,3

high 14000 106,1 37,5 1,3 95,8 40,2 1,2

AGIH5 high 17500 147,1 40,0 1,8 132,8 42,5 1,6

AGIV5 high 17500 132,4 37,5 1,6 119,5 40,2 1,4

Incoming / outgoing water temperature 70/40°C

Air temp. in = +15°C Air temp. in = +20°C

Type Fan

position

Airﬂow

[m³/h]

Output

[kW]

Air.temp.

out.

[°C]

Water

ﬂow

[l/s]

Output

[kW]

Air.temp.

out

[°C]

Water

ﬂow

[l/s]

AGIH2

AGIV2

high 7000 37,2 30,8 0,3 31,8 33,5 0,3

high 7000 33,5 29,2 0,1 28,6 32,2 0,1

AGIH3

AGIV3

high 10500 56,6 31,0 0,5 48,0 33,6 0,4

high 10500 50,9 29,4 0,2 43,2 32,2 0,2

AGIH4

AGIV4

high 14000 77,9 31,5 0,6 66,3 34,1 0,5

high 14000 70,1 29,9 0,3 59,7 32,7 0,2

AGIH5 high 17500 96,9 31,5 0,8 82,5 34,0 0,7

AGIV5 high 17500 87,2 29,8 0,4 74,2 32,6 0,3

Incoming / outgoing water temperature 60/40°C

Air temp. in = +15°C Air temp. in = +20°C

Type Fan

position

Airﬂow

[m³/h]

Output

[kW]

Air.temp.

out.

[°C]

Water

ﬂow

[l/s]

Output

[kW]

Air.temp.

out

[°C]

Water

ﬂow

[l/s]

AGIH2

AGIV2

high 7000 33,7 29,3 0,4 28,4 32,1 0,3

high 7000 30,3 27,9 0,1 25,6 30,9 0,1

AGIH3

AGIV3

high 10500 51,5 29,6 0,6 43,2 32,2 0,5

high 10500 46,3 28,1 0,2 38,9 31,0 0,2

AGIH4

AGIV4

high 14000 71,0 30,1 0,9 59,5 32,6 0,7

high 14000 64,0 28,6 0,3 53,6 31,4 0,2

AGIH5 high 17500 88,5 30,0 1,1 74,1 32,6 0,9

AGIV5 high 17500 79,7 28,5 0,3 66,7 31,3 0,3

Incoming / outgoing water temperature60/30°C

Air temp. in = +15°C Air temp. in = +20°C

Type Fan

position

Airﬂow

[m³/h]

Output

[kW]

Air.temp.

out.

[°C]

Water

ﬂow

[l/s]

Output

[kW]

Air.temp.

out

[°C]

Water

ﬂow

[l/s]

AGIH2

AGIV2

high 7000 25,7 25,9 0,2 19,8 28,4 0,2

high 7000 23,1 24,8 0,1 17,8 27,6 0,1

AGIH3

AGIV3

high 10500 38,6 26,0 0,3 28,9 28,2 0,2

high 10500 34,7 24,8 0,1 26,0 27,4 0,1

AGIH4

AGIV4

high 14000 53,3 26,3 0,4 40,9 28,7 0,3

high 14000 48,0 25,5 0,2 36,8 27,8 0,2

AGIH5 high 17500 66,2 26,2 0,5 48,4 28,2 0,4

AGIV5 high 17500 59,5 25,1 0,2 43,6 27,4 0,2

Output charts Water WL
