Frico UF601 Bedienungsanleitung

Original instructions

UF600

.... 19

.... 13

GB .... 16

SE .... 23

.... 35

.... 27

FR .... 31

.... 43

.... 39

.... 47

RU Appendix A .... 51

Introduktionssidorna består huvudsakligen av bilder. För översättning av de

engelska texter som används, se respektive språksidor.

The introduction pages consist mainly of pictures. For translation of the

English texts used, see the respective language pages.

Introduksjonssidene består hovedsakelig av bilder. For oversettelse av de

engelske tekstene, se de respektive språksidene.

Les pages de présentation contiennent principalement des images. Pour la

traduction des textes en anglais, consultez la page correspondante à la langue

souhaitée.

Die Einleitungsseiten bestehen hauptsächlich aus Bildern. Für die Übersetzung

der verwendetenTexte in englischer Sprache, siehe die entsprechenden

Sprachseiten.

Las páginas introductorias contienen básicamente imágenes. Consulte la

traducción de los textos en inglés que las acompañan en las páginas del

idioma correspondiente.

De inleidende pagina's bevatten hoofdzakelijk afbeeldingen. Voor een vertaling

van de gebruikte Engelse teksten, zie de pagina's van de resp. taal.

Le pagine introduttive contengono prevalentemente immagini. Per le

traduzioni dei testi scritti in inglese, vedere le pagine nelle diverse lingue.

Początkowe strony zawierają głównie rysunki. Tłumaczenie wykorzystanych

tekstów angielskich znajduje się na odpowiednich stronach językowych.

RU Страницы в начале Инструкции состоят в основном из рисунков, схем и

таблиц. Перевод встречающегося там текста приведен в разделе RU.

UF600

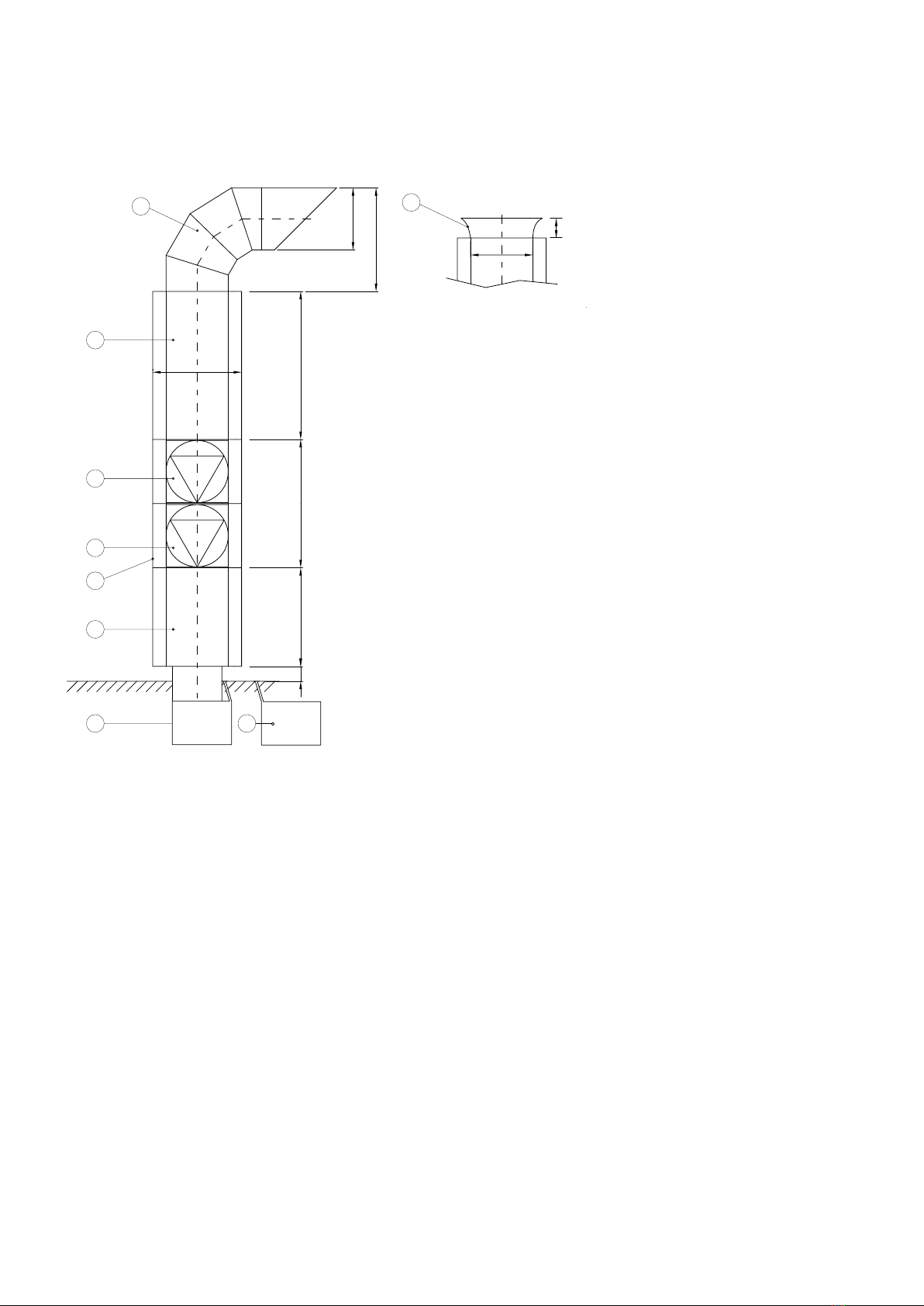

Fig. 1 Dimensions

500/630

810/1015

750/900

14801080/15001000

150

240/290

Outdoor installation Indoor installation

1. Intake with bird protection grille (or inlet nozzle for

indoor installation)

2. Inlet side silencer

L = 1 480 mm

3. Axial fan 400V

4. Axial fan 400V

5. Motor silencer

6. Silencer pressure side

L = 1 000 mm

7. Floor channel

Outdoor

installation

Indoor installation

UF600

Steel wall

Fig. 2 The positioning of the columns.

Installation alternatives

UF600

Fig. 3 Flange sizes

Fig. 4 Connection box

Ø560

500

590

12xØ12mm

30°

Ø690

630

720

12xØ12mm

30°

600/750 250 150

UF600

Mounting

Fig. 5.1 Floor channel

A-A

600 250

Inspection hatch

600/750

150 150

Inspection hatch

Air outlet slot

UF600

Fig. 5.2 Floor channel - cross sections

Slot width is determined

by Frico.

50 50

15°

250

C-C

600/750

650/800

600/750

Inspection hatch

250

600/750

650/800

B-B

600/750 250

Air outlet slot Concrete

UF600

Fig. 6 Air outlet slot

min 150 min 150

x = 250 - 500

Door opening

If x = 300 - 500 => side protection

(If x = 250-300 => no side protection)

Air outlet slot

Fig. 7 Pit for embedment

~1100/1250

UF600

Accessories

UFC600 AGB304 UFMSUFEH UFS

Type Description HxWxD

[mm]

UFC601 Control box UF601 600x600x210

UFC602 Control box UF602 600x600x210

UFC603 Control box UF603 600x600x210

UFC604 Control box UF604 800x600x210

UFC605 Control box UF605 800x600x210

AGB304 Position limit switch, IP44

UFEH505 Pillar extension, Ø500 mm, for UF601 L: 500

UFEH510 Pillar extension, Ø500 mm, for UF601 L: 1000

UFEH515 Pillar extension, Ø500 mm, for UF601 L: 1500

UFEH520 Pillar extension, Ø500 mm, for UF601 L: 2000

UFEH605 Pillar extension, Ø630 mm, for UF602-605 L: 500

UFEH610 Pillar extension, Ø630 mm, for UF602-605 L: 1000

UFEH615 Pillar extension, Ø630 mm, for UF602-605 L: 1500

UFEH620 Pillar extension, Ø630 mm, for UF602-605 L: 2000

UFMS750 Motor silencer Ø750 mm, for UF601

UFMS900 Motor silencer Ø900 mm, for UF602-605

UFS750 Securing strip Ø750 mm, for UF601

UFS900 Securing strip Ø900 mm, for UF602-605

UF600

Internal wiring diagram

Wiring diagrams UF600

UF600

Y ∆

400V~

W2 U2 V2

U1 V1 W1

∆-connection

TK TK

W2 U2 V2

U1 V1 W1

Y-connection

TK TK

L1 L2 L3 PE TK TK

L1 L2 L3 PE

Y ∆

400V~

W2 U2 V2

U1 V1 W1

∆-connection

TK TK

W2 U2 V2

U1 V1 W1

Y-connection

TK TK

L1 L2 L3 PE TK TK

L1 L2 L3 PE
