FRONIUS Testbox CMT-Encoder Bedienungsanleitung

/ Battery Charging Systems / Welding Technology / Solar Electronics

42,0410,1686 009-27112013

Testbox CMT-Encoder

CMT encoder testbox

Bedienungsanleitung

Systemerweiterung

Operating Instructions

System extension

Sehr geehrter Leser

Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem

technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit

diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel-

fältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile

bestmöglich nutzen.

Bitte beachten Sie auch die Sicherheitsvorschriften und sorgen Sie so für mehr Sicherheit

am Einsatzort des Produktes. Sorgfältiger Umgang mit Ihrem Produkt unterstützt dessen

langlebige Qualität und Zuverlässigkeit. Das sind wesentliche Voraussetzungen für her-

vorragende Ergebnisse.

Inhaltsverzeichnis

Allgemeines ............................................................................................................................................... 5

Gerätekonzept ...................................................................................................................................... 5

Lieferumfang......................................................................................................................................... 5

Hinweis für Reparatur- und Einstellarbeiten ......................................................................................... 5

Erforderliche Hilfsmittel ......................................................................................................................... 5

Warnhinweise am Gerät ....................................................................................................................... 5

Netzanschluss....................................................................................................................................... 6

Sicherheit.............................................................................................................................................. 6

Bedienelemente und Anschlüsse............................................................................................................... 8

Bedienelemente und Anschlüsse.......................................................................................................... 8

Display .................................................................................................................................................. 9

Encoder austauschen ................................................................................................................................ 10

Antriebseinheit vorbereiten .................................................................................................................. 10

Encoder ausbauen................................................................................................................................ 11

Encoder einbauen................................................................................................................................. 11

Encoder einstellen ..................................................................................................................................... 12

Testbox mit Antriebseinheit verbinden.................................................................................................. 12

Encoder einstellen ................................................................................................................................ 12

Encoder überprüfen ................................................................................................................................... 14

Einstellung des Encoders überprüfen ................................................................................................... 14

Encoder auf Indexprellen überprüfen.................................................................................................... 14

Abschließende Tätigkeiten......................................................................................................................... 15

Antriebseinheit zusammenbauen......................................................................................................... 15

Pflege, Wartung und Entsorgung............................................................................................................... 17

Sicherheit.............................................................................................................................................. 17

Bei jeder Inbetriebnahme...................................................................................................................... 17

Alle 6 Monate........................................................................................................................................ 17

Entsorgung............................................................................................................................................ 17

Prüfdokumentation..................................................................................................................................... 18

Prüfdokumentation................................................................................................................................ 18

Technische Daten ...................................................................................................................................... 19

Testbox CMT-Encoder.......................................................................................................................... 19

Allgemeines

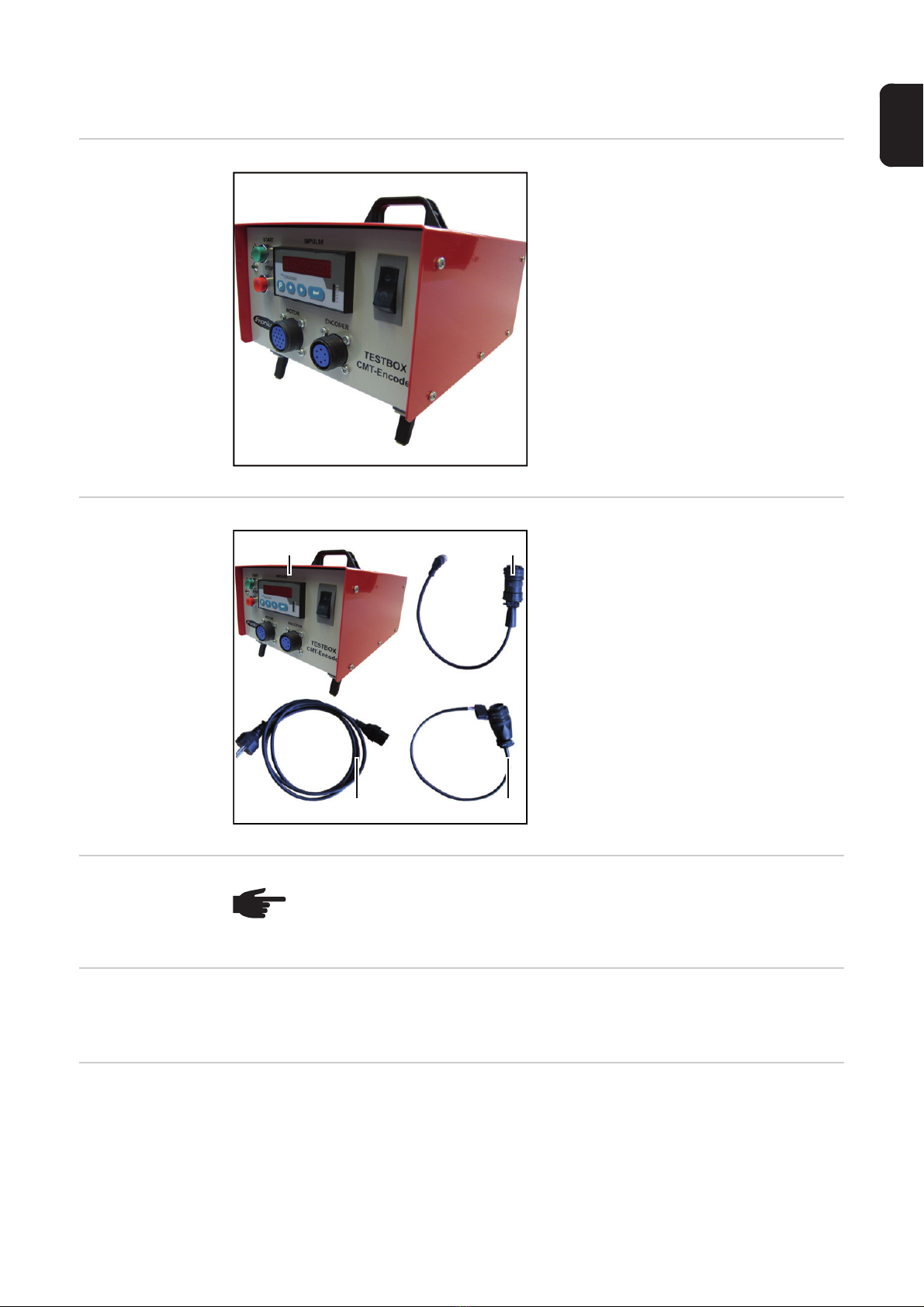

Gerätekonzept Die Testbox CMT-Encoder dient zum:

- Testen des Encoders der Robacta

Drive CMT-Antriebseinheit

- Einstellen des Encoders der Robacta

Drive CMT-Antriebseinheit nach Aus-

tausch des Encoders

Lieferumfang (1) Testbox CMT-Encoder

(2) Adapter MOTOR (Artikelnummer

43,0004,2713)

(3) Netzkabel

(4) Adapter ENCODER (Artikelnum-

mer 43,0004,4303)

(5) Bedienungsanleitung (nicht abge-

bildet)

Hinweis für Repa-

ratur- und Einstel-

larbeiten

Erforderliche

Hilfsmittel

- Loctite 243

Warnhinweise am

Gerät

Das Gerät ist mit Sicherheitssymbolen am Leistungsschild ausgestattet. Die Sicherheits-

symbole dürfen weder entfernt noch übermalt werden. Die Symbole warnen vor Fehlbe-

dienung, woraus schwerwiegende Personen- und Sachschäden resultieren können.

(1) (2)

(3) (4)

HINWEIS! Für Reparatur- und Einstellarbeiten die nicht vom Hersteller durchge-

führt wurden können keine Garantieansprüche geltend gemacht werden.

Netzanschluss Das Gerät ist für die am Leistungschild angegebene Netzspannung ausgelegt. Die erfor-

derliche Absicherung der Netzzuleitung finden Sie im Abschnitt „Technische Daten“. Sind

Netzkabel oder Netzstecker bei Ihrer Geräteausführung nicht angebracht, Netzkabel oder

Netzstecker entsprechend den nationalen Normen montieren.

Sicherheit

Ausgediente Geräte nicht in den Hausmüll geben,

sondern entsprechend den Sicherheitsvorschriften entsorgen.

Funktionen erst nach vollständigem Lesen der

Bedienungsanleitung anwenden.

230 V 0,8 A

50-60Hz

IP 20

IEC 61010-1 / EN 61000-6-4 / -6-2

Testbox CMT-Encoder

Type

Ser.No.

Art.No.

A-4600 Wels

www.fronius.com

HINWEIS! Nicht ausreichend dimensionierte Elektroinstallation kann zu schwer-

wiegenden Sachschäden führen. Die Netzzuteilung sowie deren Absicherung

sind entsprechend der vorhandenen Stromversorgung auszulegen. Es gelten die

Technischen Daten auf dem Leistungsschild.

WARNUNG! Fehlbedienung und fehlerhaft durchgeführte Arbeiten können

schwerwiegende Personen- und Sachschäden verursachen. Alle in der Bedie-

nungsanleitung beschriebenen Funktionen dürfen nur von geschultem Fachper-

sonal angewendet werden. Alle in der Bedienungsanleitung beschriebenen

Arbeiten dürfen nur von geschultem Fachpersonal durchgeführt werden. Das

Fachpersonal muss von der Fa. Fronius eine Schulung zur ordnungsgemäßen

Bedienung des Gerätes erhalten haben. Die beschriebenen Funktionen erst an-

wenden und die beschriebenen Arbeiten erst durchführen, wenn folgende Doku-

mente vollständig gelesen und verstanden wurden:

- diese Bedienungsanleitung

- sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere

Sicherheitsvorschriften

WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Sach-

und Personenschäden verursachen. Vor allen Arbeiten und Tests an der Robacta

Drive CMT Antriebseinheit:

- Netzschalter der Stromquelle in Stellung - O - schalten

- Stromquelle vom Netz trennen

- Sicherstellen, dass die Stromquelle bis zum Abschluss aller Arbeiten vom-

Netz getrennt bleibt

- Drahtelektrode aus dem Schlauchpaket entfernen

- die Robacta Drive CMT Antriebseinheit von allen Systemkomponenten tren-

nen

VORSICHT! Verbrennungsgefahr durch heiße Schweißbrenner-Komponenten

und heißes Kühlmittel. Vor Beginn aller in dieser Bedienungsanleitung beschrie-

benen Arbeiten sämtliche Schweißbrenner-Komponenten und das Kühlmittel auf

Zimmertemperatur (+25 °C, + 77 °F) abkühlen lassen.

VORSICHT! Bei wassergekühlten Schweißbrennern: Gefahr von Sachschäden

durch auslaufendes Kühlmittel. Vor Beginn aller in dieser Bedienungsanleitung

beschriebenen Arbeiten, das Kühlmittel aus dem Schweißbrenner entfernen.

Bedienelemente und Anschlüsse

Bedienelemente

und Anschlüsse

Vorderseite Testbox Rückseite Testbox

Nr. Funktion

(1) Kontroll-Leuchte MOTOR WINDING OK

leuchtet, wenn die Motorwicklungen der Antriebseinheit richtig bestromt werden

(2) Taste START

startet das Bestromen des Motors der Antriebseinheit

(3) Netzschalter

zum Ein- und Ausschalten der Testbox

(4) Anschluss ENCODER

zum Verbinden der Testbox mit dem Encoder der Antriebseinheit

(5) Anschluss MOTOR

zum Verbinden der Testbox mit dem Motor der Antriebseinheit

(6) Taste STOPP

beendet das Bestromen des Motors der Antriebseinheit

(7) Anschluss Netzkabel

(8) Anschluss Update

für Software-Updates

(2) (3)

(4)(5)(6)

(1)

(8)

(7)
