FRONIUS MTG 250d Bedienungsanleitung

Operating

Instructions

MTG 250d, 320d, 400d, 500d

MHP 400d G ML

MHP 500d G ML M

MTB 250i, 320i, 330i, 400i, 550i G ML

MTW 250d, 400d, 500d, 700d

MHP 500d W ML, 700d W ML

MHP 700d W ML M

MTB 250i, 330i, 400i, 500i W ML

MTB 700i W ML

MTG 400d K4

MTW 500d K4

42,0410,2118 022-27042022

DE Bedienungsanleitung

EN Operating Instructions

ES Manual de instrucciones

FR Instructions de service

IT Istruzioni per l'uso

PT-BR Manual de instruções

Inhaltsverzeichnis

Sicherheit 4

Bestimmungsgemäße Verwendung 4

Sicherheit 4

Gefahr durch Schweißrauch 5

MTG d, MTW d, MHP d - Allgemeines 6

Up/Down Funktion 6

JobMaster Funktion 6

MTG 400d K4, MTW 500d K4 - Allgemeines 8

Allgemeines 8

Richtwerte für Absauggeräte 8

Luftstromregler 8

Up/Down Funktion 9

Verschleißteile am Brennerkörper montieren 10

MTG d, MTW d - Verschleißteile am Brennerkörper montieren 10

MTG 400d K4, MTW 500d K4 - Verschleißteile montieren 10

ML-Brennerkörper am MHP-Schlauchpaket montieren 12

Multilock-Schweißbrenner zusammenbauen 12

Draht-Führungsseelen montieren 13

Draht-Führungsseele aus Stahl montieren 13

Draht-Führungsseele aus Kunststoff montieren (F, F++) 14

Kunststoff-Seele montieren (Fronius-Anschluss mit Draht-Führungsdüse) 15

Draht-Führungsseele aus Kunststoff montieren (Euro) 16

Inbetriebnahme 17

Schweißbrenner anschließen 17

Absaugung anschließen 17

Brennerkörper des Multilock-Schweißbrenners verdrehen 18

Brennerkörper des Multilock-Schweißbrenners wechseln 19

Prisma-Halterung für Maschinen-Schweißbrenner 20

Pﬂege, Wartung und Entsorgung 21

Allgemeines 21

Erkennen von defekten Verschleißteilen 21

Wartung bei jeder Inbetriebnahme 21

Wartung bei jedem Austausch der Draht- /Korbspule 22

Fehlerdiagnose, Fehlerbehebung 24

Technische Daten 30

Allgemeines 30

Schweißbrenner gasgekühlt - MTG 250d - 500d 30

Brennerkörper gasgekühlt - MTB 250i, 320i, 330i, 400i, 550i G ML 30

Schlauchpaket gasgekühlt - MHP 400d G ML 31

Schlauchpaket gasgekühlt - MHP 500d G ML M 31

Schweißbrenner wassergekühlt - MTW 250d - 700d 31

Brennerkörper wassergekühlt - MTB 250i, 330i, 400i, 500i, 700i W ML 32

Schlauchpaket wassergekühlt - MHP 500d, 700d W ML 33

Schlauchpaket wassergekühlt - MHP 700d W ML M 33

MTG 400d K4 34

Absaug-Kennlinie MTG 400d K4 34

MTW 500d K4 35

Absaug-Kennlinie MTW 500d K4 35

Sicherheit

Bestimmungs-

gemäße Verwen-

dung

Der MIG/MAG Hand-Schweißbrenner ist ausschließlich zum MIG/MAG-

Schweißen bei manuellen Anwendungen bestimmt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungs-

gemäß. Für hieraus entstehende Schäden haftet der Hersteller nicht.

Zur bestimmungsgemäßen Verwendung gehört auch

-das Beachten aller Hinweise aus der Bedienungsanleitung

-die Einhaltung der Inspektions- und Wartungsarbeiten

Sicherheit WARNUNG!

Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.

Schwerwiegende Personen- und Sachschäden können die Folge sein.

▶Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen

nur von geschultem Fachpersonal ausgeführt werden.

▶Dieses Dokument lesen und verstehen.

▶Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere

Sicherheitsvorschriften lesen und verstehen.

WARNUNG!

Gefahr durch elektrischen Strom und Verletzungsgefahr durch austretende

Drahtelektrode.

Schwerwiegende Personen- und Sachschäden können die Folge sein.

▶Netzschalter der Stromquelle in Stellung - O - schalten.

▶Stromquelle vom Netz trennen.

▶Sicherstellen, dass die Stromquelle bis zum Abschluss aller Arbeiten vom

Netz getrennt bleibt.

WARNUNG!

Gefahr durch elektrischen Strom.

Schwerwiegende Personen- und Sachschäden können die Folge sein.

▶Sämtliche Kabel, Leitungen und Schlauchpakete müssen immer fest ange-

schlossen, unbeschädigt, korrekt isoliert und ausreichend dimensioniert sein.

VORSICHT!

Verbrennungsgefahr durch heiße Schweißbrenner-Komponenten und heißes

Kühlmittel.

Schwere Verbrühungen können die Folge sein.

▶Vor Beginn aller in dieser Bedienungsanleitung beschriebenen Arbeiten

sämtliche Schweißbrenner-Komponenten und das Kühlmittel auf Zimmer-

temperatur (+25 °C, +77 °F) abkühlen lassen.

VORSICHT!

Beschädigungsgefahr durch Betrieb ohne Kühlmittel.

Schwerwiegende Sachschäden können die Folge sein.

▶Wassergekühlte Schweißbrenner nie ohne Kühlmittel in Betrieb nehmen.

▶Für hieraus entstandene Schäden haftet der Hersteller nicht, sämtliche

Gewährleistungsansprüche erlöschen.

VORSICHT!

Gefahr durch Kühlmittelaustritt.

Schwerwiegende Personen- und Sachschäden können die Folge sein.

▶Die Kühlmittel-Schläuche der wassergekühlten Schweißbrenner immer mit

dem darauf montierten Kunststoff-Verschluss verschließen, wenn diese vom

Kühlgerät oder vom Drahtvorschub getrennt werden.

Gefahr durch

Schweißrauch WARNUNG!

Gefahr durch beim Schweißen entstehenden Rauch, der gesundheitsschädliche

Gase und Dämpfe enthält.

Schwere gesundheitliche Schäden können die Folge sein.

▶Ein Schweißbetrieb ohne ein eingeschaltetes Absauggerät ist nicht zulässig.

▶Unter Umständen kann die alleinige Verwendung eines Absaug-Schweißbren-

ners nicht ausreichen.

In diesem Fall eine zusätzliche Absaugung installieren, um die Schadstoffbe-

lastung am Arbeitsplatz zu verringern.

▶Im Zweifelsfall die Schadstoffbelastung am Arbeitsplatz durch einen Sicher-

heitstechniker feststellen lassen.

MTG d, MTW d, MHP d - Allgemeines

Up/Down Funkti-

-An der Stromquelle einen der fol-

genden Parameter anwählen:

-Drahtgeschwindigkeit

-Jobnummer

-Parameter mittels Up/Down-Funk-

tion einstellen

WICHTIG!

In den Betriebsarten „MIG/MAG

Standard- und Puls Synergic

Schweißen“ sind zusätzliche Parame-

ter einstellbar.

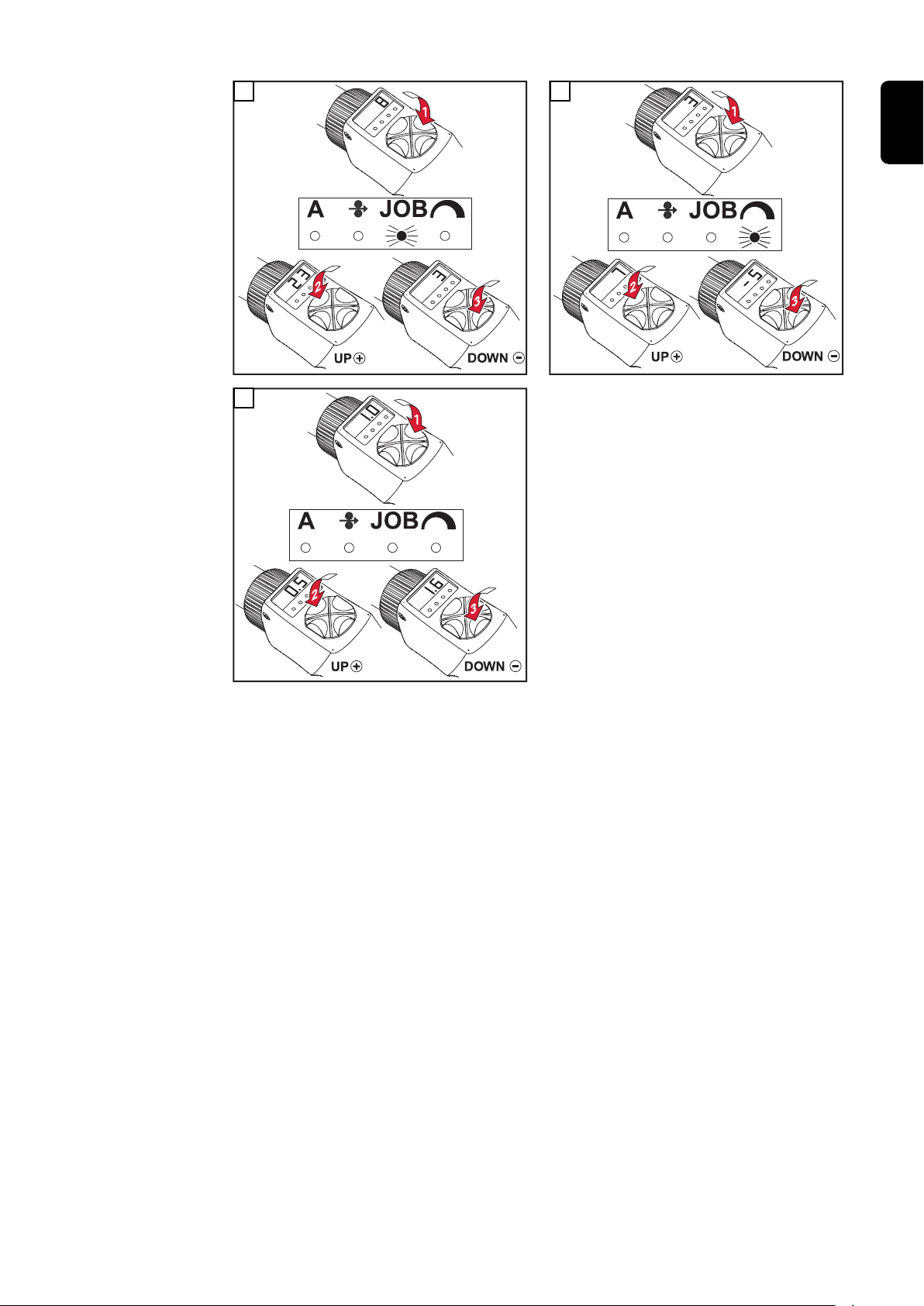

JobMaster Funk-

tion WICHTIG!

Am JobMaster können codierte Meldungen aufscheinen.

Diese entsprechen dem gleichzeitig am Bedienpanel angezeigten Service-Code

(siehe Bedienungsanleitung der Stromquelle, Kapitel „Fehlerdiagnose und -behe-

bung“).

Synchro Puls (Option) - kein Symbol am JobMaster leuchtet (siehe Bedienungs-

anleitung der Stromquelle, Kapitel „MIG/MAG-Schweißen“).

1 2

3 4

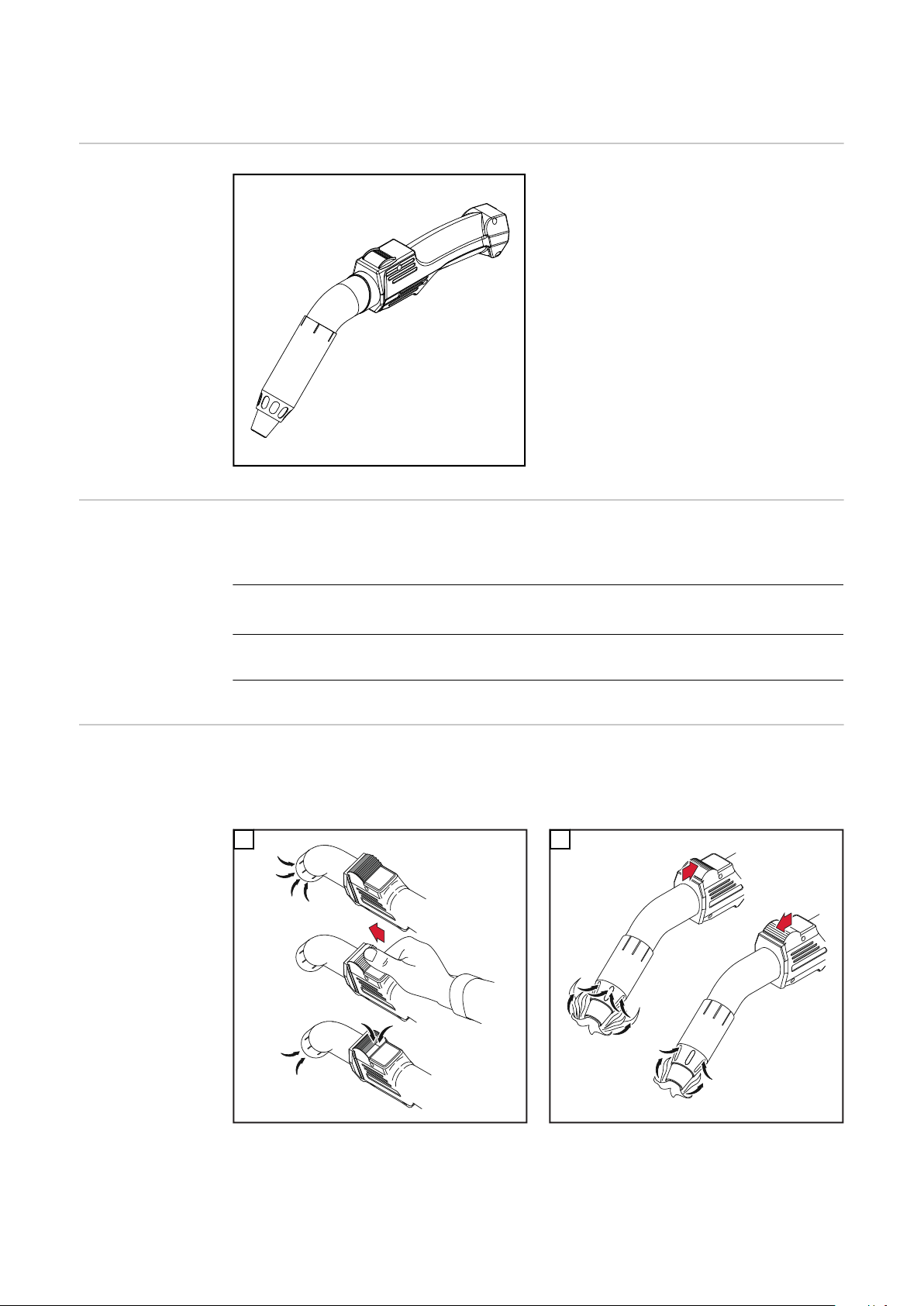

MTG 400d K4, MTW 500d K4 - Allgemeines

Allgemeines Die Absaug-Schweißbrenner MTG

400d K4 und MTW 500d K4 erfassen

den beim Schweißen entstehenden,

gesundheitsschädlichen Schweißrauch

direkt am Entstehungsort.

Der Schweißrauch wird abgesaugt, be-

vor dieser in den Atembereich des

Schweißers gelangt.

Gesetzlich vorgeschriebene Werte für

die max. Arbeitsplatzkonzentration

(MAK) werden eingehalten oder unter-

schritten.

Richtwerte für

Absauggeräte

Das Absauggerät für die Absaug-Schweißbrenner sollte folgende Spezifikationen

erfüllen:

Saugleistung ca. 100 m3/h

Unterdruckwerte zwischen 0,05 und 0,2 bar

(zwischen 5000 und 20000 Pa)

Luftstromregler Mit dem Luftstromregler kann die Menge des abgesaugten Schweißrauchs

während des Schweißvorganges stufenlos zwischen 10 und 100 % reguliert wer-

den.

10 %

100 %

10 %

WICHTIG! Die Regulierung der abgesaugten Schweißrauch-Menge ist erforder-

lich, wenn Schutzgas mit dem Schweißrauch abgesaugt wird (z.B. beim

Schweißen in Eckposition).

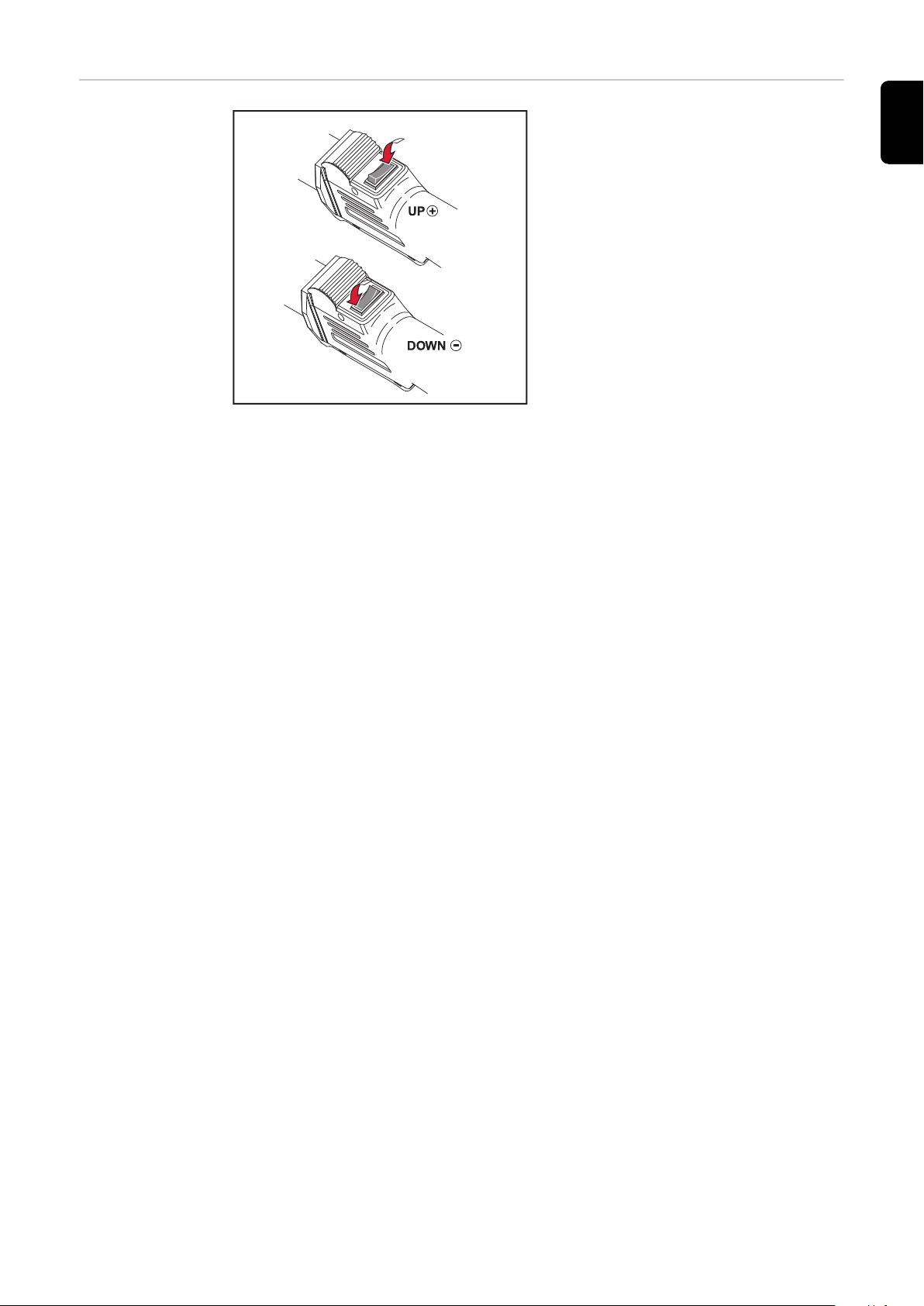

Up/Down Funkti-

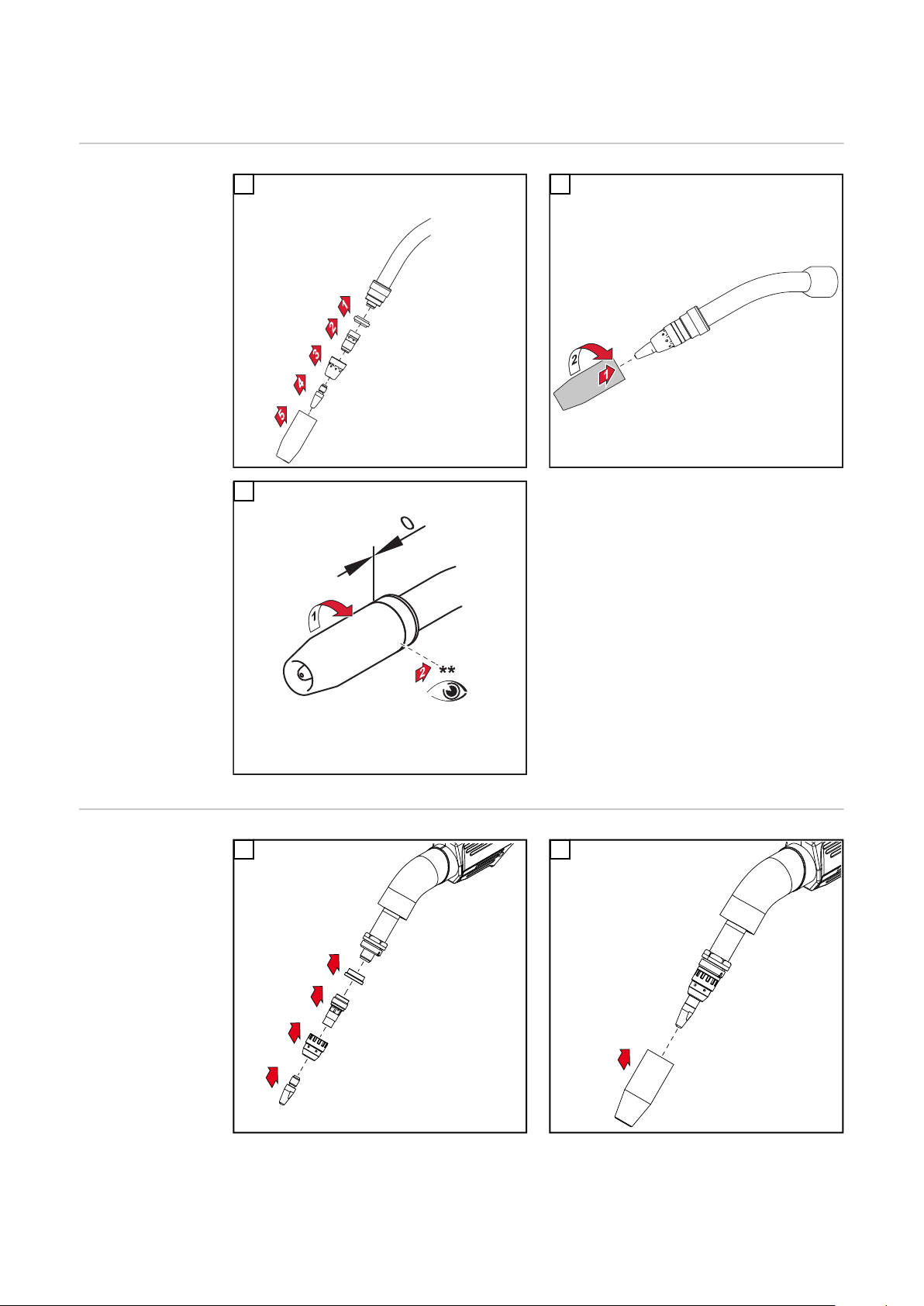

Verschleißteile am Brennerkörper montieren

MTG d, MTW d -

Verschleißteile

am Bren-

nerkörper mon-

tieren

1 2

3** Gasdüse bis auf Anschlag fest-

ziehen

MTG 400d K4,

MTW 500d K4 -

Verschleißteile

montieren

4321
