Fujitsu Siemens Computers D2470 Bedienungsanleitung

Mainboard Deutsch, English, Français

Short Description

Mainboard D2470

Sie haben...

technische Fragen oder Probleme?

Wenden Sie sich bitte an:

• Ihren zuständigen Vertriebspartner oder Ihre Verkaufsstelle

• unsere Hotline über das Kontaktformular unter

"www.fujitsu-siemens.com/support/contact/contact.html" oder für

Kunden, die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005

Aktuelle Informationen zu unseren Produkten, Tipps, Updates usw. ﬁnden Sie im

Internet: "www.fujitsu-siemens.com/mainboards"

Are there...

...any technical problems or other questions you need clariﬁed?

Please contact:

• your sales partner or your sales outlet

• our hotline for customers who have purchased the mainboard as a single

delivery unit: +49(0) 180 3777 005

The latest information and updates (e.g. BIOS update) on our mainboards can be

found on the Internet at: "www.fujitsu-siemens.com/mainboards"

Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA.

Microsoft, MS, MS-Dos and Windows are registered trademarks of Microsoft Corporation.

PS/2 and OS/2 Warp are registered trademarks of International Business machines, Inc.

All other trademarks referenced are trademarks of their respective owners, whose

protected rights are acknowledged.

All rights, including rights of translation, reproduction by printing, copying or similar

methodas, even of parts are reserved.

Offenders will be liable for damages.

All rights, including rights created by patent grant or registration of a utility model or

design, are reserved. Delivery subject to availability.

Right of technical modiﬁcation reserved.

Dieses Handbuch wurde erstellt von/This manuel was produced by Xerox Global Services

Herausgegeben von/Published by

Fujitsu Siemens Computers GmbH

AG 10/06

Ausgabe/Edition1

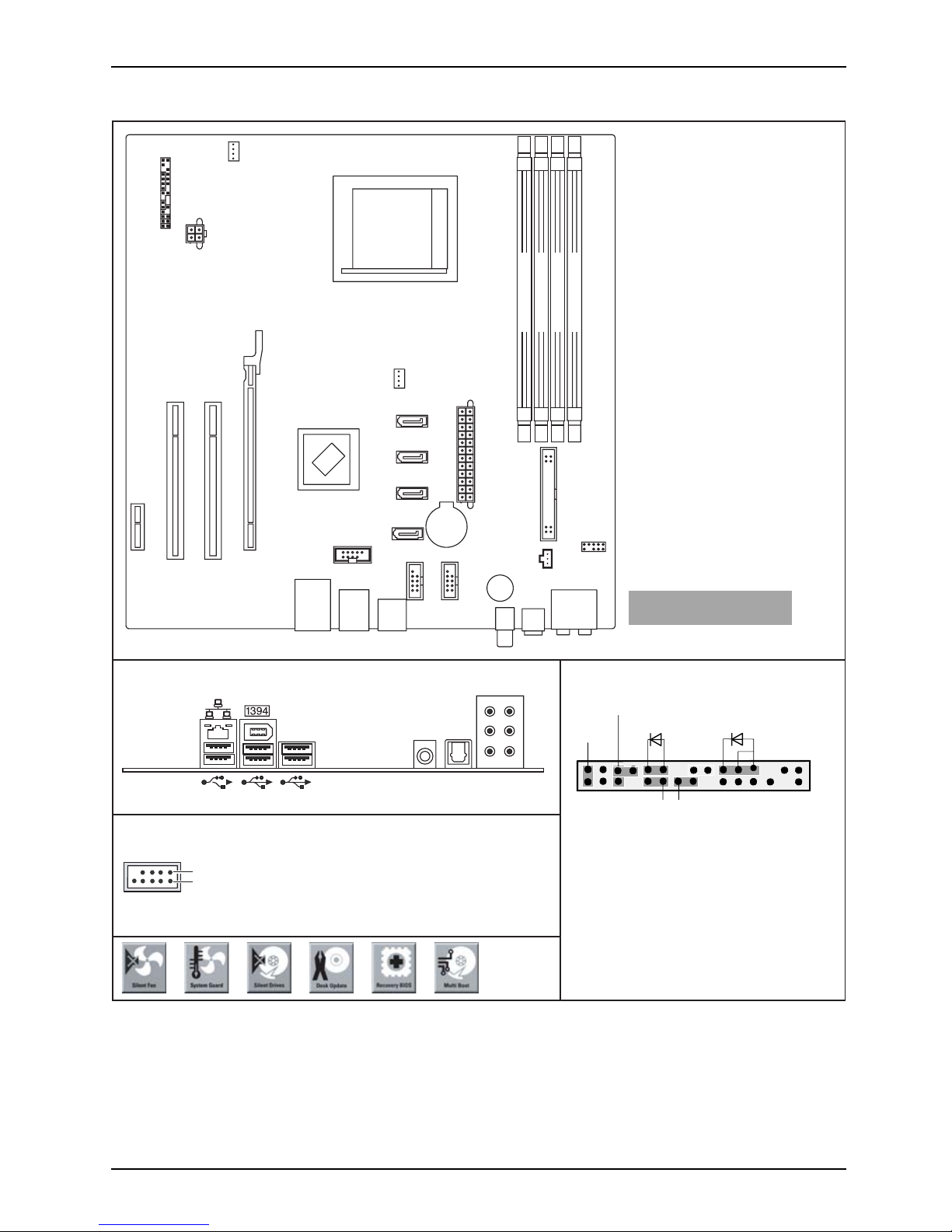

Internal connectors and slots

Optionale Komponenten /

Optional components

External connectors rear

USB dual channel

1 = VCC C

2 = VCC D

S/PDIF S/PDIF opt.

3 = Data negative C

4 = Data negative D

5 =

6 = Data positive D

Data positive C

7 = GND

8 = GND

9 = Key

10 = Not connected

PCI e x16

Power supply

Floppy drive

PCI Slot 2

PCI Slot 1

PCI e x1

Firewire

USB SPDIF

Buzzer

Audio

USB

SATA 1

SATA 2

SATA 3

SATA 4

Fan 2

CPU Power supply

Frontpanel

Fan 1

Battery

Front panel

1) Both connector positions possible

2) 2pin or 3pin connector possible

Recovery inserted = The system starts

from floppy and allows a BIOS recovery

Password inserted = System- and BIOS

Password are skipped when device is

switched on

Channel A Slot 1

Channel B Slot 2

Channel A Slot 3

Channel B Slot 4

HD-LED

Power On/Off

Recovery Password

Reset Power On LED 2)

Ausgabe 1 1

Internal connectors and slots

Features D2470-A

Chipset nVIDIA / MCP55S

Board size μBTX

VGA -

Audio / 8-channel /S/PDIF / /

Buzzer / int. Speaker Support /-

LAN 1 Gbit / 100 Mbi / 10 Mbit / /

LAN ASF /Aol / WoL / Boot - / - / /

SATA / ATA / RAID /-/

FireWireTM /USB2.0 /

FAN monitored PSU* / CPU / AUX1 / AUX2 - / //-

FAN controlled PSU* / CPU / AUX1 / AUX2 - / //-

TEMP monitored CPU / ONB1 / ONB2 / OFFB //-/-

Special Features D2470-A

Silent Fan / Silent Fan LT / System Guard / Silent Drives -/ / /

Recovery BIOS / Desk Update / Multi Boot / Safe Standby ///-

HDD Password -

Logo Boot / Intel On Screen Branding /-

Silent Fan LT Independent temperature related processor and fan supervision and control

System Guard View and adjust Silent Fan LT

Silent Drives Noise reduction for optical and hard disk drives

Recovery BIOS Restores a corrupted BIOS

Desk Update Simple driver update with DU CD

Multi Boot Comfortable boot from any boot device

HDD Passwort Access protection for ATA5/ATAI5 disk drives

Power Supply Requirements - for onboard components (worst case)

Source Voltage Maximal variation Mainboard current

Maximal*

+12V +/–5% 12 A

–12V + / – 10% 0.05 A

+5V +/–5% 6.0 A

Main Power Supply

+3.3V +/–5% 1.0 A

Aux. Power Supply +5V +/–5% 2.0 A

* maximal mainboard current without PCI, PCIexpress and USB load

2Ausgabe1

Kurzbeschreibung des Mainboard

Hinweise zu den Baugruppen

Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:

• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten

Gegenstands), bevor Sie mit Baugruppen arbeiten.

• Verwendete Geräte und Werkzeuge müssen frei von statischer Auﬂadung sein.

• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.

• Fassen Sie die Baugruppen nur am Rand an.

• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.

Eine Übersicht der Leistungsmerkmale ﬁnden Sie im Datenblatt.

Besondere Merkmale

Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konﬁguration

Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale.

In diesem Handbuch ﬁnden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.

Anschlüsse und Steckverbinder

Die Position der Anschlüsse und Steckverbinder Ihres Mainboards ﬁnden

Sie am Anfang des Handbuchs.

Die markierten Komponenten und Steckverbinder müssen nicht auf

dem Mainboard vorhanden sein.

Externe Anschlüsse

Die Position der externen Anschlüsse Ihres Mainboards ﬁnden Sie am Anfang des Handbuchs.

LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa

DVI-Anschluss USB – Universal Serial Bus, schwarz

Rear Center / LFE, orange Digitaler 6-Kanal Audioausgang,

orange

Rear Surround-side, grau FireWireTM,grau

Rear Surround, schwarz

Die externen USB-Anschlüsse auf der Rückseite dürfen einzeln bis

max. 0.5 A belastet werden.

Ausgabe 1 3

Kurzbeschreibung des Mainboard

Prozessor ein-/ausbauen oder tauschen

(mit Kühlkörper)

Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung

getrennt sein! Nähere Angaben dazu ﬁnden Sie in der Betriebsanleitung Ihres Systems.

Technische Daten

• AMD Athlon 64, Athlon 64 X2 und AMD Sempron mit bis zu 1 GHz Front Side

Bus (Hypertransport) in der Bauform AM2 (mPGA 940)

• Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren ﬁnden Sie

im Internet unter: "www.fujitsu-siemens.com/mainboards".

Vorgehensweise

►Entfernen Sie einen eventuell vorhandenen Lüfter und den Kühlkörper.

►Drücken Sie den Hebel in Pfeilrichtung (1) und schwenken Sie ihn bis zum Anschlag nach oben (2).

►Klappen Sie die Halterung nach oben.

►Heben Sie den alten Prozessor aus dem Steckplatz (3).

Die abgeschrägte Ecke des Prozessors kann auch an einer anderen

Stelle sein als in der Abbildung dargestellt.

►Stecken Sie den neuen Prozessor so in den Steckplatz, dass die abgeschrägte Ecke des

Prozessors mit der Codierung am Steckplatz (A) von der Lage her übereinstimmt (4).

4Ausgabe1

Kurzbeschreibung des Mainboard

►Schwenken Sie den Hebel nach unten, bis er spürbar einrastet (5).

Bitte beachten Sie, dass je nach verwendetem Kühlkörper unterschiedliche

Kühlkörperhalterungen auf dem Mainboard benötigt werden.

►Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den

Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.

►Je nach Prozessor-Variante werden für die Befestigung des Kühlkörpers noch

Klammern mitgeliefert, die den Kühlkörper ﬁxieren.

Hauptspeicher ein-/ausbauen

Technische Daten

Technologie DDR2 400 / DDR2 533 / DDR2 667 / DDR2 800 ungepufferte DIMM

Module 240-Pin; 1,8 V; 64 Bit, ohne ECC

Gesamtgröße 64 MBytes bis 8 GByte

Modulgröße 64, 128, 256, 512, 1024 oder 2048 MByte pro Modul

Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule ﬁnden Sie

im Internet unter: "www.fujitsu-siemens.com/mainboards".

Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher

Speicherkapazität können kombiniert werden.

Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden.

DDR2-Speichermodule müssen der PC2-3200U- oder PC2-4200U- oder

PC2-5300U- oder PC2-6400U-Speziﬁkation entsprechen.

Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf,

die Speichermodule auf beide Speicherkanäle aufzuteilen. Dadurch nutzen

Sie die Performancevorteile des Dual-Channel-Mode.

Die maximale Systemperformance ist gegeben, wenn in Channel A und

Channel B identische Module verwendet werden.

Um die Bestückung zu erleichtern, sind die Steckplätze (Slots) farbig gekennzeichnet.

Wenn Sie die Speichermodule einstecken, beginnen Sie mit dem Steckplatz,

der am weitesten vom Prozesser entfernt ist (Slot 4).

Bei einer Speicherkonﬁguration von 4GByte kann der sichtbare und benutzbare Hauptspe-

icher auf bis zu 3,5 GByte reduziert sein (abhängig von der Konﬁguration des Systems).

Mehr als 4 GByte Hauptspeicher können nur mit entsprechendem

Betriebssystem genutzt werden.

Channel A

Channel B

Channel A

Channel B

Ausgabe 1 5

Kurzbeschreibung des Mainboard

Anzahl der gesteckten Speichermodule

Zu verwendender Steckplatz 1 2 3 4

Channel A, Slot 1 x

Channel B, Slot 2 xx

Channel A, Slot 3 xxx

Channel B, Slot 4 xxxx

Multifunktionale Erweiterungskarten oder

Erweiterungskarten mit integrierter PCI-PCI Brigde

Diese Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT

C, INT D. Wie viele und welche dieser Interrupts verwendet werden, entnehmen

Sie der mitgelieferten Dokumentation der Karte.

Die Zuordnung der PCI-Interrupts zu den IRQ Lines ﬁnden Sie in der folgenden Tabelle:

On board controller

PCI INT

LINE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18-22 IDSel

USB 1.1

1th ---- - - - - - - - - - x--- - -

2nd ---- - - - - - - - - - x--- - -

3rd ---- - - - - - - - - - x--- - -

4th ---x---- - - - - - ---- - -

USB 2.0 ---- - - - - - x- - - ---- - -

SMBus ---- - - - - x-- - - ---- - -

Firewire ---x---- - - - - - ---- - 25

Azalia -------- - - - - - ---

17 --

LAN ---- - - - - - - - - - - -16 -- -

SATA 0

(native) ---- - - - - - - - - 13 ---- - -

SATA 1

(native) ---- - - - - - - -13 - ---- - -

Mechanical Slot

PCI INT

LINE 123 4 5678 9 10 11 12 13 14 15 16 17 18-22 IDSel

PCIe

x16, Slot 1 -- - -DAB C----- ---- - -

x1,Slot4 -- - -CDA B --------- - -

PCI

6Ausgabe1

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Fujitsu Siemens Computers Hauptplatine Handbücher

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1501 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2130 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1961 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1409 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2721 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2300 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2156 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1858 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1931 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2352 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1218 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2764 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1132 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1215 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2568 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2587 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1627 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2164 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1381 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers RELIABILITY D1859 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2750 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers answers2 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1548 Bedienungsanleitung

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2730 Bedienungsanleitung

Beliebte Hauptplatine Handbücher anderer Marken

DFI

DFI SD170 Bedienungsanleitung

ASROCK

ASROCK ROMED8-2T Bedienungsanleitung

Asus

Asus P2L97A Bedienungsanleitung

Winmate

Winmate IC70 Bedienungsanleitung

Asus

Asus MES-B Bedienungsanleitung

Grantech

Grantech SYS8F377VGGA-3OMN Bedienungsanleitung

Telit Wireless Solutions

Telit Wireless Solutions SL869-3DR Bedienungsanleitung

Gigabyte

Gigabyte GA-9IVDT Bedienungsanleitung

Texas Instruments

Texas Instruments ADS8372EVM Bedienungsanleitung

Commell

Commell MS-C73 Bedienungsanleitung

IBT Technologies

IBT Technologies MB860 Bedienungsanleitung

Nvidia

Nvidia TEGRA DG-04927-001_V01 Bedienungsanleitung

Biostar

Biostar M7VIT Bravo Bedienungs- und Montageanleitung

Intel

Intel D33217CK Bedienungsanleitung

Asus

Asus F1A55-M LX PLUS R2.0 Bedienungsanleitung

EPC

EPC EPC9147C Bedienungsanleitung

Asus

Asus EX-B760M-V5 D4 Bedienungsanleitung

EPOX

EPOX MU-8KHA0010 Bedienungsanleitung
