Wireless thermostat Geti GRT02

IMPORTANT: Read these operating instructions carefully before installing and follow

all precautions when using the device.

Instructions for installing and using the thermostat

● We recommend that assembly and connection be done by a qualified profes-

sional.

● Before connecting the device to the thermostat, disconnect the device from the

electrical supply!

● The digital thermostat is exclusively for internal use (closed rooms, garages, ve-

randas, etc.)

● Don‘t install it in places with high humidity.

● Don‘t touch the thermostat with wet hands.

● Do not expose the thermostat to direct sunlight or other sources of heat.

● Avoid any intrusion of liquids or foreign objects into the thermostat.

● The thermostat can only control one device at a time. Connecting multiple de-

vices simultaneously in any combination can cause a thermostat to malfunc-

tion.

● When connecting the thermostat to a heating or cooling system, proceed with

the utmost caution. Incorrect wiring can cause damage to the thermostat, equip-

ment or compromise your safety.

● Always follow the manufacturer‘s instructions when connecting the thermostat

to a heating or cooling system.

● Always use new and undamaged wiring of the corresponding section to con-

nect.

● Don‘t exceed the maximum allowed thermostat load (see Technical specifica-

tions.

● Test the signal range between transmitter and receiver at the required location

before final assembly.

● Too bigger distance between receiver and transmitter can make the thermo-

stat unreliable.

Note: The manufacturer is not liable for damage caused by incorrect installation or

use not described in this manual.

Technical specifications

Thermostat (transmitter):

● Programmability: non-programmable

● Protection against heating system freezing: yes

● The range of temperature displays: 0 ~ 40 °C (in steps of 0.1 °C)

● The adjustable temperature range: 5 ~ 35 °C (in steps of 0.5 °C)

● The accuracy of temperature measurements: ± 1 °C (at 20 °C)

● Power supply: 2x battery 1.5 V AAA

● Backlight: White

● Operating frequency: 868,35 MHz

● A warning about a dead battery: yes

● The stream in standby mode: < 50 μA

● The backlight‘s power output ≤ 6 mA

● Dimensions: 130 x 86 x 35 mm

Receiver:

● Power supply: 230 V AC / 50Hz

● Operating frequency: 868.35 MHz

● Signal range: approximately 200 m in an open area

● Power consumption: 6 W

● Maximum resistance load: 16 A / 230 V AC

● The maximum induction load: 4 A / 230 V AC

● Dimensions: 86 x 86 x 26 mm

Thermostat description (transmitter)

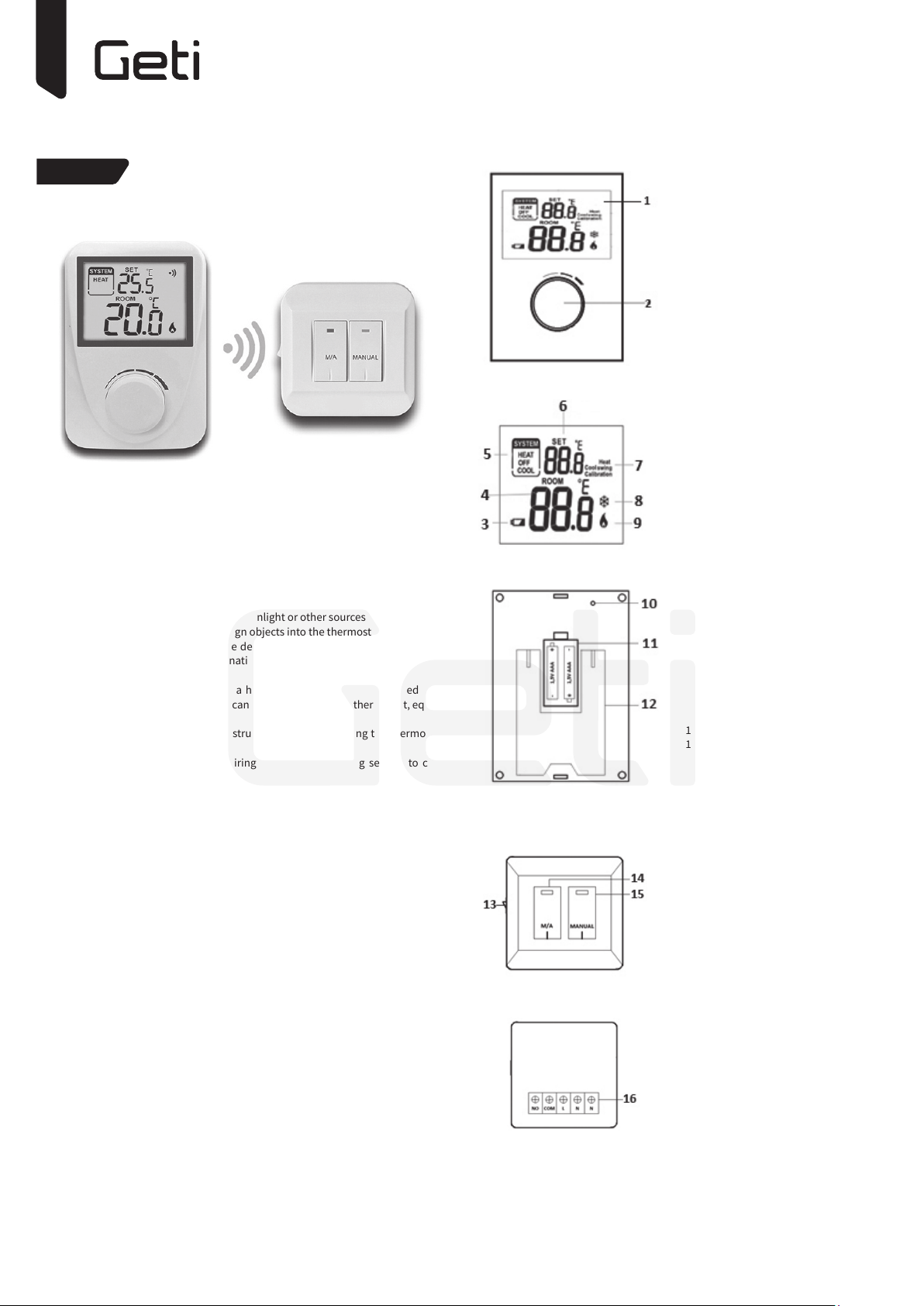

Front view (see Fig. 1)

1. Display

2. Multi-function wheel/button

to control and confirm

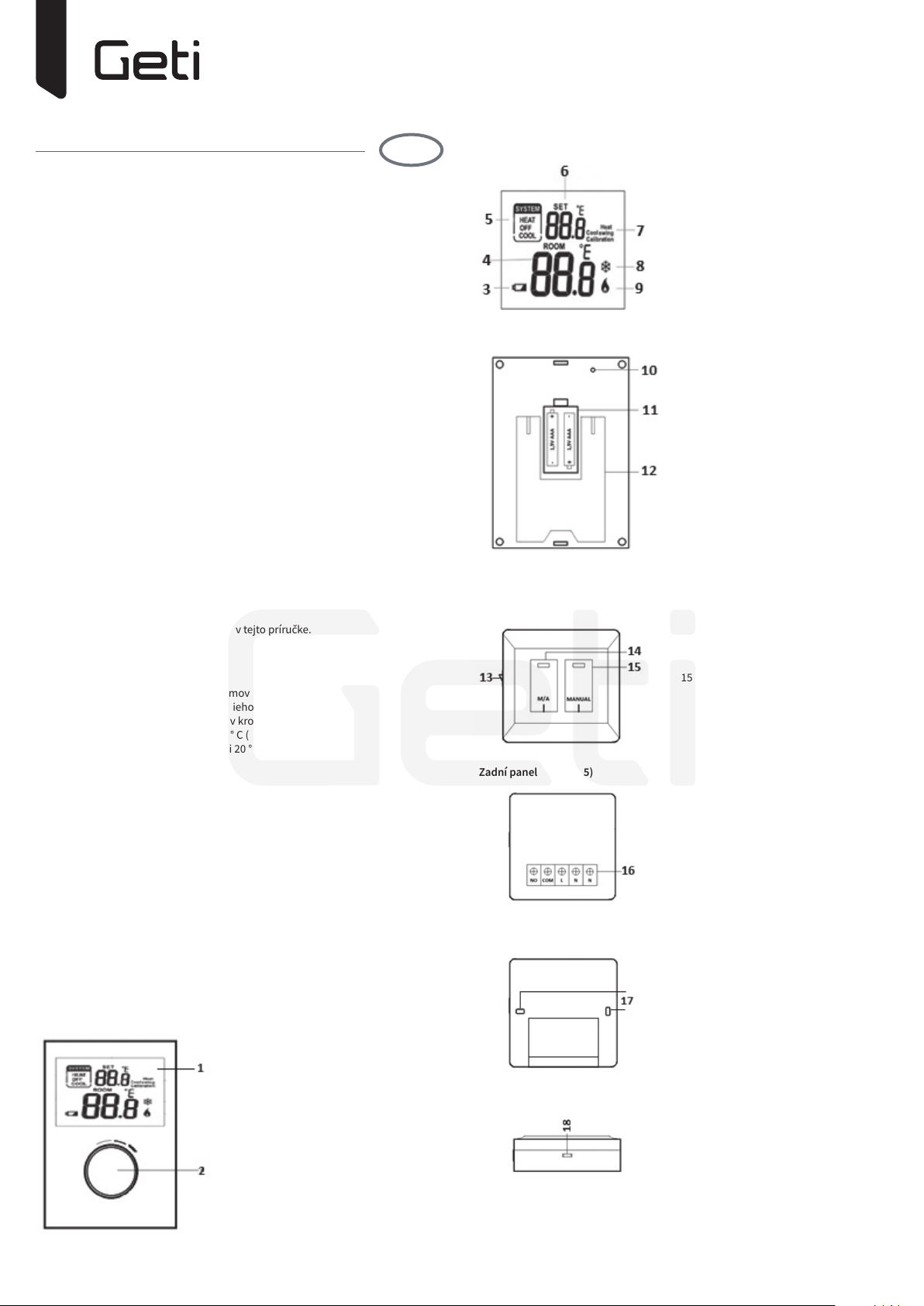

Display (see Fig. 2)

3. Indications of a dead battery

4. Temperature in room

5. Working Mode

6. The set temperature

7. Calibration/hysteresis setting

8. Refrigeration mode indication

9. Indications of heating mode

Back view (see Fig. 3)

10. Button for pairing with receiver

(compression must be done with

a thin screwdriver or other blunt

object, long at least 15mm)

The backlight is turned on by turning

the control multi-function wheel (Fig.

1) and will shut down if no operation

is performed for 10 seconds.

11. Space to insert batteries

12. Flip stand

Receiver description

Front panel (see Fig. 4)

13. Main switch

14. Manual/Auto switch (red LED)

15. Manual control switch (green LED)

Back panel (see Fig. 5)

16. Connecting clamps

Assembly base (see Fig. 6 )

17. Mounting holes

Top side (see Fig. 7)

18. Base lock (push screwdriver here

to separate the assembly base

from the front of the receiver)

Temperature settings

Do the setting of the desired temperature by turning the control wheel (see Fig. 1/2).

To confirm the set temperature, press the swivel wheel (see Fig.1/2) or wait 5 sec. to

automatically store the set value.

Setting up the operating mode

● Press and hold the wheel (see Fig. 1) for 5 seconds, then turn the wheel to se-

lect the desired mode:

HEAT – Heating

COOL – Cooling

OFF - O (Serves as anti-freeze protection.

The heating will only start if the temperature drops below 7°C).

● To exit once, press the control wheel or wait 10 sec. for automatic fit and exit.

Calibration settings

● Press and hold the control wheel for 5 seconds. Then press the wheel once more.

The display shows the inscription „Calibration“.

● By turning the wheel, if necessary, you can calibrate the measured temperature

between -3 ~ +3 °C in 0.5°C increments.

● To exit, press the control wheel or wait 10 seconds for automatic storage and

termination.

Hysteresis settings

● Press and hold the control wheel for 5 seconds. Press the control wheel twice

again. The display will display the inscription „Heat swing or Cool swing“ depen-

ding on the mode in which the thermostat is located (HEAT/COOL). See above

Setting the operating mode.

● Set the hysteresis by turning the wheel between 0.2 ~ 2°C in 0.1°C increments.

● To exit, press the control wheel or wait 10 seconds for automatic storage and

termination.

Installation and connection

Place the thermostat in a room you occupy the most. The thermostat should not be

placed near any heat sources, doors, windows or in direct sunlight. The thermostat is

designed to stand in your desired area with a help of a flip stand

Receiver connection

● Push the lock with a flat screwdriver (see Fig. 7/18) and separate base from re-

ceiver.

● Select a suitable location close to the heating or cooling equipment and using

mounting holes (see Fig. 6/17) Screw the base onto the wall with the enclosed

screws and dowels.

● Depending on the type of connected system, choose a wiring diagram

(see Fig. 8).

● Link the system to the receiver via a clamp box (see Fig. 5/16).

● Attach the receiver to a 230 V AC network voltage (see Fig. 8).

● Once connected, put the receiver back on its base.

WARNING! Always consider the power of the device connected to the receiver and

follow the manufacturer´s instructions. The device must be installed and connected

by a qualified professional!

Do not install a receiver under the boiler cover or near hot pipes as there could be

damage to part of the device or a reduction in wireless connection.

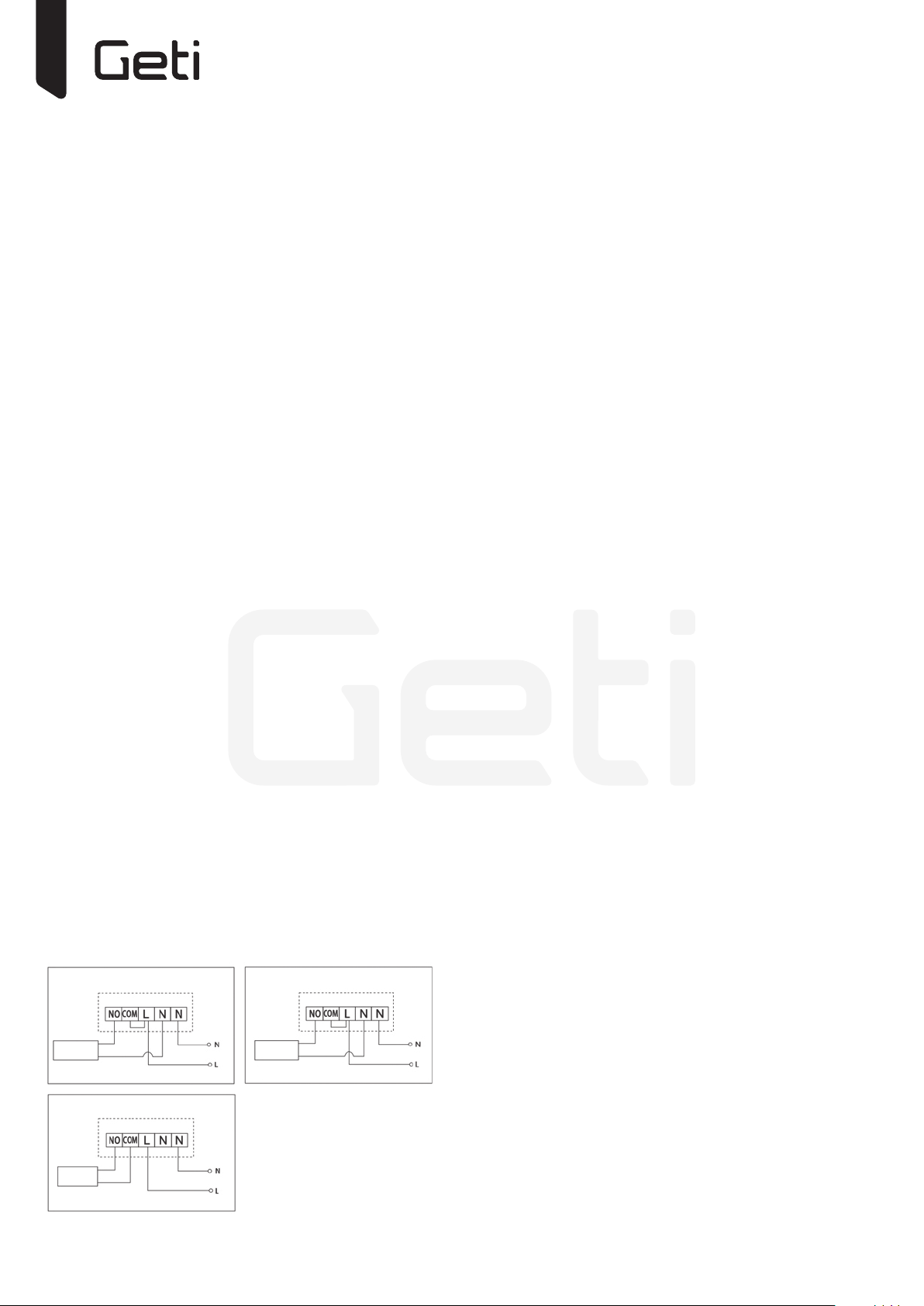

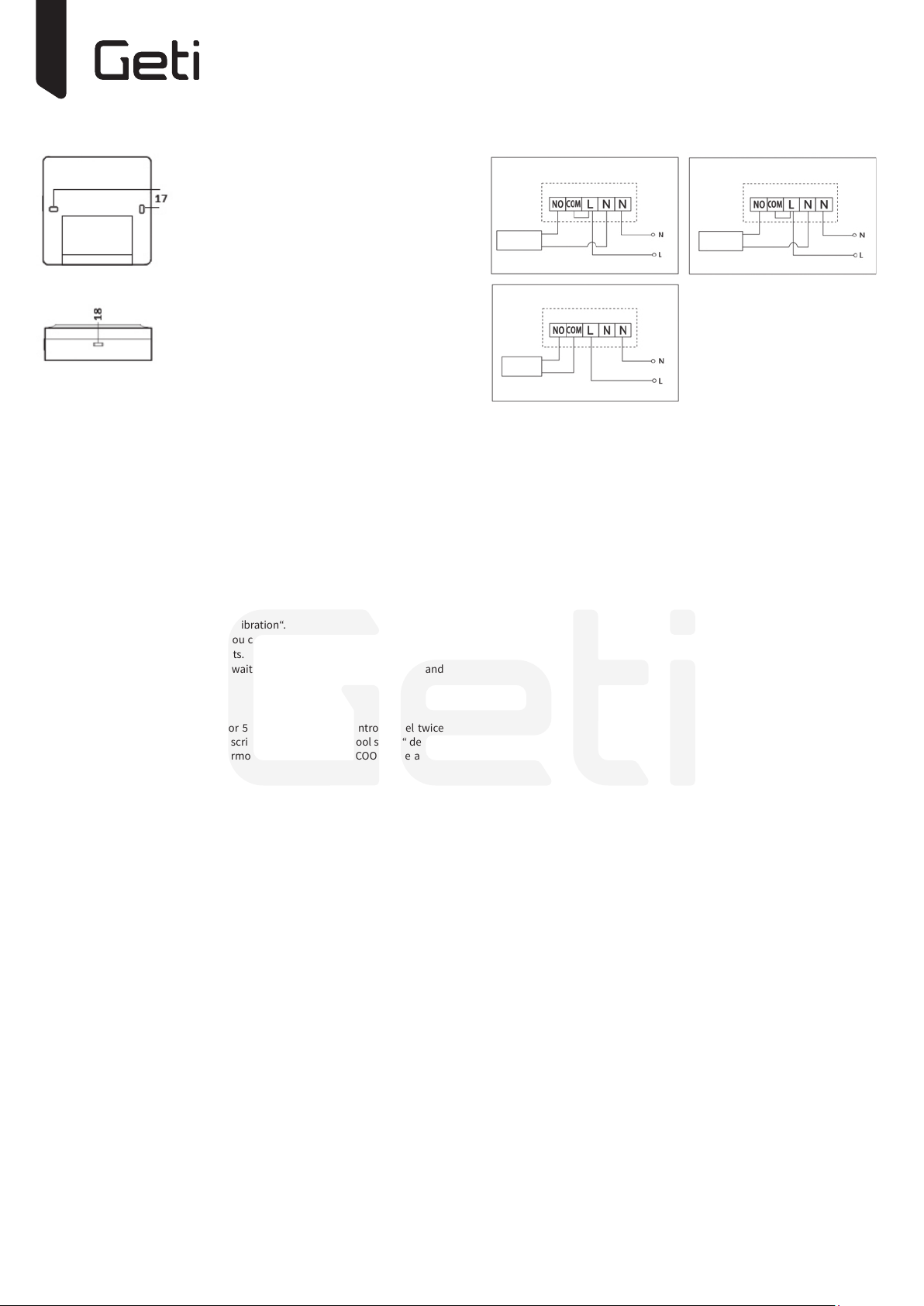

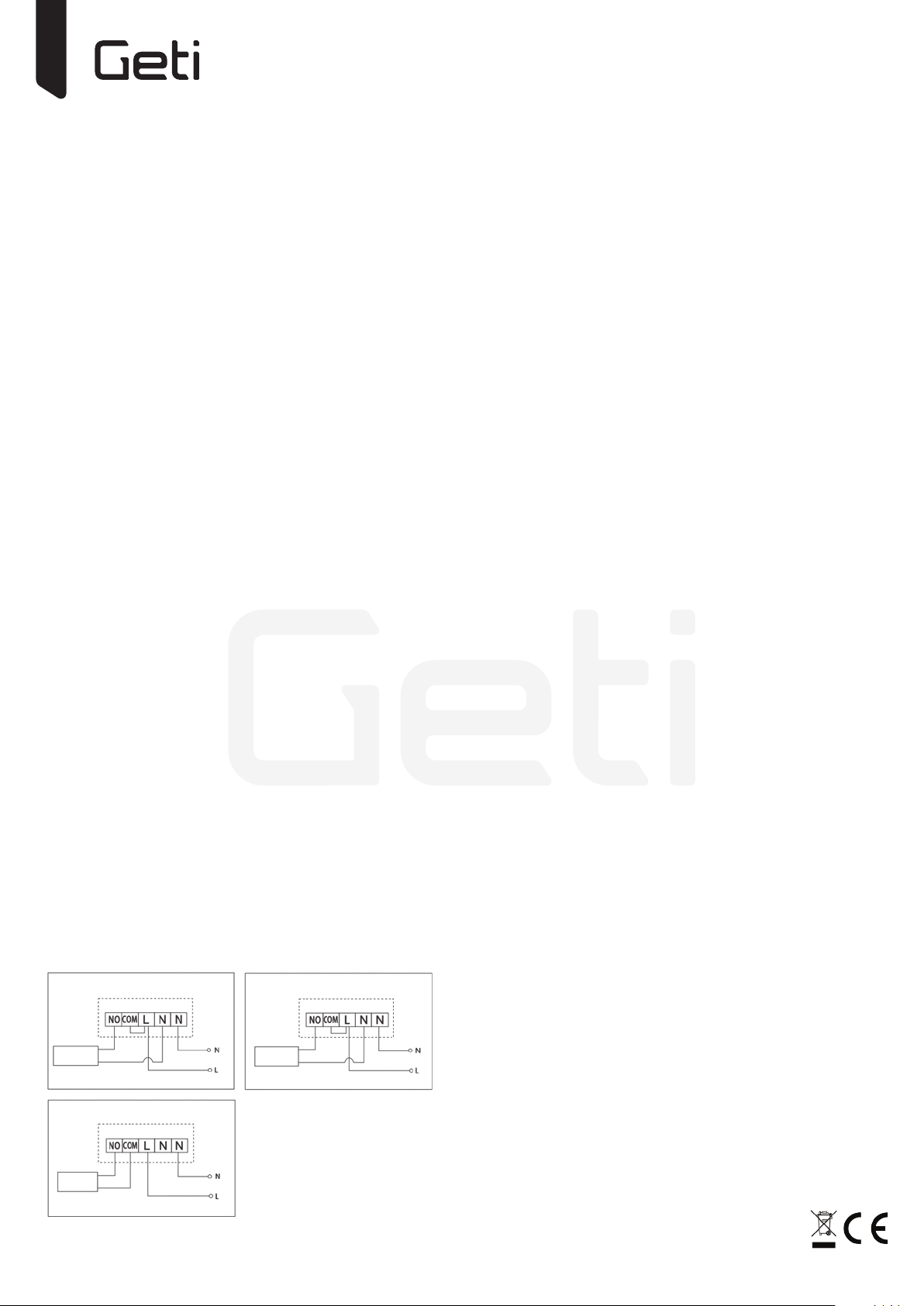

Wiring diagram for receiver (see Fig. 8)

Motorized Valve / Pump Wiring Diagram

Electric

valve

pump

Electric Floor Heating Wiring Diagram

Hot wire

Max. load: 3680 W

Boiler Wiring Diagram

Boiler

The thermostat is paired already from production and therefore it is not necessary to

perform the pairing before first use. However, if for some reason the devices unpair

and the receiver is not communicating with the transmitter, follow the steps below.

Pairing transmitter with receiver

● Put the batteries in the transmitter (see Fig. 3/11). (Always follow the correct

polarity marked at the bottom of the battery compartment).

● Turn on the receiver by pressing the switch button (see Fig. 4/13). The receiver

lights up red and green for 3 seconds. Now the thermostat is ready to pair.

● Press and hold down the M/A button (see Fig. 4/14) until the green light starts

flashing.

● Then use the screwdriver to press the button located in the hole on the back of

the transmitter (see Fig. 3/10).

● Establishing communication between the transmitter and the receiver is confir-

med when green light turns o.

The thermostat is now ready for use and testing. You do this simply by using the con-

trol wheel to set the temperature 2 ~ 3°C higher than the room´s temperature shown

on the thermostat display (see Fig. 2/4). If the pairing has gone OK on the receiver,

a red light appears and a heating symbol is displayed on the display (see Fig. 2/9).

(If the pairing was unsuccessful, reduce the distance between transmitter and receiver

to a minimum and repeat the whole pairing process). The receiver and transmitter will

remain paired even in the event of a power outage.

How to use the thermostat

The thermostat can be used in two modes, AUTOMATIC or MANUAL. In manual mode,

you switch the system on manually, as opposed to automatic, in which the system

regulates the set temperature.

Manual control of receiver

Switch to manual mode by pressing the MANUAL button (see Fig. 4/15). The fun-ction

is signalled by green light.By pressing the M/A button (see Fig. 4/14) you can now turn

the connected system on or o.

a) Red light ON- ON

b) Red light not ON - OFF

Press the MANUAL button again to return to auto mode (green light goes o).

ON/OFF switch on the receiver (see Fig. 4/13) is used to turn o the receiver‘s power

supply.

● I - (ON)

●0 - (OFF)

If you won´t be using the heating/cooling system for a long time, we recommend

turning the receiving unit o with the main switch, turning it to position ‚0 - OFF‘.

Replacing batteries

● Remove the rear battery cover (see Fig. 3/11).

● Remove the original batteries and replace them with the new same type 1.5V

AAA.

● Keep the polarity marked on the bottom of the battery compartment when

inserting the batteries. Failure to adhere to polarity can lead to thermostat

damage. Return the battery cover to its original location.

Product disposal

At the end of the service life, do not throw the appliance away as unsorted commu-

nal waste. Use sorted waste collection points. By proper disposal of the product

you help to prevent negative influences on human health and natural environment.

Recycling of materials helps to protect our natural resources. You can obtain more

information about recycling of this product from your municipality, household waste

disposal organisation or the sales point, where you purchased the product.

Termostat bezdrátový Geti GRT02

DŮLEŽITÉ: Před instalací si pozorně přečtěte návod k obsluze a při používání zařízení

dodržujte veškerá bezpečnostní opatření.

Pokyny pro instalaci a použití termostatu

● Doporučujeme, aby montáž a připojení bylo provedeno kvalifikovaným odbor-

níkem.

● Před připojením zařízení k termostatu, odpojte zařízení od přívodu el. proudu!

● Digitální termostat je určen výhradně pro vnitřní použití (uzavřené místnos-

ti, garáže, verandy atd.).

● Neinstalujte jej do míst s vysokou vlhkostí.

● Nevystavujte termostat přímému slunečnímu svitu a jiným zdrojům tepla.

● Nedotýkejte se termostatu vlhkýma rukama.

●

Zamezte jakémukoliv vniknutí kapalin nebo cizích předmětů do termostatu.

● Termostat může ovládat vždy pouze jedno zařízení. Připojení více zařízení součas-

ně v jakémkoliv zapojení(kombinaci) může způsobit chybnou funkci termostatu.

● Při propojování termostatu s topným nebo chladícím systémem, postupujte

s maximální obezřetností.

● Nesprávné zapojení může způsobit poškození termostatu, zařízení nebo ohrozit

Vaši bezpečnost.

● Při připojování termostatu k topnému nebo chladicímu systému vždy dodržujte

pokyny výrobce.

● K propojování používejte vždy novou a nepoškozenou kabeláž odpovídajícího

průřezu.

● Nepřekračujte max. povolené zatížení termostatu (viz Technické specifikace).

● Před finální montáží otestujte dosah signálu mezi vysílačem a přijímačem na po-

žadovaných místech.

● Příliš velká vzdálenost mezi přijímačem a vysílačem může zapříčinit nespolehli-

vost termostatu.

Poznámka: Výrobce nenese odpovědnost za škody způsobené nesprávnou instalací

nebo použitím, které není popsáno v tomto návodu.

Technické specifikace

Termostat (vysílač):

● Programovatelnost: nelze programovat

● Ochrana proti zamrznutí topného systému: ano

● Rozsah zobrazení teplot: 0 ~ 40°C (v krocích po 0,1°C)

● Nastavitelný teplotní rozsah: 5 ~ 35°C (v krocích po 0,5°C)

● Přesnost měření teploty: ± 1°C (při 20°C)

● Zdroj napájení: 2x alkalická baterie 1,5 V AAA

● Podsvícení: bílá

● Provozní frekvence: 868,35 MHz

● Upozornění na vybitou baterii: ano

● Proud v pohotovostním režimu: < 50 μA

● Příkon podsvícení ≤ 6mA

● Rozměry: 130 x 86 x 35 mm

Spínací jednotka (přijímač):

● Napájení: 230V AC, 50Hz

● Provozní frekvence: 868,35 MHz

● Přenosová vzdálenost: cca. 200 m v otevřeném prostoru

● Spotřeba: 6 W

● Maximální odporové zatížení: 16 A, 230V AC

● Maximální indukční zatížení: 4A, 230V AC

● Rozměry: 86 x 86 x 26 mm

Popis termostatu (vysílač)

Přední strana (viz obr. 1)

1. Displej

2. Multifunkční kolečko/tlačítko

pro ovládání a potvrzení

Displej (viz obr. 2)

3. Indikace vybité baterie

4. Teplota v místnosti

5. Pracovní režim

6. Nastavená teplota

7. Nastavení kalibrace/hystereze

8. Indikace režimu chlazení

9. Indikace režimu topení

Zadní strana (viz obr. 3)

10. Tlačítko pro párování s přijímačem

(stlačení je nutné provést tenkým

šroubovákem nebo jiným tupým

předmětem, dlouhým min. 15 mm)

Podsvícení displeje se zapne otočením

ovládacího kolečka (viz obr. 1/2)

a vypne se, pokud není provedena

žádná operace po dobu 10 vteřin.

11. Bateriový prostor

12. Výklopný stojan

Popis spínací jednotky (přijímač)

Přední panel (viz obr. 4)

13. Hlavní vypínač

14. Přepínač Manuál/Automat

(červená LED)

15. Spínač manuálního ovládání

(zelená LED)

Zadní panel (viz obr. 5)

16. Připojovací svorkovnice

Montážní základna (viz obr. 6)

17. Montážní otvory

Horní strana (viz obr. 7)

18. Zámek základny (zde zatlačte

šroubovákem pro oddělení

montážní základny od přední části

přijímače)

Nastavení teploty

Nastavení požadované teploty proveďte otočením ovládacího kolečka (viz obr. 1/2).

Pro potvrzení nastavené teploty 1x stiskněte kolečko (viz obr. 1/2) nebo vyčkejte 5 sec.

pro automatické uložení nastavené hodnoty.

Nastavení provozního režimu

● Stlačte a přidržte kolečko (viz obr. 1) po dobu 5 sekund, pak otočením kolečka

vyberte požadovaný režim:

HEAT - Topení

COOL - Chlazení

OFF - Vypnuto (Slouží jako ochrana proti zamrznutí.

Topení se spustí pouze pokud teplota poklesne pod 7 °C).

● Pro ukončení 1x stlačte ovládací kolečko nebo vyčkejte 10 sekund pro automa-

tické uložení a ukončení.

Nastavení kalibrace měřené teploty

● Stlačte a přidržte ovládací kolečko po dobu 5 sekund. Následně ještě kolečko

1x stlačte. Na displeji se zobrazí nápis „Calibration“.

● Otočením kolečka můžete v případě potřeby měřenou teplotu dokalibrovat

v rozmezí -3 ~ +3 °C v krocích po 0,5 °C.

● Pro ukončení stlačte ovládací kolečko nebo vyčkejte 10 sekund pro automatické

uložení a ukončení.

Nastavení hystereze

● Stlačte a přidržte ovládací kolečko po dobu 5 sekund. Opět 2x stlačte ovládací

kolečko. Na displeji se zobrazí nápis „Heat swing nebo Cool swing“ podle toho,

v jakém režimu se termostat nachází (HEAT/COOL). Viz výše Nastavení provozního

režimu.

●

Hysterezi nastavte otočením kolečka v rozmezí 0,2 ~ 2 °C v krocích po 0,1 °C.

●Pro ukončení stlačte ovládací kolečko nebo vyčkejte 10 sekund pro automatické

uložení a ukončení.

Instalace a připojení

Termostat umístěte v místnosti, ve které se zdržujete nejvíce. Termostat by neměl být

umístěn u jakýchkoliv zdrojů tepla, ale ani v blízkosti dveří, oken nebo na přímém

slunečním světle. Termostat je určen k postavení na plochu a je k tomu na zadní

straně vybaven výklopným stojánkem.

Montáž spínací jednotky (přijímače)

● Plochým šroubovákem zatlačte na zámek (viz obr. 7/18) a oddělte základnu od

přijímače.

● Vyberte vhodné místo v blízkosti topného nebo chladícího zařízení a pomocí

montážních otvorů (viz. obr. 6/17) přišroubujte základnu na zeď přibalenými

šroubky a hmoždinkami.

● Podle typu připojovaného systému zvolte schéma zapojení (viz obr. 8).

● Propojte systém s přijímačem prostřednictvím svorkovnice (viz obr. 5/16).

● Připojte přijímač k síťovému napětí 230 V AC (viz obr. 8).

● Po ukončení připojení nasaďte přijímač zpět na základnu.

VAROVÁNÍ! Vždy zvažte příkon zařízení připojeného k přijímači a řiďte se pokyny vý-

robce topného nebo chladicího zařízení. Zařízení musí být nainstalováno a připojeno

kvalifikovaným odborníkem!

Neinstalujte přijímač pod kryt kotle nebo v blízkosti horkých trubek, protože by moh-

lo dojít k poškození části zařízení nebo omezení bezdrátového připojení.

Schéma zapojení spínací jednotky (přijímače), viz obr. 8

Schéma připojení motorizovaného

ventilu/čerpadla

Ventil /

čerpadlo

Schéma připojení podlahového vytápění

Podlahové

topení

Max. zátěž: 3680 W

Schéma připojení kotle

Kotel

Termostat je spárován již z výroby, a proto není nutné před prvním spuštěním párová-

ní provádět. Pokud ovšem z nějakého důvodu došlo k odpárování a přijímač s vysí-

lačem nekomunikuje, postupujte podle kroků viz. níže.

Párování vysílače s přijímačem

● Vložte baterie do vysílače (viz obr. 3/11). (Při vkládání vždy dodržujte polaritu

vyznačenou na dně bateriového prostoru).

● Zapněte napájení přijímače vypínačem (viz obr. 4/13). Na přijímači se na 3 sekun-

dy rozsvítí červená a zelená kontrolka. Nyní je termostat připraven k párování.

● Stiskněte a přidržte tlačítko M/A (viz obr. 4/14) dokud nezačne blikat zelená kon-

trolka.

● Následně šroubovákem stlačte tlačítko umístěné v otvoru na zadní straně vysílače

(viz obr. 3/10).

● Navázání komunikace mezi vysílačem s přijímačem je potvrzeno zhasnutím zele-

né kontrolky.

Termostat je nyní připraven k použití a otestování. To provedete jednoduše tak, že

v režimu topení (HEAT) ovládacím kolečkem nastavíte teplotu o 2 až 3 °C vyšší než

je teplota místnosti zobrazena na displeji termostatu (viz. obr. 2/4). Pokud párování

proběhlo v pořádku, na přijímači se rozsvítí červená kontrolka a na displeji se zobrazí

symbol topení (viz. obr. 2/9).

(V případě, že se tak nestalo, zmenšete vzdálenost mezi vysílačem a přijímačem na

minimum a opakujte celý proces párování). Přijímač s vysílačem zůstává spárován i v

případě výpadku elektrické energie.

Jak termostat používat

Termostat je možné používat ve dvou režimech, AUTOMATICKÝ nebo MANUÁLNÍ.

V manuálním režimu spínáte připojený systém ručně nezávisle na teplotě, na rozdíl

od automatického, který systém reguluje podle Vámi nastavené teploty

Manuální ovládání přijímače

Do manuálního režimu se přepnete stlačením tlačítka MANUAL (viz. obr. 4/15).

Funkce je signalizována rozsvícením zelené kontrolky. Stlačením tlačítka M/A (viz. obr.

4/14) můžete nyní připojený systém zapínat nebo vypínat.

a) Červená kontrolka svítí – ZAPNUTO

b) Červená kontrolka nesvítí – VYPNUTO

Pro návrat k automatickému režimu opět stlačte tlačítko MANUAL (zelená kontrolka

zhasne).

Vypínač ON/OFF na přijímači (viz obr. 4/13). Slouží k vypnutí napájecího napětí přijí-

mače.

● I (ON) – ZAPNUTO

● 0 (OFF) - VYPNUTO

Pokud topný/chladící systém delší dobu nepoužíváte doporučujeme přijímací jed-

notku hlavním vypínačem vypnout, přepnutím do polohy „0 – VYPNUTO“.

Výměna baterií

● Odstraňte zadní kryt baterií (viz obr. 3/11).

● Vyjměte původní baterie a nahraďte je novými stejného typu 1,5 V alkalická AAA.

● Při vkládání baterií dodržujte polaritu vyznačenou na dně bateriového prostoru.

Nedodržení polarity může vést k poškození termostatu.

● Kryt baterií vraťte na původní místo.

Likvidace produktu

Nevyhazujte výrobek po skončení životnosti jako netříděný komunální odpad, použij-

te sběrná místa tříděného odpadu. Správnou likvidací zabráníte negativním vlivům

na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přírodních

zdrojů. Více informací o recyklaci Vám poskytne obecní úřad, organizace pro zpraco-

vání domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Displej (viď obr. 2)

3. Indikácia vybité batérie

4. Teplota v miestnosti

5. Pracovný režim

6. Nastavená teplota

7. Nastavenie kalibrácie / hystereze

8. Indikácia režimu chladenia

9. Indikácia režimu vykurovania

Zadná strana (viď obr. 3)

10. Tlačidlo pre párovanie s prijímačom

(stlačenie je nutné vykonať tenkým

skrutkovačom alebo iným tupým

predmetom, dlhým min. 15mm)

Podsvietenie sa zapne otočením

ovládacieho multifunkčného

kolieska (viď obr. 1) a vypne sa,

ak sa nevykoná žiadna operácia

počas 10 sekúnd.

11. Priestor na vloženie batérií

12. Výklopný stojan

Popis spínacej jednotky (prijímač)

Predný panel (viď obr. 4)

13. Hlavný vypínač

14. Prepínač Manuál/Automat

(červená LED)

15. Spínač manuálneho ovládania

(zelená LED)

Zadní panel (viď obr. 5)

16. Terminál na pripojenie zariadenia.

Montážna základňa (viď obr. 6)

17. Montážne otvory

Horná strana (viď obr. 7)

18. Zámok základne (tu zatlačte

skrutkovačom na oddelenie

montážnej základne od prednej

časti prijímača)

Termostat bezdrôtový GETI GRT02

DÔLEŽITÉ: Pred inštaláciou si pozorne prečítajte tento návod na použitie a pri po-

užívaní zariadenia dodržiavajte všetky bezpečnostné opatrenia.

Pokyny na inštaláciu a používanie termostatu

● Odporúčame, aby montáž a pripojenie vykonal kvalifikovaný odborník.

● Pred pripojením zariadenia k termostatu odpojte zariadenie od prívodu elek-

trického prúdu!

● Digitálny termostat je určený výlučne na vnútorné použitie (uzavreté miestnosti,

garáže, verandy a pod.).

● Neinštalujte ho na miesta s vysokou vlhkosťou.

● Nedotýkajte sa termostatu vlhkými rukami.

●

Nevystavujte termostat priamemu slnečnému svitu ani iným zdrojom tepla.

● Zabráňte akémukoľvek vniknutiu tekutín alebo cudzích predmetov do termo-

statu.

● Termostat môže ovládať vždy len jedno zariadenie. Pripojenie viacerých zaria-

dení súčasne v akejkoľvek kombinácii, môže spôsobiť chybnú funkciu termo-

statu.

● Pred pripojením zariadenia k termostatu odpojte zariadenie od prívodu elek-

trického prúdu!

● Pri pripojení termostatu k vykurovaciemu alebo chladiacemu systému sa vždy

riaďte pokynmi výrobcu.

● Na pripojenie používajte vždy novú a nepoškodenú kabeláž vhodného prierezu.

● Neprekračujte maximálne povolené zaťaženie termostatu (viď Technické špe-

cifikácie).

● Pred finálnou montážou otestujte dosah signálu medzi vysielačom a prijímačom

na požadovaných miestach.

● Príliš veľká vzdialenosť medzi prijímačom a vysielačom môže zapríčiniť nepoľa-

hlivosť termostatu.

Poznámka: Výrobca nenesie odpovednosť za škody spôsobené nesprávnou inštalá-

ciou alebo použitím, ktoré nie sú opísané v tejto príručke.

Technické špecifikácie

Termostat (vysielač):

● Programovateľnosť: Nedá sa programovať

● Ochrana proti zamrznutiu vykurovacieho systému

● Rozsah zobrazenia teplôt: 0 ~ 40 °C (v krokoch po 0,1 °C)

● Nastaviteľný teplotný rozsah: 5 ~ 35 ° C (v krokoch po 0,5 °C)

● Presnosť merania teploty: ± 1 ° C (pri 20 °C)

● Zdroj napájania: 2x batéria 1,5 V AAA

● Podsvietenie: biela

● Frekvencia 868,35 MHz

● Upozornenie na vybitú batériu: áno

● Proud v pohotovostnom režime: < 50 μA

● Príkon podsvietenia ≤ 6 mA

● Rozmery: 130 x 86 x 35 mm

Spínacia jednotka (prijímač):

● Napájacie napätie: 230V AC, 50Hz

● Frekvencia: 868,35 MHz

● Prenosová vzdialenosť´: cca. 200 m v otvorenom priestore

● Spotreba: 6 W

● Maximálne odporové zaťaženie: 16 A, 230V AC

● Maximálna indukčná záťaž: 4 A, 230V AC

● Rozmery: 86 x 86 x 26 mm

Popis termostatu (vysielač)

Predná strana (viď obr. 1)

1. Displej

2. Multifunkčné koliesko

/ tlačidlo na ovládanie a potvrdenie

Nastavenie teploty

Nastavenie požadovanej teploty urobte otočením ovládacieho kolieska (viz obr. 1/2).

Na potvrdenie nastavenej teploty stlačte otočne koliesko (viz obr. 1/2) alebo počkajte

5 sekúnd na automatické uloženie nastavenej hodnoty.

Nastavenie prevádzkového režimu

● Stlačte a držte koliesko (viď obr. 1) po dobu 5 sekúnd, pak otočením kolieska

vyberte požadovaný režim:

HEAT – Kúrenie

COOL – Chladenie

OFF - Vypnuté (slúži ako ochrana proti zamrznutiu.

Kúrenie sa spustí len vtedy, ak teplota klesne pod 7 °C).

● Na ukončenie 1x stlačte ovládacie koliesko alebo počkajte 10 sekúnd na au-

tomatické uloženie a ukončenie.

Pre ukončenie 1x stlačte ovládacie koliesko alebo počkajte 10 sekúnd na automa-

tické uloženie a ukončenie.

Nastavenie kalibrácie meranej teploty

● Stlačte a držte riadiace koliesko 5 sekúnd. Následne ešte koliesko 1x stlačte. Na

displeji sa zobrazí nápis „Calibration“.

● Otočením kolieska môžete v prípade potreby dokalibrovať nameranú teplotu

v rozmedzí -3 až + 3 °C v krokoch po 0,5 °C.

● Na ukončenie stlačte ovládacie koliesko alebo počkajte 10 sekúnd na automa-

tické uloženie a ukončenie.

Nastavenie hysterezie

● Stlačte a držte riadiace koliesko 5 sekúnd. Opäť 2x stlačte ovládacie koliesko. Na

displeji sa zobrazí nápis „Heat swing alebo Cool swing“ podľa toho, v akom reži-

me sa termostat nachádza (HEAT/COOL), pozrite vyššie Nastavenie prevádzko-

vého režimu.

● Nastavte hystereziu otočením kolieska v rozmedzí 0,2 ~ 2 °C v krokoch po 0,1 °C.

●

Na ukončenie stlačte ovládacie koliesko alebo počkajte 10 sekúnd na automa-

tické uloženie a ukončenie.

Inštalácia a pripojenie

Termostat umiestnite v miestnosti, v ktorej sa zdržujete najviac. Termostat by nemal

byť umiestnený pri akýchkoľvek zdrojoch tepla, ale ani v blízkosti dverí, okien alebo

na priamom slnečnom svetle. Termostat je určený na postavenie na plochu a je na to

na zadnej strane vybavený výklopným stojanom.

Montáž spínacej jednotky (prijímača)

● Plochým skrutkovačom zatlačte na zámok (viď obr. 7/18) a oddeľte základňu od

prijímača.

● Vyberte vhodné miesto v blízkosti vykurovacieho alebo chladiaceho zariadenia

a pomocou montážnych otvorov (viď obr. 6/17) priskrutkujte základňu na stenu

pribalenými skrutkami a hmoždinkami.

● Podľa typu pripojeného systému zvoľte schému zapojenia (viď obr. 8).

● Prepojte systém s prijímačom cez svorku (viď obr. 5/16).

● Pripojte prijímač k sieťovému napätiu 230 V AC (viď obr. 8).

● Po ukončení pripojenia umiestnite prijímač späť na základňu.

VAROVANIE! Vždy zvážte príkon zariadenia pripojeného k prijímaču a riaďte sa po-

kynmi výrobcu vykurovacieho alebo chladiaceho zariadenia. Zariadenie musí byť na-

inštalované a pripojené kvalifikovaným odborníkom!

Neinštalujte prijímač pod kryt kotla alebo v blízkosti horúcich rúr, pretože by mohlo

dôjsť k poškodeniu časti zariadenia alebo obmedzeniu bezdrôtového pripojenia.

Schéma zapojenia spínacej jednotky (prijímača), viď obr. 8

Schéma pripojenia motorizovaného

ventilu / čerpadla

Ventil /

čerpadlo

Schéma pripojenia podlahového vykurovania

Podlahové

vykurovanie

Max. záťaž: 3680 W

Schéma pripojenia kotla

Kotol

Termostat je spárovaný už z výroby, a preto nie je potrebné pred prvým spustením

spárovanie vykonávať. Ak však z nejakého dôvodu došlo k odpáraniu a prijímač s vy-

sielačom nekomunikuje, postupujte podla krokov (viď nižšie).

Párovanie vysielača s prijímačom

● Vložte batérie do vysielača (viď obr. 3/11). (Pri vkladaní vždy dodržujte polaritu

vyznačenú na dne batériového priestoru).

● Zapnite napájanie prijímača pomocou vypínača (viď obr. 4/13). Na prijímači sa

na 3 sekundy rozsvieti červená a zelená kontrolka. Teraz je termostat pripravený

na párenie.

● Stlačte a držte tlačidlo M/A (viď obr. 4/14), kým nezačne blikať zelená kontrolka.

● Následne skrutkovačom stlačte tlačidlo umiestnené v otvore na zadnej strane

vysielača (viď obr. 3/10).

● Nadviazanie komunikácie medzi vysielačom a prijímačom je potvrdené zhas-

nutím zelenej kontrolky.

Termostat je teraz pripravený na použitie a otestovanie. To prevediete jednoducho

tak, že v režime kúrenia (HEAT) ovládacím kolieskom nastavíte teplotu o 2 ~ 3 °C vyššiu

ako je teplota miestnosti zobrazená na displeji termostatu (viď obr. 2/4). Ak párovanie

prebehlo v poriadku na prijímači sa rozsvieti červená kontrolka a na displeji sa zobrazí

symbol kúrenia (viď obr. 2/9).

(V prípade, že sa tak nestalo, zmenšite vzdialenosť medzi vysielačom a prijíma-čom

na minimum a opakujte celý proces párovania). Kód nebude stratený ani v prípade

výpadku napájania, zariadenie si ho automaticky uloží.

Ako používať termostat

Termostat sa môže používať v dvoch režimoch, Automatický alebo MANUÁLNÝ.

V manuálnom režime spínate pripojený systém ručne nezávisle od teploty, na rozdiel

od automatického, ktorý systém reguluje nastavenou teplotou.

Manuálne ovládanie prijímača

Do manuálneho režimu sa prepnete stlačením tlačidla MANUAL (viď obr. 4/15). Funk-

cia je signalizovaná rozsvietením zelenej kontrolky. Stlačením tlačidla M/A (viď obr.

4/14) môžete teraz pripojený systém zapínať alebo vypínať.

a) Červená kontrolka svietivosti – ZAPNUTO

b) Červená kontrolka nesvieti – VYPNUTO

Pre návrat k automatickému režimu opäť stlačte tlačidlo MANUAL (zelená kontrolka

zhasne).

Vypínač ON/OFF na prijímači (viď obr. 4/13) slúži na vypnutie napájacieho napätia

prijímača.

● I (ON) – ZAPNUTÉ

● 0 (OFF) - VYPNUTÉ

Ak vykurovací / chladiaci systém dlhšie nepoužívate odporúčame prijímaciu jednotku

hlavným vypínačom vypnúť, prepnutím do polohy „0 – VYPNUTÉ“.

Výmena batérií

● Odstráňte zadný kryt batérie (viď obr. 3/11).

● Vyberte pôvodné batérie a nahraďte ich novými rovnakého typu 1,5 V AAA.

● Pri vkladaní batérií dodržujte polaritu vyznačenú na dne batériového priestoru.

Nedodržanie polarity môže viesť k poškodeniu termostatu. Kryt batérie vráťte na

pôvodné miesto.

Likvidácia produktu

Nevyhadzujtevýrobokpo skončeníživotnostiakozmesovýkomunálnyodpad,použite

zberné miesta triedeného odpadu. Správnou likvidáciou zabránite negatívnym vply-

vom na ľudské zdravie a životné prostredie. Recyklácia materiálov prispieva k ochrane

prírodných zdrojov. Viac informácií o recyklácii Vám poskytne obecný úrad, organi-

zácia na spracovanie domového odpadu alebo predajné miesto, kde ste produkt za-

kúpili.

7,5

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Geti Thermostat Handbücher

Geti

Geti GRT01 Bedienungsanleitung

Beliebte Thermostat Handbücher anderer Marken

EWELLY

EWELLY EW-181 Bedienungsanleitung

Prolon

Prolon T1100 Montageanleitung

Computherm

Computherm Q20 Bedienungsanleitung

Heatmiser

Heatmiser neoStat Bedienungsanleitung

Aube Technologies

Aube Technologies TH111GFCI-NP 240 VCA Bedienungsanleitung

Mars

Mars HEAT CONTROLLER IR Wireless Thermostat Bedienungsanleitung

Saswell

Saswell SAS920XWHB-7-S-RF Leitfaden

Aircalo

Aircalo TFP1-ET85P2 Bedienungsanleitung

Honeywell

Honeywell CM721 Bedienungsanleitung

Carrier

Carrier DEBONAIR 33CS Bedienungsanleitung

Lennox

Lennox iHarmony Zone Thermostat Montageanleitung

Gemtech

Gemtech GT7000 Bedienungsanleitung

Rollei

Rollei Smartes 45000 Bedienungsanleitung

Sinope

Sinope TH1300RF Bedienungsanleitung

Honeywell

Honeywell RLV4305 Bedienungsanleitung

Honeywell

Honeywell Prestige 2.0 THX9421 Bedienungsanleitung

NuTone

NuTone NTBZ48 Original Betriebsanleitung

Stelpro

Stelpro MAESTRO ASMT402AD Bedienungsanleitung
