Inhalt

Lieferumfang......................................... 5

Verwendungszweck.............................. 5

Allgemeine Beschreibung ................... 6

Funktionsbeschreibung....................... 6

Übersicht............................................. 6

Technische Daten................................. 6

Sicherheitshinweise............................. 7

Bildzeichen/Aufschriften auf

dem Gerät ........................................... 7

Bildzeichen in der Anleitung................ 8

Allgemeine Sicherheitshinweise.......... 8

Montage............................................... 13

Gri󰀨gestänge montieren.................... 13

Kabelhalter einklipsen....................... 13

Tragegri󰀨 am Grasfangkorb

montieren .......................................... 13

Bedienung........................................... 13

Grasfangkorb einhängen/abnehmen.. 13

Mulchkit einsetzen/entfernen ............ 14

Schnitthöhe einstellen....................... 14

Ein- und Ausschalten ........................ 14

Füllstandsanzeige ............................. 15

Arbeitshinweise................................. 15

Reinigung/Wartung ............................ 15

Allgemeine Reinigungs- und

Wartungsarbeiten.............................. 16

Messer austauschen......................... 16

Lagerung ............................................. 16

Entsorgung/Umweltschutz ................ 17

Garantie............................................... 17

Reparatur-Service............................... 17

Ersatzteile/Zubehör ............................ 18

Fehlersuche ........................................ 19

Dieses Gerät kann von Kindern

ab 8 Jahren und darüber sowie

von Personen mit verringerten

physischen, sensorischen oder

mentalen Fähigkeiten oder Man-

gel an Erfahrung und Wissen

benutzt werden, wenn sie be-

aufsichtigt oder bezüglich des

sicheren Gebrauchs des Gerä-

tes unterwiesen wurden und die

daraus resultierenden Gefahren

verstehen. Kinder dürfen nicht mit

dem Gerät spielen. Reinigung und

Benutzer-Wartung dürfen nicht

von Kindern ohne Beaufsichtigung

durchgeführt werden.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der

Packung und prüfen Sie, ob die nachfol-

genden Teile vollständig sind. Entsorgen

Sie das Verpackungsmaterial ordnungs-

gemäß.

- Rasenmäher mit Gerätekabel und Bü-

gelgri󰀨

- Unterer Holm

- Grasfangkorb

- Tragegri󰀨 Grasfangkorb

- Mulchkit (bereits montiert)

- Montagematerial

(4 Sterngri󰀨muttern, 2 kurze und 2 lan-

ge Schrauben, 2 Unterlegscheiben, 1

Kabelhalter)

- Betriebsanleitung

Verwendungszweck

Das Gerät ist nur für das Mähen von Ra-

sen- und Grasächen im häuslichen Be-

reich bestimmt. Dieses Gerät ist nicht zur

gewerblichen Nutzung geeignet.

Bitte lesen Sie vor der ersten Inbe-

triebnahme die Betriebsanleitung

aufmerksam durch, um eine falsche

Handhabung zu vermeiden. Be-

wahren Sie die Betriebsanleitung

gut auf, damit Ihnen die Informatio-

nen jederzeit zur Verfügung stehen.

Original EG-Konformitätserklärung..147

Explosionszeichnung....................... 157

Service-Center .................................. 159

Jede andere Verwendung, die in dieser

Anleitung nicht ausdrücklich zugelassen

wird, kann zu Schäden am Gerät führen

und eine ernsthafte Gefahr für den Benut-

zer darstellen.

Der Hersteller haftet nicht für Schäden,

die durch bestimmungswidrigen Gebrauch

oder falsche Bedienung verursacht wur-

den.

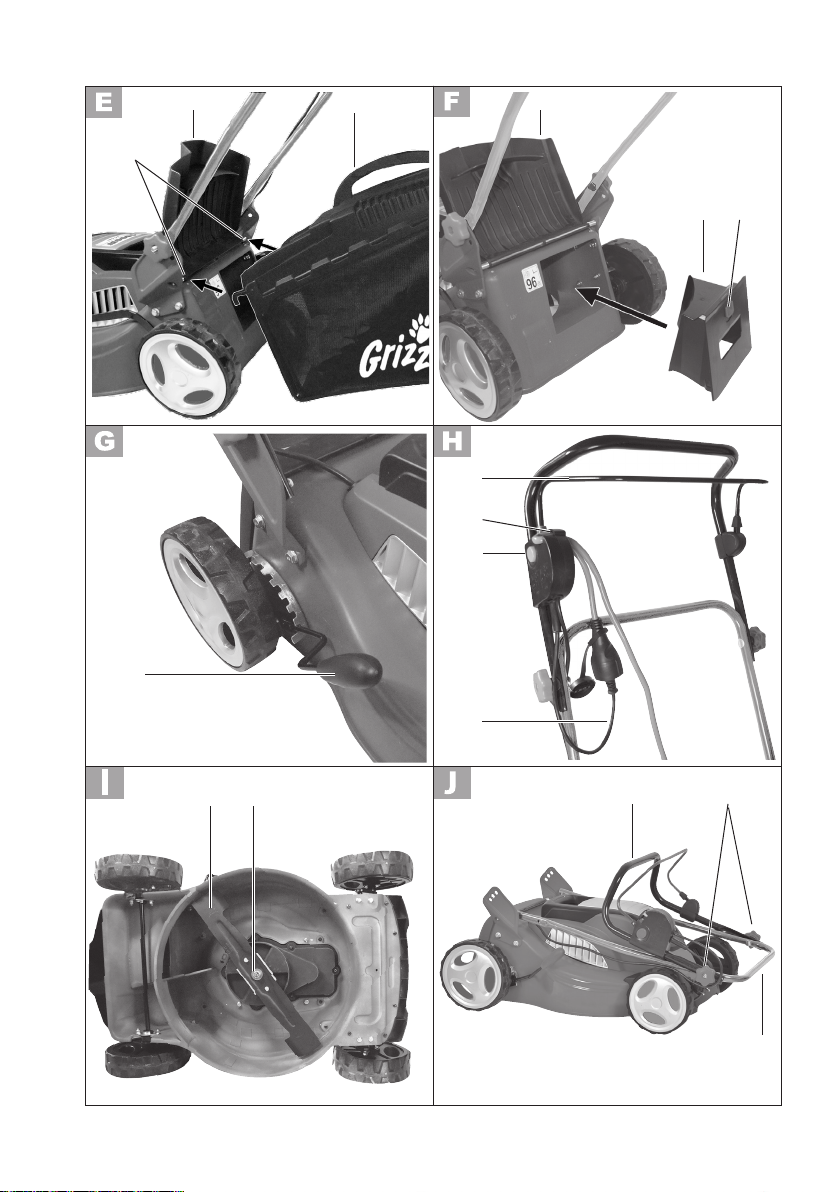

Allgemeine Beschreibung

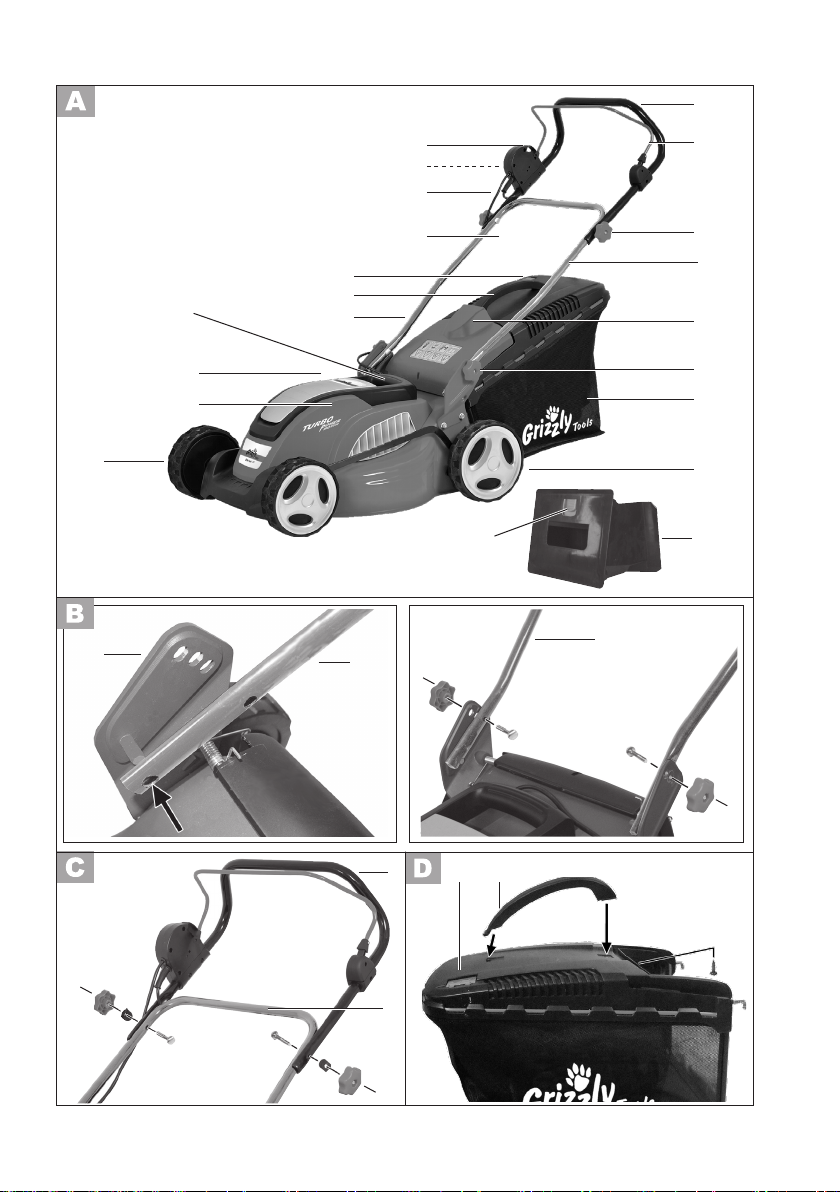

Die Abbildungen für die Bedienung

des Gerätes nden Sie auf den

Seiten 2-3.

Funktionsbeschreibung

Der Elektro-Rasenmäher besitzt ein

parallel zur Schnittebene sich drehen-

des Schneidwerkzeug. Er ist mit einem

leistungsstarken Elektromotor, einem

robusten Metallgehäuse, einem Sicher-

heitsschalter und einem Prallschutz sowie

einem Grasfangkorb mit Füllstandsanzei-

ge ausgestattet.

Zusätzlich ist das Gerät 7-fach höhenver-

stellbar und hat leichtgängige Räder.

Dem Anwender stehen zwei Betriebsarten

zur Verfügung: Mähen mit Grasfangkorb

oder Mulchmähen.

Die Funktion der Bedienteile entnehmen

Sie bitte den nachfolgenden Beschreibun-

gen.

Übersicht

1 Bügelgri󰀨

2 Starthebel

3 2 Sterngri󰀨muttern, 2 lange

Schrauben und 2 Unterlegschei-

ben zur Bügelgri󰀨montage

4 Unterer Holm

5 Prallschutz

6 2 Sterngri󰀨muttern und 2 kurze

Schrauben zur Montage des

unteren Holms

7 Grasfangkorb

8 Hinterräder

9 Vorderräder

10 Gerätegehäuse

11 Hebel zur Schnitthöhenverstellung

12 Tragegri󰀨 Gerät

13 Kabelhalter

14 Tragegri󰀨 Grasfangkorb

15 Füllstandsanzeige

16 Netzkabel

17 Gerätekabel

18 Entriegelungsknopf

(nicht sichtbar)

19 Kabelzugentlastung

20 Mulchkit (bereits montiert)

21 Sicherungsknopf Mulchkit

22 Aufhängung für den Grasfang-

korb

23 Messer

24 Messerschraube

Technische Daten

Elektro-Rasenmäher........ ERM 1641 GT

Bemessungsspannung ...230-240 V~, 50 Hz

Bemessungsaufnahme................. 1600 W

Schutzklasse ......................................II

Schutzart ...........................................IPX4

Leerlaufdrehzahl.......................3500 min-1

Schnittkreis......................................41 cm

Schnitthöhe............................. 30 - 75 mm

Gewicht..........................................21,3 kg

Volumen Grasfangkorb........................50 l

Schalldruckpegel

(LpA).....................83,8 dB(A), KpA= 3 dB

Schallleistungspegel (LWA)

garantiert................................ 96 dB (A)

gemessen......93,6 dB(A); KWA= 1,94 dB

Vibration (ah)..........1,92 m/s2; K= 1,5 m/s2

Dieses Gerät ist für den Betrieb an einem

Stromversorgungsnetz mit einer Syste-

mimpedanz Zmax am Übergabepunkt

(Hausanschluss) von maximal 0,332 Ohm

vorgesehen.

Der Anwender hat sicherzustellen, dass

das Gerät nur an einem Stromversor-

gungsnetz betrieben wird, das diese An-

forderung erfüllt.

Wenn nötig, kann die Systemimpedanz

beim lokalen Energieversorgungsunter-

nehmen erfragt werden.

Lärm- und Vibrationswerte wurden ent-

sprechend den in der Konformitätserklä-

rung genannten Normen und Bestimmun-

gen ermittelt.

Der angegebene Schwingungsemissions-

wert ist nach einem genormten Prüfver-

fahren gemessen worden und kann zum

Vergleich eines Elektrowerkzeugs mit

einem anderen verwendet werden.

Der angegebene Schwingungsemissi-

onswert kann auch zu einer einleitenden

Einschätzung der Aussetzung verwendet

werden.

Warnung:

Der Schwingungsemissionswert

kann sich während der tatsäch-

lichen Benutzung des Elektro-

werkzeugs von dem Angabewert

unterscheiden, abhängig von der

Art und Weise, in der das Elektro-

werkzeug verwendet wird.

Versuchen Sie, die Belastung

durch Vibrationen so gering wie

möglich zu halten. Beispielhafte

Maßnahmen zur Verringerung

der Vibrationsbelastung sind das

Tragen von Handschuhen beim

Gebrauch des Werkzeugs und die

Begrenzung der Arbeitszeit. Dabei

sind alle Anteile des Betriebszyklus

zu berücksichtigen (beispielsweise

Zeiten, in denen das Elektrowerk-

zeug abgeschaltet ist, und solche,

in denen es zwar eingeschaltet ist,

aber ohne Belastung läuft).

Sicherheitshinweise

Dieser Abschnitt behandelt die

grundlegenden Sicherheitsvor-

schriften bei der Arbeit mit dem

Elektrorasenmäher.

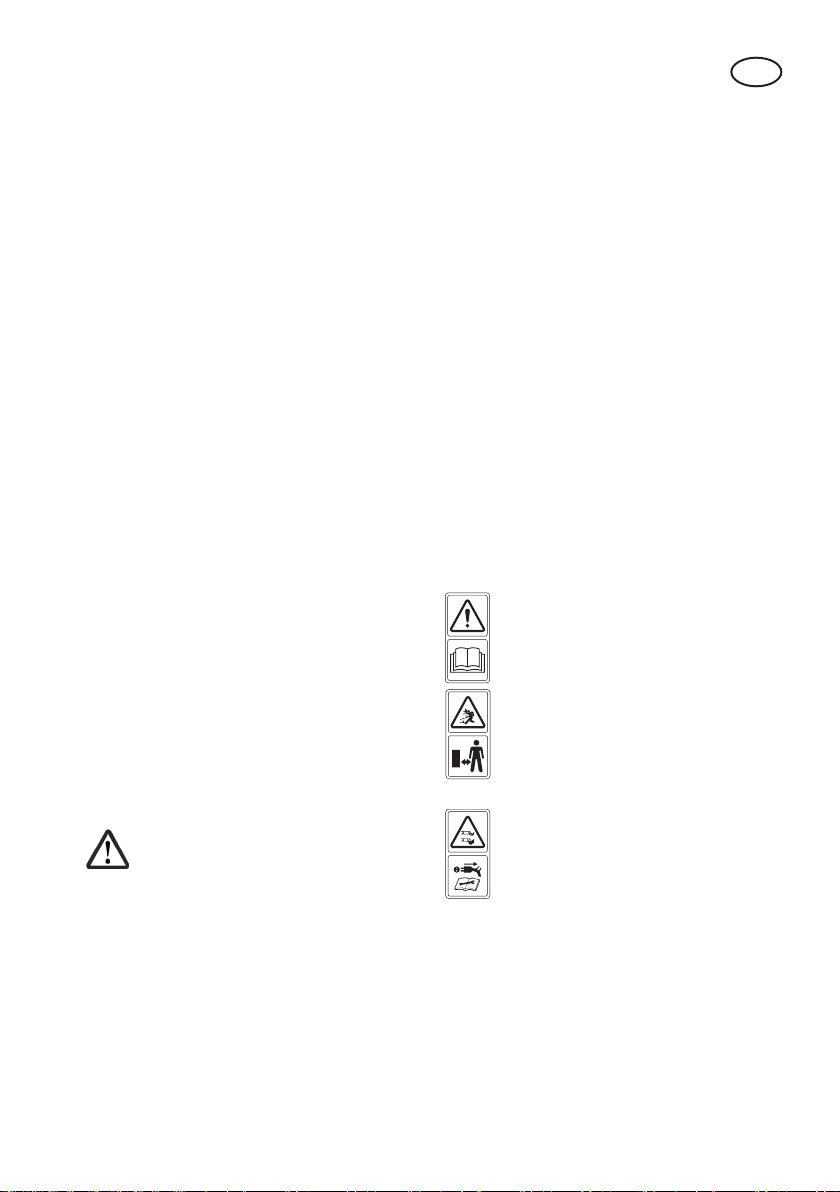

Bildzeichen/Aufschriften

auf dem Gerät

Achtung!

Lesen Sie die Betriebsanlei-

tung aufmerksam durch.

Verletzungsgefahr durch

weggeschleuderte Teile.

Umstehende Personen von

dem Gerät fern halten.

Vorsicht - Scharfe Schneid-

messer! Füße und Hände

fernhalten. Verletzungsge-

fahr!

Motor ausschalten und

Netzstecker ziehen vor Ein-

stellungs- oder Reinigungs-

arbeiten oder wenn sich das

Netzkabel verfangen hat

oder beschädigt ist.

Gefahr durch beschädig-

tes Netzkabel. Netzkabel

von dem Gerät und den

Schneidmessern fernhalten!

Tragen Sie Augen- und

Gehörschutz.

Setzen Sie das Gerät nicht

der Feuchtigkeit aus. Arbei-

ten Sie nicht bei Regen und

schneiden Sie kein nasses

Gras.

Achtung!

Rasenmähermesser läuft

nach.

Verletzungsgefahr!

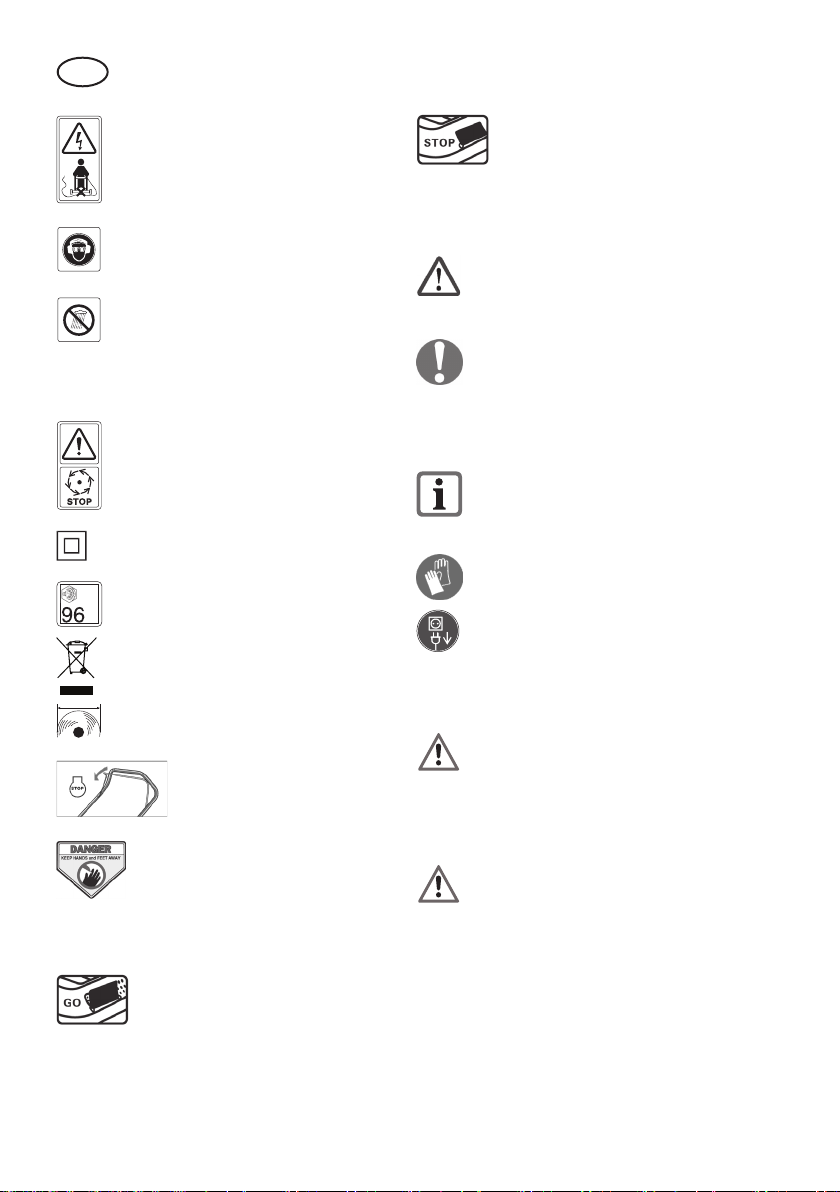

Schutzklasse II

LWA Angabe des Schallleistungs-

pegels LWA in dB.

Elektrogeräte gehören nicht

in den Hausmüll.

Schnittkreis

Gerät stoppen:

Sicherheitsbügel los-

lassen

Gefahr! Hände und Füße

fernhalten.

Füllstandsanzeige am Gras-

fangkorb:

Füllstandsanzeige geö󰀨-

net: Grasfangkorb leer

Füllstandsanzeige

geschlossen:

Grasfangkorb gefüllt

Bildzeichen in der Anleitung

Gefahrenzeichen mit Anga-

ben zur Verhütung von Per-

sonen- oder Sachschäden.

Gebotszeichen (anstelle

des Ausrufungszeichens

ist das Gebot erläutert) mit

Angaben zur Verhütung von

Schäden.

Hinweiszeichen mit Informa-

tionen zum besseren Um-

gang mit dem Gerät.

Tragen Sie Schutzhand-

schuhe!

Netzstecker ziehen.

Allgemeine

Sicherheitshinweise

Wichtig! Lesen Sie die Be-

triebsanleitung sorgfältig.

Bewahren Sie die Betriebs-

anleitung zum Nachlesen

auf.

Dieses Gerät kann bei un-

sachgemäßem Gebrauch

ernsthafte Verletzungen

verursachen. Um Personen-

und Sachschäden zu ver-

meiden, lesen und beachten

Sie unbedingt die folgenden

Sicherheitshinweise und

machen Sie sich mit allen

Bedienteilen gut vertraut.

Warnung! Dieses Elektro-

werkzeug erzeugt während

des Betriebs ein elektro-

magnetisches Feld. Dieses

Feld kann unter bestimmten

Umständen aktive oder pas-

sive medizinische Implanta-

te beeinträchtigen. Um die

Gefahr von ernsthaften oder

tödlichen Verletzungen zu

verringern, empfehlen wir

Personen mit medizinischen

Implantaten ihren Arzt und

den Hersteller vom medizini-

schen Implantat zu konsul-

tieren, bevor die Maschine

bedient wird.

Vorbereitung:

• Erlauben Sie niemals Kindern

oder anderen Personen, die die

Bedienungsanleitung nicht ken-

nen, das Gerät zu benutzen.

Örtliche Bestimmungen können

das Mindestalter der Bedie-

nungsperson festlegen.

• Setzen Sie das Gerät niemals

ein, während Personen, beson-

ders Kinder und Haustiere, in

der Nähe sind.

• Der Bediener oder Nutzer ist

für Unfälle oder Schäden an

anderen Menschen oder deren

Eigentum verantwortlich.

• Überprüfen Sie das Gelände,

auf dem das Gerät eingesetzt

wird und entfernen Sie Steine,

Stöcke, Drähte oder andere

Fremdkörper, die erfasst und

weggeschleudert werden kön-

nen.

• Tragen Sie geeignete Arbeits-

kleidung wie festes Schuhwerk

mit rutschfester Sohle und eine

robuste, lange Hose. Benut-

zen Sie das Gerät nicht, wenn

Sie barfuß gehen oder o󰀨ene

Sandalen tragen. Vermeiden

Sie das Tragen loser Kleidung

oder Kleidung mit hängenden

Schnüren oder Gürteln.

• Führen Sie vor jeder Benut-

zung eine Sichtprüfung des

Gerätes durch. Benutzen Sie

das Gerät nicht, wenn Schut-

zeinrichtungen (z.B. Prallschutz

oder Grasfangkorb), Teile der

Schneideinrichtung oder Bol-

zen fehlen, abgenutzt oder be-

schädigt sind. Zur Vermeidung

einer Unwucht dürfen beschä-

digte Werkzeuge und Bolzen

nur satzweise ausgetauscht

werden.

• Seien Sie vorsichtig bei Ge-

räten mit mehreren Schneid-

werkzeugen, da die Bewegung

eines Messers zur Rotation der

übrigen Messer führen kann.

• Benutzen Sie nur Ersatz- und

Zubehörteile, die vom Herstel-

ler geliefert und empfohlen wer-

den. Der Einsatz von Fremdtei-

len führt zum sofortigen Verlust

des Garantieanspruches.

• Vor dem Gebrauch sind immer

Anschlussleitung und Verlän-

gerungsleitung auf Anzeichen

von Beschädigung oder Ab-

nutzung zu untersuchen. Falls

die Leitung im Gebrauch be-

schädigt wird, muss sie sofort

vom Versorgungsnetz getrennt

werden. BERÜHREN SIE DIE

LEITUNG NICHT, BEVOR

SIE GETRENNT IST. Benut-

zen Sie das Gerät nicht, wenn

die Leitung abgenutzt oder be-

schädigt ist.

Arbeiten mit dem Gerät:

Führen Sie Füße und Hände

beim Arbeiten nicht in die

Nähe oder unter rotierende

Teile. Es besteht Verlet-

zungsgefahr!

Beachten Sie den Lärm-

schutz und örtliche Vor-

schriften.

• Schalten Sie den Motor nach

Anweisung ein und nur dann,

wenn Ihre Füße in sicherem

Abstand von den Schneidwerk-

zeugen sind.

• Benutzen Sie das Gerät nicht

bei Regen, bei schlechter Wit-

terung, in feuchter Umgebung

oder an nassem Rasen. Arbei-

ten Sie nur bei Tageslicht oder

guter Beleuchtung.

• Arbeiten Sie mit dem Gerät

nicht, wenn Sie müde oder

unkonzentriert sind oder nach

der Einnahme von Alkohol oder

Tabletten. Legen Sie immer

rechtzeitig eine Arbeitspause

ein. Gehen Sie mit Vernunft an

die Arbeit.

• Achten Sie beim Arbeiten auf

einen sicheren Stand, insbe-

sondere an Hängen. Arbeiten

Sie immer quer zum Hang, nie-

mals auf- oder abwärts. Seien

Sie besonders vorsichtig, wenn

Sie die Fahrtrichtung am Hang

ändern. Arbeiten Sie nicht an

übermäßig steilen Hängen.

• Führen Sie das Gerät nur im

Schritttempo. Seien Sie beson-

ders vorsichtig, wenn Sie das

Gerät umkehren, zu sich heran-

ziehen oder rückwärts gehen.

• Schalten Sie das Gerät mit Vor-

sicht entsprechend den Anwei-

sungen in dieser Anleitung ein.

Achten Sie auf ausreichenden

Abstand der Füße zu rotieren-

den Messern.

• Kippen Sie das Gerät nicht

beim Starten, außer wenn dies

beim Anlaufen in hohem Gras

erforderlich ist. In diesem Fall

kippen Sie das Gerät durch

Drücken des Bügelgri󰀨s so,

dass die Vorderräder des Ge-

räts leicht angehoben werden.

Überprüfen Sie immer, dass

sich beide Hände in Arbeitsstel-

lung benden, bevor das Gerät

wieder auf den Boden zurück-

gestellt wird.

• Arbeiten Sie nie ohne Gras-

fangkorb oder Prallschutz. Hal-

ten Sie sich immer entfernt von

der Auswurfö󰀨nung.

• Starten Sie den Motor nicht,

wenn Sie vor dem Auswurf-

schacht stehen.

Achtung Gefahr! Messer

läuft nach. Es besteht Ver-

letzungsgefahr.

• Das Gerät darf nicht angeho-

ben oder transportiert werden,

solange der Motor läuft. Schal-

ten Sie das Gerät ab, wenn es

zum Transport gekippt werden

muss, wenn andere Flächen

als Rasen überquert werden

Inhaltsverzeichnis

Sprachen:

Andere Grizzly Tools Rasenmäher Handbücher

Grizzly Tools

Grizzly Tools BRM 56-161 BSA Q-360 Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools BRM 46-125 BSA Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools ARM 2040-33 Lion Set Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools ARM 2433-21 Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools ARM 4038 Lion Set Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools BRM 56-163 BSA Q-360 Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools BRM 46-144 A-OHV Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools ARM 2033-22 Lion Set Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools BRM 4616-20 HA Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools ERM 1600-34 L Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools BRM 4013 Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools BRM 46-144 A-OHV Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools ARM 2432 Lion Set Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools ERM 1743-20 Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools ERM 1332 Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools BRM 46-150 BSA InStart Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools BRM 46-160 HA Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools ERM 1500-33 LF Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools ERM 1232-2 Bedienungs- und Montageanleitung

Grizzly Tools

Grizzly Tools BRM 42-141 T-OHV Trike Bedienungs- und Montageanleitung

Beliebte Rasenmäher Handbücher anderer Marken

RHINO

RHINO 1958 Bedienungsanleitung

Wolf Garten

Wolf Garten Compact plus 40 B Bedienungsanleitung

Cub Cadet

Cub Cadet LTX 1045 Bedienungsanleitung

Craftsman

Craftsman 917.378461 Bedienungsanleitung

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Bedienungsanleitung

Challenge

Challenge CH18V2 Betriebsanleitung

TALEN TOOLS

TALEN TOOLS AVR HGM30 Bedienungsanleitung

DEWEZE

DEWEZE ATM-725 Bedienungsanleitung

Weed Eater

Weed Eater 180083 Bedienungsanleitung

Husqvarna

Husqvarna Poulan Pro PP185A42 Bedienungsanleitung

Better Outdoor Products

Better Outdoor Products Quick Series Bedienungsanleitung

Cub Cadet

Cub Cadet 23HP Z-Force 60 Betriebsanleitung

MTD

MTD 795, 792, 791, 790 Bedienungsanleitung

Toro

Toro Groundsmaster 3505-D Bedienungsanleitung

Dennis

Dennis FT 610 Bedienungsanleitung

AIRFORCE

AIRFORCE F-15 Gen 3 Bedienungsanleitung

MTD

MTD 126-220-000 Bedienungsanleitung

Toro

Toro 74806 Bedienungsanleitung
