Grohe 31 054 Bedienungsanleitung

English .....1

Français .....2

Español .....3

97.473.431/ÄM 201512/05.05

31 054

31 057

31 061

31 056

31 058

31 062

31 735

31 771

S.v.p remettre cette instruction à l'utilisateur de la robinetterie!

Entregue estas instrucciones al usario final de la grifería!

Please pass these instructions on to the end user of the fitting!

31 054

31 057 (without handles)

31 061 (Arabesk handles)

31 056

31 058 (without handles)

31 062 (Arabesk handles)

31 735

31 771 (without handles)

English

Application

Operation is possible in conjunction with:

- Pressurized storage heaters

- Thermally controlled instantaneous heaters

- Hydraulically controlled instantaneous heaters

Operation with low-pressure storage heaters

(displacement water heaters) is not possible.

Specifications

•Max. flow 8.3 L/min or 2.2 gpm/60 psi

•Flow pressure

- min. 7.25 psi

- recommended 14.5 - 72.5 psi

- greater than 72.5 psi, fit pressure

reducing valve

•Max. operating pressure 145 psi

•Test pressure 232 psi

•Temperature

- max. (hot water inlet) 176 °F

•Water connection cold - RH

hot - LH

Notes:

- Major pressure differences between hot and cold

water supply should be avoided.

- To be installed according to local codes and

regulations.

- Tuis faucet is not intended for the use with portable

appliances.

Installation

Flush pipes thoroughly.

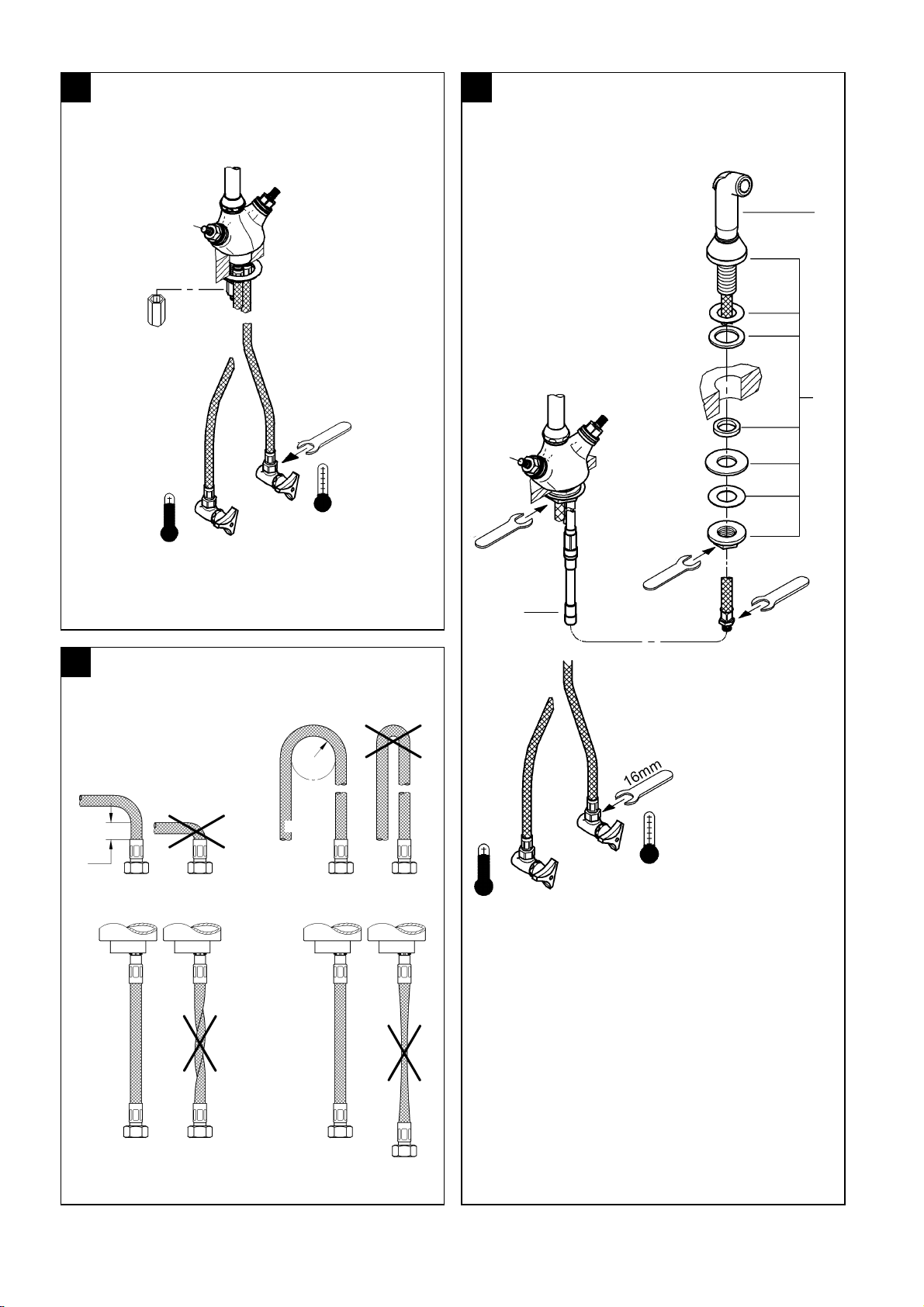

Installation and connection, see fold-out page III,

figs. [1], [2] and [3].

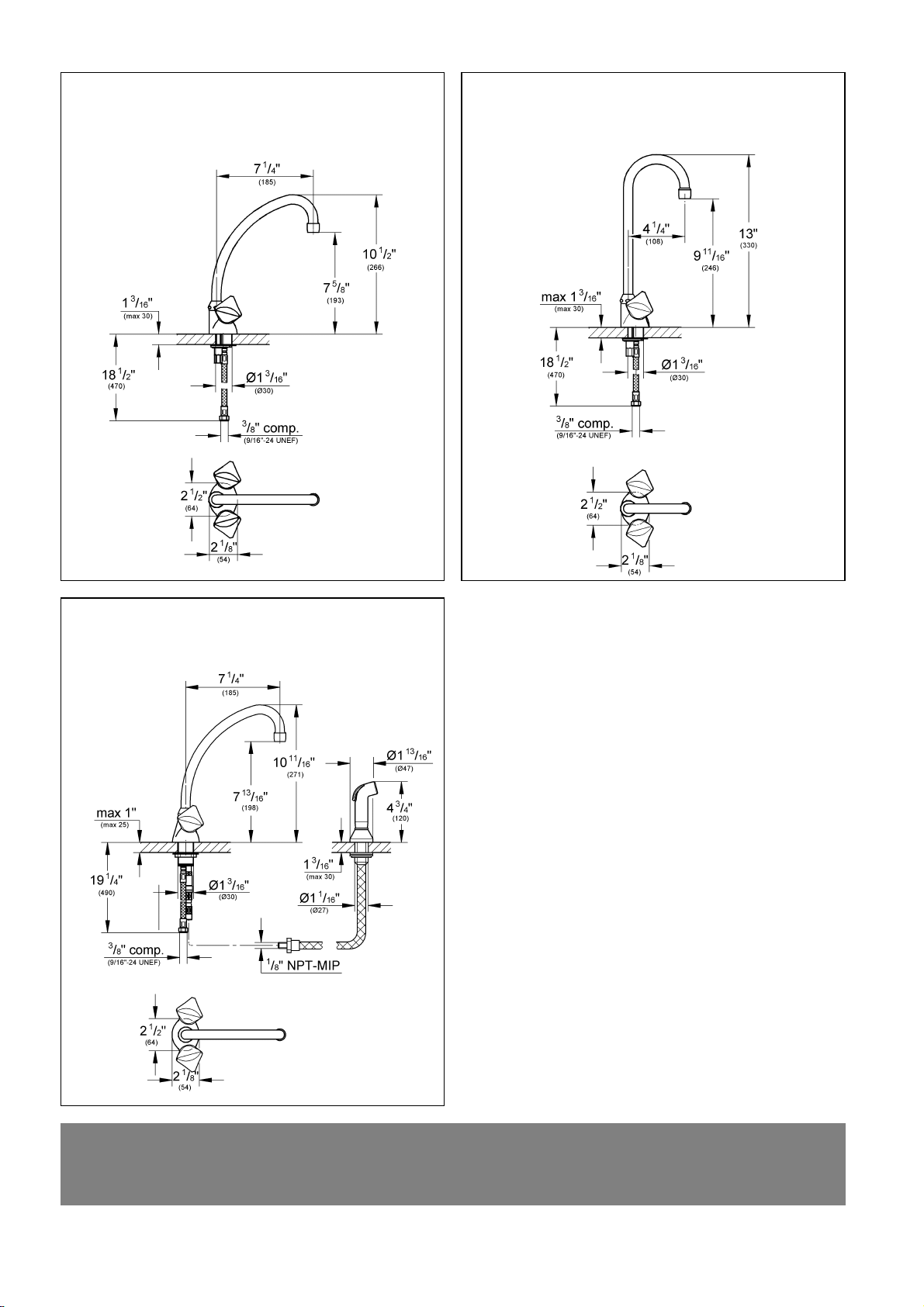

Refer to the dimensional drawing on fold-out page I.

Connect spray hose with handspray (31 735 /

31 771), see fig. [3].

(Do not use additional seals.)

1.Mount spray holder (A) to deck.

2.Insert spray hose complete with handspray (B) from

above through the spray holder.

3.Connect spray hose (C) to swivel connection of the

faucet.

Open cold and hot water supply and check

connections for leakage.

Maintenance

Inspect and clean all parts, replace as necessary and

grease with special grease (order no. 18 012).

Shut off cold and hot water supply!

I. Ceramic cartridge, see fold-out page II.

Unscrew the ceramic cartridge (45 882 / 45 883)

using a 17mm socket wrench.

Observe the different replacement part numbers of

the headparts.

II. Flow regulator, see fold-out page II.

Unscrew and clean flow regulator (13 954).

III. Diverter, see fold-out page II.

1.Pull off cast spout.

2.Pull out the diverter (07 970) and clean.

Assemble in reverse order.

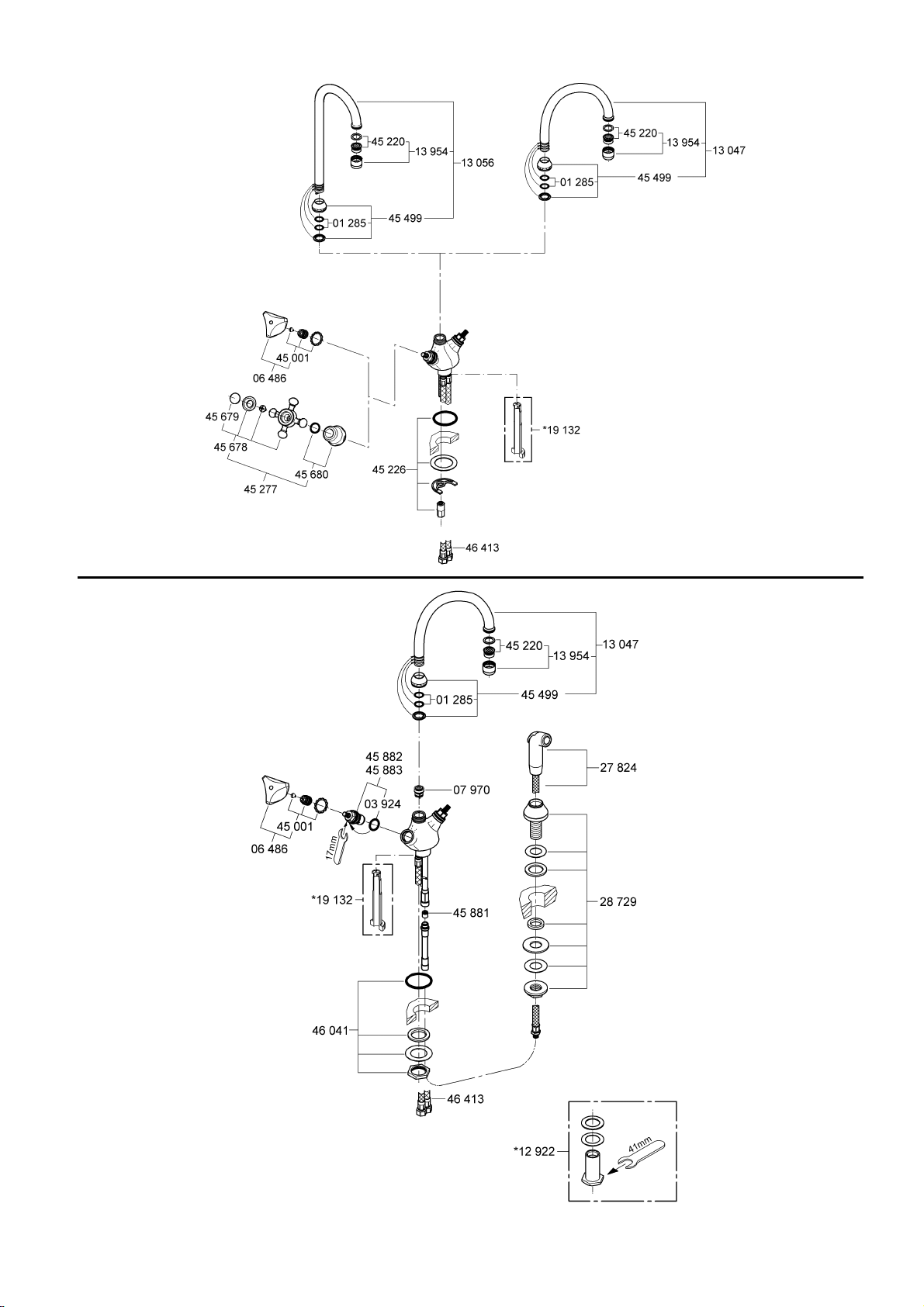

Replacement parts, see fold-out page II ( * = special

accessories).

Care

Instructions for care of this faucet will be found in the

Limited Warranty supplement.

Français

Domaine d'application

Fonctionnement possible avec:

- Des chauffe-eau à accumulateur sous pression

- Des chauffe-eau instantanés à commande

thermique

- Des chauffe-eau instantanés à commande

hydraulique

Un fonctionnement avec des accumulateurs sans

pression (à écoulement libre) n'est pas possible!

Caractéristiques techniques

•Débit maxi. 8.3 l/min ou 2.2 g/min / 4.1 bar

•Pression dynamique

- mini. 0.5 bar

- recommandée 1 - 5 bar

- supérieure à 5 bar, mise en place

d'un réducteur de pression

•Pression de service maxi. 10 bar

•Pression d'épreuve 16 bar

•Température

- maxi. (admission d'eau chaude) 80 °C

•Raccord d'eau froide - à droite

chaude - à gauche

Remarque

- Il convient d'éviter toute différence de pression

importante entre l'alimentation en eau chaude et

froide.

- A installer conformément aux prescriptions et

réglementa-tions locales.

- Ce robinet n’est pas destiné a être utilisé dans des

apareils portatif.

Installation

Purger les tuyauteries.

Montage et raccordement, voir volet III, fig. [1], [2]

et [3].

Tenir compte de la cote du schéma sur le volet I.

Connecter le flexible à la douchette (31 735 /

31 771), voir fig. [3].

(Ne pas utiliser de joints additionnels.)

1.Monter le fixation de douchette (A).

2.Insérer le flexible complet avec la

douchette (B) par le haut dans le fixation de

douchette.

3.Connecter le flexible de douchette au raccord

mobile du mitigeur (C).

Ouvrir les robinets d'équerre et vérifier l'étanchéité

des raccordements.

Maintenance

Contrôler, nettoyer et, si nécessaire, remplacer les

pièces. Les graissé avec une graisse spéciale

(Réf. 18 012).

Fermer l'arrivée d'eau chaude et d'eau froide.

I. Tête céramique, voir volet II.

Dévisser la tête céramique (45 882 / 45 883) en

utilisant une clé de 17mm.

Tenir compte des différents numéros de pièce de

rechange des têtes.

II. Régulateur de jet, voir volet II.

Dévisser et nettoyer le régulateur de jet (13 954).

III. Inverseur, voir volet II.

1.Retirer le bec coulé.

2.Sortir l'inverseur (07 970) et le nettouyer.

Montage dans l'ordre inverse.

Pièces de rechange, voir volet II (* = accessoires

spéciaux).

Entretien

Les instructions d'entretien de ce mitigeur se trouvent

dans l'annexe Garantie Limitée.

Español

Campo de aplicación

Es posíble el funcionamiento con:

- Acumuladores de presión

- Calentadores instantáneos con control térmico

- Calentadores instantáneos con control hidráulico

No instalar con acumuladores sin presión

(calentadores de agua sin presión).

Datos técnicos

•Caudal máx. 8.3 L/min o 2.2 gpm/60 psi

•Presión

- mín. 7.25 psi

- recomendada 14.5 - 72.5 psi

- si la presión es superior a 72.5 psi, se deberá

instalar una válvula reductora de presión

•Presión de utilización máx. 145 psi

•Presión de verificación 232 psi

•Temperatura

- máx. (entrada del agua caliente) 176 °F

•Acometida del agua fría - a la derecha

caliente - a la izquierda

A tener en cuenta

- Deberán evitarse las diferencias de presión entre

las acometidas del agua fría y del agua caliente.

- A ser instalado conforme a códigos y reglamentos

locales.

- Este mezclador no esta previsto para utilizar en

enseres móuiles

Instalación

¡Purgar las tuberías!

Montaje y conexión, véase la página desplegable III,

fig. [1], [2] y [3].

Respetar el croquis de la página despegable I.

Conectar el flexo con teleducha (31 735 / 31 771),

ver la fig. [3].

(No utilizar juntas adicionales.)

1.Montar soporte teleducha (A).

2.Introducir el flexo completo con la teleducha (B)

desde arriba y a través del soporte teleducha.

3.Conectar el flexo con el elemento giratorio de

conexión del mezclador (C).

Abrir las llaves de escuadra y comprobar la

ausencia de escapes.

Mantenimiento

Revisar, limpiar y cambiar eventualmente todas las

piezas, y engrasarlas con grasa especial para grifería

(N° de ref. 18 012).

¡Cerrar las llaves de paso del agua fría y del agua

caliente!

I. Monturo cerámica, ver la página desplegable II.

Desatornillar la monturo cerámica (45 882 / 45 883)

utilizando una llave de 17mm.

Prestar atención a los diferentes números de

piezas de repuesto de las monturas.

II.Aireador, ver la página desplegable II.

Desenroscar y limpiar el aireador (13 954).

III. Inversor, ver la página desplegable II.

1.Quitar el caño de fundición.

2.Extraer el inversor (07 970) y limpiarlo.

El montaje se efectúa procediendo en orden inverso.

Componentes de sustitución, Consulte la página

desplegable II (* = accesorios especiales).

Cuidados periódicos

Las instrucciones a seguir para dar los necesarios

cuidados periódicos a este mezclador se dan en las

Garantía Limitada que se adjuntan.

III

13mm

16mm

14mm

36mm

27mm

X=5/8'' (15mm)

Y=1'' (25mm)

Grohe Canada Inc.

1226 Lakeshore Road East

Mississauga, Ontario

Canada, L5E 1E9

Technical Services

Services Techniques

Phone/Tél: 905/271-2929

Fax/Télécopieur: 905/271-9494

Grohe America Inc.

241 Covington Drive

Bloomingdale, IL

60108

U.S.A.

Technical Services

Phone: 630/582-7711

Fax: 630/582-7722
